Правила устройства электроустановок - часть 5



17

500 785  - -

-

-  -

625 910  - -

-

-  -

800 1080  - -

- -

-

Таблица 1.3.19. Допустимый длительный ток для трехжильных кабелей напряжением 6 кВ с медными

жилами с обедненнопропитанной изоляцией в общей свинцовой оболочке, прокладываемых в земле и

воздухе



Сечение

токопроводящей

Ток, А, для кабелей

проложенных

Сечение

токопроводящей жилы,

Ток, А, для кабелей

проложенных

жилы, мм

2



в земле  в воздухе

мм

2



в земле

в воздухе

16 90

65

70

220  170

25 120

90

95

265  210

35 145

110

120

310  245

50 180

140

150

355  290



Таблица 1.3.20. Допустимый длительный ток для трехжильных кабелей напряжением 6 кВ с

алюминиевыми жилами с обедненнопропитанной изоляцией в общей свинцовой оболочке,

прокладываемых в земле и воздухе



Сечение

токопроводящей жилы,

Ток, А, для кабелей

проложенных

Сечение

токопроводящей

Ток, А, для кабелей

проложенных

мм

2



в земле

в воздухе

жилы, мм

2



в земле

в воздухе

16 70

50

70

170

130

25 90

70

95

205

160

35 110

85

120

240

190

50 140

110

150

275

225



Таблица 1.3.21. Допустимый длительный ток для кабелей с отдельно освинцованными медными

жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией,

прокладываемых в земле, воде, воздухе



Сечение

Ток, А, для трехжильных кабелей напряжением, кВ

токопроводящей 20

35

жилы, мм

2



при прокладке



в земле  в воде  в воздухе  в земле  в воде в воздухе

25 110

120

85

-

-

-

35 135

145

100

-

-

-

50 165

180

120

-

-

-

70 200

225

150

-

-

-

95 240

275

180

-

-

-

120

275

315 205  270 290 205

150 315

350

230

310

-

230

185 355

390

265

-

-

-



Таблица 1.3.22. Допустимый длительный ток для кабелей с отдельно освинцованными алюминиевыми

жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией,

прокладываемых в земле, воде, воздухе



Сечение

Ток, А, для трехжильных кабелей напряжением, кВ

токопроводящей 20

35

жилы, мм

2



при прокладке



в земле  в воде  в воздухе в земле  в воде в воздухе

25 85

90

65

-

-

-

35 105

110

75

-

-

-

50 125

140

90

-

-

-

70 155

175

115

-

-

-

95 185

210

140

-

-

-

120

210

245 160  210 225 160

150 240

270

175

240

-

175

185 275

300

205

-

- -






18





Таблица 1.3.23. Поправочный коэффициент на допустимый длительный ток для кабелей, проложенных

в земле, в зависимости от удельного сопротивления земли



Характеристика земли

Удельное

сопротивление

см·К/Вт

Поправочный

коэффициент

Песок  влажностью  более 9% песчано-глинистая  почва
влажностью более 1%

80 1,05

Нормальные  почва  и  песок  влажностью 7-9%, песчано-
глинистая почва влажностью 12-14%

120 1,00

Песок  влажностью  более 4 и  менее 7%, песчано-глинистая
почва влажностью 8-12%

200 0,87

Песок влажностью до 4%, каменистая почва 300

0,75


При  удельном  сопротивлении  земли,  отличающемся  от 120 см·К/Вт,  необходимо  к  токовым  нагрузкам,

указанным в упомянутых ранее таблицах, применять поправочные коэффициенты, указанные в табл. 1.3.23.

1.3.14.  Для  кабелей,  проложенных  в  воде,  допустимые  длительные  токи  приведены  в  табл. 1.3.14, 1.3.17,

1.3.21, 1.3.22. Они приняты из расчета температуры воды +15°С.

1.3.15.  Для  кабелей,  проложенных  в  воздухе,  внутри  и  вне  зданий,  при  любом  количестве  кабелей  и

температуре воздуха +25°С допустимые длительные токи приведены в табл. 1.3.15, 1.3.18-1.3.22, 1.3.24, 1.3.25.

1.3.16.  Допустимые  длительные  токи  для  одиночных  кабелей,  прокладываемых  в  трубах  в  земле,  должны

приниматься как для тех же кабелей, прокладываемых в воздухе, при температуре, равной температуре земли.



Таблица 1.3.24. Допустимый длительный ток для одножильных кабелей с медной жилой с бумажной

пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой оболочке,

небронированных, прокладываемых в воздухе



Сечение

токопроводящей

Ток *, А, для кабелей напряжением, кВ

жилы, мм

2



до 3

20

35

10 85/-

-

-

16 120/-

-

-

25 145/-  105/110  -
35 170/-  125/135  -
50 215/-  155/165  -
70 260/-  185/205  -
95 305/-  220/255  -

120 330/-  245/290 240/265
150 360/-  270/330 265/300
185 385/-  290/360 285/335
240 435/-  320/395 315/380
300 460/-  350/425 340/420
400 485/-  370/450

-

500 505/-

-

-

625 525/-

-

-

800 550/-

-

-

______________________

*  В  числителе  указаны  токи  для  кабелей,  расположенных  в  одной  плоскости  с  расстоянием  в  свету 35-125 мм,  в

знаменателе - для кабелей, расположенных вплотную треугольником.


1.3.17.  При  смешанной  прокладке  кабелей  допустимые  длительные  токи  должны  приниматься  для  участка

трассы с наихудшими условиями охлаждения, если длина его более 10 м. Рекомендуется применять в указанных
случаях кабельные вставки большего сечения.

1.3.18. При прокладке нескольких кабелей в земле (включая прокладку в трубах) допустимые длительные токи

должны  быть  уменьшены  путем  введения  коэффициентов,  приведенных  в  табл. 1.3.26. При  этом  не  должны
учитываться резервные кабели.

Прокладка нескольких кабелей в земле с расстояниями между ними менее 100 мм в свету не рекомендуется.
1.3.19.  Для  масло-  и газонаполненных одножильных бронированных кабелей, а также других кабелей новых

конструкций допустимые длительные токи устанавливаются заводами-изготовителями.

1.3.20.  Допустимые  длительные  токи  для  кабелей,  прокладываемых  в  блоках,  следует  определять  по

эмпирической формуле



19

0

abcI

I

=

,

где  I

0

 - допустимый  длительный  ток  для  трехжильного  кабеля  напряжением 10 кВ  с  медными  или

алюминиевыми  жилами,  определяемый  по  табл. 1.3.27; a-  коэффициент,  выбираемый  по  табл. 1.3.28 в
зависимости  от  сечения  и  расположения  кабеля  в  блоке;  b-  коэффициент,  выбираемый  в  зависимости  от
напряжения кабеля:



Номинальное напряжение кабеля, кВ

До 3

6

10

Коэффициент b ........

1,09

1,05

1,0



c

 - коэффициент, выбираемый в зависимости от среднесуточной загрузки всего блока:



Среднесуточная загрузка

ном

ср.сут.

/ S

S

...........

1

0,85

0,7

Коэффициент

c



1

1,07

1,16



Таблица 1.3.25. Допустимый длительный ток для одножильных кабелей с алюминиевой жилой с

бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой или

алюминиевой оболочке, небронированных, прокладываемых в воздухе



Сечение

токопроводящей

Ток *, А, для кабелей напряжением, кВ

жилы, мм

2



до 3

20

35

10 65/-  -  -
16 90/-  -  -
25 110/-

80/85  -

35 130/-

95/105 -

50 165/-

120/130 -

70 200/-

140/160 -

95 235/-

170/195 -

120 255/-

190/225

185/205

150 275/-

210/255

205/230

185 295/-

225/275

220/255

240 335/-

245/305

245/290

300 355/-

270/330

260/330

400 375/-

285/350 -

500 390/-  -

-

625 405/-  -

-

800 425/-  -

-

_________________

*  В  числителе  указаны  токи  для  кабелей,  расположенных  в  одной  плоскости  с  расстоянием  в  свету 35-125 мм,  в

знаменателе - для кабелей, расположенных вплотную треугольником.



Таблица 1.3.26. Поправочный коэффициент на количество работающих кабелей, лежащих рядом в

земле (в трубах или без труб)



Расстояние между кабелями в свету, мм  Коэффициент при количестве кабелей



1 2 3 4 5  6

100

1,00 0,90 0,85 0,80 0,78

0,75

200

1,00 0,92 0,87 0,84 0,82

0,81

300

1,00 0,93 0,90 0,87 0,86

0,85



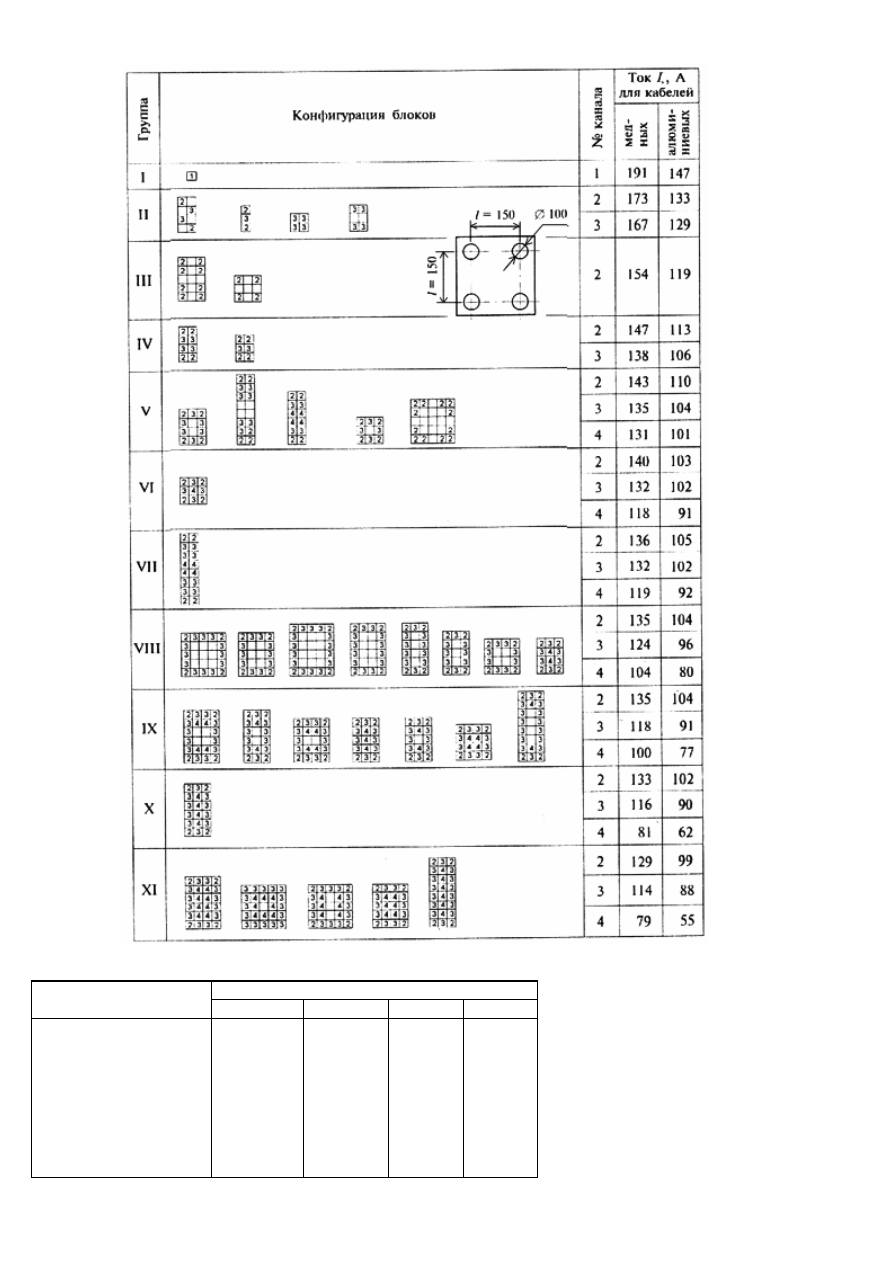

Таблица 1.3.27. Допустимый длительный ток для кабелей, кВ с медными или алюминиевыми жилами

сечением 95 мм

2

, прокладываемых в блоках





20





Таблица 1.3.28. Поправочный коэффициент

а

 на сечение кабеля

Сечение токопроводящей

Коэффициент для номера канала в блоке

жилы, мм

2

 1

2

3

4

25 0,44

0,46

0,47

0,51

35 0,54

0,57

0,57

0,60

50 0,67

0,69

0,69

0,71

70 0,81

0,84

0,84

0,85

95 1,00

1,00

1,00

1,00

120 1,14

1,13

1,13

1,12

150 1,33

1,30

1,29

1,26

185 1,50

1,46

1,45

1,38

240 1,78

1,70

1,68

1,55
