ЗИЛ-5301. Регулировка стояночного тормоза

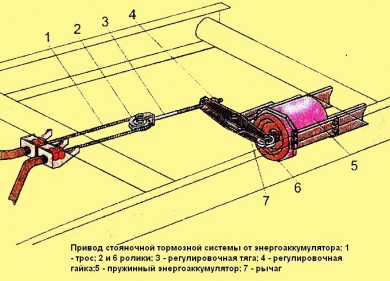

На автомобилях ЗИл-5301 и автобусах АМО ЗИЛ установлена стояночная тормозная система с приводом от пружинного энергоаккумулятора (рис.1).

Перед регулировкой стояночных тормозов следует обязательно отрегулировать рабочие тормоза (см.  «Задние тормозные механизмы»).

рис. 1

Регулировка привода стояночной тормозной системы с приводом от энергоаккумулятора выполняется следующим образом.

1. Произвести полное растормаживание стояночных тормозов.

2. Поднять домкратом задние колеса автомобиля за балку заднего моста.

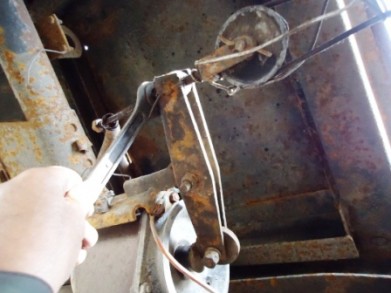

3. Вращением гайки 4 регулировочной тяги 3 натянуть тросы до такого положения, чтобы задние колеса были слегка заторможены. Затем отвернуть гайку регулировочной тяги до свободного вращения колес.

рис. 2

4. При установке ручки крана стояночного тормоза в верхнее фиксированное положение колеса проворачиваться не должны. Снять ручку с фиксатора и, опустив вниз до упора, убедиться в том, что задние колеса вращаются свободно.

5. Опустить автомобиль на колеса.

6. В случае установки новых тормозных колодок следует провести их притирку.

После регулировки надо проверить ход штока пружинного энергоаккумулятора, который не должен превышать 50 мм. Если ход штока превышает эту величину, то следует повторить регулировку. Окончательную проверку рекомендуется проводить на роликовом тормозном стенде путем определения суммарной тормозной силы стояночных тормозов. Если все сделать как здесь написано, стояночный тормоз будет работать без проблем.

ЗИЛ-5301. Особенности конструкции одинарного защитного клапана

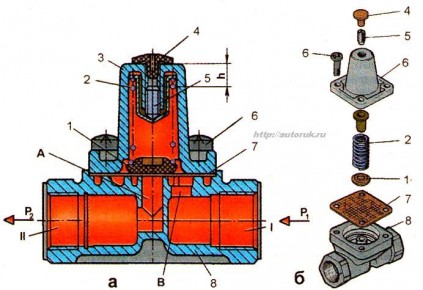

Одинарный защитный клапан (рис.1) служит для предохранения тормозного привода автомобиля от потери сжатого воздуха в случае повреждения соединительных магистралей, потребителей сжатого воздуха, не относящихся к тормозной системе. При снижении давления в пневматическом приводе (например, пневмогидравлического усилителя привода сцепления в результате нарушения его герметичности) до определенного значения защитный клапан разобщает тормозную систему автомобиля и потребителей.

Для разборки клапана установить его в тиски с мягкими губками и зажать за корпус 8.

рис. 1

Снять защитный колпачок 4 и вывернуть регулировочный винт 5, ослабив пружину 2.

Отвернуть винты б, придерживая крышку 3 рукой, и снять ее вместе с пружиной 2 и мембраной 7.

После разборки детали одинарного защитного клапана надо промыть чистым бензином или ацетоном, просушить и тщательно осмотреть.

На поверхности корпусных деталей не допускается наличие трещин, волосовин и других заметных глазом дефектов. Детали надо очистить от ржавчины и пригара. Все резиновые детали необходимо заменить.

Перед сборкой детали клапана надо рукой смазать тонким слоем смазки ЦИАТИМ-221, ГОСТ 9433-60. Сборка клапана производится в обратном порядке.

Сборку клапана, резиновых уплотнительных колец и других резиновых деталей надо производить осторожно, не допуская их повреждения. Наличие на поверхности этих деталей рисок, порезов и других дефектов не допускается.

При сборке регулировочный винт 5 завернуть в крышку на глубину 14 мм от поверхности торца крышки и, в случае использования новой пружины 2, выдержать в таком нагруженном положении клапан 12…24 ч.

Для регулировки клапана поставить его на испытательный стенд и подсоединить по схеме, показанной на рис.1а.

Подать воздух под давлением 0,55 МПа в вывод I и постепенно вывинчивать винт 5 до появления давления в выводе II. Трижды подать и выпустить воздух под давлением 0,75 МПа в вывод I.

Постепенно повышать давление в выводе I. При достижении в выводе I давления 0,53...0,55 МПа должно появиться давление в выводе II, а при дальнейшем повышении давления в выводе I давление в выводе II должно сравняться с давлением в выводе 1. При необходимости произвести регулировку клапана.

При завинчивании регулировочного винта 5 в крышку перепускаемое давление повышается, а при отвинчивании - уменьшается. После регулировки винт необходимо зафиксировать краской. Проверить клапан на герметичность. При обмыливании появление пузырьков воздуха не допускается в течение 1 мин.

ЗИЛ-5301. Клапан контрольного вывода

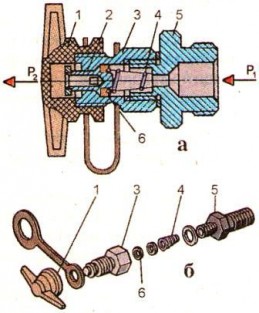

Клапан контрольного вывода (рис. 1) предназначен для проверки давления с помощью контрольно-измерительных приборов, а также для отбора сжатого воздуха. Клапаны установлены во всех контурах пневматического тормозного привода. для подсоединения к клапану должны применяться шланги с накидными гайками или измерительные приборы, имеющие присоединительную внутреннюю резьбу М16х1,5.

рис. 1

Для разборки клапана контрольного вывода зажать его в тиски за штуцер 5 и вывернуть защитный колпачок 1. Отвернуть корпус 3, вынуть пружину 4 и снять клапан 6.

Сборка клапана осуществляется в обратной последовательности.

Для проверки работоспособности клапана установить его на испытательный стенд и подключить по схеме, показанной на рис. 1а.

Подать воздух под давлением 0,75 МПа в вывод 1(Р₁) и трижды утопить и отпустить толкатель клапана. Проверить клапан на герметичность.

Затем подключить к выводу 1(Р₂) емкость 0,5 л. Утопить толкатель клапана. При этом Давление в выводах 1 и 11 должны сравняться в течение не более 5с
