Volkswagen Golf / Golf GTI / Jetta. Manual - part 977



Page

80-9

 , Fig.

5



- Remove and

clamp off
coolant
hoses to
heater core
in engine
compartment
at bulkhead.



- Seal off

heater
core
inlet/outlet
to prevent
coolant
from
running
out.



- Locate and

remove
fasteners for
heating and
A/C unit in
engine
compartment
at bulkhead.



- Remove

heating
and A/C
unit.

A/C refrigerant system, servicing

13/2/2005

87-117

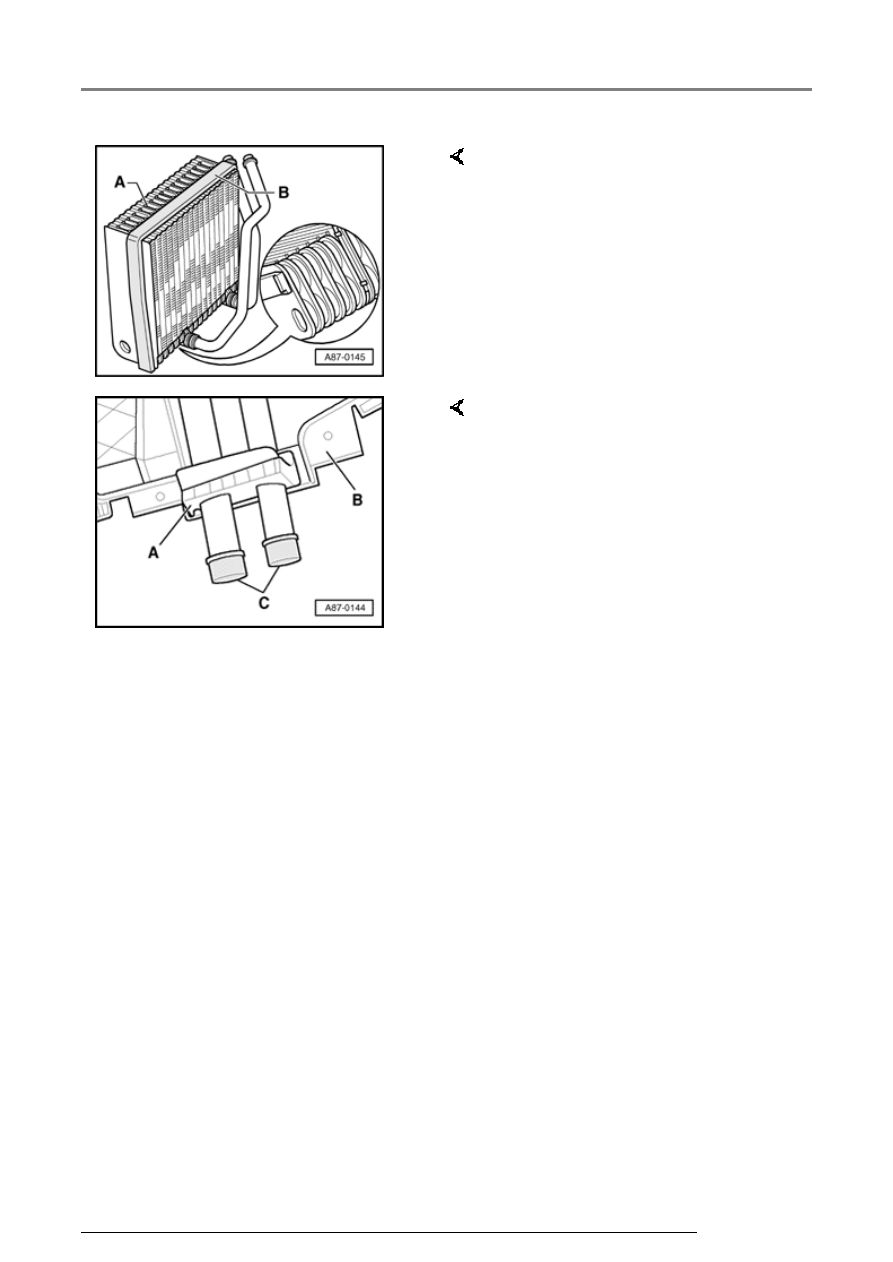

Fig. 1

Evaporator seal,
installing

-  Glue foam seal -B- around

circumference of evaporator -A-.

-  To allow evaporator water to

drain, do not attach foam seal on
evaporator in area -C-.



Fig. 2

Evaporator inlet/outlet
seal, installing

-  Insert seal -A- for refrigerant lines

-C- in between housing halves -B-
.

A/C refrigerant system, servicing

13/2/2005

87-118





A/C
refrigerant
system
pressures
and
temperatures,
checking



The pressures
and
temperatures in
the A/C system
will vary
depending on
engine speed
(RPM), coolant
fan speed,
engine coolant
temperature,
A/C clutch
engagement,
outside
temperature,
humidity, etc.

Pressure and
temperature
specifications
are based on
the following:

Pressure and
temperature
specifications



Page 87-120

 .

 Engine

speed
(RPM) at
1500

 Fresh air

blower on
high speed

 A/C adjusted

to Max.
cooling

A/C refrigerant system, servicing

13/2/2005

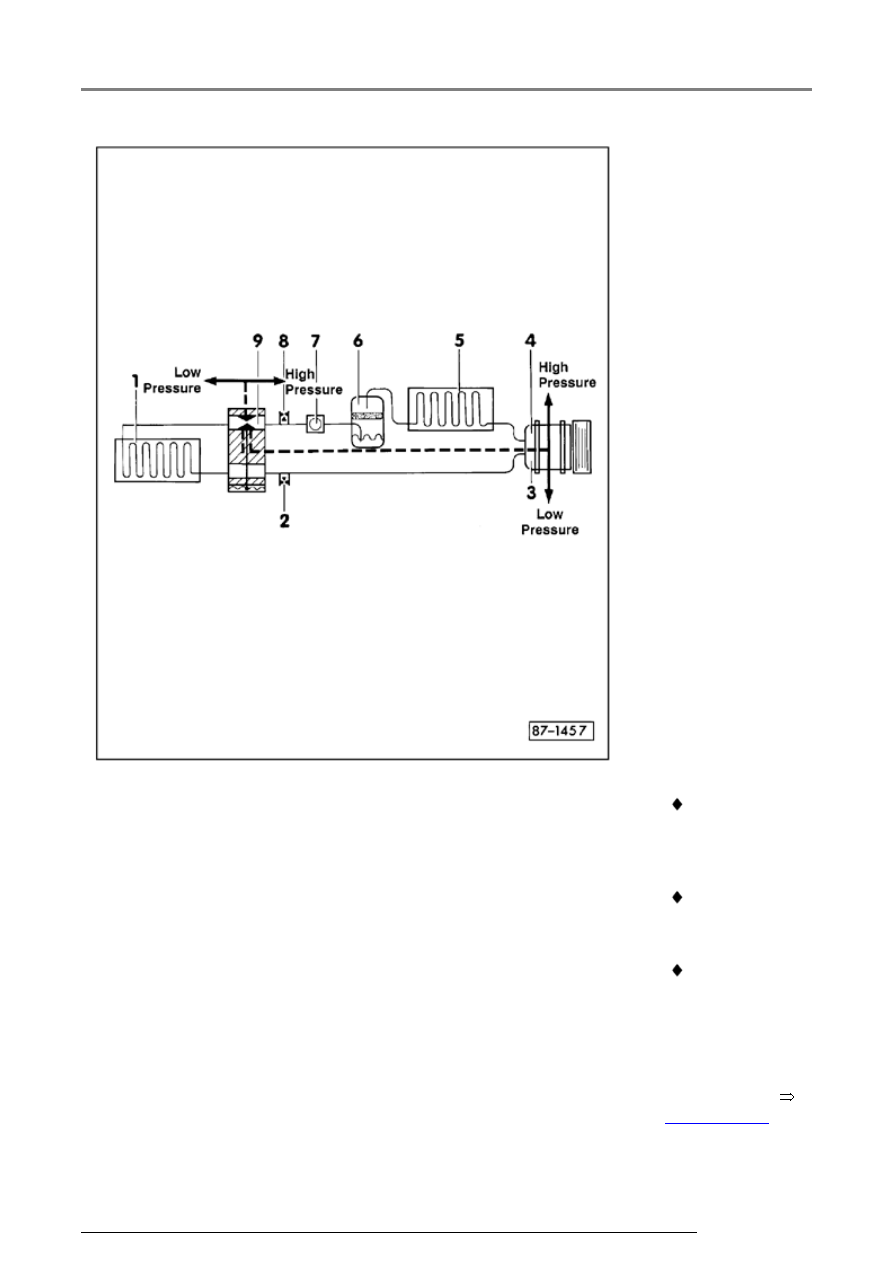

1 - Evaporator

2 - Low

pressure
service
valve

3

-

Compressor,
low pressure
side

4

-

Compressor,
high
pressure
side

5 - Condenser

A/C refrigerant system, servicing

13/2/2005
