87-110

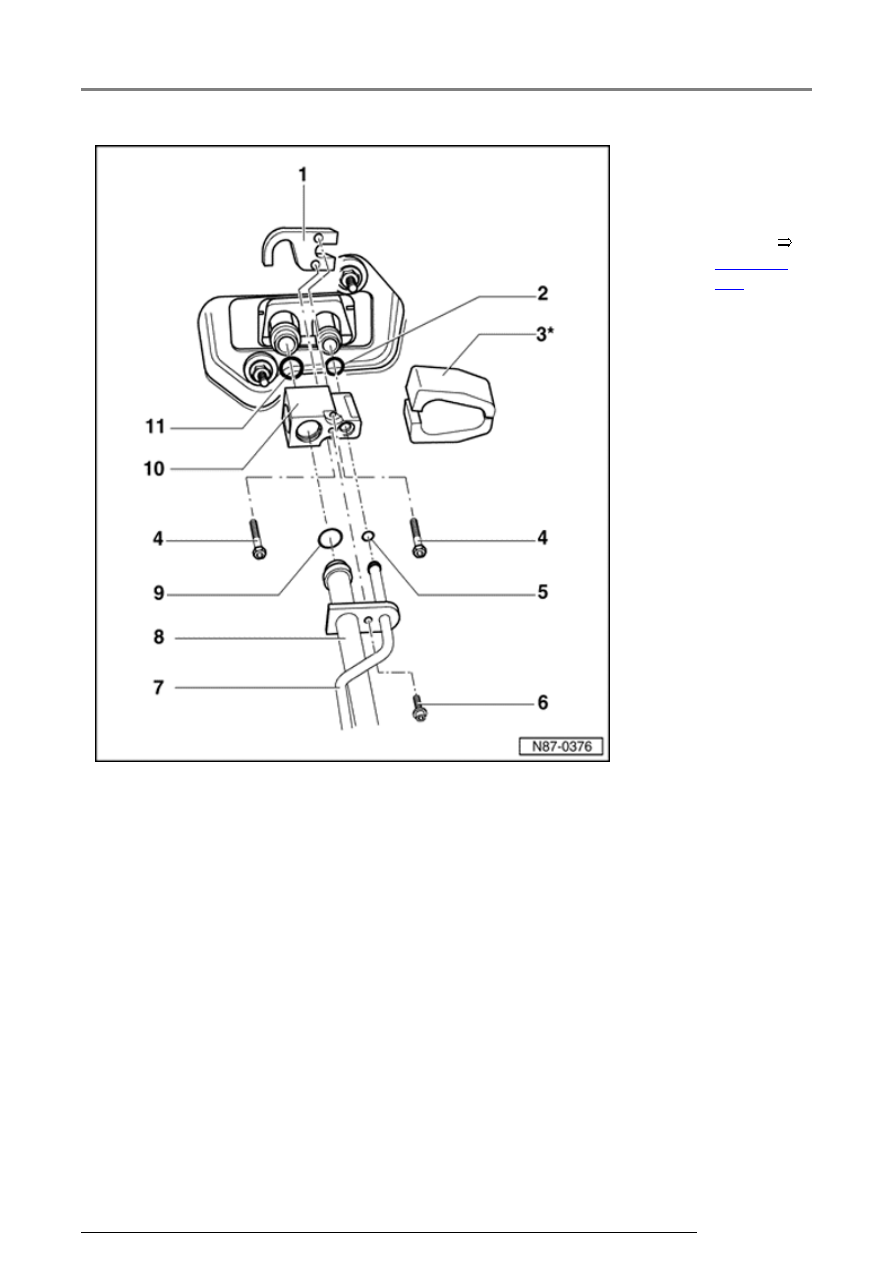

   Removing

Note:

When
replacing
expansion
valve, always
replace O
rings -5- & -9-,
-2- & -11-.



- Discharge

refrigerant
system



Page 87-
123





- Remove

insulator
- 3 -.



- Remove

retaining
screw -
6 -.



- Pull out

refrigerant
lines - 7 -
and - 8 -
and move
aside.



- Remove

bolts - 4
-.



- Remove

expansion
valve - 10
-.

A/C refrigerant system, servicing

13/2/2005

87-111





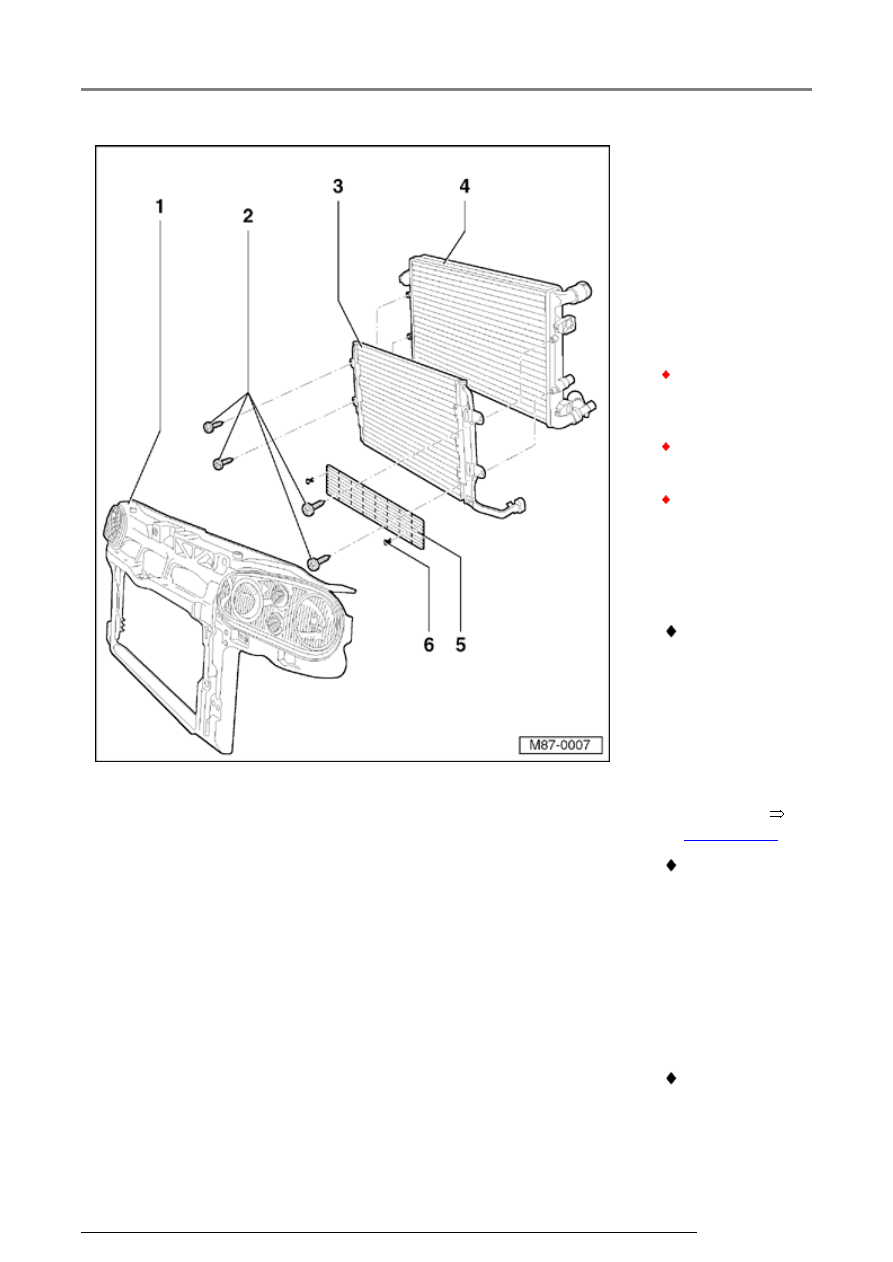

Condenser,
removing and
installing



CAUTION!



Before
beginning
repairs:



Notes:



Switch off all
electrical
consumers.





Switch off
ignition.





Remove
ignition key
from ignition
switch.



 Before

carrying out
any work on
the A/C
refrigerant
system, refer
to A/C
refrigerant
system safety
measures



Page 87-69

 .

 Condensor

must only be
serviced or
replaced after
discharging
refrigerant
system. Use
Kent Moore
ACR4 or
equivalent.



O-rings used
on R-134a
systems may
be red, green,

A/C refrigerant system, servicing

13/2/2005

violet or black.

 Always plug

open
refrigerant line
connections to
prevent dirt
and moisture
contamination.

A/C refrigerant system, servicing

13/2/2005

87-112





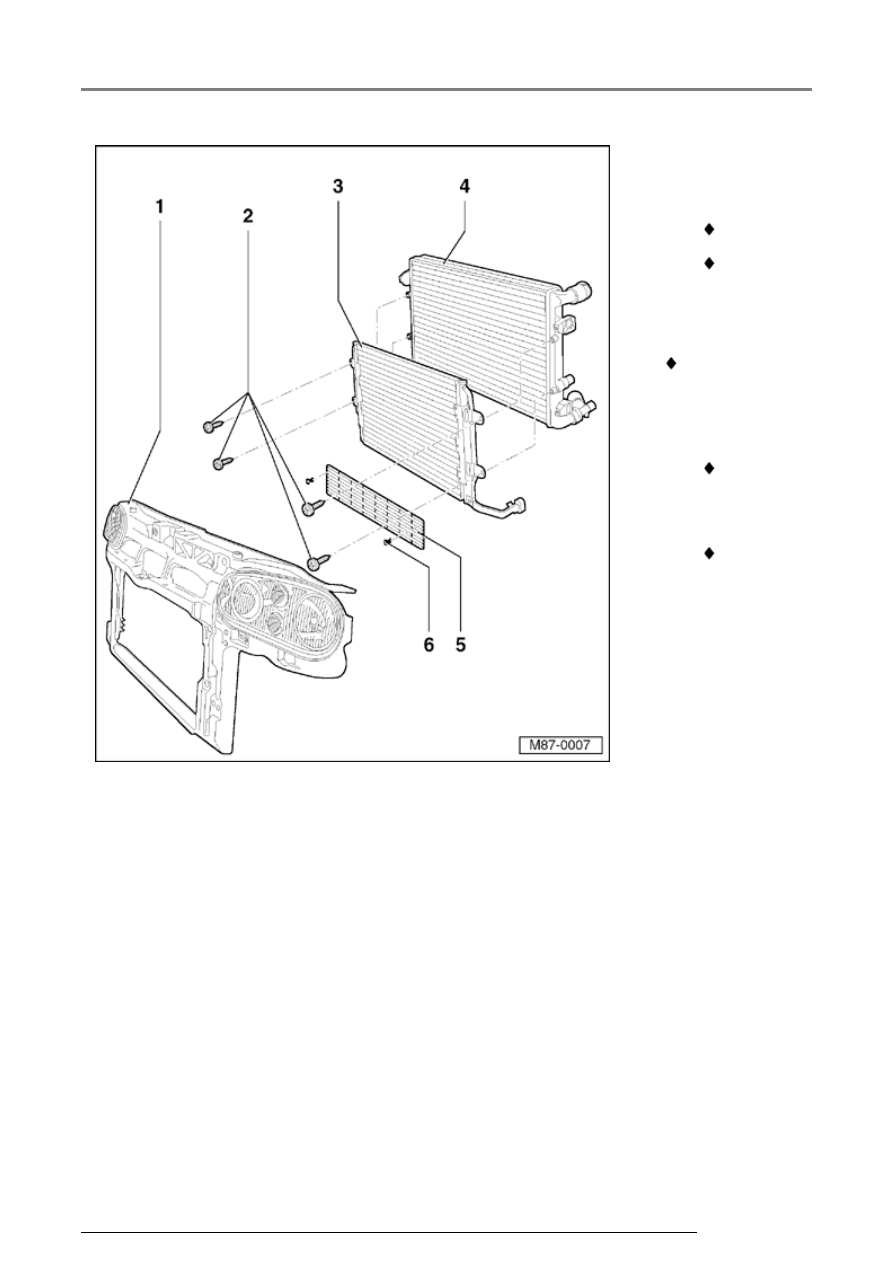

1 - Lock carrier

2 - Screws

 8 Nm (71 in. lb)

 Qty. 4

3 - Condenser

4 - Radiator

 Always replace

coolant after
removal/replacement

5 - Grille

 Where

applicable

6 - Clips

 Where

applicable

A/C refrigerant system, servicing

13/2/2005
