87-58





   Installing





-  Install in reverse order of removal, noting the

following:



   Through m.y. 2001: Initiate Basic setting,

function 04 using VAG 1551



Page 01-1

 or

VAS 5051



Page 87-29

 .



   From m.y. 2002: Initiate Basic setting, function

04 using VAS 5051



Page 87-29

 .

Climatronic

13/2/2005

87-59







Central flap motor -V70-, removing
and installing





First do the following:





-  Remove glove box.







Repair Manual, Body Interior,

Repair Group 68







-  Remove trim under the steering

column.







Repair Manual, Body Interior,

Repair Group 68







-  Remove center console.







Repair Manual, Body Interior,

Repair Group 68







-  Remove connecting duct



Page

80-10

 , Fig. 6





Removing



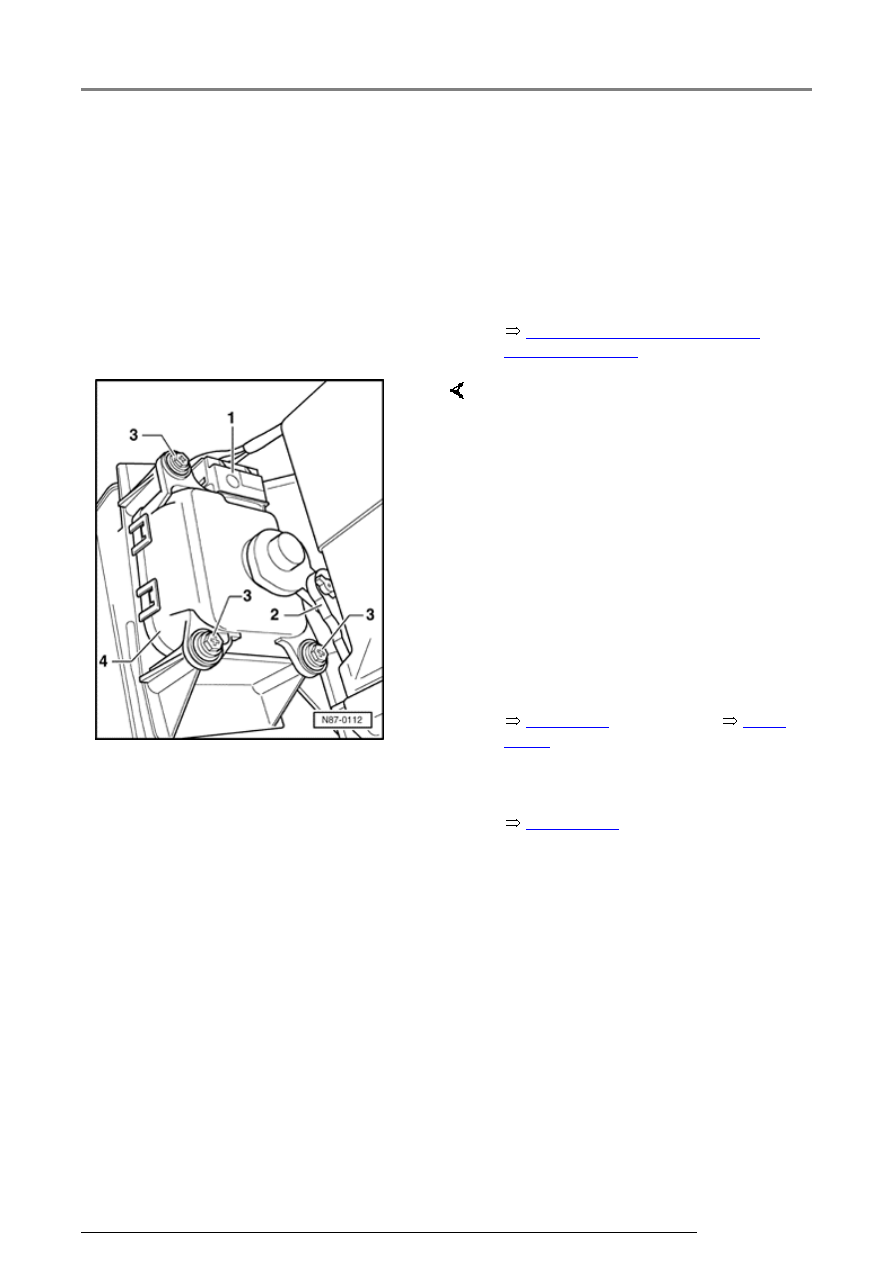

-  Disconnect electrical connector -

1-.

-  With screwdriver, carefully unclip

operating rod -2- from lever -
arrow A- .

-  Remove bolts -3-.

-  Turn operating rod -2- and

remove from flap motor -4-.

-  Remove flap motor.

Climatronic

13/2/2005

87-60





   Installing





-  Install in reverse order of removal, noting the

following:



   Through m.y. 2001: Initiate Basic setting,

function 04 using VAG 1551



Page 01-1

 or

VAS 5051



Page 87-29

 .



   From m.y. 2002: Initiate Basic setting, function

04 using VAS 5051



Page 87-29

 .

Climatronic

13/2/2005

87-61







Footwell/defrost flap motor -V85-,
removing and installing





Removing





-  Remove trim under steering

column.







Repair Manual, Body Interior,

Repair Group 68





Installing

Through m.y. 2001: Initiate Basic
setting, function 04 using VAG 1551



Page 01-1

 or VAS 5051



Page

87-29

 .

From m.y. 2002: Initiate Basic
setting, function 04 using VAS 5051



Page 87-29

 .

-  Disconnect electrical connector -

1-.

-  Turn flap motor -4- and disengage

from operating rod -2-.

-  Remove flap motor -4- from

housing.

-  Install in reverse order of removal,

noting the following:

Climatronic

13/2/2005
