Removing



Repair Manual, Body Interior,

Repair Group 68



Fig. 4

- Fresh air blower -V2-,
removing

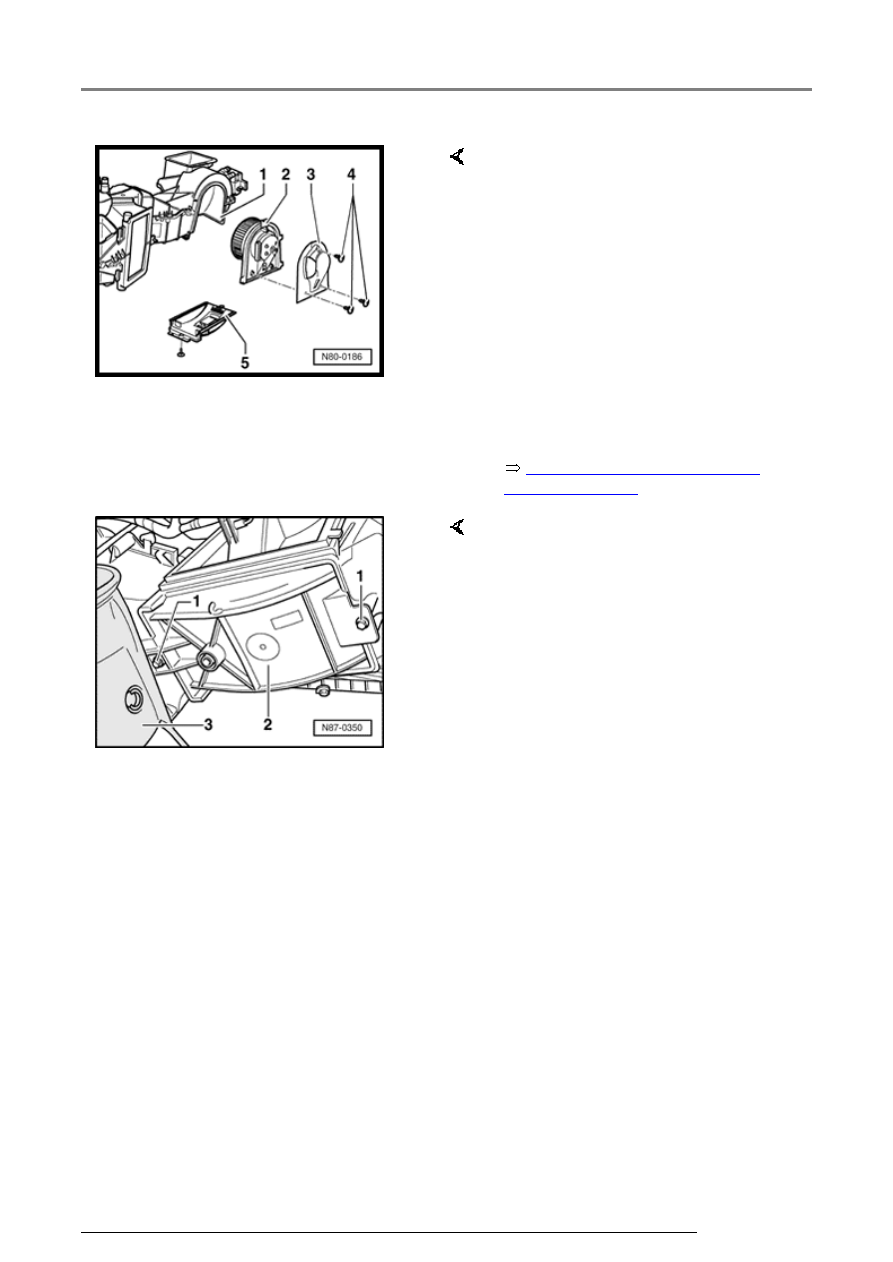

1 - Heating and ventilation unit

2 - Fresh air blower -V2-

3 - Cover

4 - Screws

5 - Cover

-  Remove glove box.



-  Remove plastic foam cover -3-

below A/C unit.

-  Remove bolts -1-.

-  Remove cover -2-.

Climatronic

13/2/2005

87-51





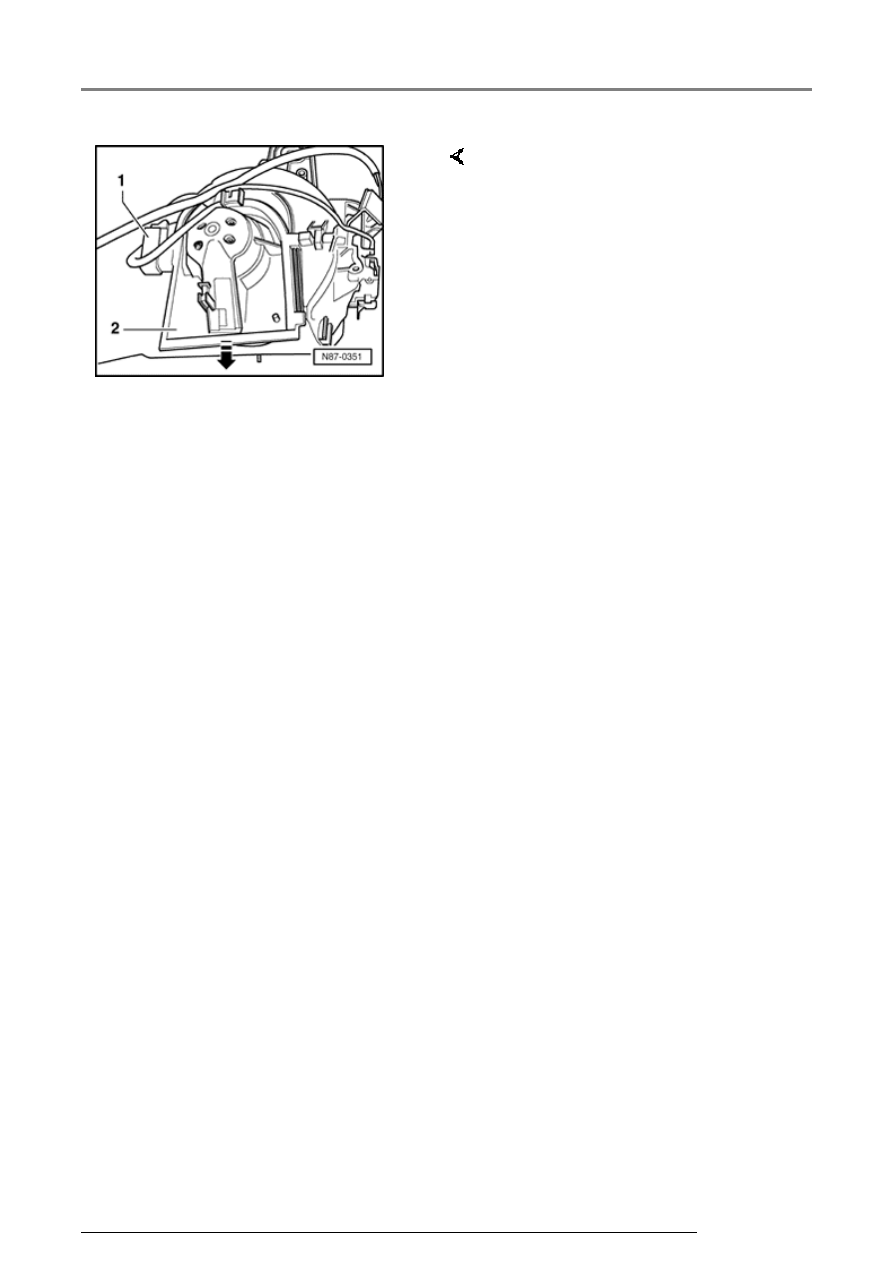

-  Disconnect electrical connector -

1- for fresh air blower.

-  Remove fresh air blower -2-

downward.

Climatronic

13/2/2005

87-52







A/C control head-E87- with
Climatronic control module -
J255-, removing and installing







CAUTION!







Before beginning repairs:









Switch off all electrical
consumers.









Switch off ignition.









Remove ignition key from
ignition switch.







Note:





Climatronic Control Module -J255-
and A/C Control Head -E87- are
integrated into a single unit that
cannot be serviced separately.





Removing



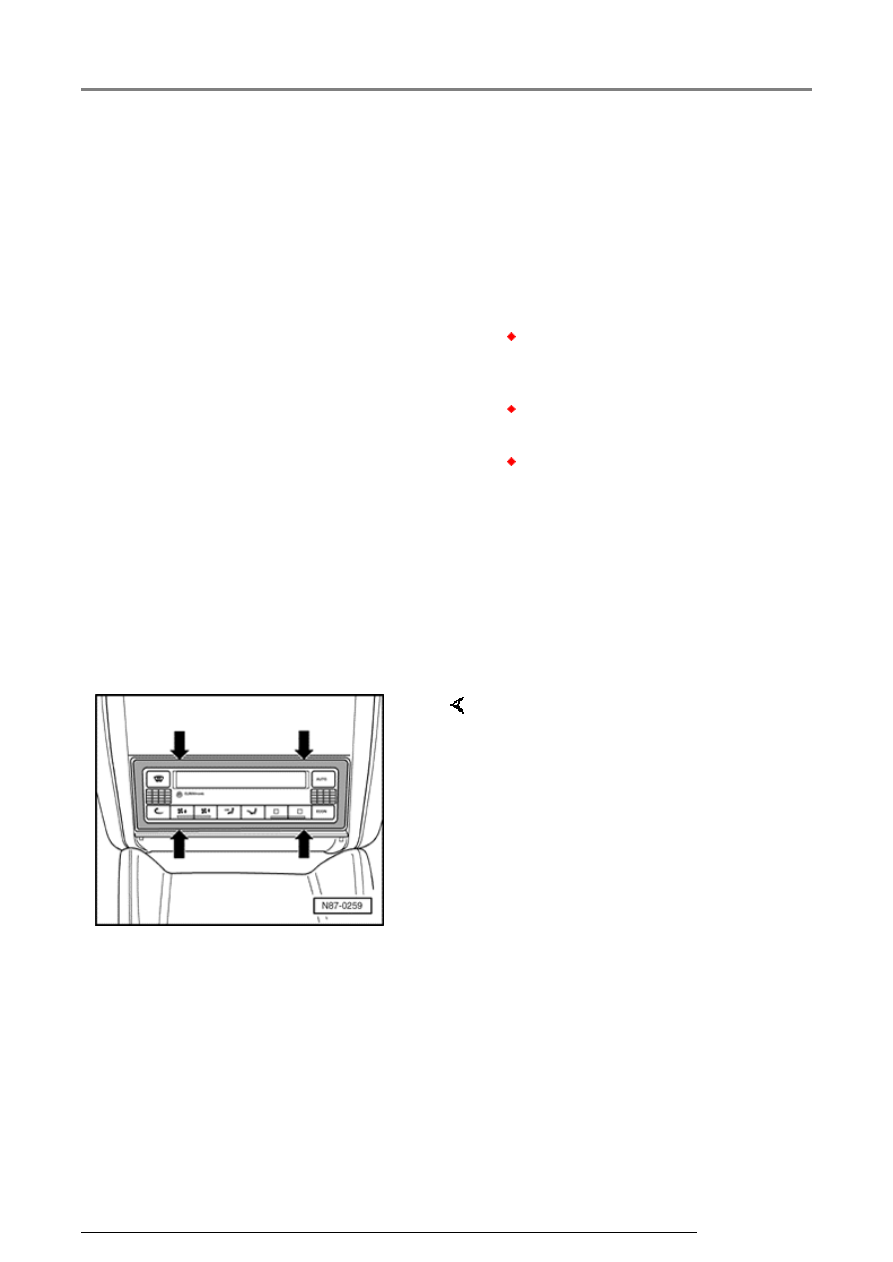

-  Using a screwdriver with a

protected tip. carefully unclip
control head trim at locations
indicated by -arrows-.

Climatronic

13/2/2005

87-53





Installing

Through m.y. 2001: Code control
module, function 07, and then initiate
Basic setting, function 04 using VAG
1551



Page 01-1

 or VAS 5051



page 87-29

 .

From m.y. 2002: Code control
module, function 07, and then initiate
Basic setting, function 04 using VAS
5051



Page 87-29

 .

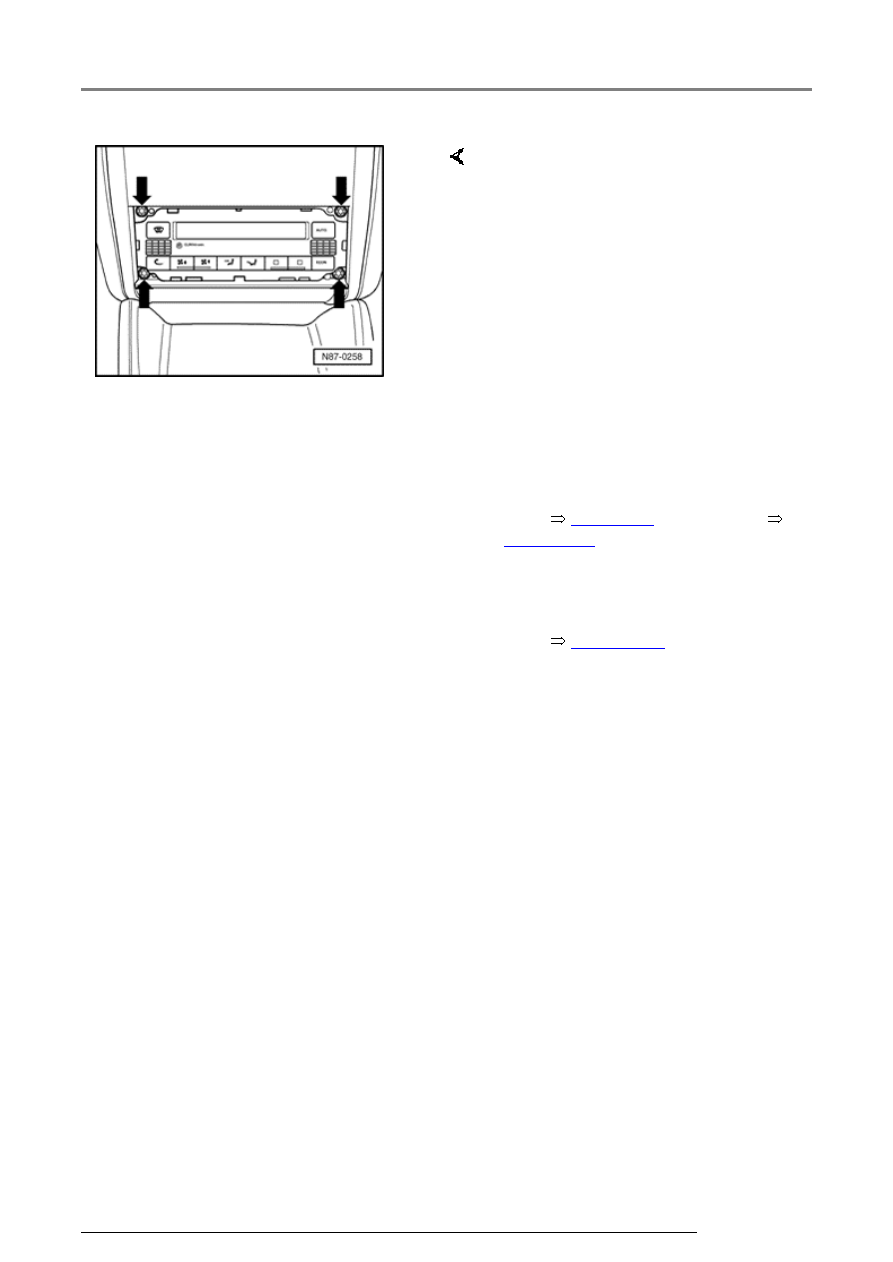

-  Remove instrument panel screws

-arrows-.

-  Pull out A/C control head.

-  Disconnect electrical connectors.

-  Remove A/C control head with

control module.

-  Install in reverse order of removal,

noting the following:
