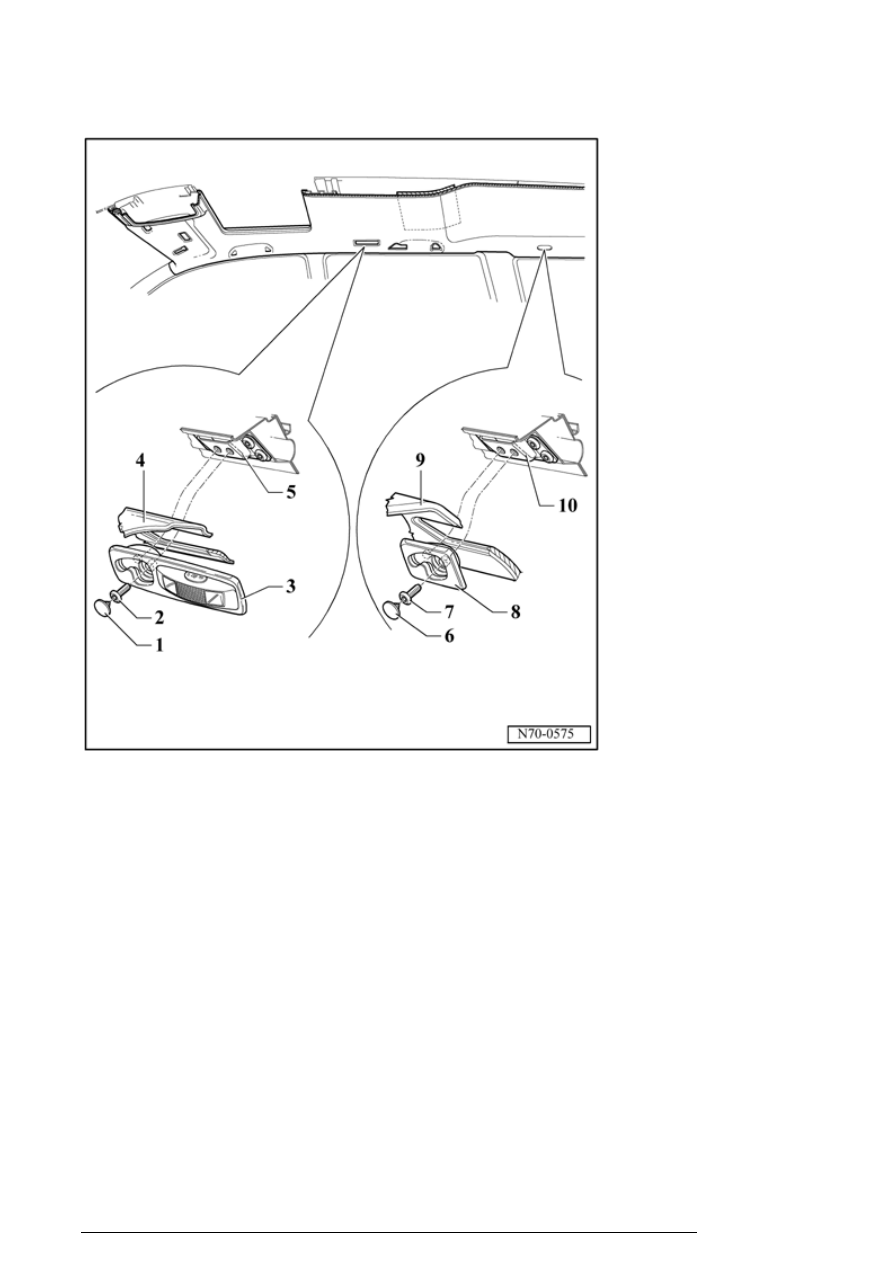

- Remove bolts - 2 - and - 7 - .

- Remove front lifting eyelet - 3 - and rear
lifting eyelet - 8 - .

All models

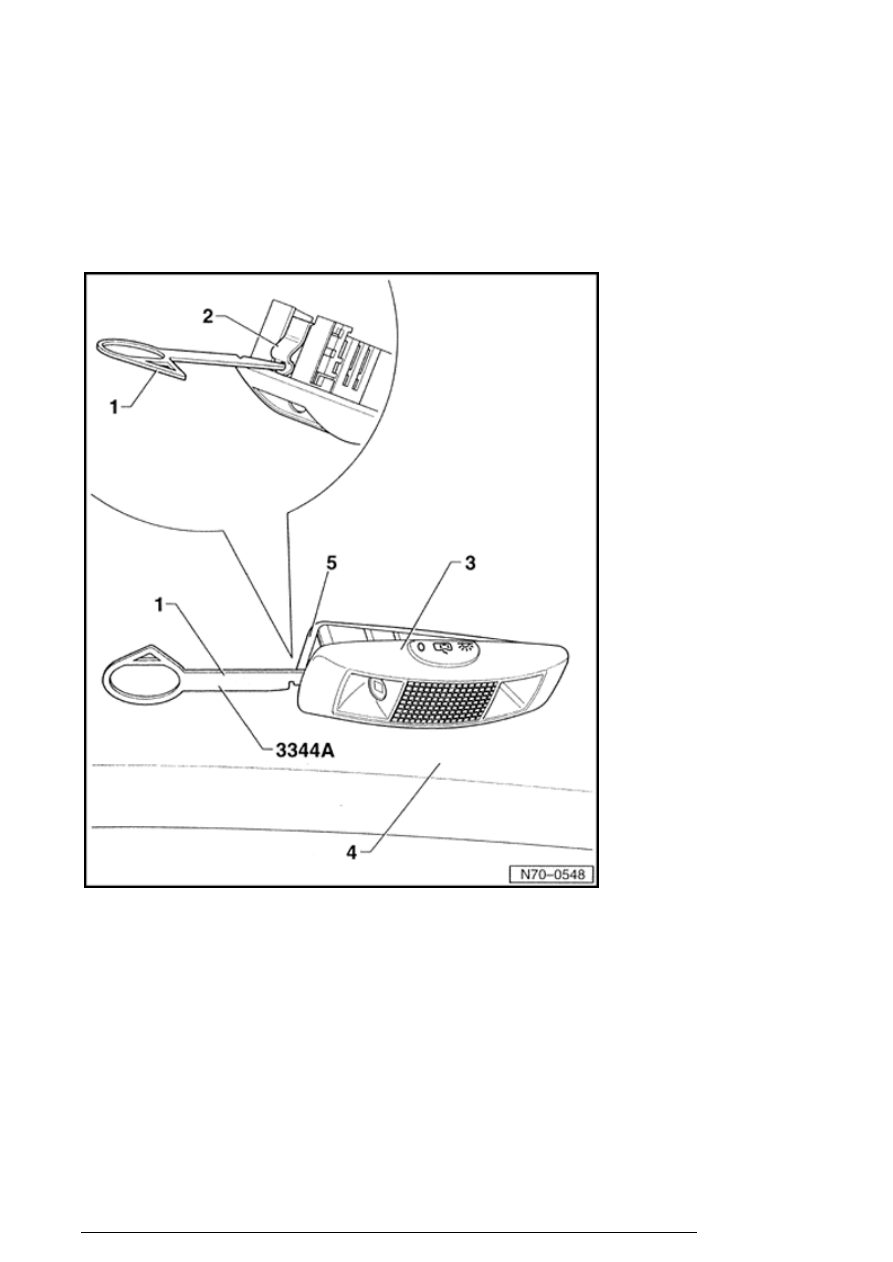

- Using Release tool 3344A - 1 - , press
spring - 2 - for reading light with interior
monitoring - 3 - toward rear.

- Remove reading light - 3 - and
disconnect harness connector.

Note:

n

When operating spring - 2 - , make
sure that Release tool 3344A - 1 -
does not stick between molded
headliner - 4 - and metal frame - 5 -
in molded headliner.



Headliner

13/2/2005

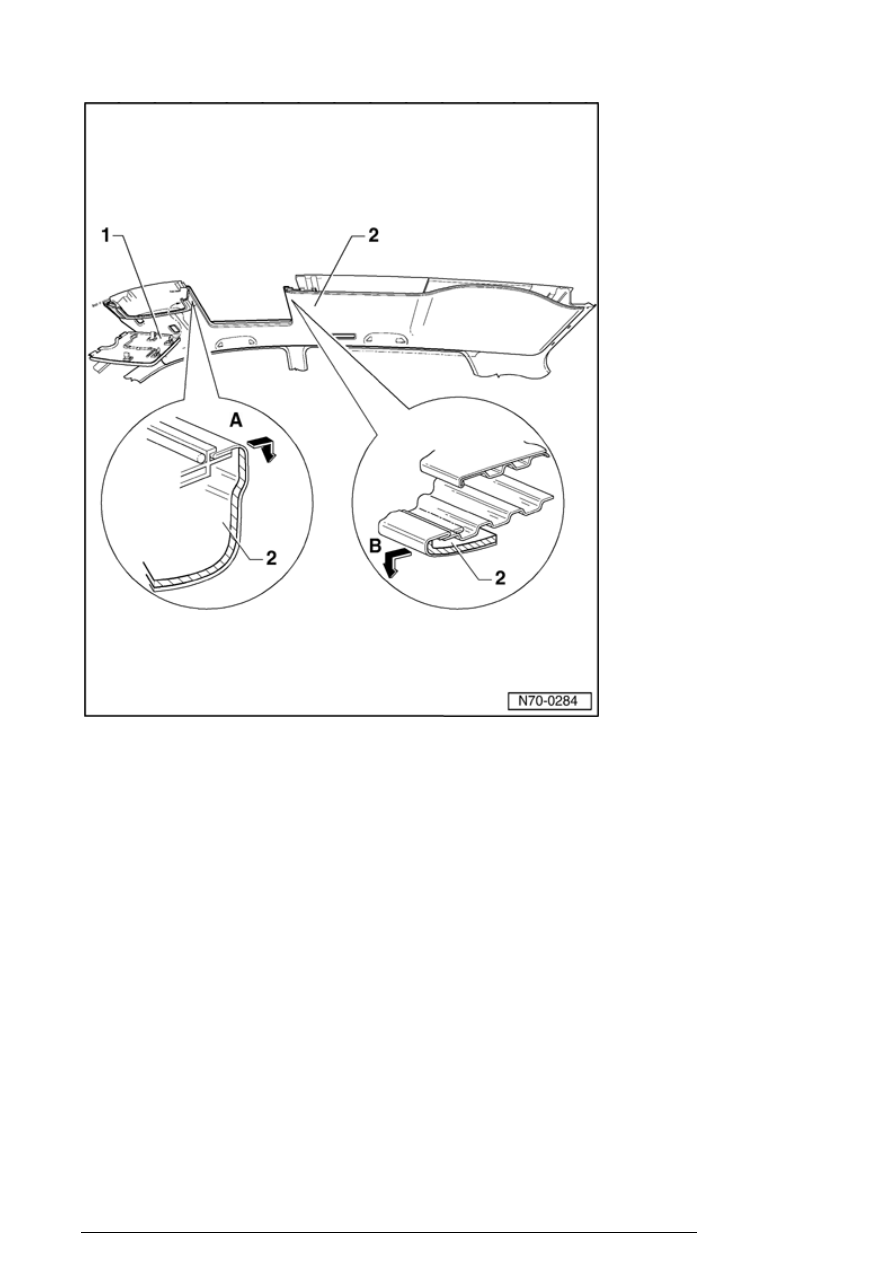

- Unclip cover cap for sunroof drive - 1 - .

- Slide molded headliner - 2 - toward rear
and pull down at front - arrow A - .

Headliner

13/2/2005



- Slide molded headliner - 2 - toward front
and lower - arrow B - .

Only Golf

- Remove molded headliner through rear lid out of vehicle.

Only Jetta

- Fold passenger seat backrest down and remove molded
headliner through rear door.

Only Golf wagon/Jetta wagon

- Remove molded headliner through rear lid out of vehicle.

Installing



- Installation is reverse of removal.

Molded headliner, removing and installing

Headliner

13/2/2005

(Vehicles without sunroof)



Caution!



Disconnect battery ground strap before working on
electrical system.

Note:

n

Slight changes may have to be made to removal and
installation procedures, depending upon equipment
installed in vehicle.



n

Before disconnecting battery see note concerning
coding in Owners Manual for radio.



n

Obtain radio anti-ft code before disconnecting battery.



Removing



- Switch ignition off.

- Remove upper A pillar trim:

n

with side curtain protection



70-3, Upper A-pillar

trim, removing and installing (Vehicles with side
curtain protection )

 .



n

without side curtain protection



70-3, Upper A-pillar

trim, removing and installing (Vehicles without side
curtain protection )





- Remove upper B-pillar trim:

n

with side curtain protection   04.01



70-3, Upper B-

pillar trim, removing and installing (Vehicles with side
curtain protection 04.01)

 .



n

with side curtain protection 05.01



70-3, Upper B-

pillar trim, removing and installing (Vehicles with side
curtain protection 05.01 )

 .



n

without side curtain protection



70-3, Upper B-pillar

trim, removing and installing (Vehicles without side
curtain protection )

 .



- Remove roof end strip:

n

Golf



70-6, Roof end strip, removing and installing

(Golf)

 .
