Note:

n

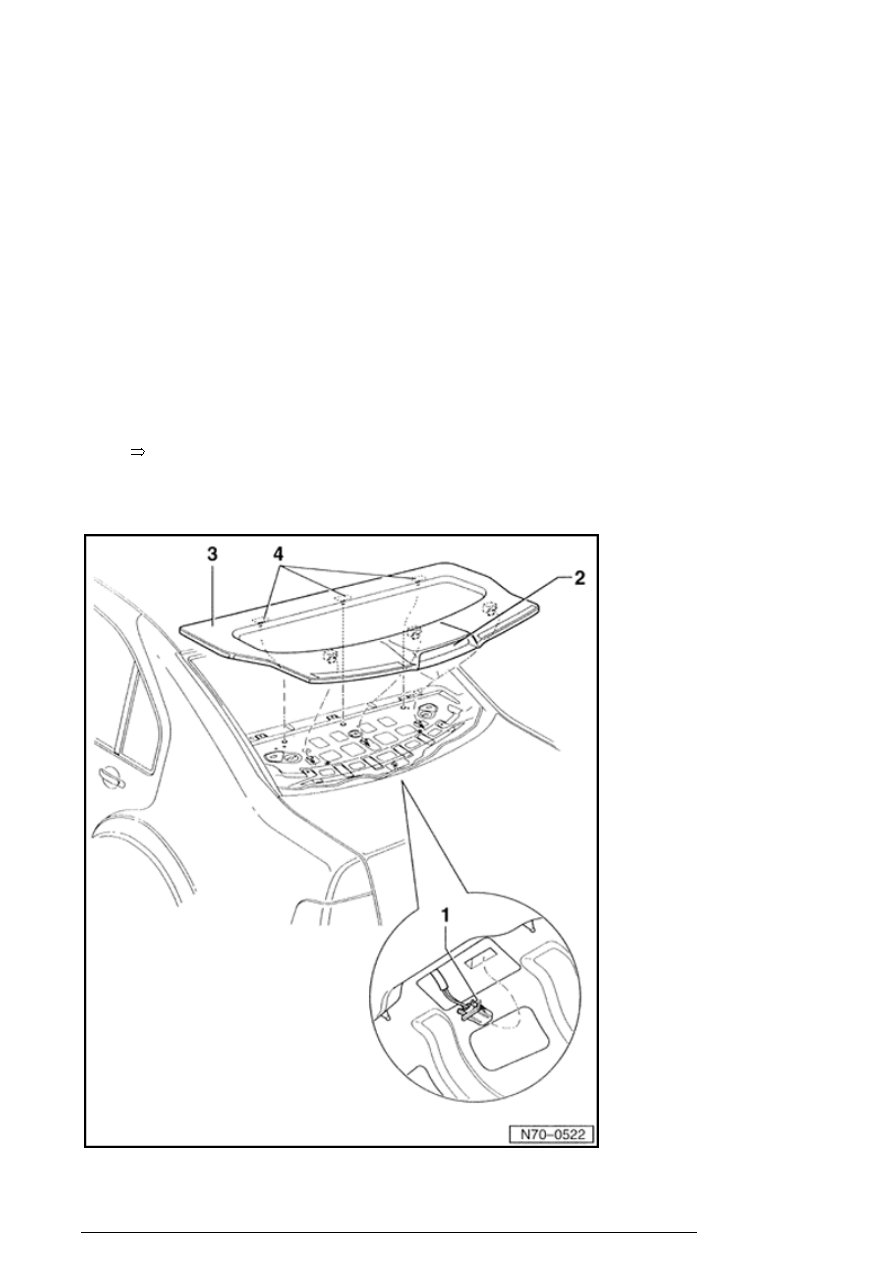

Before installing, check clips - 4 - for
damage and replace if necessary.



n

After connecting battery, check
vehicle equipment (radio, clock,
electric windows) as per Repair
Manual and/or Owners Manual.



n

If engine Electronic Control Module
(ECM) is subject to low voltage with
ignition on, DTC memory and
Readiness code must be checked.






 Repair Manual, Fuel Injection Ignition,

Repair Group 01,

Pillar and side trim

13/2/2005

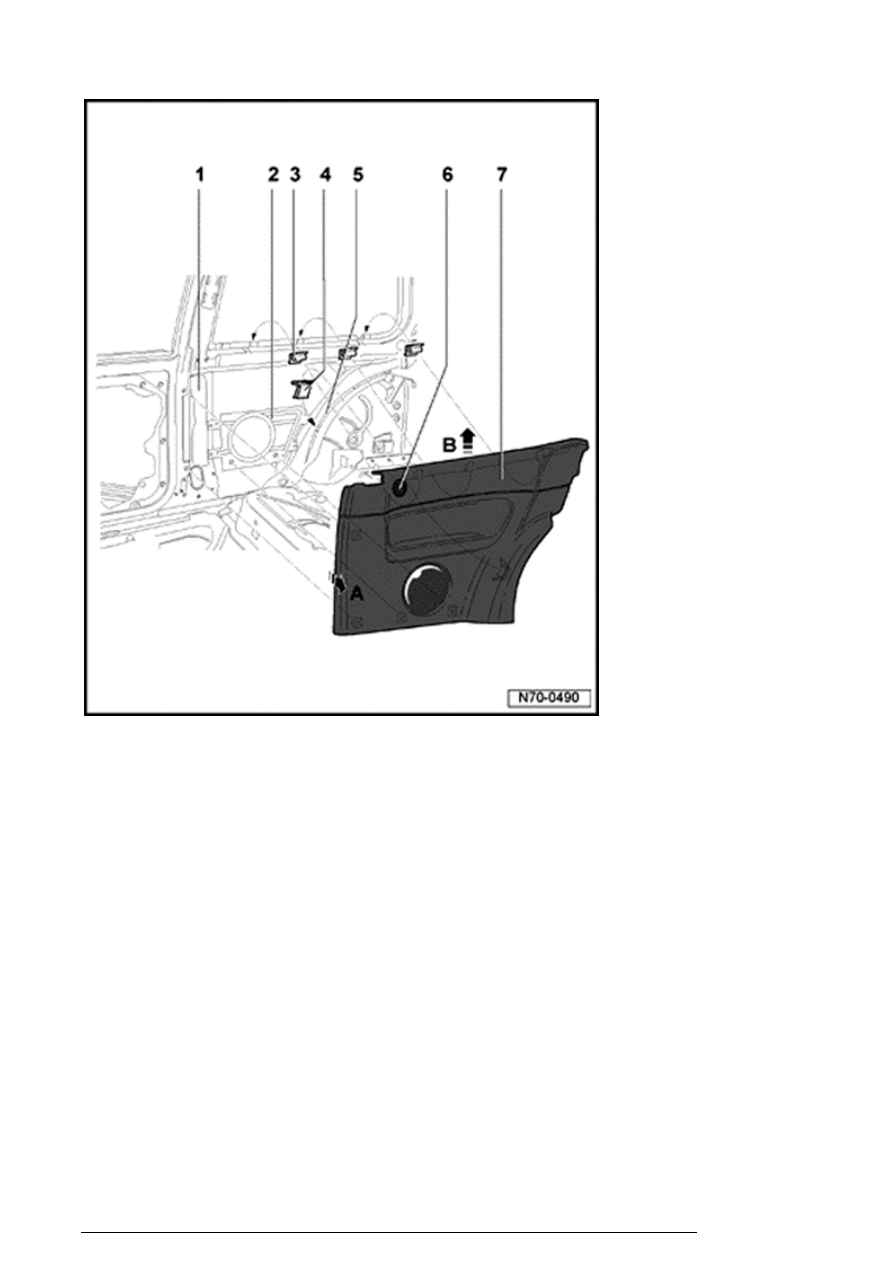

Side trim, assembly overview (Golf 2- door)



1. B-pillar

2. Speaker bracket

3. Clip

¡

3 pieces



4. Clip

¡

for body flange



5. Body flange

6. Speaker

7. Side trim

¡

Removing



70-3, Side trim,

Pillar and side trim

13/2/2005

removing and installing (Golf
2- door)





Side trim, removing and installing (Golf 2-
door)



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



Removing



- Remove seat



72-2, Seat cushion, removing and

installing

 .

- Remove backrest



72-2, Backrest, removing and

installing

 .

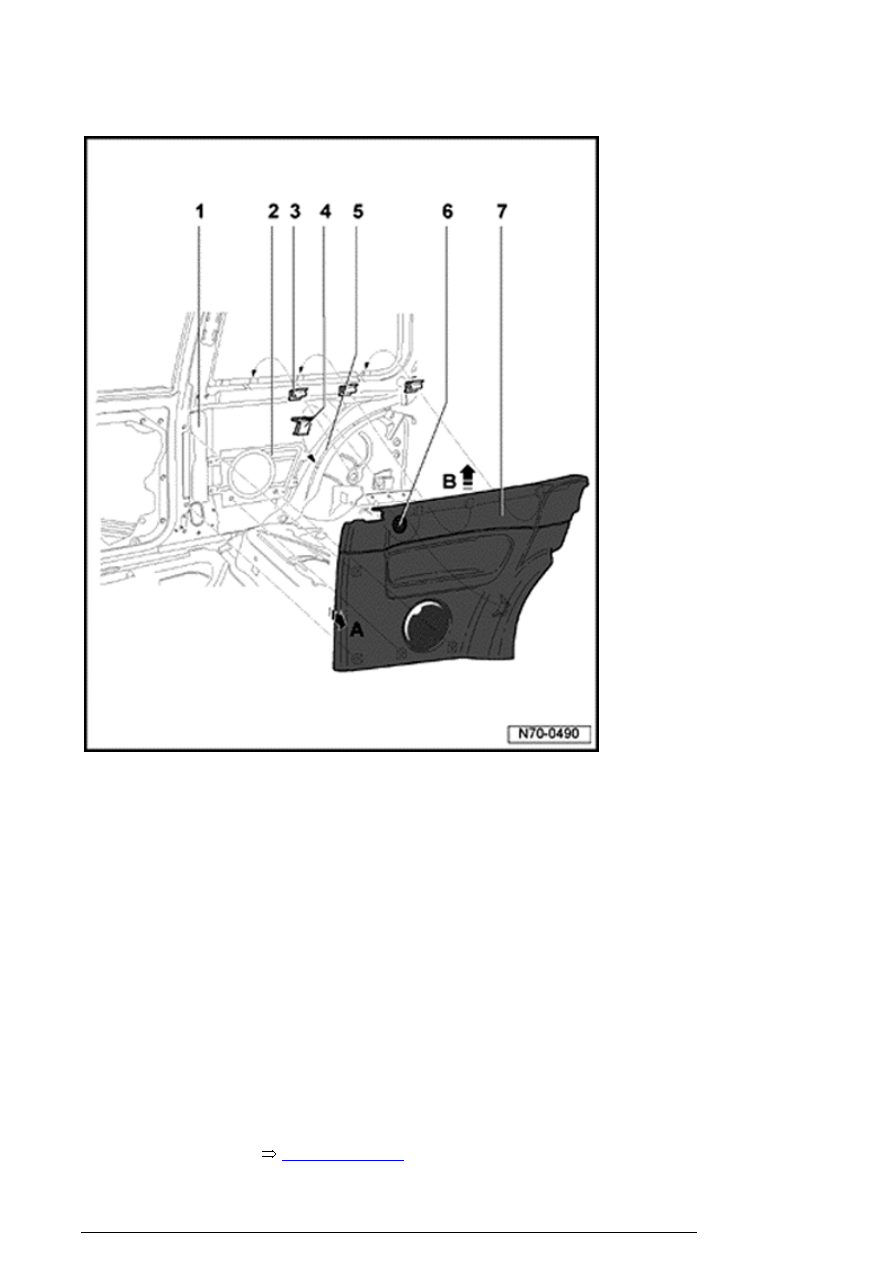

- Unclip side trim - 7 - from B-pillar - 1 -
and from bracket - 2 - for speaker -
arrowA - .

Pillar and side trim

13/2/2005



- Pull side trim - 7 - slightly upward -
arrowB - and disconnect any harness
connectors for speaker - 6 - .

Installing



Installation is reverse of removal.

Note:

n

Before installing side trim, check
clips - 3 - and - 4 - for damage and
replace if necessary.



n

Clip - 4 - connects side trim - 7 - to
body flange - 5 - for wheel housing.
