Volkswagen Golf / Golf GTI / Jetta. Manual - part 742



- Disconnect battery Ground (GND) strap




.

 Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery

Caution!

Observe safety precautions for working on airbags



69-4, Safety precautions when working on airbags

 .

- Release steering column adjustment,
pull out completely and push into upper
position.

- Secure steering column adjustment.

- Turn steering wheel - 1 - until steering
wheel spoke is in a vertical position.

Airbag

13/2/2005

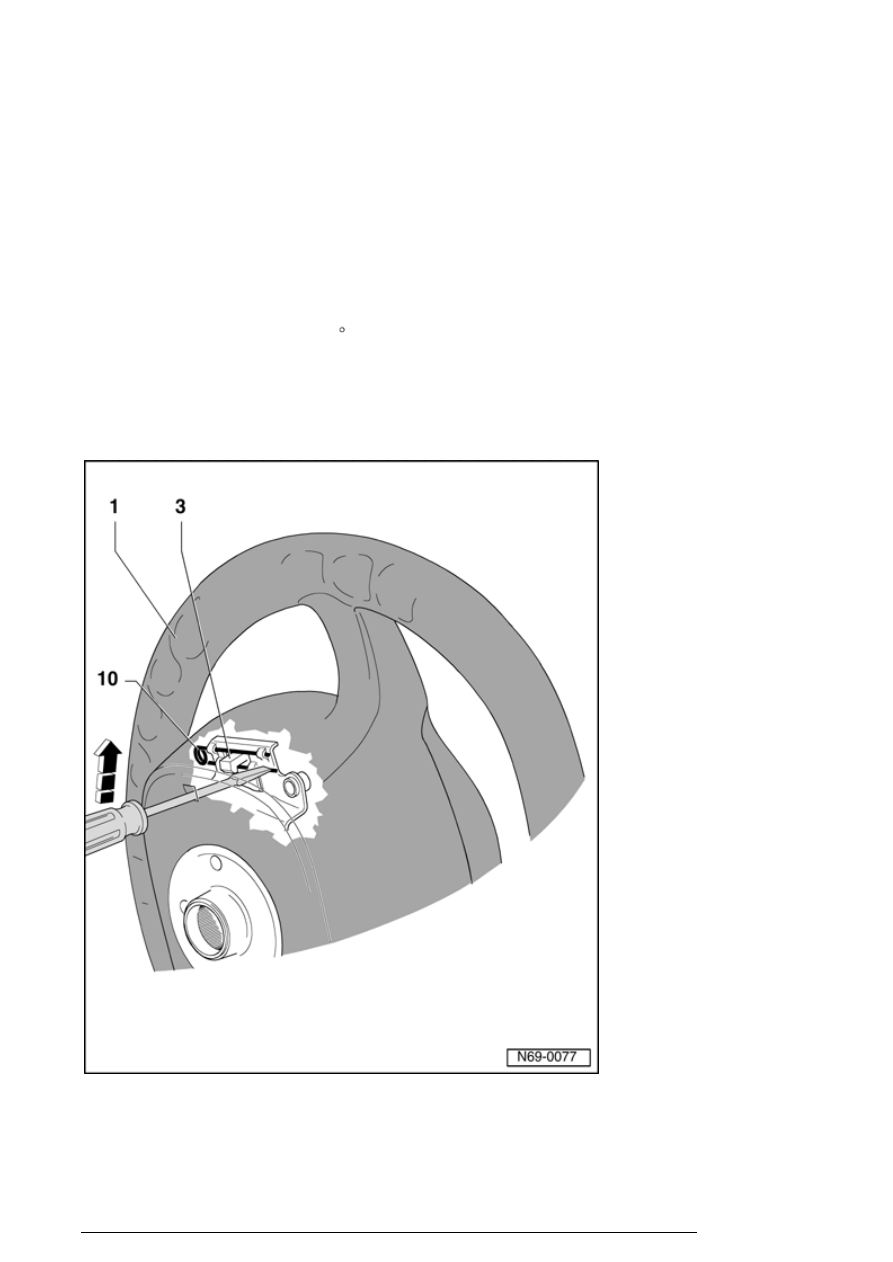

- Insert a screwdriver of approx. 175 mm
length into bore of steering wheel pan
from rear (insert screwdriver approx. 45
mm).

- Press screwdriver upward - arrow - . In
this case, clamp - 10 - will be pressed
back and catch - 3 - of airbag unit will reby
disengage.

- Turn steering wheel back 180   and
disengage second catch on opposite side.

- Turn steering wheel - 1 - to center
position (wheels in straight-ahead
position).

- Disconnect harness connector from
airbag unit.

Airbag

13/2/2005

Installing



- Connect harness connector for airbag module to steering
wheel pan and press airbag unit into steering wheel.

Note:

n

Check wher all catches for airbag unit are locked in
steering wheel.



- Switch ignition on.

Caution!



Make sure no one is in vehicle.

- Connect battery Ground (GND) strap




.



Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery

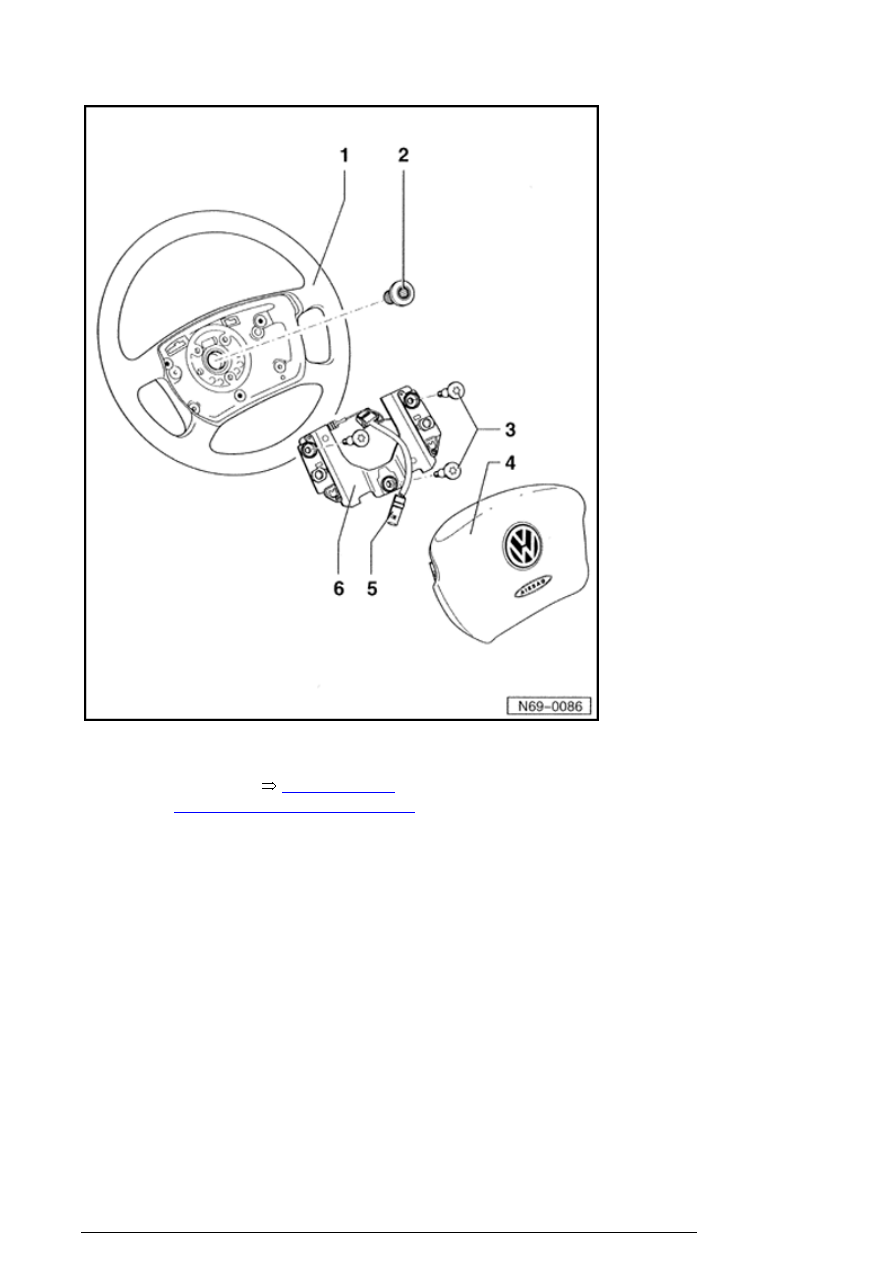

Steering wheel - assembly overview



Airbag

13/2/2005



1. Steering wheel

¡

Removing



69-4, Steering

wheel, removing and installing





2. Socket-head bolt

¡

55 Nm

¡

coated with locking compound

¡

may be used up to five times

¡

press in a punch indentation
after each installation



3. Torx bolts

¡

5 Nm



Airbag

13/2/2005
