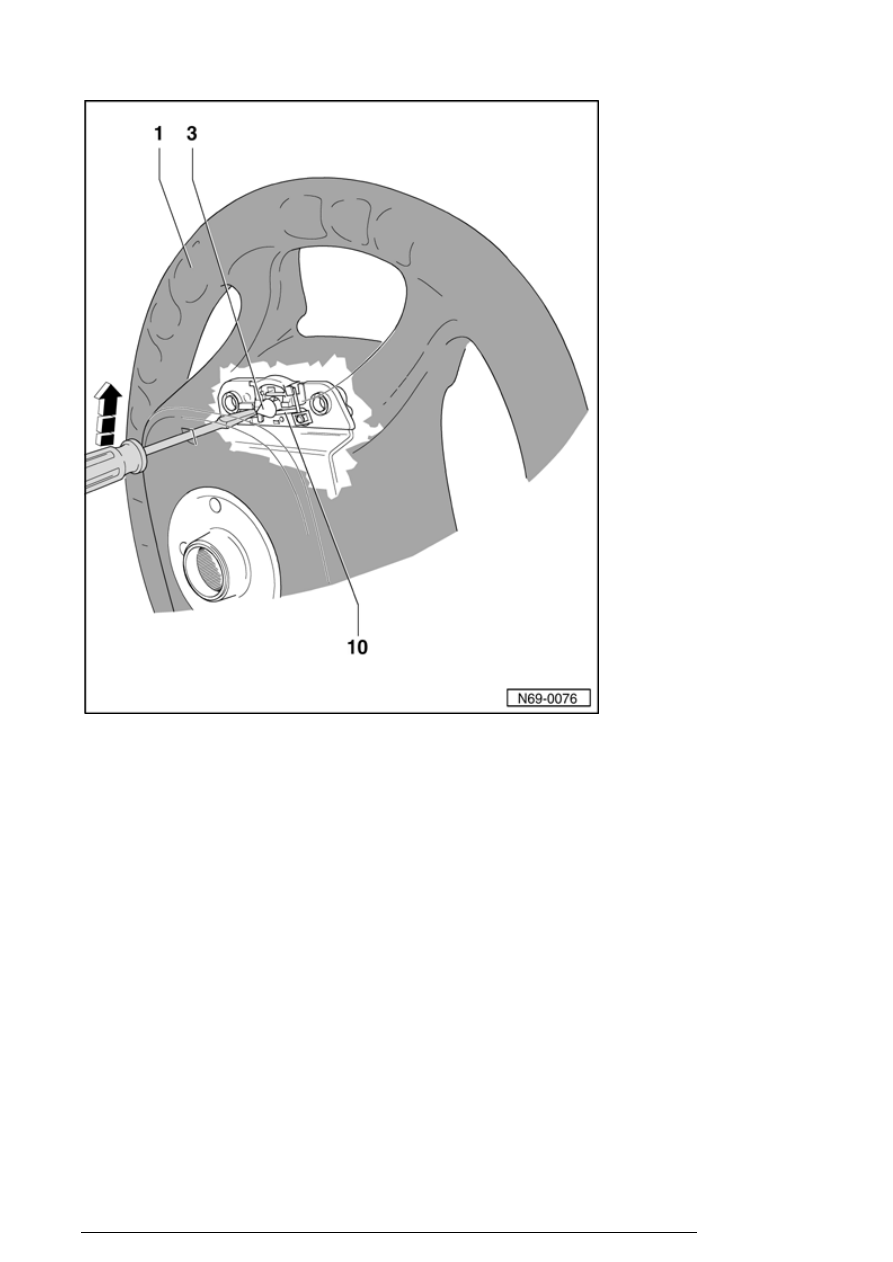

length into bore of steering wheel pan
from rear (insert screwdriver approx. 45
mm).

- Press screwdriver in direction of - arrow
- . In this case, clamp - 10 - will be
pressed back and catch - 3 - of airbag unit
will reby release.

- Turn steering wheel back 180   and
disengage second catch on opposite side.

- Turn steering wheel - 1 - to center
position (wheels in straight-ahead
position).

Caution!



Electrostatic charges may result in
involuntary deployment of airbag.
Therefore, mechanic must be
electrostatically discharged before
disconnecting ignition- and Ground
(GND) wires. This is done e.g. by
briefly grasping chassis or door
striker.

Airbag

13/2/2005



- Disconnect harness connector from
airbag unit.

Installing



- Connect harness connector for airbag module to steering
wheel pan and press airbag unit into steering wheel.

Note:

n

Only steering wheels and airbag units of same
manufacturer can be installed.



n

Check wher all catches for airbag unit are locked in
steering wheel.



- Switch ignition on.

Caution!



Make sure no one is in vehicle.

Airbag

13/2/2005



- Connect battery Ground (GND) strap




.



Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery



Note:

n

If engine Electronic Control Module (ECM) is subject
to low voltage with ignition on, DTC memory and
Readiness code must be checked

⇒ Repair Manual,

On Board Diagnostic Fuel Injection Ignition, Repair
Group 01.

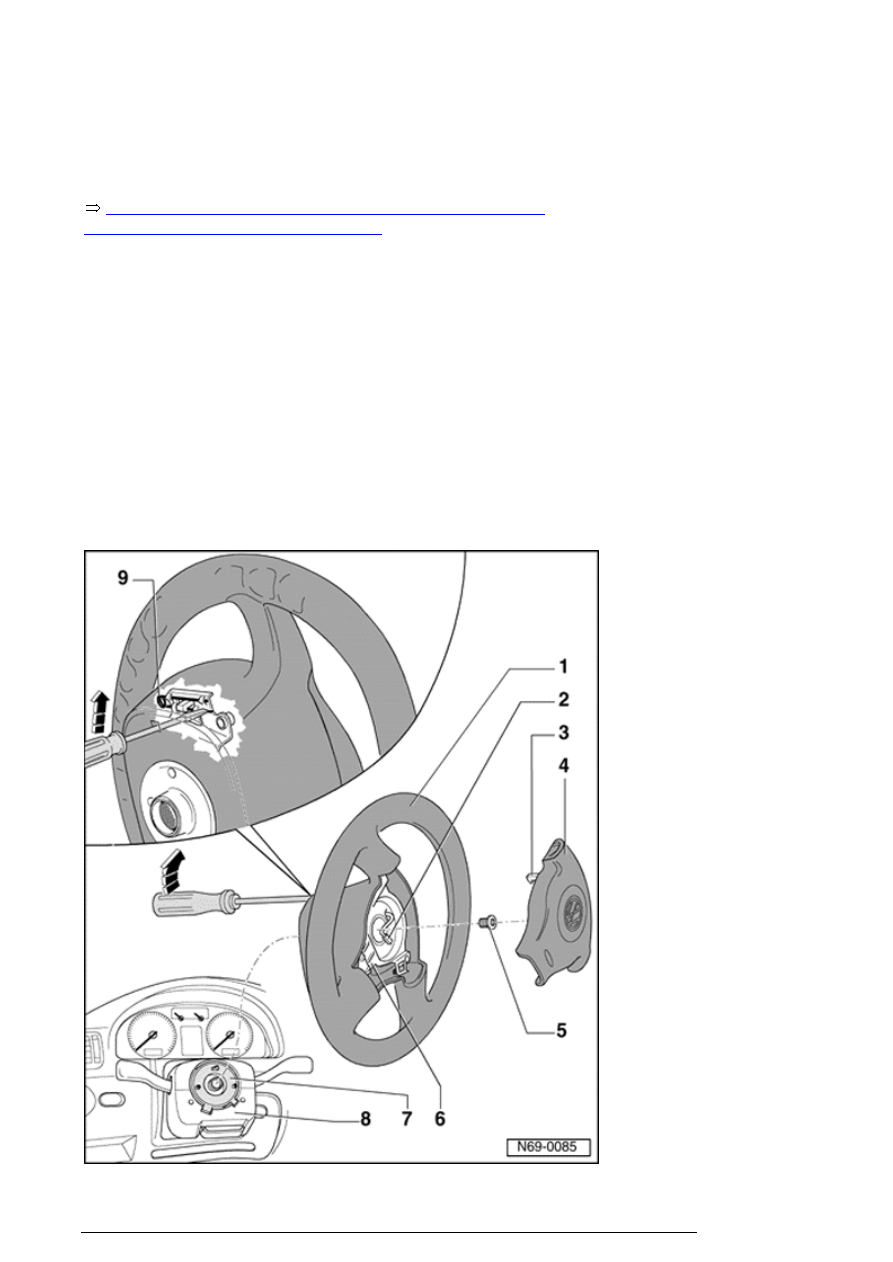

Drivers side airbag unit, assembly overview
(Three-spoke steering wheel)



Airbag

13/2/2005

1. Steering wheel

¡

Removing



69-4, Steering

wheel, removing and installing





2. Connector

3. Catches

¡

are disengaged from back side
of steering wheel



4. Airbag unit (with Airbag igniter,

driver side -N95-)

¡

Removing



69-4, Driver side

airbag unit , removing and
installing (Three-spoke
steering wheel)





5. Socket-head bolt

¡

55 Nm

¡

coated with locking compound

¡

may be used up to five times

¡

press in a punch indentation
after each installation



6. Securing plate

7. Airbag spiral spring/return spring

with slip ring -F138-

¡

Removing



69-4, Airbag

spiral spring/return spring with
slip ring -F138-, removing and
installing





8. Trim

9. Clip

Driver side airbag unit , removing and
installing (Three-spoke steering wheel)



Removing
