Volkswagen Golf / Golf GTI / Jetta. Manual - part 734

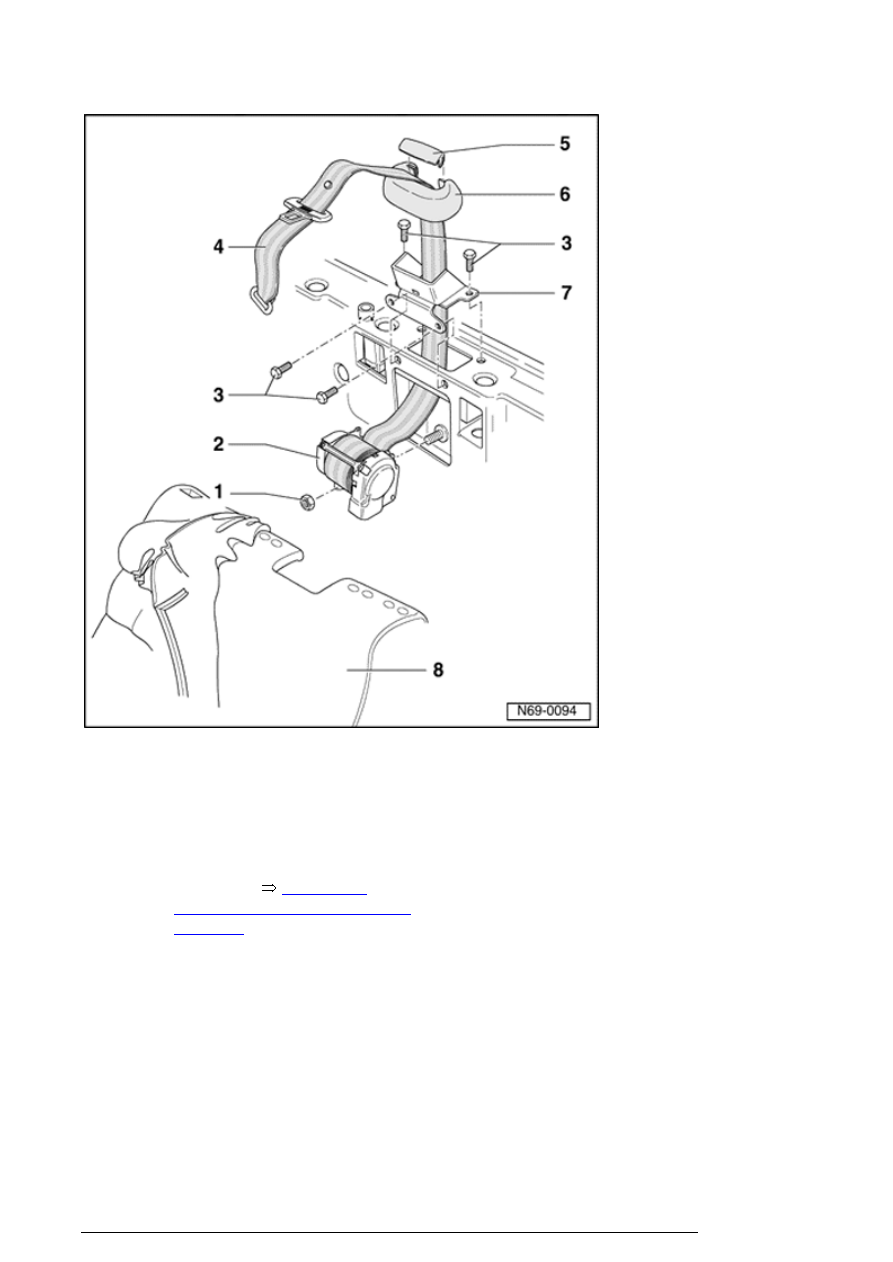

1. Hex nut

¡

40 Nm



2. Automatic belt retractor

¡

Removing



69-1, Rear

center seatbelt, removing and
installing





3. Bolts

¡

Qty. 4, 23 Nm



4. Belt

5. Concealment cap

6. Seatbelt guide

Seatbelts

13/2/2005









7. Belt mounting

8. Cushion

Rear center seatbelt, removing and
installing



Removing



- Remove seat cushion backrest



72-2, Backrest,

removing and installing

 .

- Remove headrest guides



72-1, Headrest guides,

removing and installing

 .

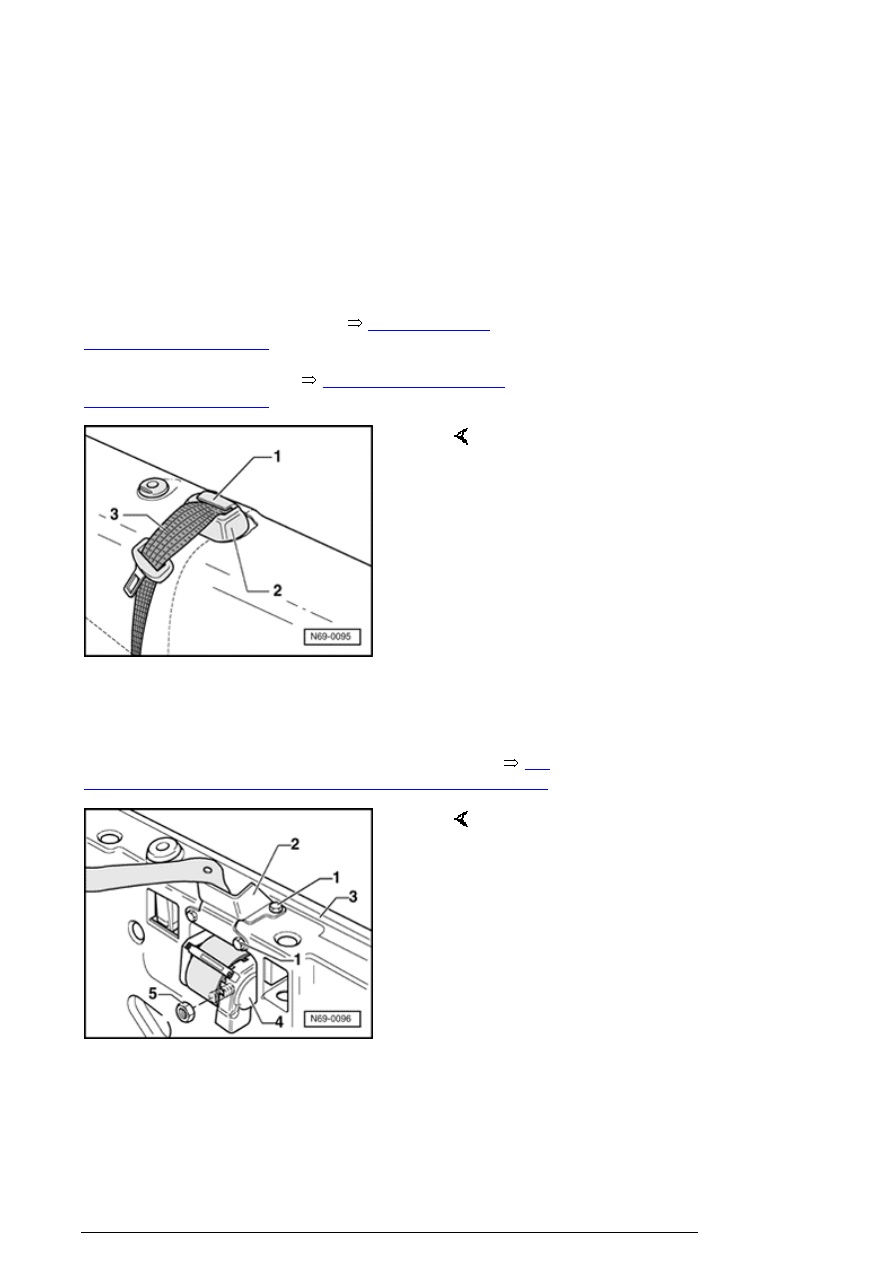

- Remove cover cap - 1 - and seatbelt guide - 2 - .

- Remove belt webbing - 3 - from lower fitting.

- Remove cover and cushion, seat cushion backrest



74-

3, Cover and cushion for backrest, removing and installing

 .

- Remove bolts - 1 - (qty. 4, 23 Nm) and remove belt
mounting - 2 - from backrest frame - 3 - .

- Remove hex nut - 5 - (40 Nm) and unhook automatic belt
retractor - 4 - from backrest frame - 3 - .

Seatbelts

13/2/2005





- Thread seatbelt with seatbelt strap downward out of
backrest frame - 3 - .

Note:

n

To unreel seatbelt, automatic belt retractor must be
held in installation position.



Installing



- Installation is reverse of removal.

LATCH System "Lower Anchors and Ters
for CHildren", installing and retrofitting

LATCH, definition

LATCH system for "Lower Anchors and Ters for CHildren"
consists of combination of rear upper ters and rear lower
anchors used to secure a child restraint.

Vehicles with production date 09.00 (09/00) and later (see
certification label on driver side B-pillar - arrow - ) are
provided with guidance fixtures and must be checked for
installation during Pre-Delivery Inspection (PDI).

Refer to LATCH system description and usage instructions.
⇒ Owners Manual.

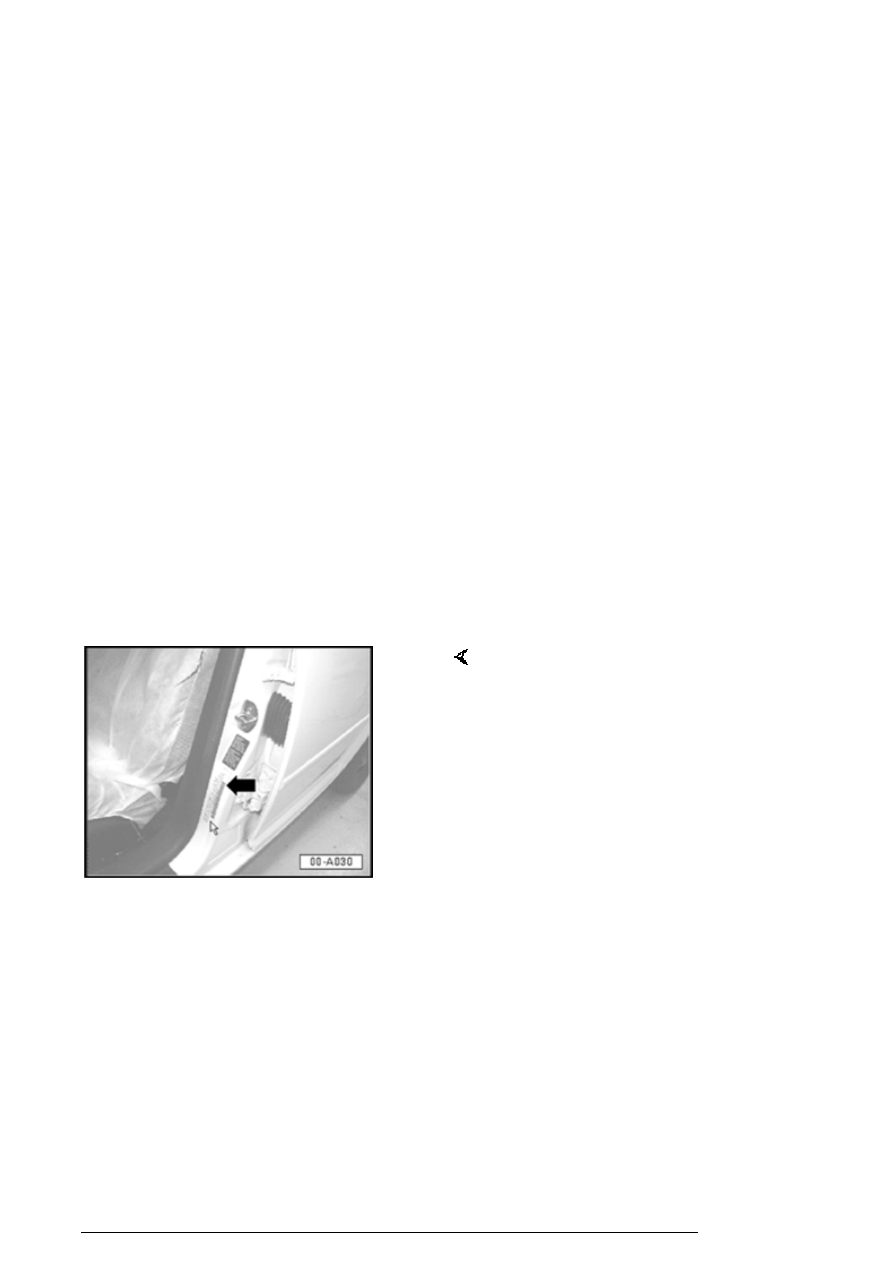

Vehicles manufactured as of January 2001 are equipped
with buttons (at arrows) to identify rear lower anchor points.

Note:

n

LATCH Guidance Fixtures announced in Technical
Bulletins Group 00 Number 00-06 and 00-07) are no
longer required or supplied on vehicles equipped with
buttons.



Seatbelts

13/2/2005

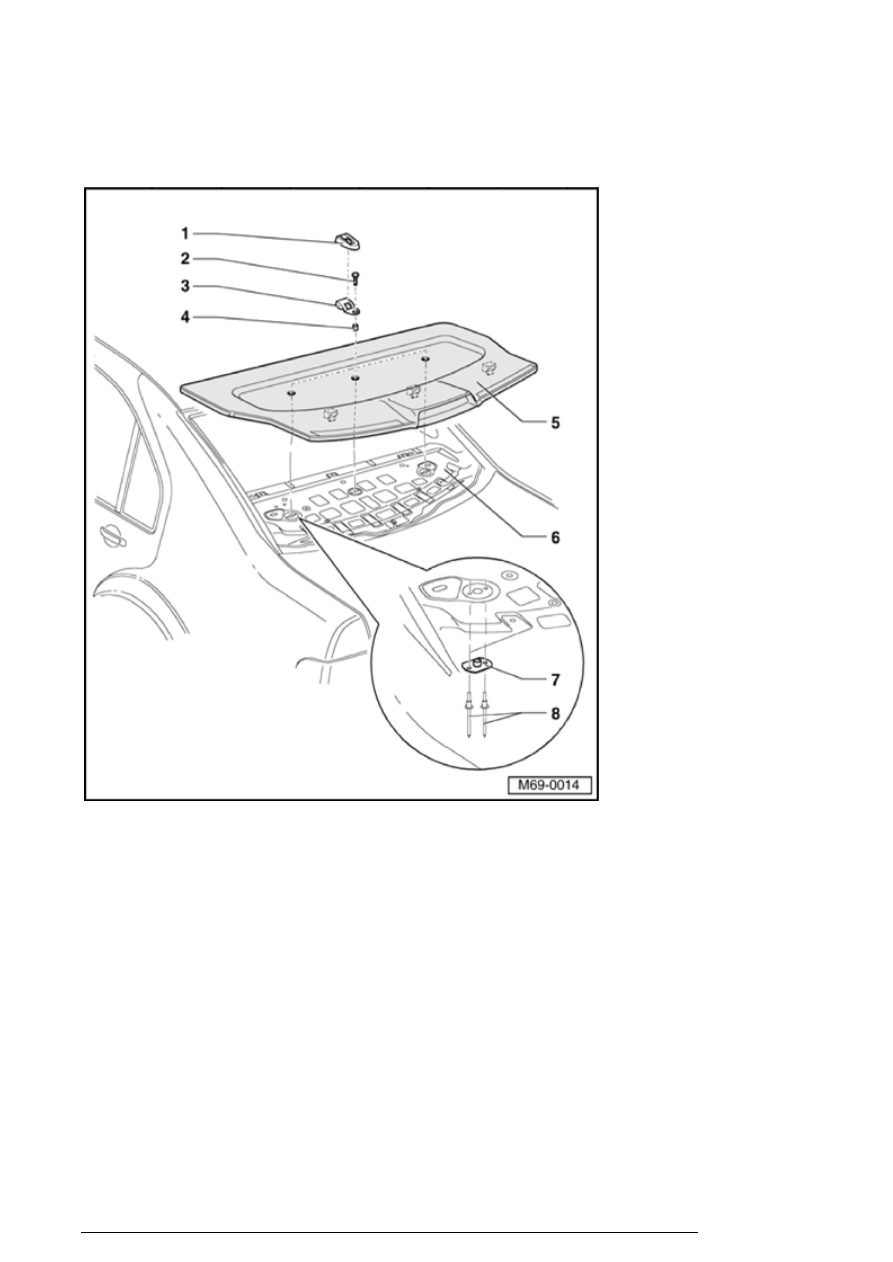

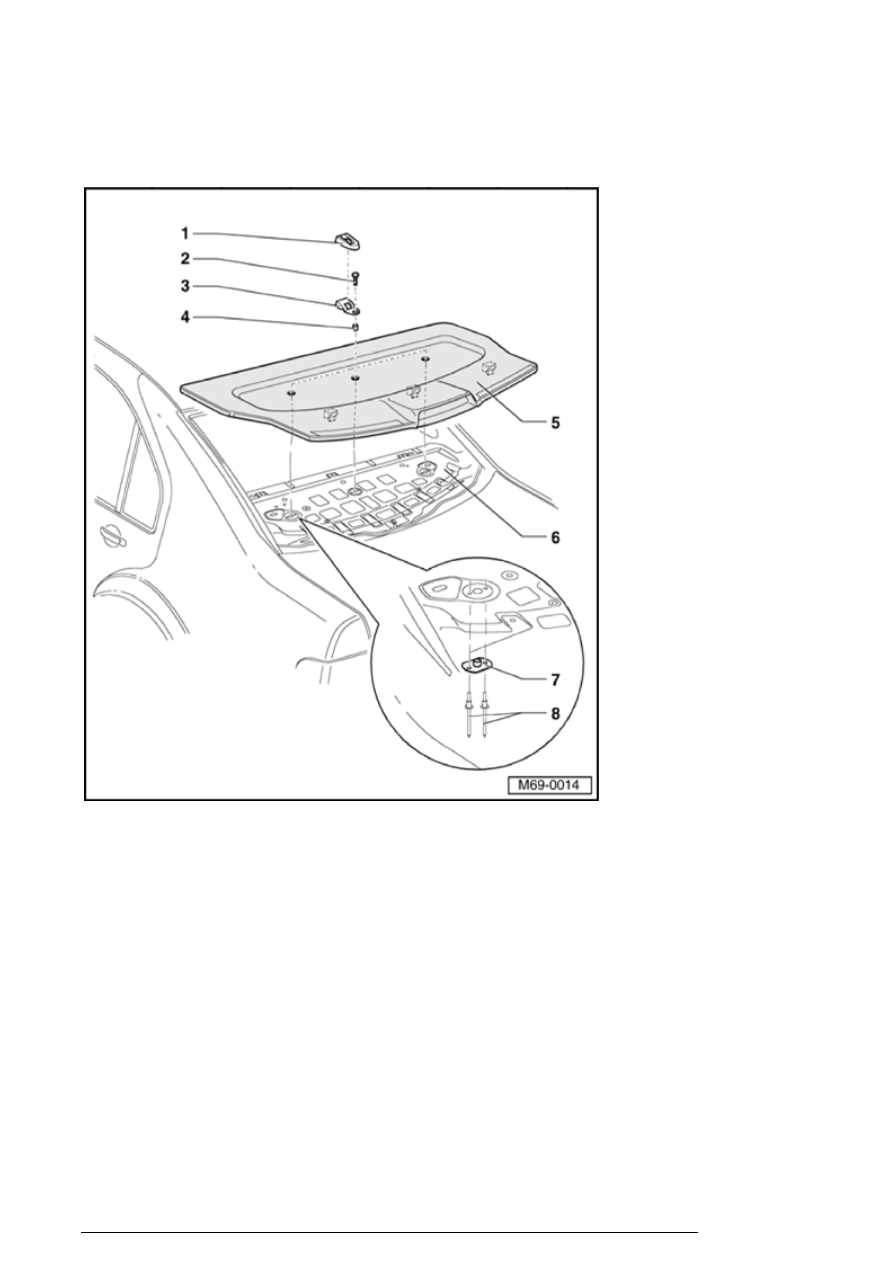

Rear top ter (Jetta)

Installation:

1. Cap



2. Hex bolt



3. Bracket

n

Qty. 1



n

Qty. 1



n

23 Nm.



n

Qty. 1



Seatbelts

13/2/2005
