Volkswagen Golf / Golf GTI / Jetta. Manual - part 733



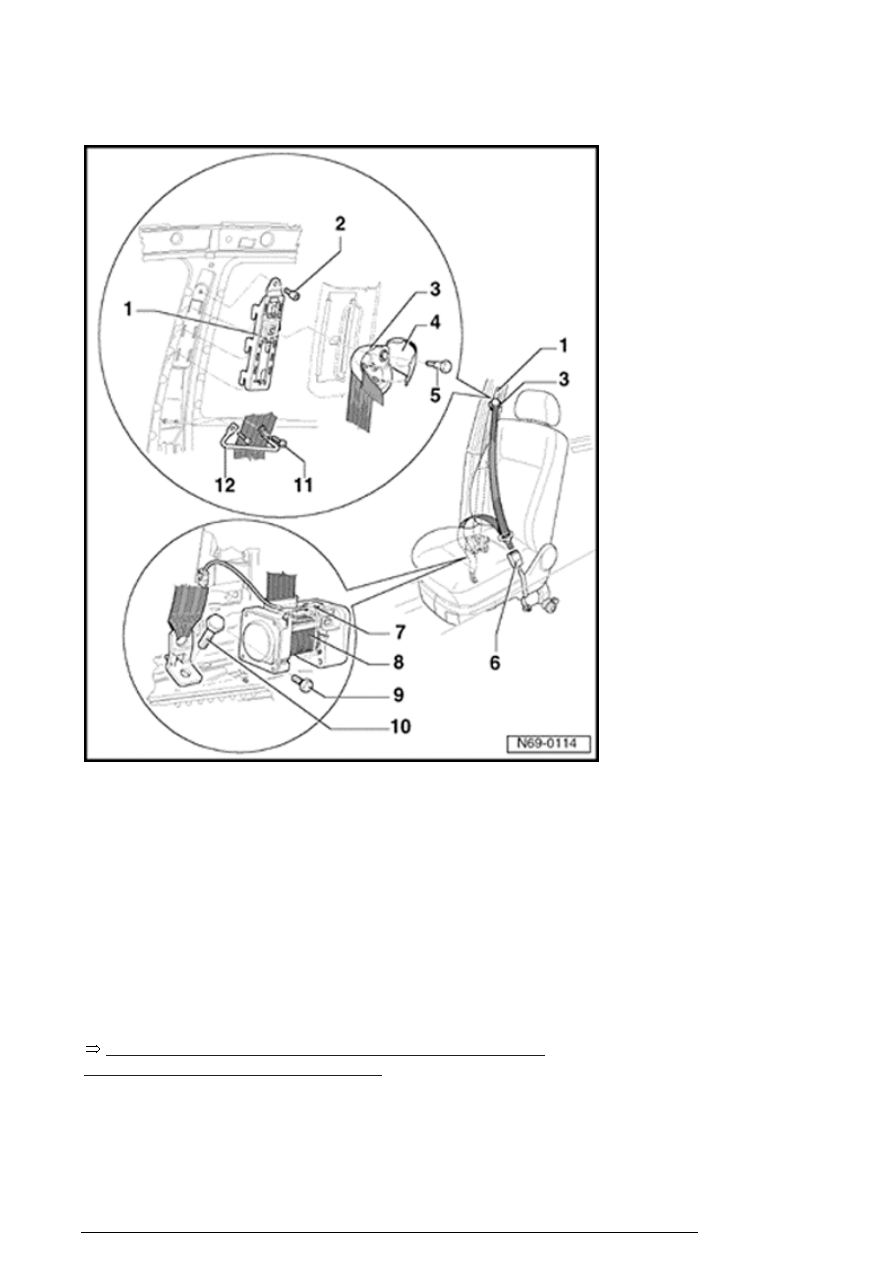

- Remove screw - 5 - (40 Nm) and remove
belt relay - 3 - off belt height adjuster - 1 -
.

Installing



- Installation is reverse of removal.

- Connect vehicle battery






Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery

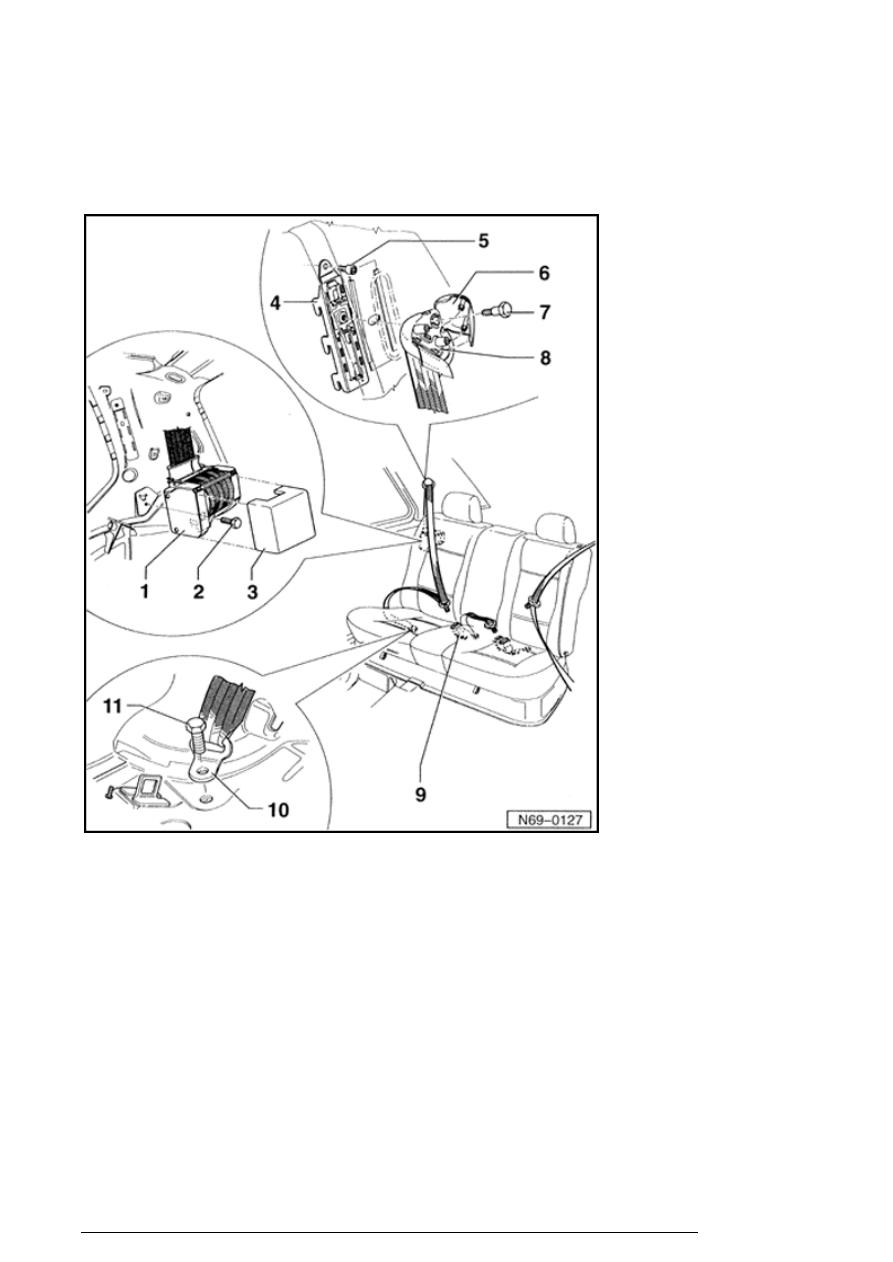

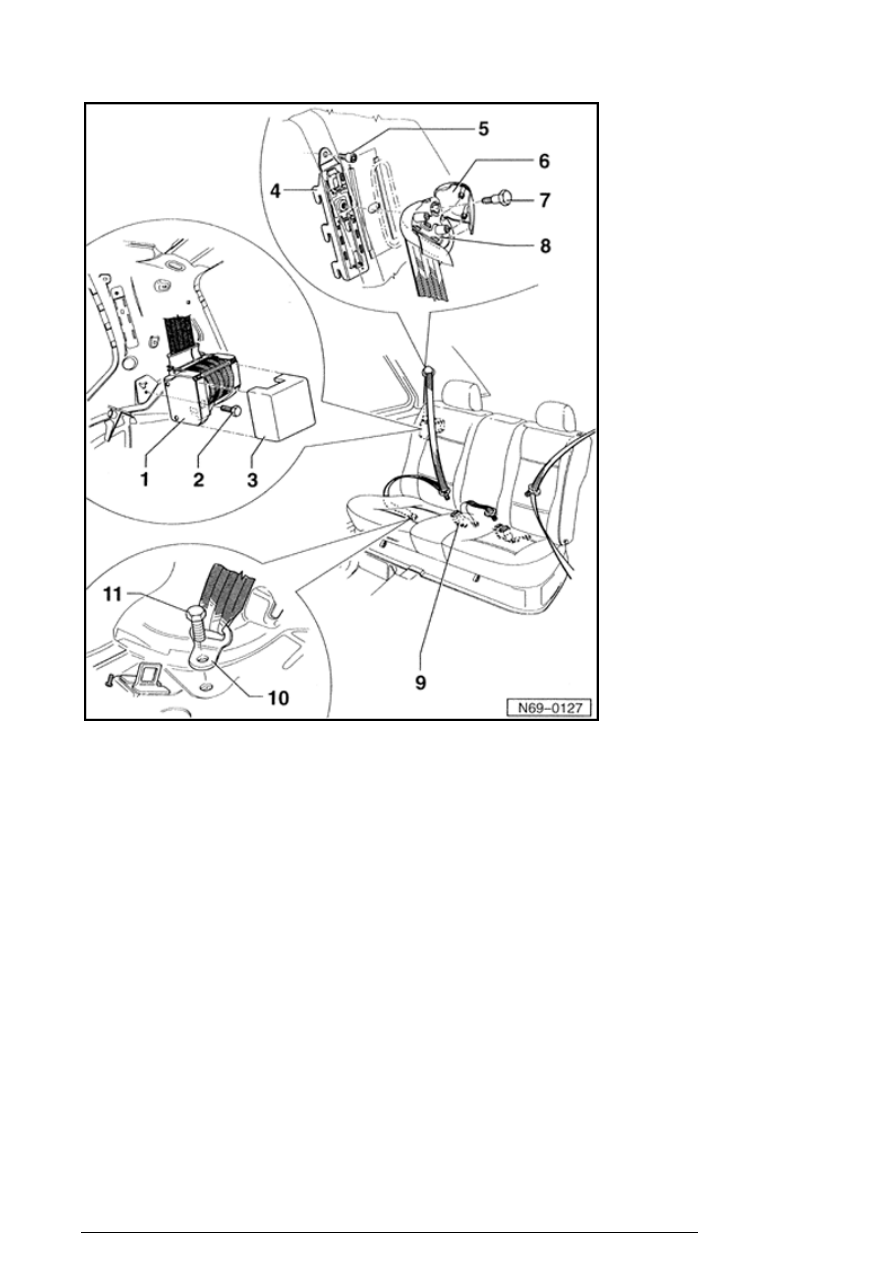

Rear outer seatbelts, assembly overview



Seatbelts

13/2/2005



1. Automatic belt retractor

2. Hex bolt

¡

40 Nm



3. Noise insulator

¡

Connected to automatic belt
retractor



4. Seatbelt height adjuster

¡

To remove height adjustment
mechanism, upper C-pillar trim
must be removed first



5. Cylinder bolt

¡

23 Nm

Seatbelts

13/2/2005



6. Cover cap for belt relay

7. Hex bolt

¡

40 Nm



8. Belt relay

9. Belt latch

10. Lower belt mount

11. Hex bolt

¡

40 Nm



Rear outer seatbelts, removing and
installing



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



Removing



- Pull seat cushions upward and fold m toward front.

- Release seat cushion backrest and fold it toward front.

- Remove support, luggage compartment cover



70-4,

Luggage compartment cover support, removing and
installing (Golf)

 .

- Remove luggage compartment trim in area of automatic
belt retractors



70-4, Right luggage compartment side

trim, removing and installing (Golf)

 .

- Remove bolt - 11 - (40 Nm) and remove
lower belt end fitting - 10 - .

- Remove noise insulator - 3 - from
automatic belt retractor - 1 - .

- Remove screw - 2 - (40 Nm) and remove
automatic belt retractor - 1 - from chassis.

- Clip on cover cap - 6 - for belt relay - 8 -
.

Seatbelts

13/2/2005



- Remove screw - 7 - (40 Nm) and remove
belt relay - 8 - off belt height adjuster - 4 -
.

Installing



- Installation is reverse of removal.

Rear center seatbelt, assembly overview



Seatbelts

13/2/2005
