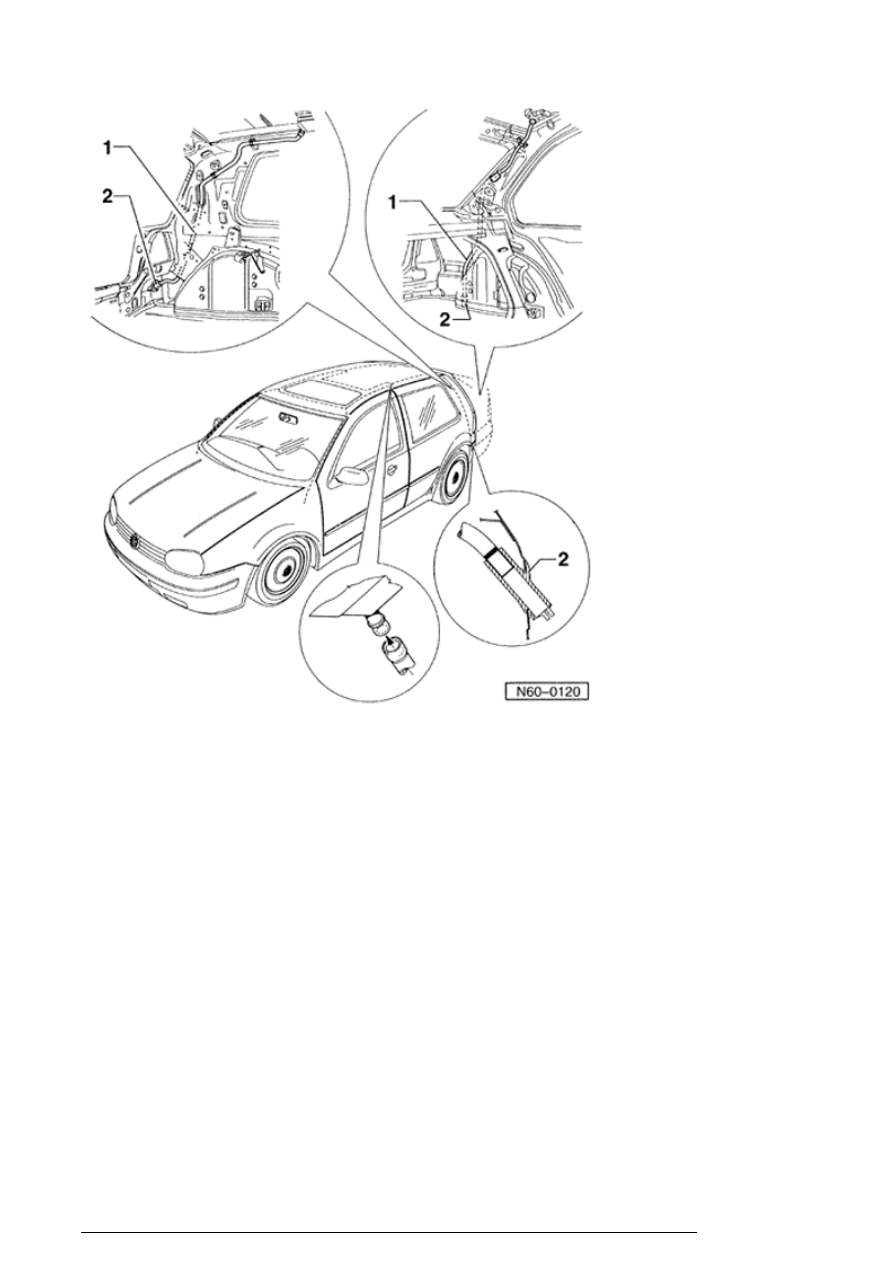

1. Water drain hose



2. Hose grommet



Rear water drain hoses are
routed in C-pillar and end
behind bumper cover under tail
light cluster. Cleaning is
performed at lower end of hose.
To do so, rear bumper must be
removed

Sunroof with glass panel (Meritor)

13/2/2005

63 - 1



Front bumper

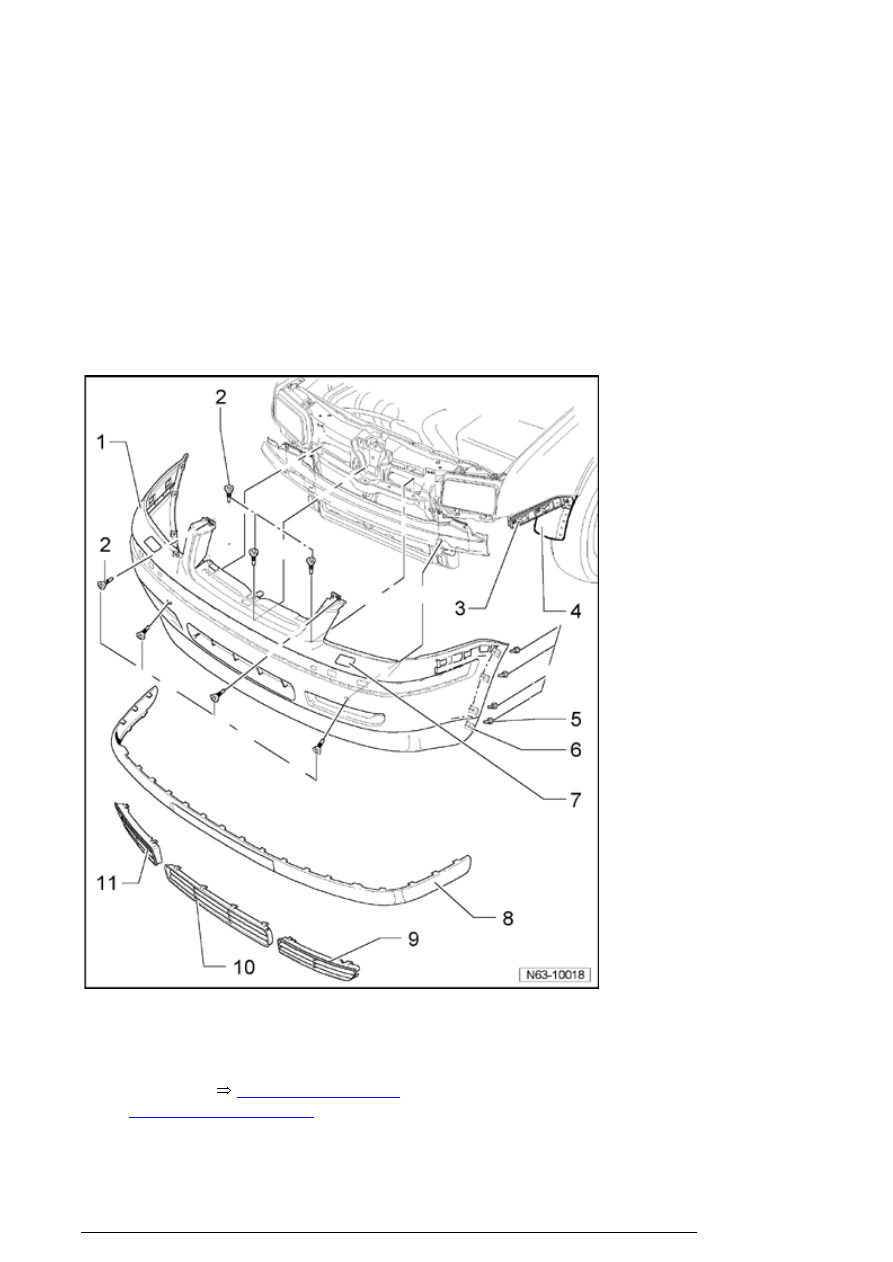

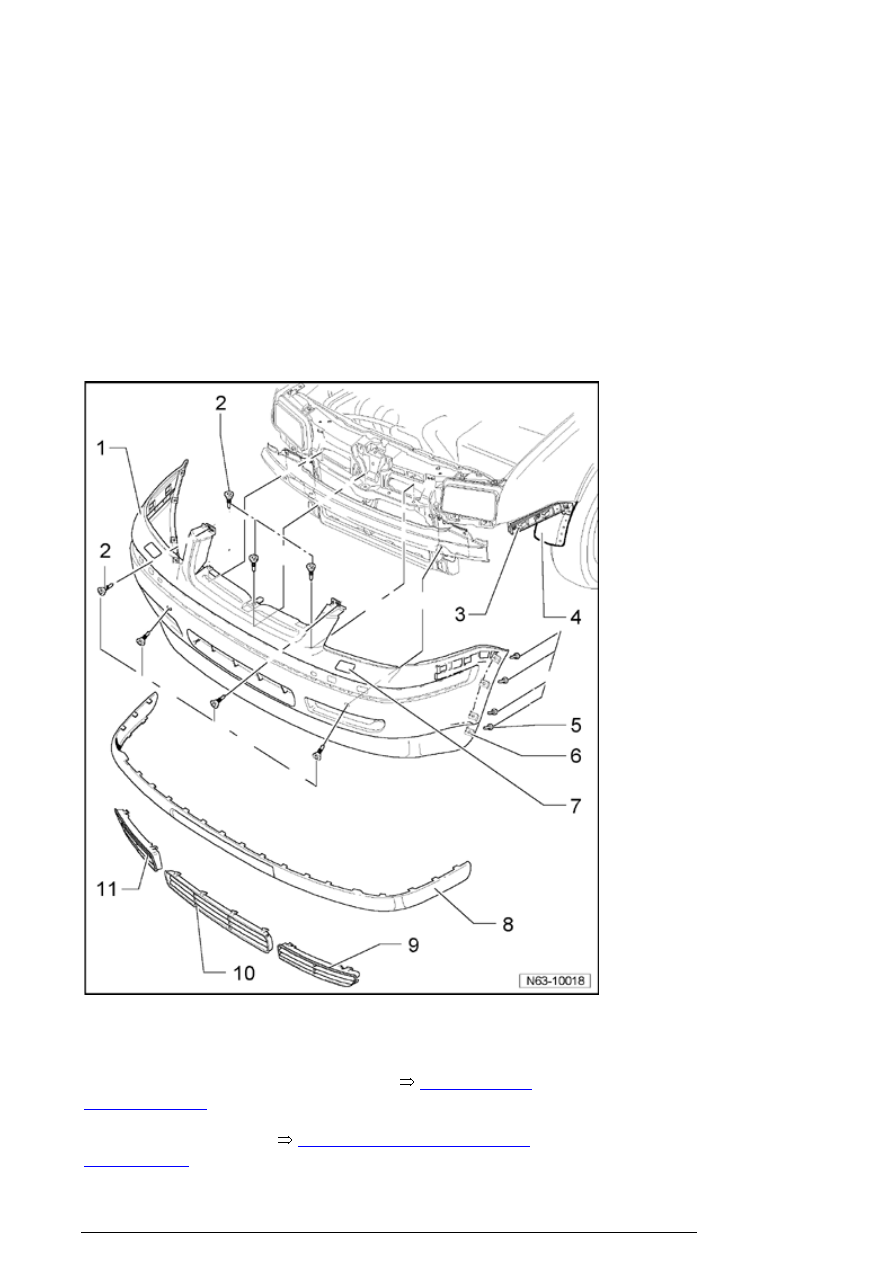

Bumper cover, assembly overview



Note :
Slight changes may have to be made to
removal and installation procedures,
depending upon equipment installed in
vehicle.


1. Bumper cover

¡

Material - PP/EPDM

¡

Removing



63-1, Bumper cover,

removing and installing





2. Bolt

Front bumper

13/2/2005

¡

Qty. 7

¡

6.6 Nm



3. Guide piece

¡

To remove and install, pull out/slide
in bumper cover parallel out of
guide pieces (left and right sides).



4. Wheelhousing liner

5. Screw

¡

Qty. 8 for common models
Golf/Jetta

¡

1.5 Nm

¡

Qty. 10 for Jetta GLI Sport



6. Speed nut

¡

Qty. 8 for common models
Golf/Jetta

¡

Qty. 10 for Jetta GLI Sport



7. Cover for headlight cleaning

system

¡

Cover is part of headlight cleaning
system

¡

For special models



8. Spoiler

¡

For common models Golf/Jetta:
clipped in on bumper cover

¡

For Jetta GLI Sport: delivered as
by-pack

¡

It is not necessary to remove when
removing cover



Item - 1 -





9. Air guide grille, left

¡

Clipped in on bumper cover

Front bumper

13/2/2005





10. Air guide grille, center

¡

Clipped in on bumper cover



11. Air guide grille, right

¡

Clipped in on bumper cover



Bumper cover, removing and installing



Removing

- Disconnect release lever from lid lock



63-1, Release

lever, removing

 .

- Remove radiator grille



66-5, Radiator grill, removing

and installing

 .
