9. Operating rod

¡

Press actuator lever with operating
rod



Item - 13 -

against stop and

engage operating rod free of
tension



10. Bolt

¡

22 Nm



11. Lock

¡

Removing



¡

Unclip operating rod



Item - 9 -

,

remove bolt



Item - 10 -

(2 pieces)

and remove lock.



12. Rear lid

13. Actuator lever with linkage clip

Item - 9 -

from motor for

rear lid release.

- Removehex nuts



Item -

7 -

and remove carrier plate



Item - 5 -

.

- Remove motor for rear lid
release

Item - 8 -

from

carrier plate.

- Remove lid trim






Repair Manual, Body Interior, Repair

Group 70, Rear lid trim



- Disconnect connector
from lock.

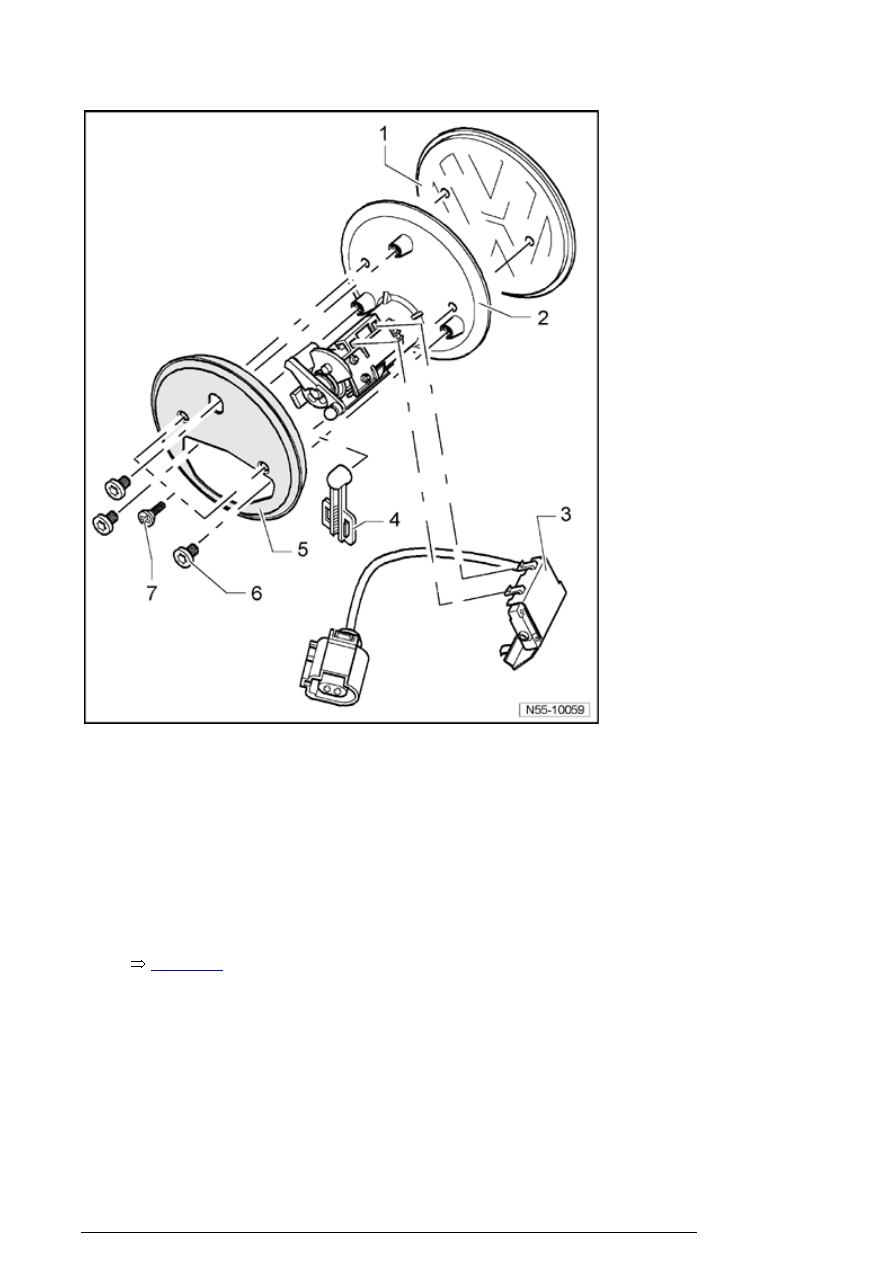

Lock cylinder housing, removing and
installing

Rear lid, (Jetta Wagon)

13/2/2005



1. VW-symbol

¡

consisting of emblem carrier and
message

¡

To install VW symbol, remove
protective foil and adhere to lock
cylinder housing using two-sided
adhesive tape

¡

also bolted to lock cylinder housing



Item - 7 -





2. Lock cylinder housing

¡

Removing

- Remove rear lid trim




Rear lid, (Jetta Wagon)

13/2/2005







¡

Installing:



3. Micro-switch

¡

for vehicles with central locking
system

¡

for vehicles without central locking
system

¡

Allocation

 Original parts

distributor

¡

Removing and installing



55-4,

Micro-switch, removing and
installing





4. Linkage clip

¡

To remove operating rod,
disconnect linkage clip and pull
open



5. Seal

¡

Applied in area of lock cylinder
housing



6. Bolt

¡

Qty. 3



Repair Manual, Body Interior, Repair

Group 70, Rear lid trim



- Disconnect connector for
micro-switch / wiring
harness.

- Remove operating rod at
actuator lever

- Remove screws



Item -

6 -

(3x).

- Remove lock cylinder
housing with VW symbol
from rear lid.



Installation is performed in
reverse order of removal.

Rear lid, (Jetta Wagon)

13/2/2005





¡

4 Nm



7. Bolt

¡

Qty. 2

¡

0.3 Nm

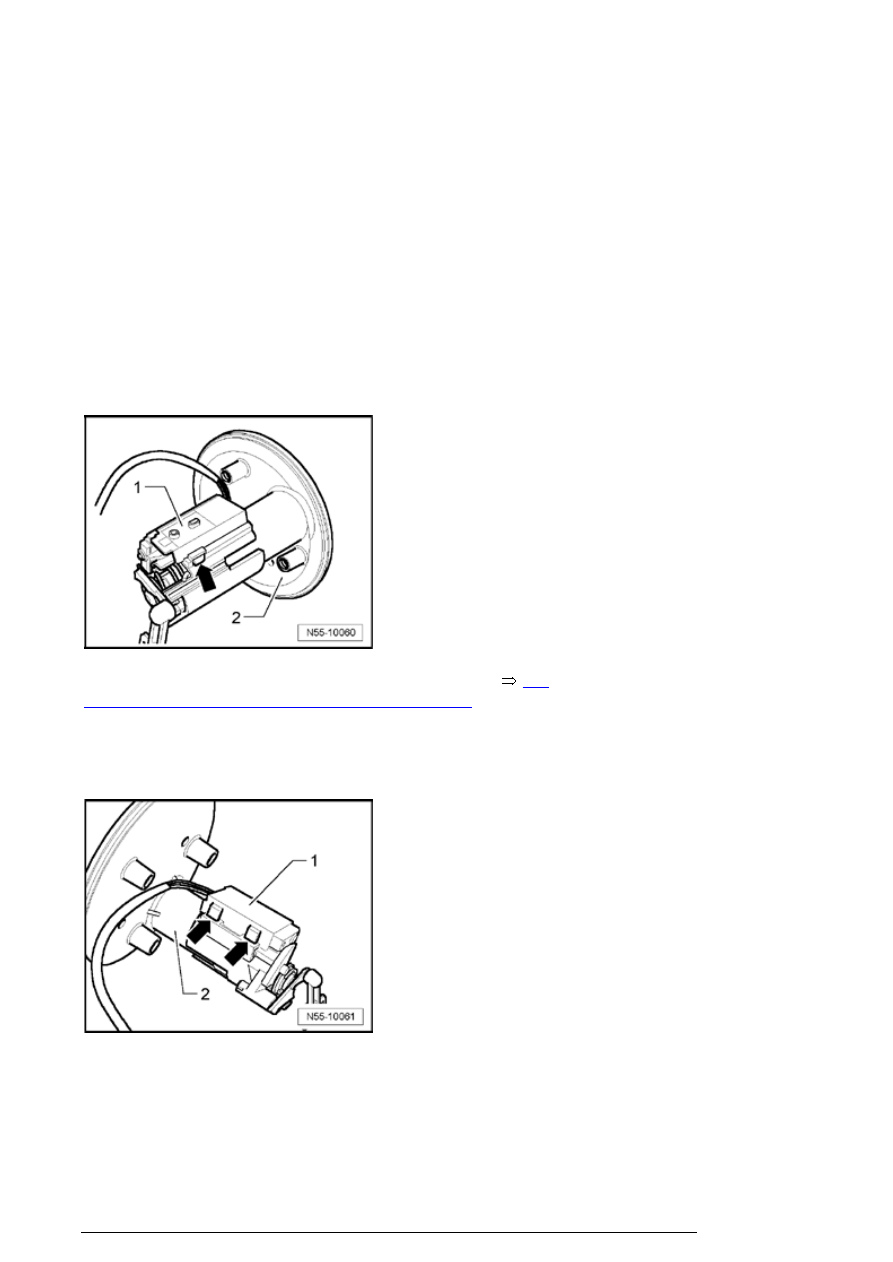

Micro-switch, removing and installing

Removing



- Removing and installing lock cylinder housing - 2 -



55-

4, Lock cylinder housing, removing and installing

 .

- Release catches - arrow - at micro-switch - 1 - .



To do so, press catches downward.

- Disengage catches - arrows - of micro-switch - 1 - from
lock cylinder housing - 2 - .

- Remove micro-switch - 1 - from lock cylinder - 2 - .

Installing
