Installing:



3. Micro-switch

¡

For vehicles with central locking
system

¡

For vehicles without central locking
system

¡

Allocation

 Original parts

distributor

¡

Removing and installing



55-3,

Micro-switch, removing and
installing





4. Linkage clip

¡

To remove operating rod,
disconnect linkage clip and pull
open



5. Seal

¡

Attached in area of lock cylinder
housing



6. Bolt

¡

Qty. 3



Repair Manual, Body Interior, Repair

Group 70, Rear lid trim



- Disconnect connector for
micro-switch / wiring
harness.

- Remove operating rod at
actuator lever.

- Remove screws



Item -

6 -

(3x).

- Remove lock cylinder
housing with VW symbol
from rear lid.



Installation is performed in
reverse order of removal.

Rear lid (Jetta)

13/2/2005





¡

4 Nm



7. Bolt

¡

Qty. 2

¡

0.3 Nm



Micro-switch, removing and installing

Removing



- Removing and installing lock cylinder housing - 2 -



55-

3, Lock cylinder housing, removing and installing

 .

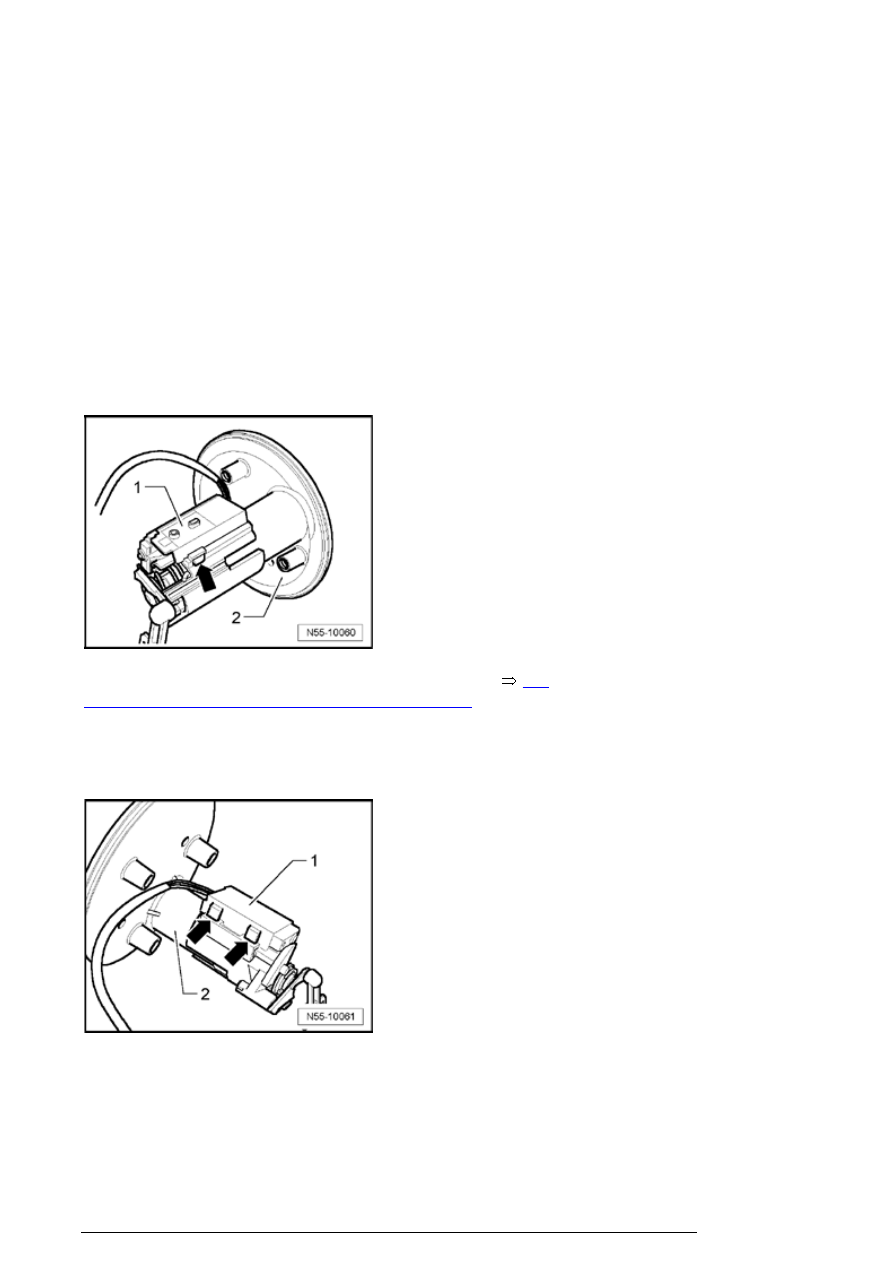

- Release catches at micro-switch - 1 - .

To do so, press catches downward - arrow - .

- Disengage catches - arrows - of micro-switch - 1 - from
lock cylinder housing - 2 - .

- Remove micro-switch - 1 - from lock cylinder - 2 - .

Installing



Rear lid (Jetta)

13/2/2005

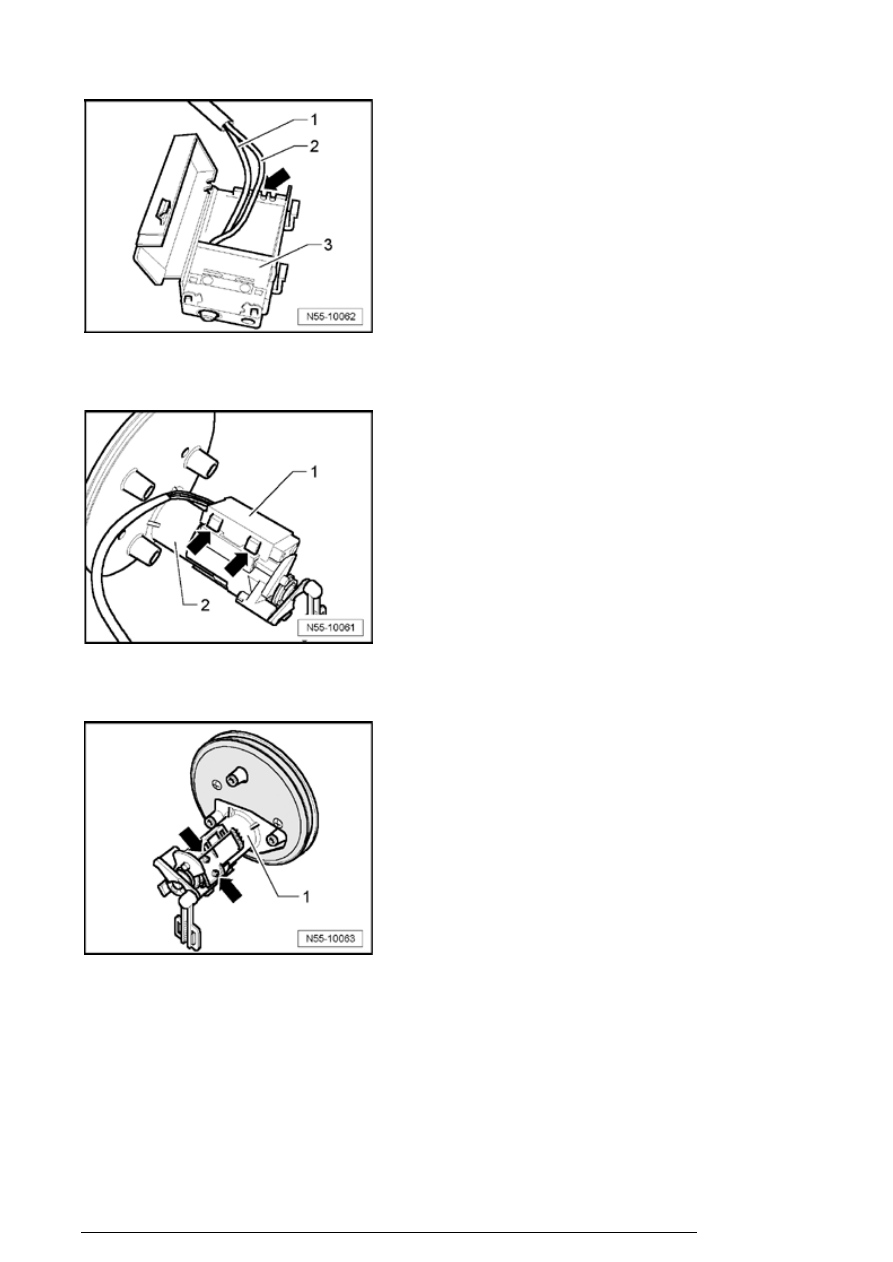

- Secure wires - 1 - and - 2 - in retaining profile - arrow - of
micro-switch - 3 - .

- Lock catches - arrows - of micro-switch - 1 - into lock
cylinder housing - 2 - .

- Make sure that micro-switch is positioned with securing
tabs - arrows - on lock cylinder housing - 1 - .

- Before locking micro-switch, if must be checked that wires
are lying correctly in retaining profile of micro-switch and
lock cylinder. If this is not case and micro-switch is locked,
wires/micro-switch may be damaged.

Rear lid (Jetta)

13/2/2005

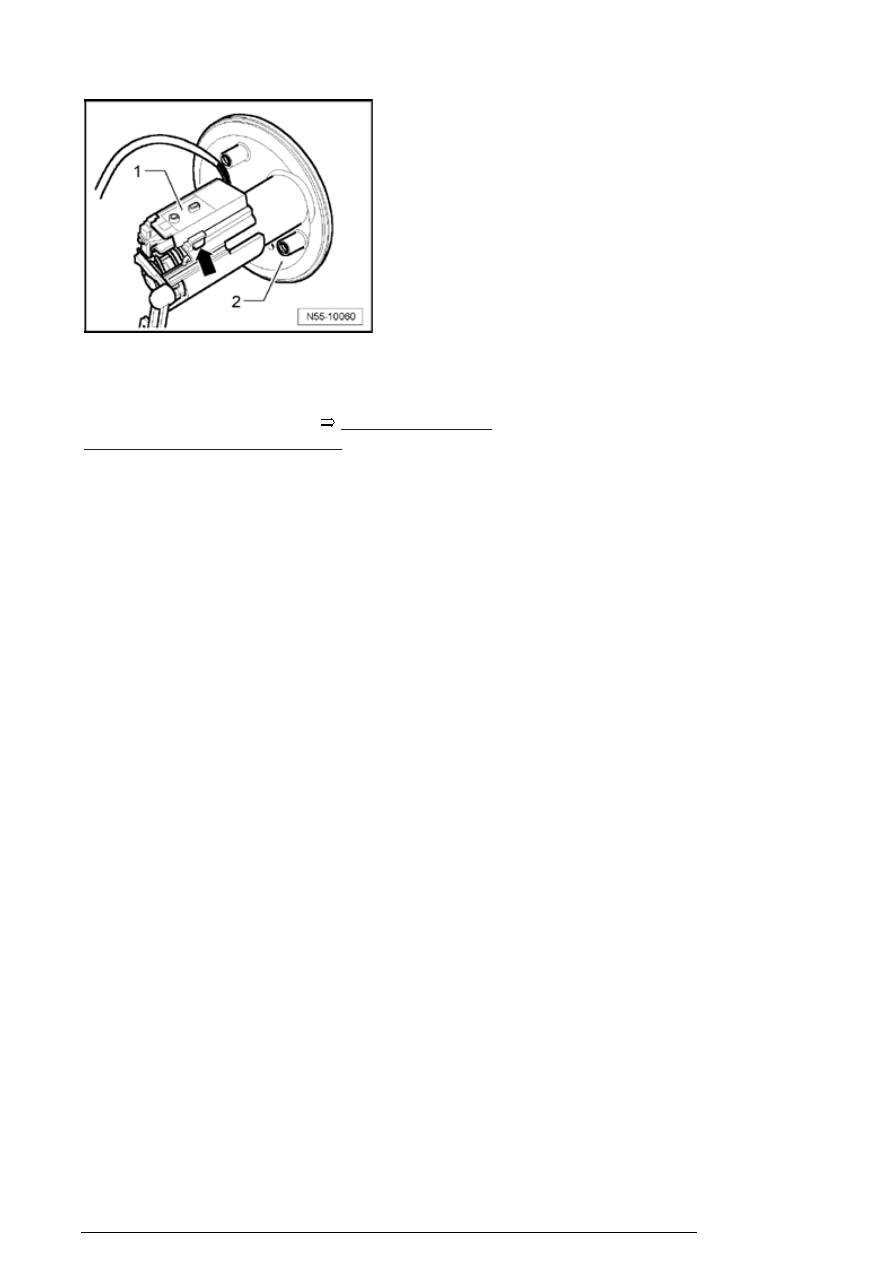

- Lock micro-switch - 1 - with lock cylinder housing - 2 - .
Make sure that catch - arrow - is locks correctly.

- Install lock cylinder housing



55-3, Lock cylinder

housing, removing and installing



Rear lid (Jetta)

13/2/2005
