11. Rod clip

¡

For lid lock



12. Rod clip

¡

For actuator



secured with a bolt).

- Unclip pull lever for lid
lock (operating rod for
central locking system if
necessary), pry out locking
clamp



Item - 5 -

and

remove lock cylinder
housing from grip plate



Item - 3 -

.

Rear lid (Golf)

13/2/2005

55 - 3





Rear lid (Jetta)



Tools

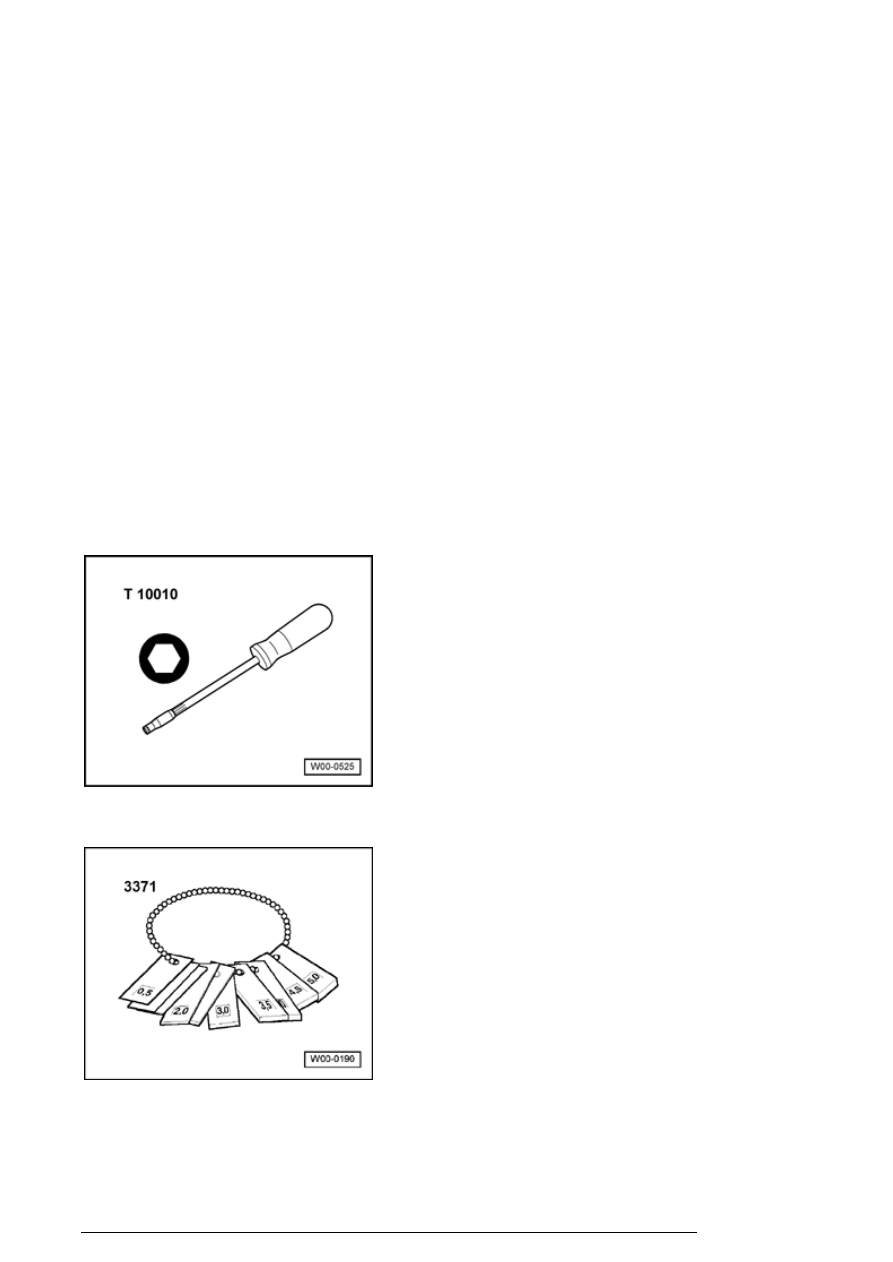

Special tools, testers and auxiliary items required

Socket wrench T10010


Adjusting gauge 3371

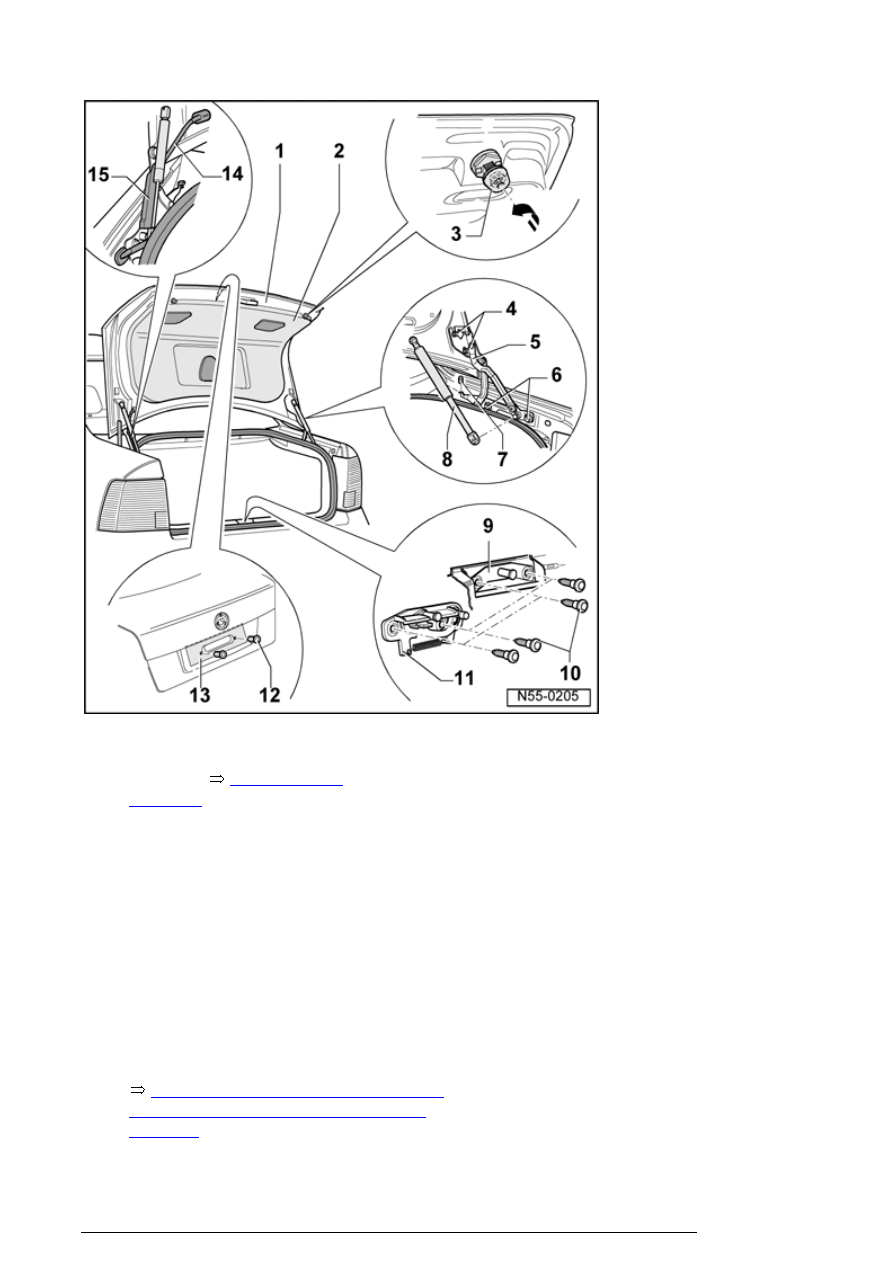

Rear lid (Jetta), assembly overview



Rear lid (Jetta)

13/2/2005



1. Rear lid

¡

Adjusting



55-2, Rear lid,

adjusting



¡

Gap dimension Body panel gaps;
Body, rear



2. Trim

¡

Removing and installing








Lid adjustment if performed as
for Golf



Repair Manual, Body Interior, Repair

Group 70, Rear lid trim removing and
installing



Rear lid (Jetta)

13/2/2005

3. Rubber stop

¡

Adjusting



55-2, Rear lid,

adjusting





4. Hex nuts

¡

22 Nm



5. Hinge

6. Bolt

¡

22 Nm



7. Rubber buffer

8. Gas-filled strut

¡

Removing and installing



55-2,

Gas-filled strut, removing



¡

Venting gas



55-2, Releasing gas

from gas-filled strut





9. Lock plate

¡

adjusting - within elongated holes

¡

Gap dimension Body panel gaps;
Body, rear



10. Bolt

¡

22 Nm



11. Lock plate

¡

Only for USA



12. Pop rivet

¡

Tighten using Pop rivet tongs
V.A.G1765A



13. Identification plate

¡

Press on only on hatched area

Rear lid (Jetta)

13/2/2005
