-  Remove adhesive residue completely and grind

flange smooth and clean





Replacement part





 Partial quarter panel





 Adhesive DA 001 730 A1





 Dampener/insulation





 Adhesive butyl AKL 450 005 05





 AKD 476 KD5 05





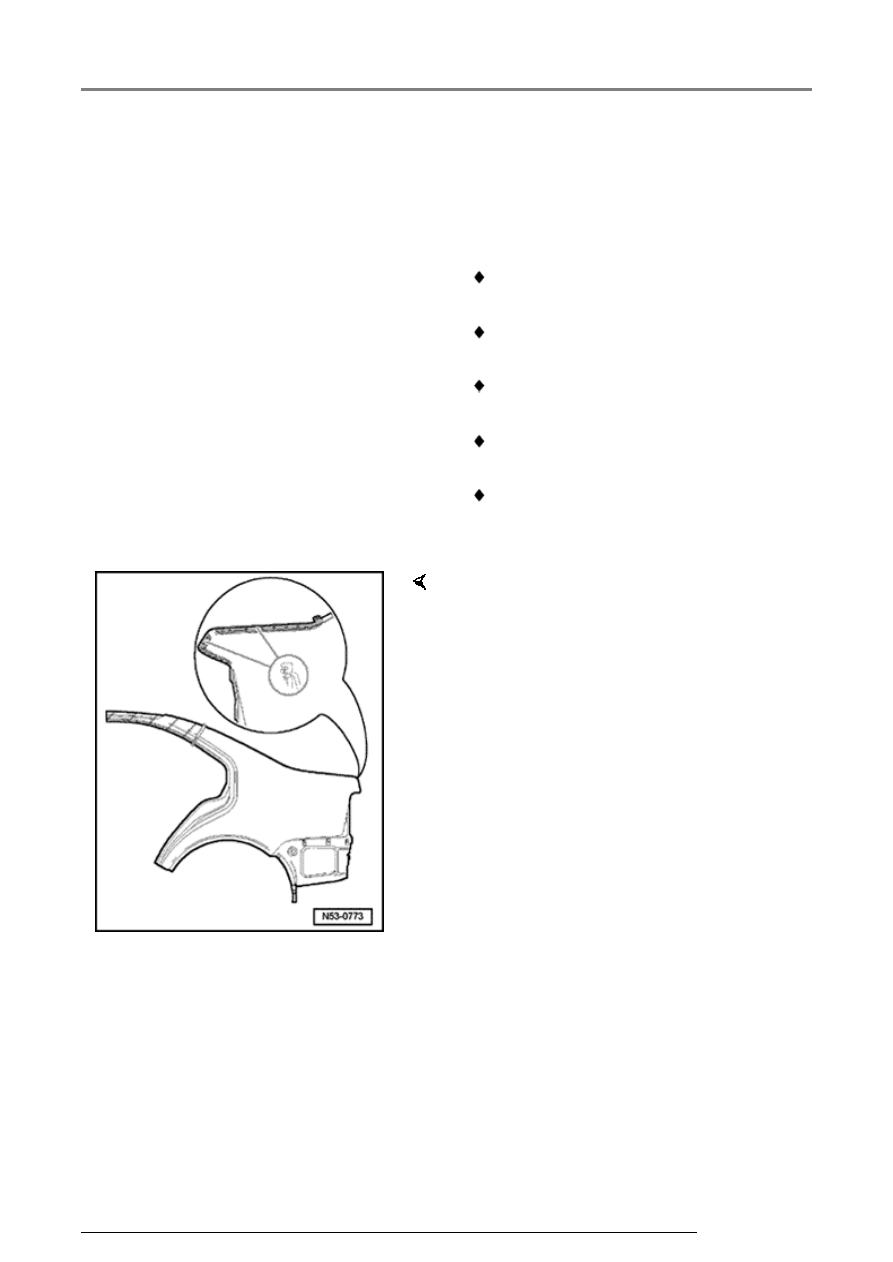

Preparing new part



-  Transfer separating lines to new part and cut out

high lighted area.

-  Drill new part in flange/contact area.

-  Clean/degrease flange area.

53 55 55 00 Quarter panel, partial replacement (Jetta)

13/2/2005

53-59







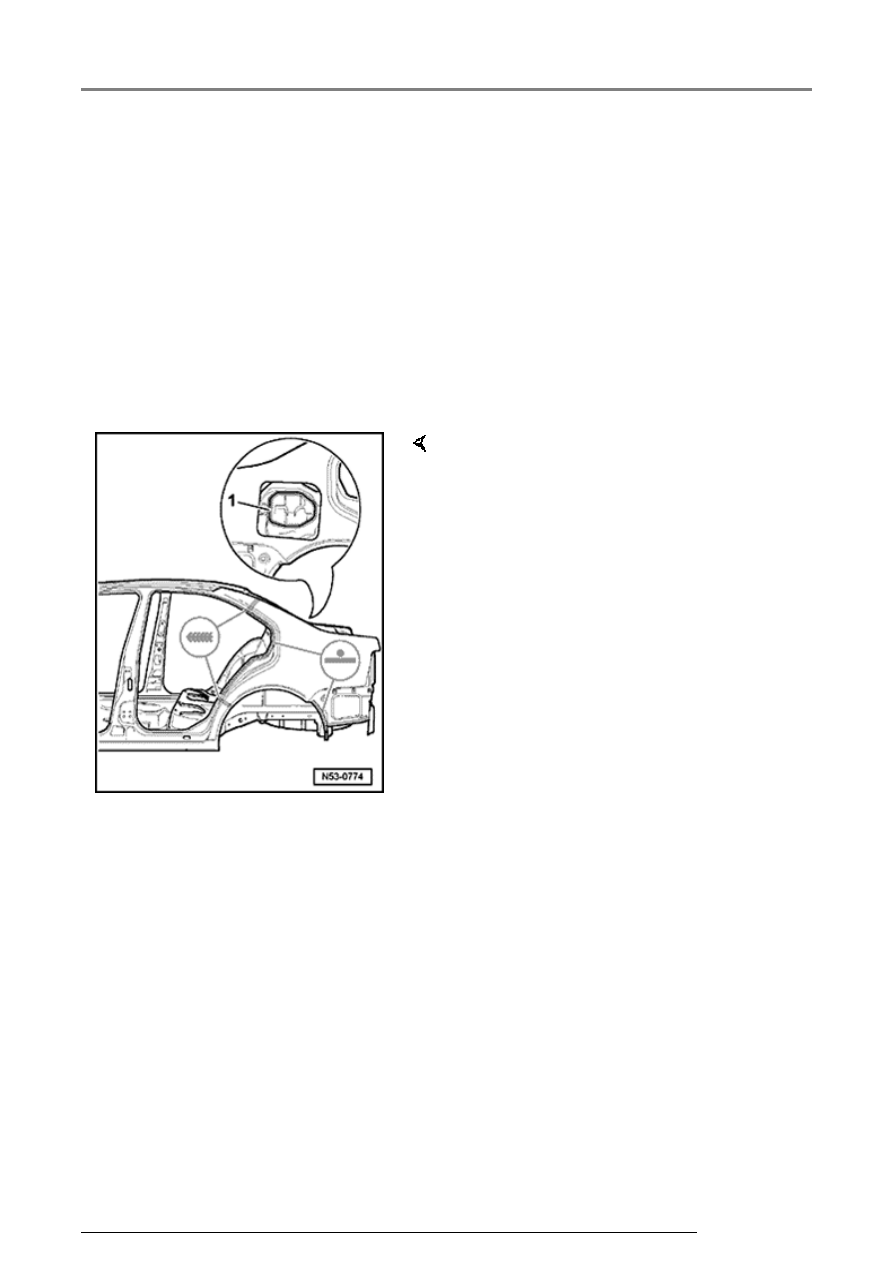

Foamed area



-  Bond dampener/insulation -1-

both sides with butyl bead and
press securely to C-pillar
reinforcement.

-  Apply AKD 476 KD5 05 on lower

edge for striker reinforcement (on
quarter panel).



Note:

Study repair notes



Page 00-6

 .

CAUTION!



New part must be welded with in
30 min., otherwise adhesion
properties are affected.



-  Apply 2 - 3.5 mm dia. (0.14 in.)

beads of adhesive on flange -2-.

53 55 55 00 Quarter panel, partial replacement (Jetta)

13/2/2005

53-60







Welding in place





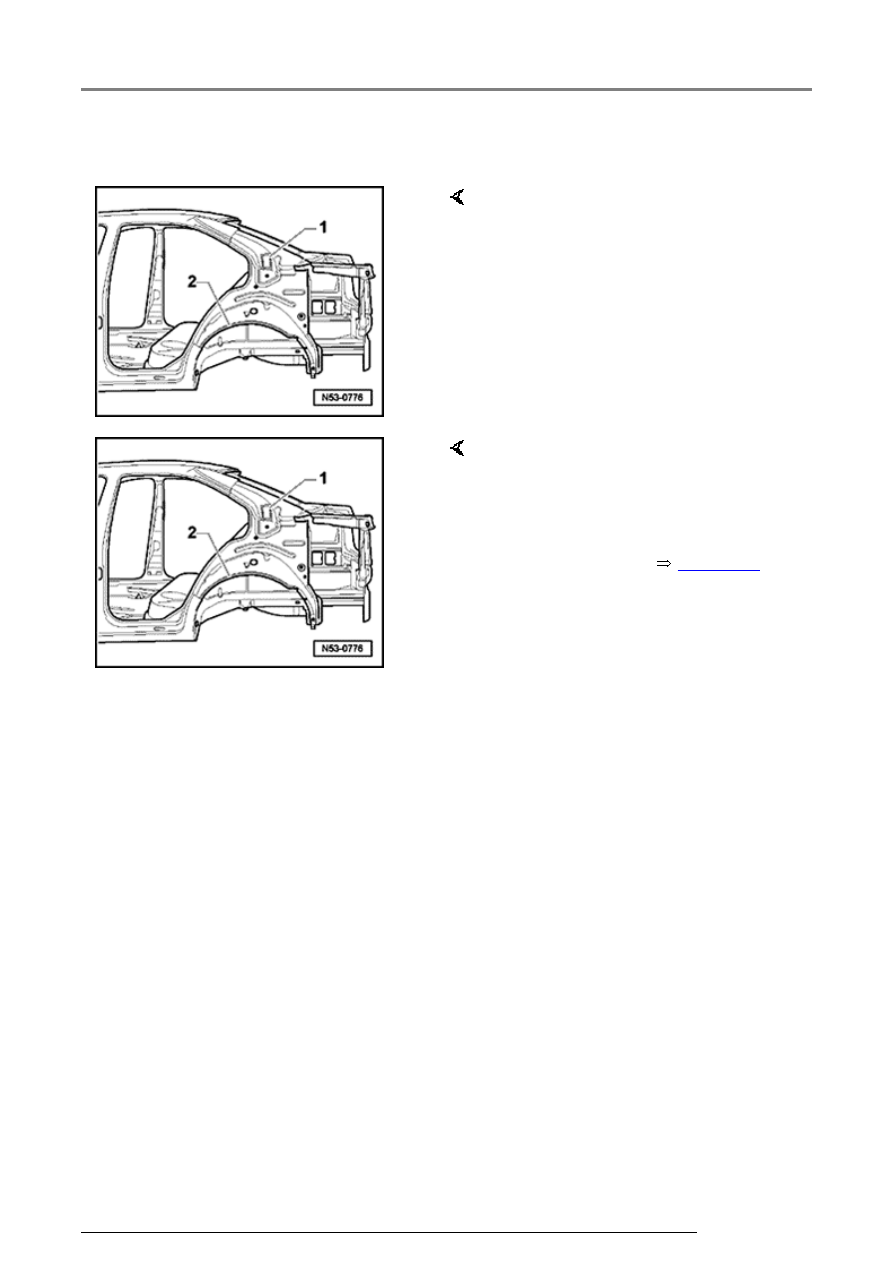

-  Install and secure new part with vehicle on

wheels or fixture.





-  Check gaps/mating lines dimensions with

adjacent parts.





Note:





Before welding right quarter panel, apply bead of
butyl -1- at fuel filler neck area.



-  Butt weld seam, SG-weld continuous seam

-  Weld remaining seam, SG-plug weld seam.

53 55 55 00 Quarter panel, partial replacement (Jetta)

13/2/2005

53-61





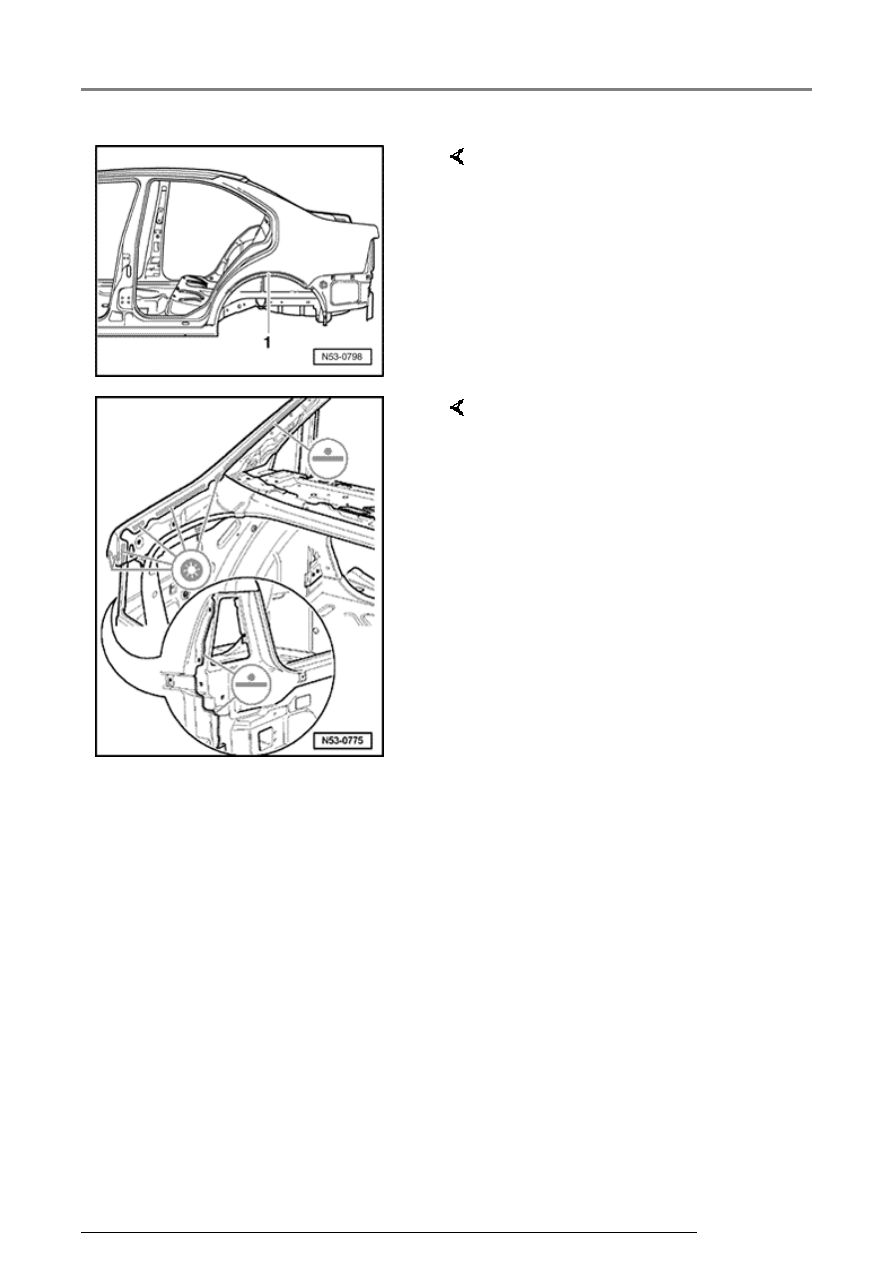

-  Reform/compress wheel house

flange.

-  Wipe off excess adhesive and

seal.



Note:

Fuel filler neck area must be sealed
additionally with AKD 476 KD5 05

-  Weld quarter panel, RP-spot

weld, SG-plug weld.

53 55 55 00 Quarter panel, partial replacement (Jetta)
