Volkswagen Golf / Golf GTI / Jetta. Manual - part 640

53-46







Replacement part





 Long member





 Rear long member





 Adhesive butyl ADL 450 005 05





 Dampener/insulation





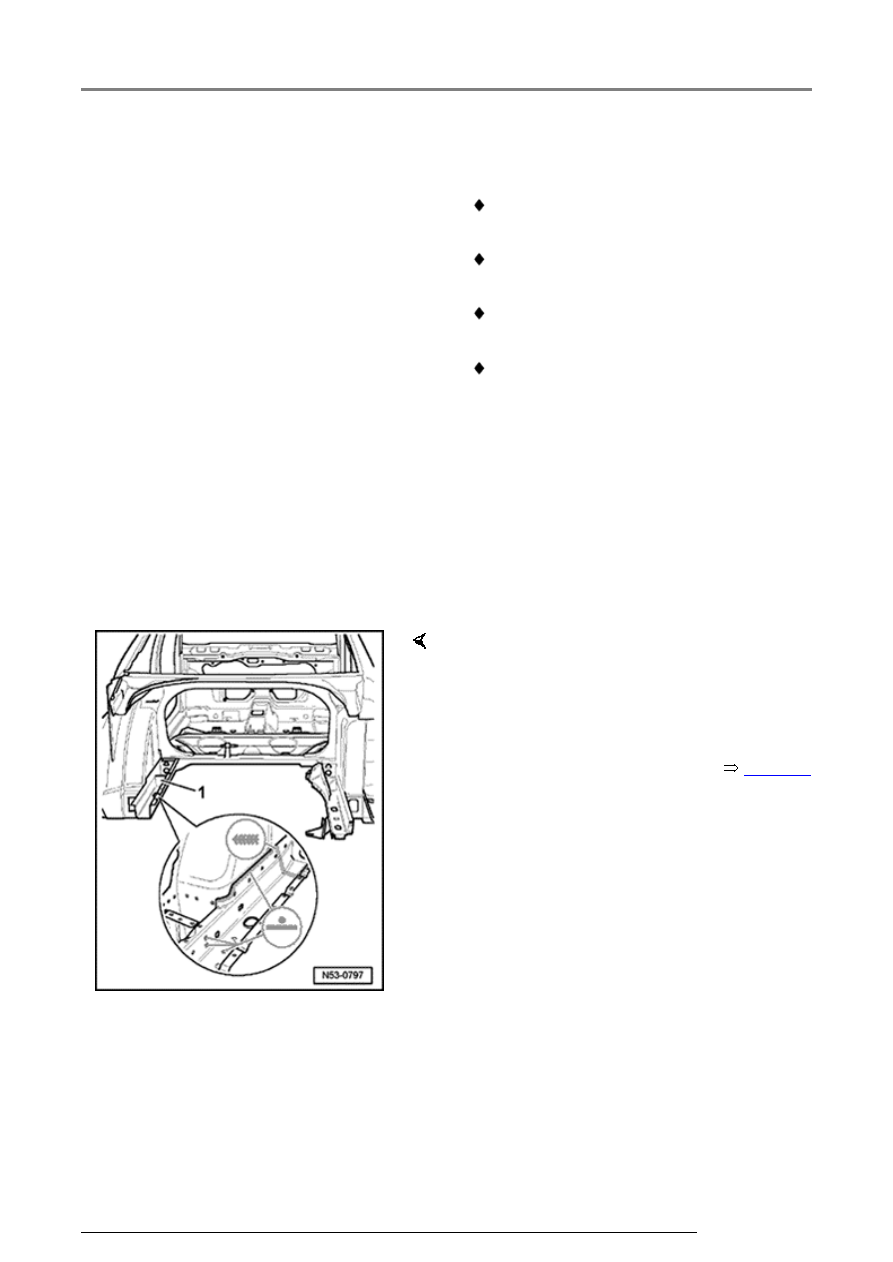

Preparing new part





-  Transfer separating lines to new part and cut

out.





Welding in place





-  Position long member relative to adjoining parts

and secure.



-  Butt weld long member, SG-plug weld seam.

-  Spot weld rear long member, RP-spot weld.

-  Apply butyl adhesive to dampener/insulation and

press onto long member.

-  Spot weld rear long member,



Page 53

53 47 55 52 Long member, partial replacement (Jetta)

13/2/2005

53-51





53 55 55 10
Quarter
panel,
partial
replacement
(Golf 4-
door)

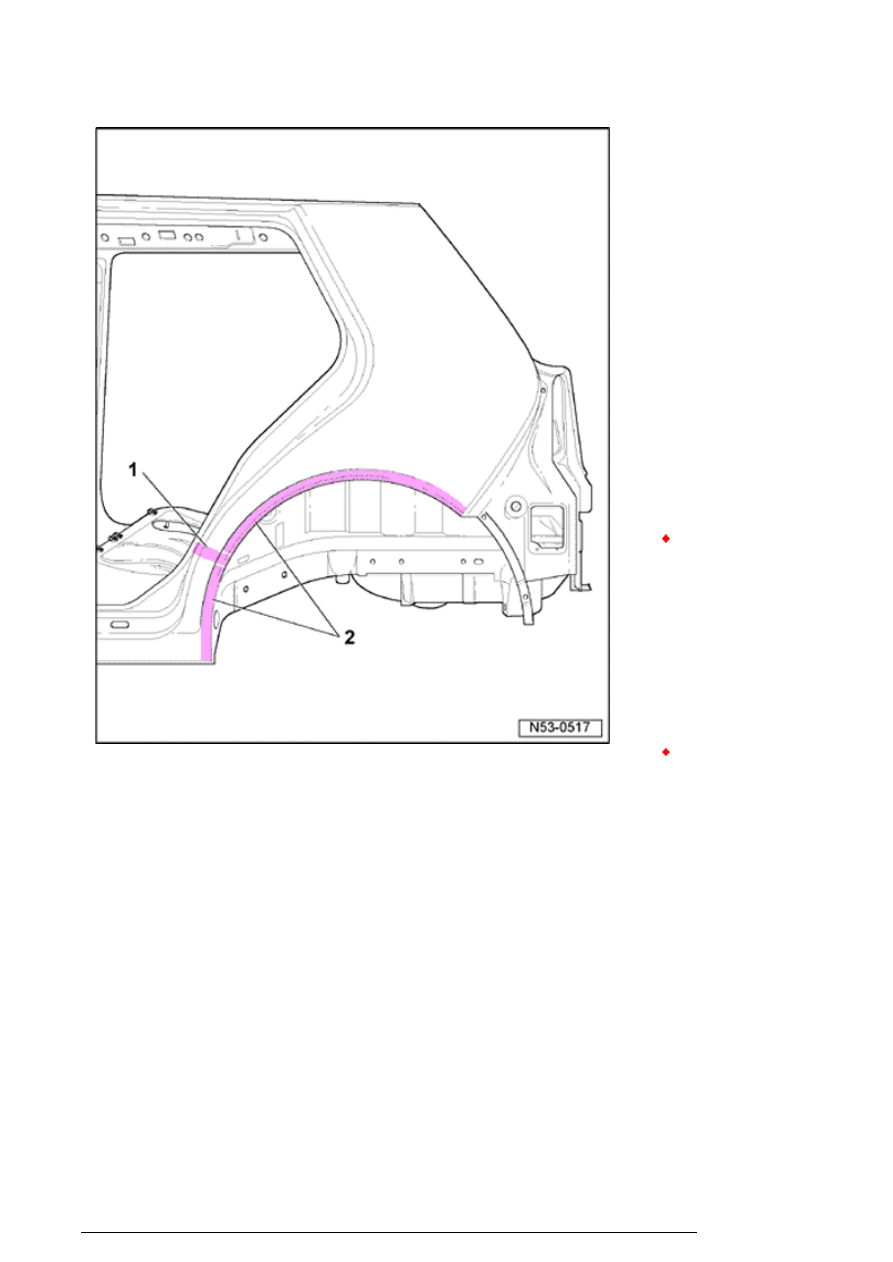

WARNING!



Note:

Make separation
cuts only with body
saw VAG1523 or
with air hammer
VAG1577.

1 - Foamed

area

2 - Bonded

area



Welding,
separating
using spark
generating
tools in the
foam area
creates gases,
therefore, do
not use these
processes.





Use 2-K filler
material to
smooth out
irregularities.



-  Before

performing
grinding work
scrape out as
much foam
residue as
possible.

53 55 55 10 Quarter panel, partial replacement (Golf 4-door)

13/2/2005

53-52

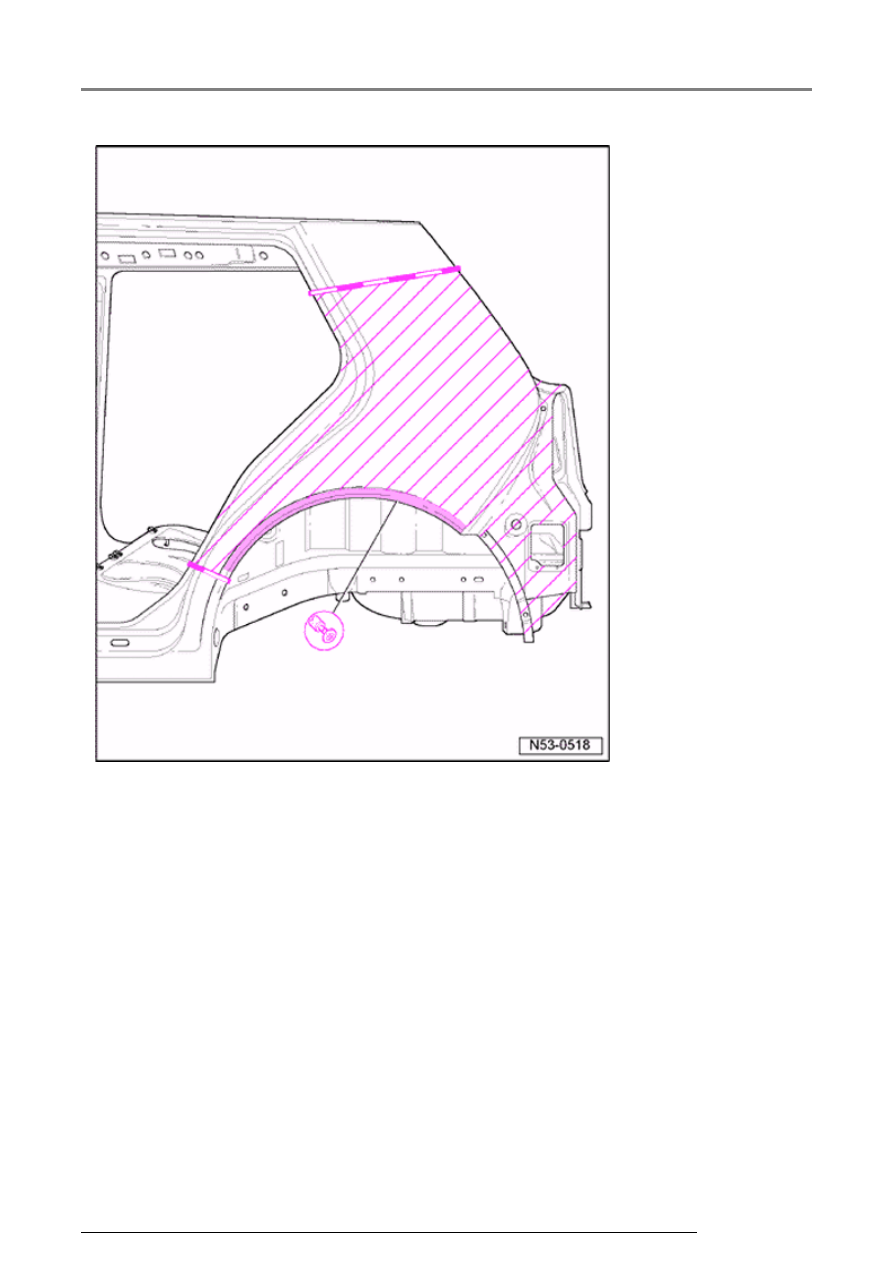

   Cutting

location

Note:

Record
replacement
part cut.

-  Make cut to

C-pillar
according
to degree
of damage.

-  Make lower

cut above
rocker
panel.

-  Roughly cut

out quarter
panel.

-  Grind outer

edge of
wheel
house.

-  Separate

original
joint.

53 55 55 10 Quarter panel, partial replacement (Golf 4-door)

13/2/2005

53-53





Replacement part

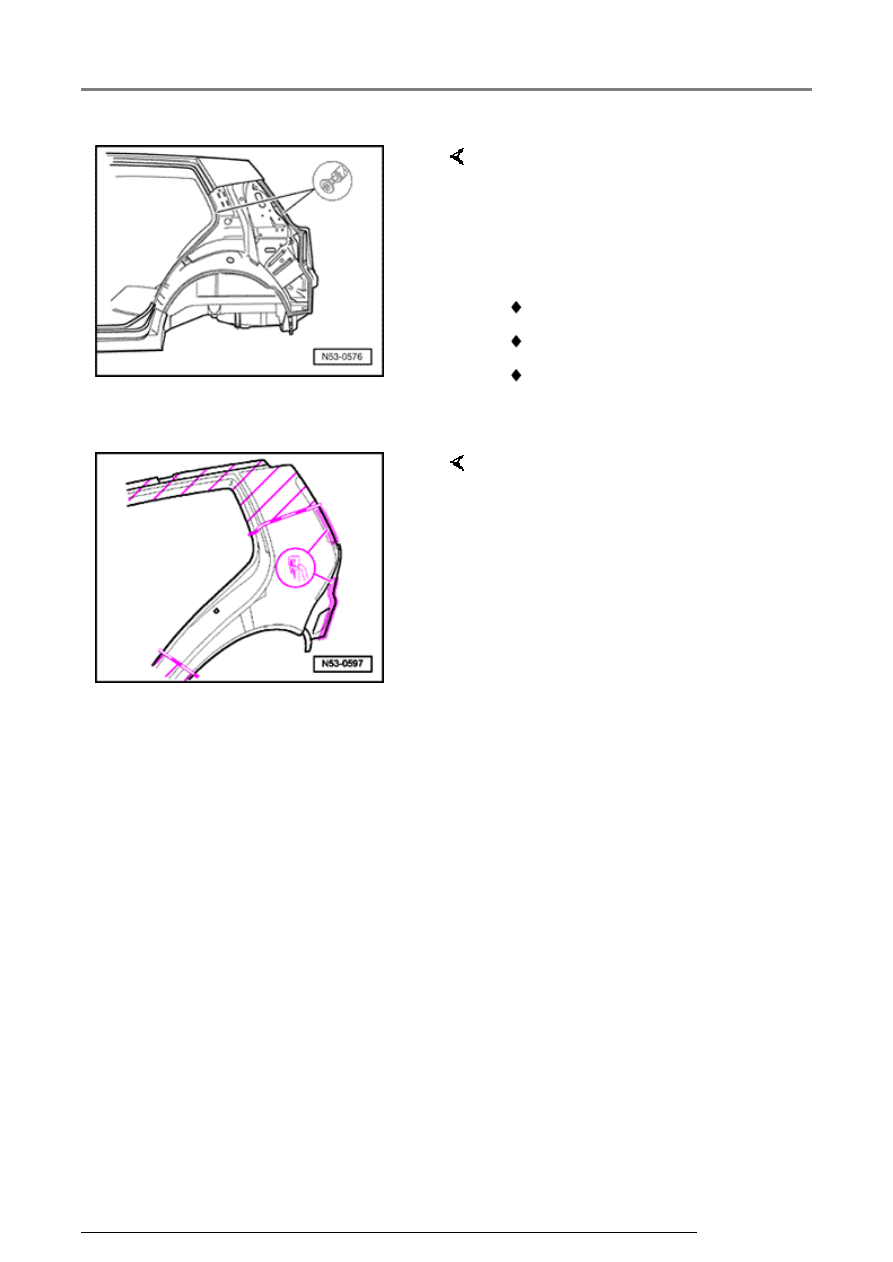

Preparing new part

-  Remove residue

-  Completely remove adhesive

residue and grind surface smooth.

 Partial quarter panel

 Adhesive DA 001 730 A1

 Dampener/insulation



-  Transfer separation lines to new

part and cut out high lighted area.

-  Drill holes in flange area of new

part.

-  Clean/degrease flange.

53 55 55 10 Quarter panel, partial replacement (Golf 4-door)
