Volkswagen Golf / Golf GTI / Jetta. Manual - part 614

51-7

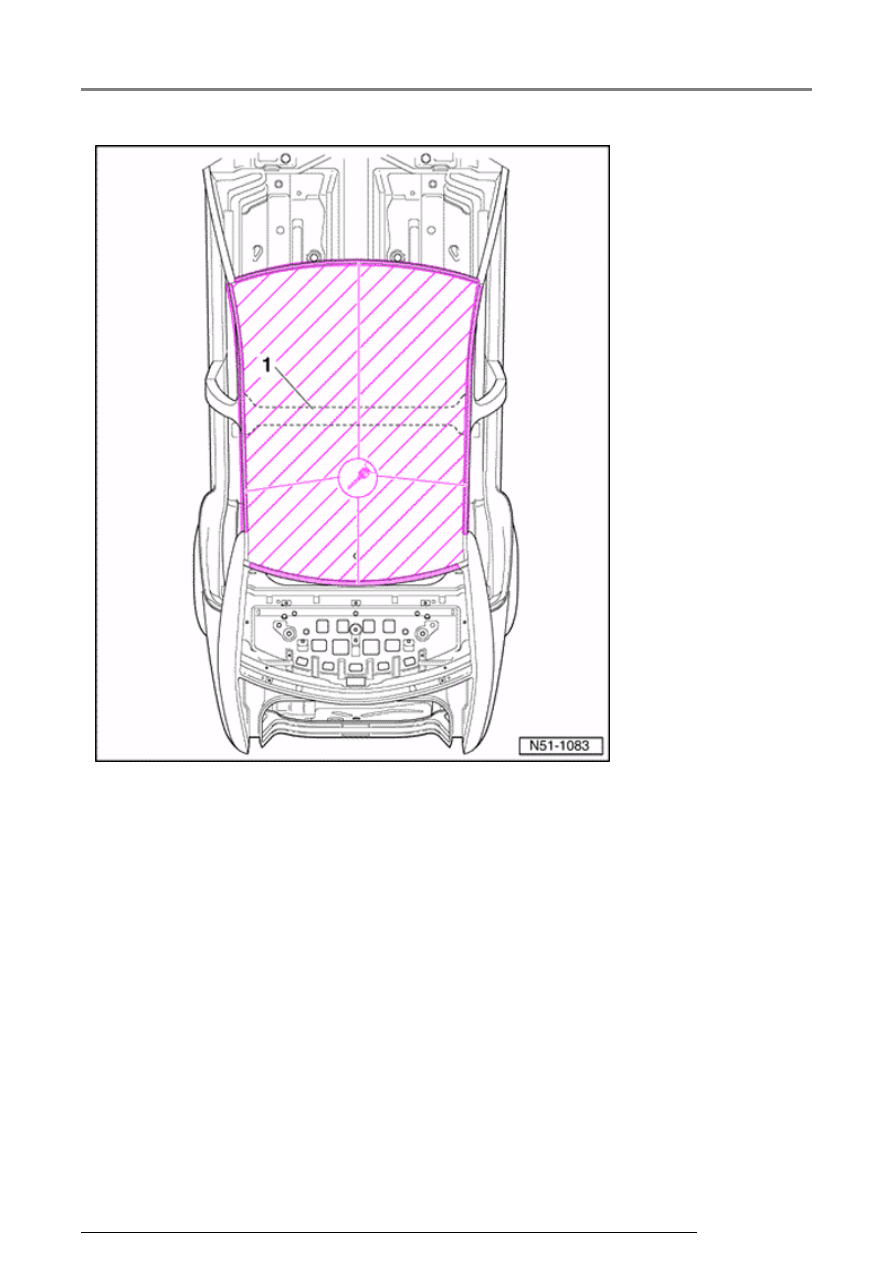

   Cutting

location

1 - Roof

cross
member



- Cut

out
roof



- Clean

out
original
bond



- Remove

excess
material

51 03 55 00 Roof, replacing (Jetta)

13/2/2005

51-8







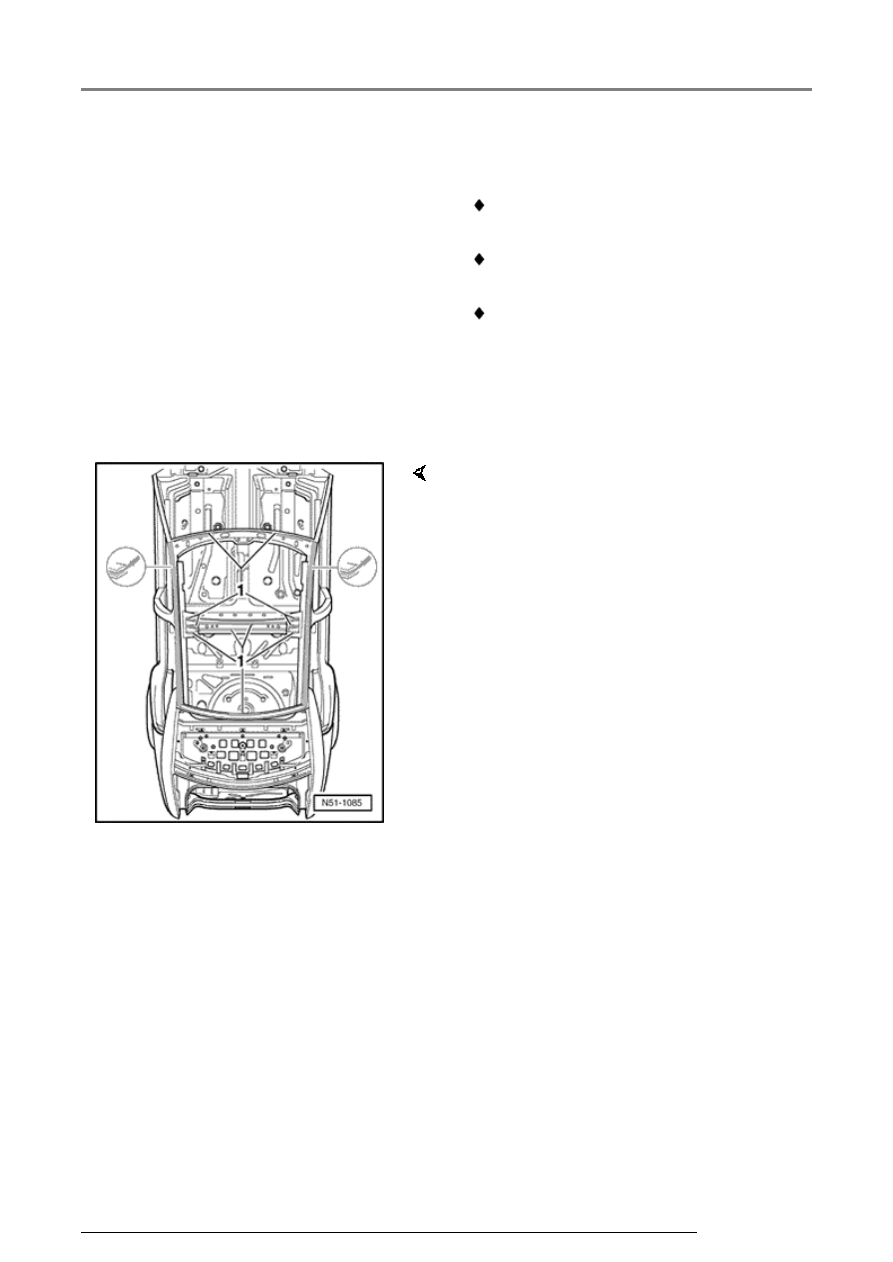

Replacement part





 Roof





 Butyl adhesive sealing cord AKL 450 005 05





 Adhesive: DA 001 730 A1





Welding in place





-  Before welding in roof, apply Butyl adhesive

sealing cord to roof reinforcement.



CAUTION!



New part must be installed within 30 minutes,
otherwise adhesive properties will be impaired.

-  Apply adhesive before welding in place.

51 03 55 00 Roof, replacing (Jetta)

13/2/2005

51-9







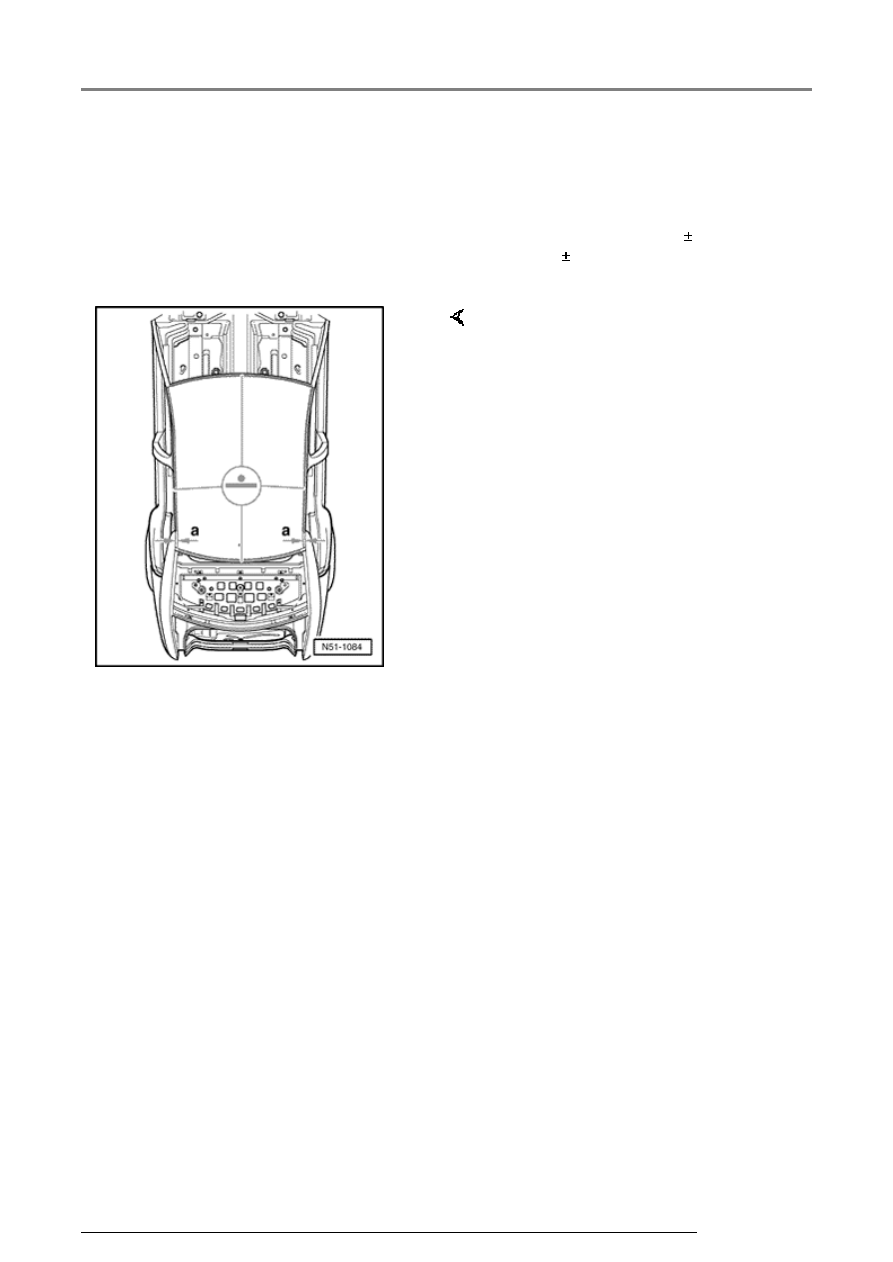

CAUTION!







Check fit with windshield and rear
window. It is essential that
dimension -a- = 13.2   0.6 mm
(0.519   0.023 in.) for roof
moulding to be maintained.





Note:

Seal must be even and thin.
Irregularities will be visible on roof
trim strip (wavy).

-  Weld in roof, RP-spot weld seam.

51 03 55 00 Roof, replacing (Jetta)

13/2/2005

51-10







51 03 55 20 Roof,
replacing (Jetta
wagon)





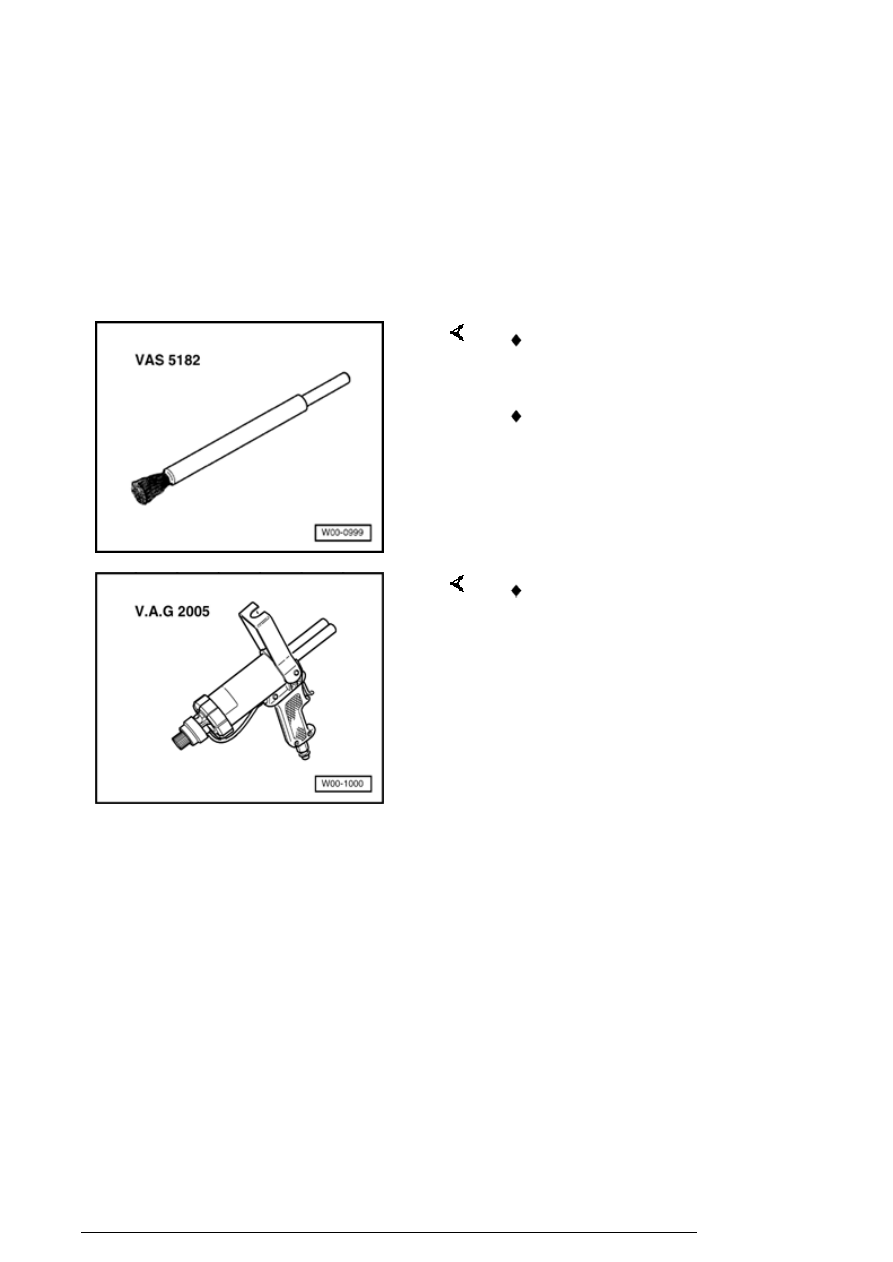

Tools







Special tools and equipment



Note:

 VAS5182 wire brush

 A special hose package with

reduced nozzle diameter is
required for the shielded gas
welder in order to repair the
roof:VAS5023 hose package
VAS5023/2 - injector set



 VAG2005 compressed air - glue

gun

51 03 55 20 Roof, replacing (Jetta wagon)

13/2/2005
