50-21

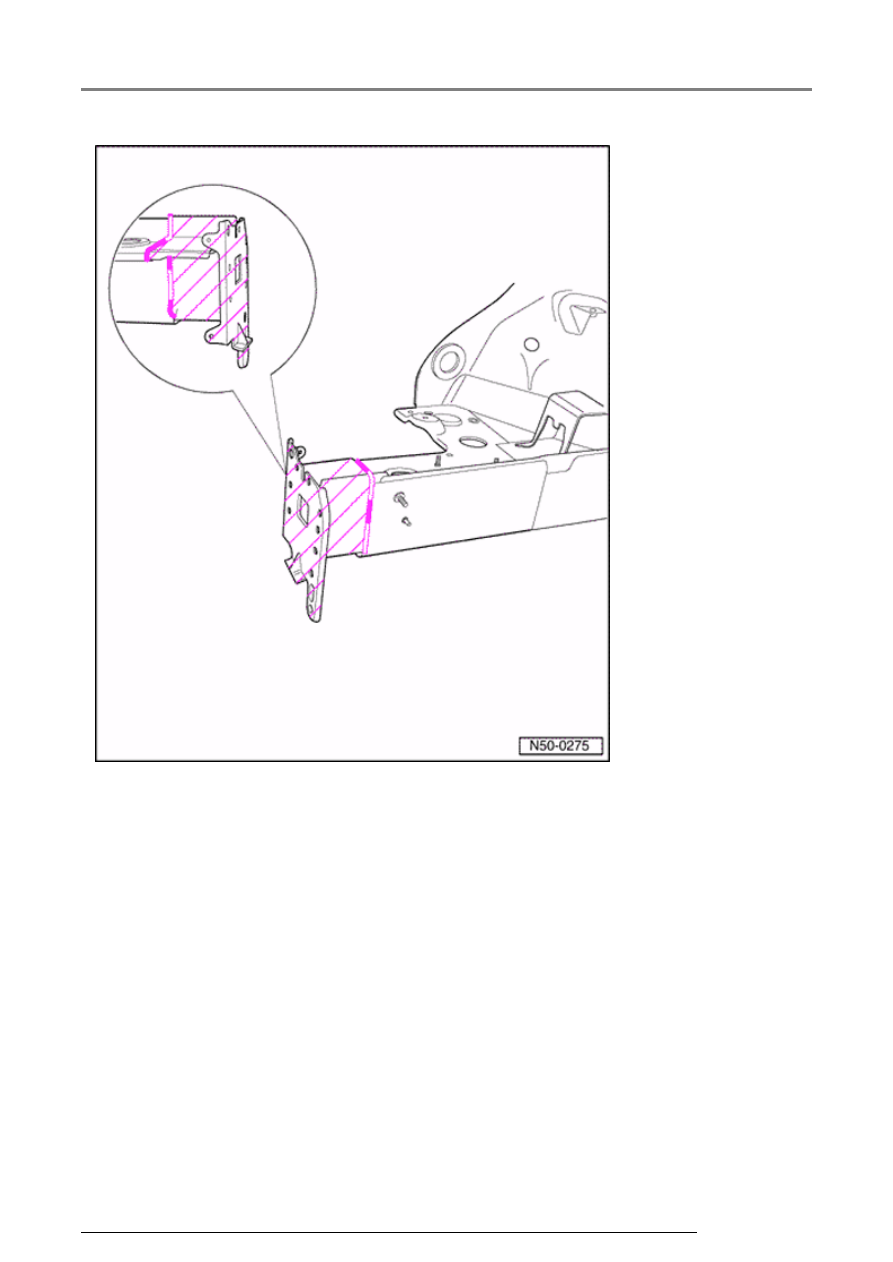

-  Make

parting cut
in front of
weld seam.

-  Remove

excess
material

50 80 55 00 Long member front section, replacing

13/2/2005

50-22







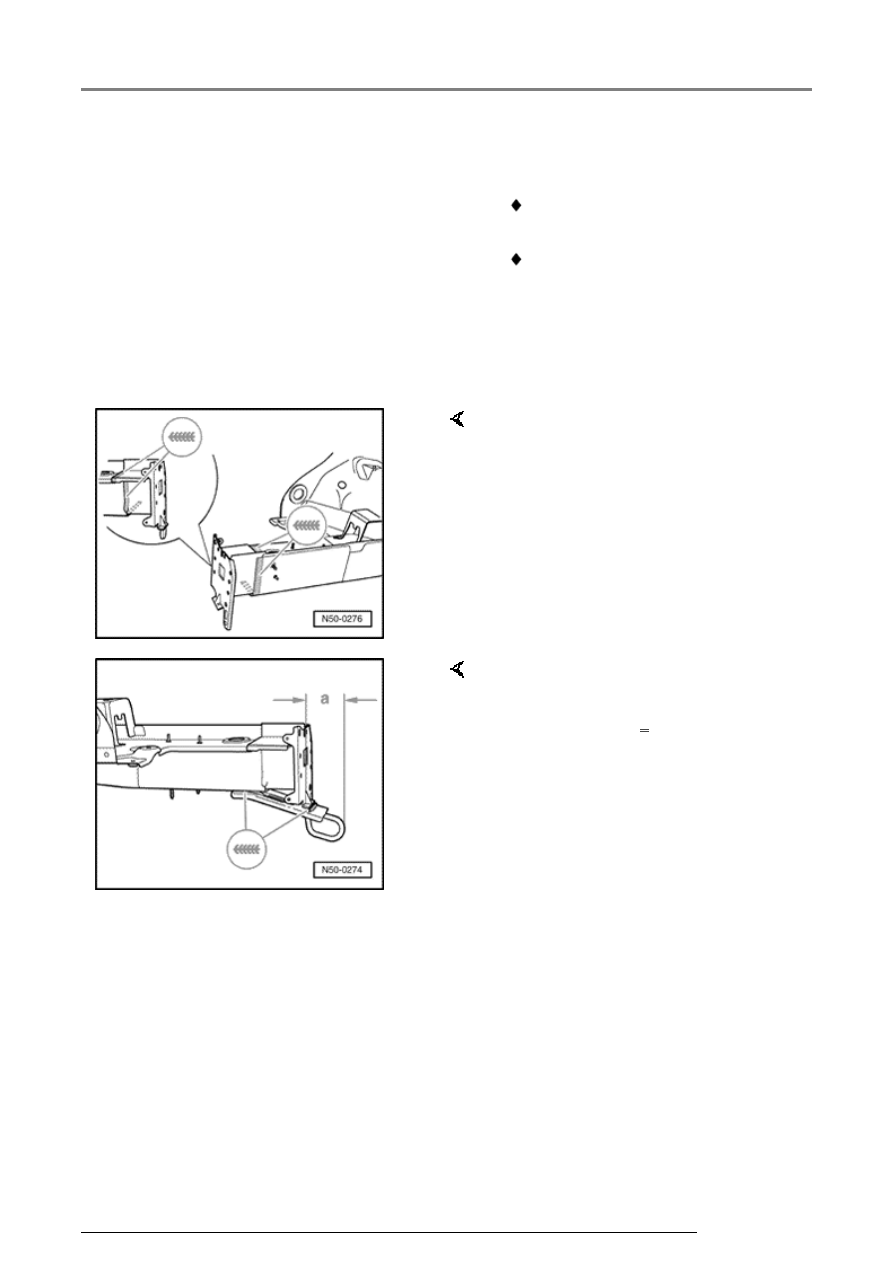

Replacement parts





 Towing eye (right side only)





 Impact damper mount





Welding in place





-  Install new part and secure on

fixture.



-  Weld in impact damper mount,

SG-continuous weld seam.



-  Weld in towing eye, SG-

continuous weld seam.

-  Dimension -a-  70 mm (2.75 in.)

50 80 55 00 Long member front section, replacing

13/2/2005

51-1





51 03 55
00 Roof,
replacing
(Golf)

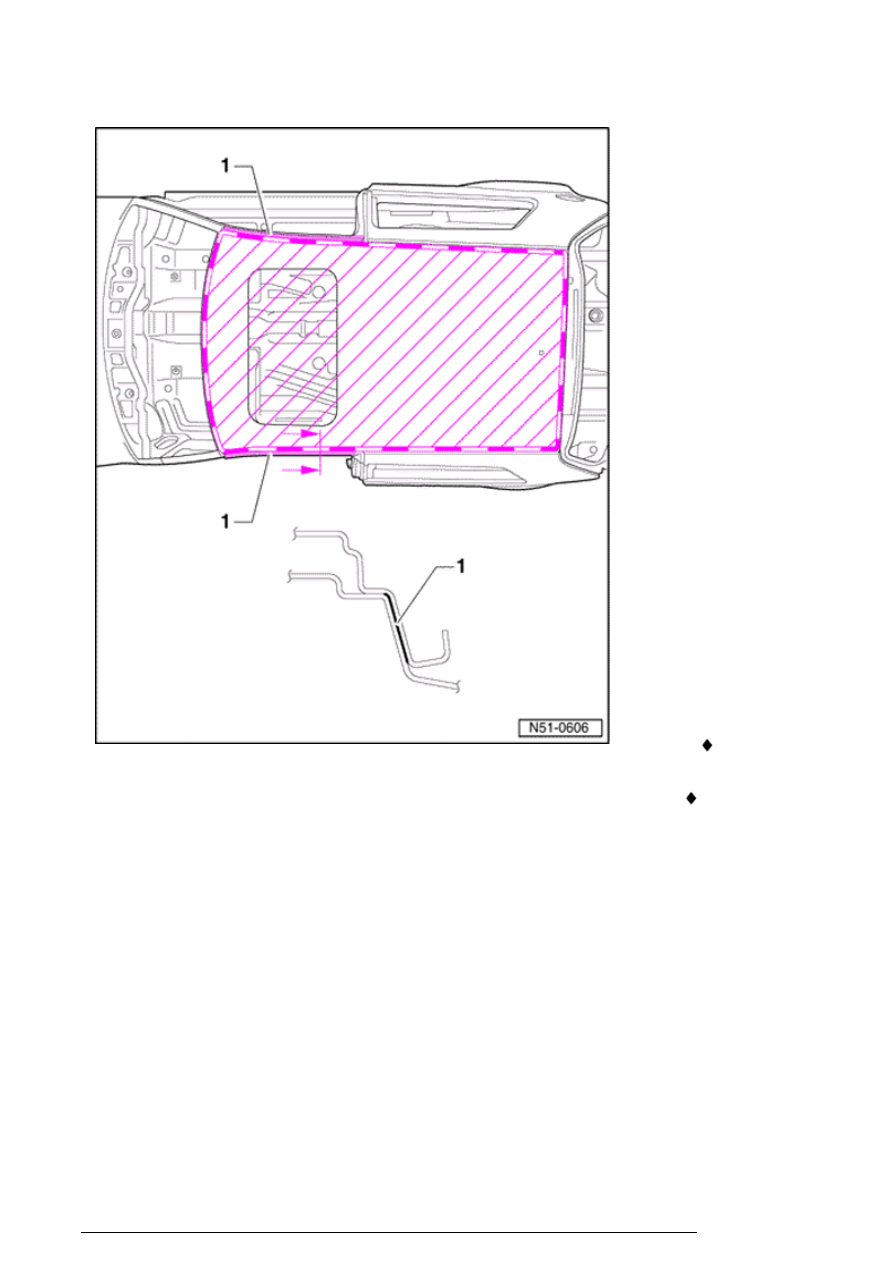

Cutting
location

Note:

Special hose
with reduced
nozzle
diameter is
required for
shielding gas
welding unit to
repair roof.

1 - Bonded

area



- Rough

cut
roof
out.

 VAS5023

Hoses

 VAS5023/2

- Nozzle
set

51 03 55 00 Roof, replacing (Golf)

13/2/2005

51-2







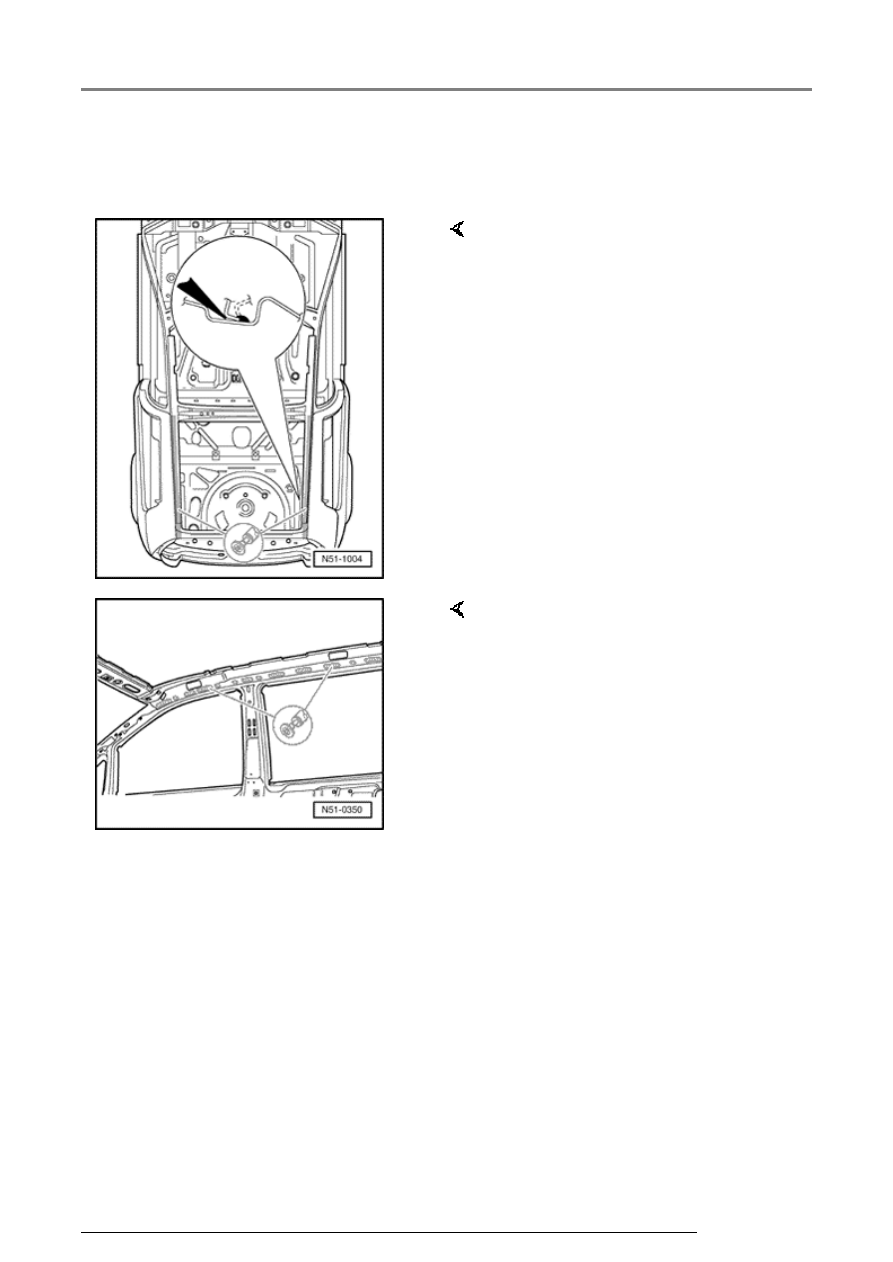

-  Remove sealant from sealing

channel.



Note:

Only grind laser weld seam down. Do
not grind through roof. Roof frame
must be replaced as well if it is
damaged.

-  Grind laser weld seam down,

bend excess material up with a
chisel and remove.

-  Remove excess material.

-  Remove adhesive residue

completely and grind adhesive
surface back to bare metal.



-  Clean spot weld flange, from

inside, to bright surface with a die
grinder and appropriate tool.

51 03 55 00 Roof, replacing (Golf)

13/2/2005
