8. Seal ring

¡

Always replace



9. Intake hose

10. Reservoir

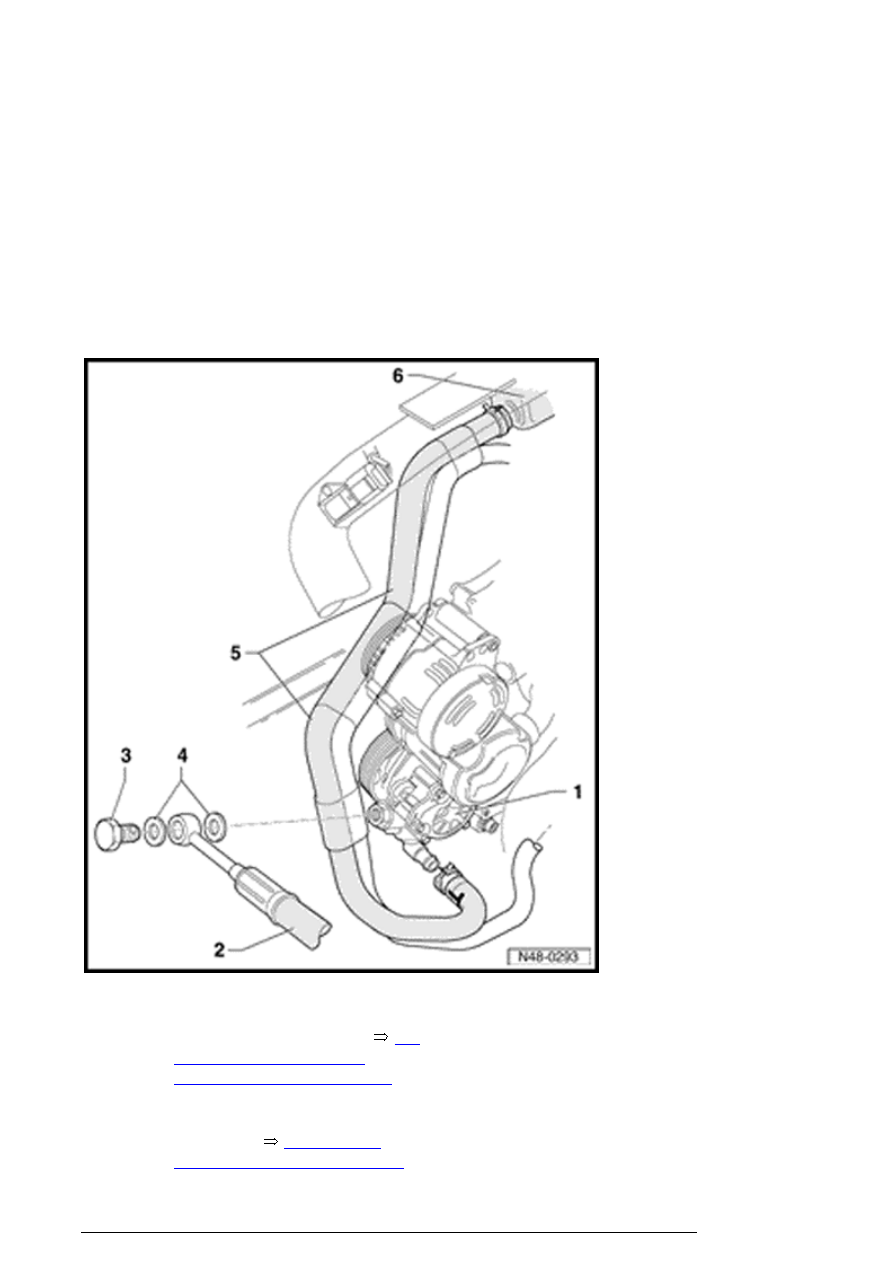

Securing pressure line and intake hose on
vehicles with TDI engine without A/C



1. Power steering pump

¡

Check delivery pressure



48-

6, Power steering pump
delivery pressure, checking



¡

Fill with fluid before installing

⇒

Note page



48-6, Power

steering pump, reservoir and

Power steering pump, reservoir and hydraulic lines



hydraulic lines





2. Pressure line

3. Banjo bolt, 38 Nm

4. Seal ring

¡

Replace



5. Intake hose with coolant hose

6. Reservoir

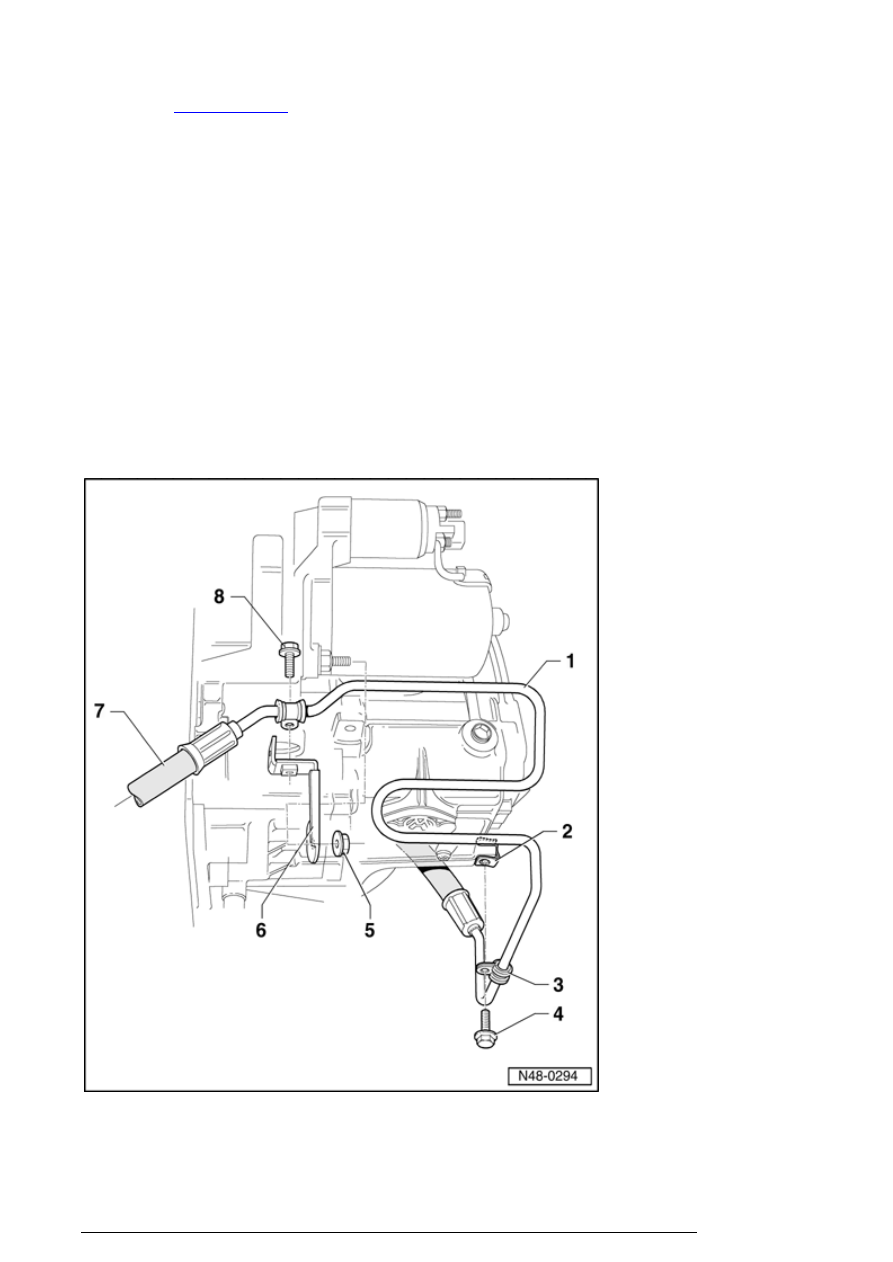

Securing pressure line on 5-speed manual
transmission 02J and 5-speed



1. Pressure line

2. Speed nut

Power steering pump, reservoir and hydraulic lines



3. Clamp

4. Hex bolt, 22 Nm

5. Hex nut, 22 Nm

6. Bracket

7. Pressure hose

8. Hex bolt, 22 Nm

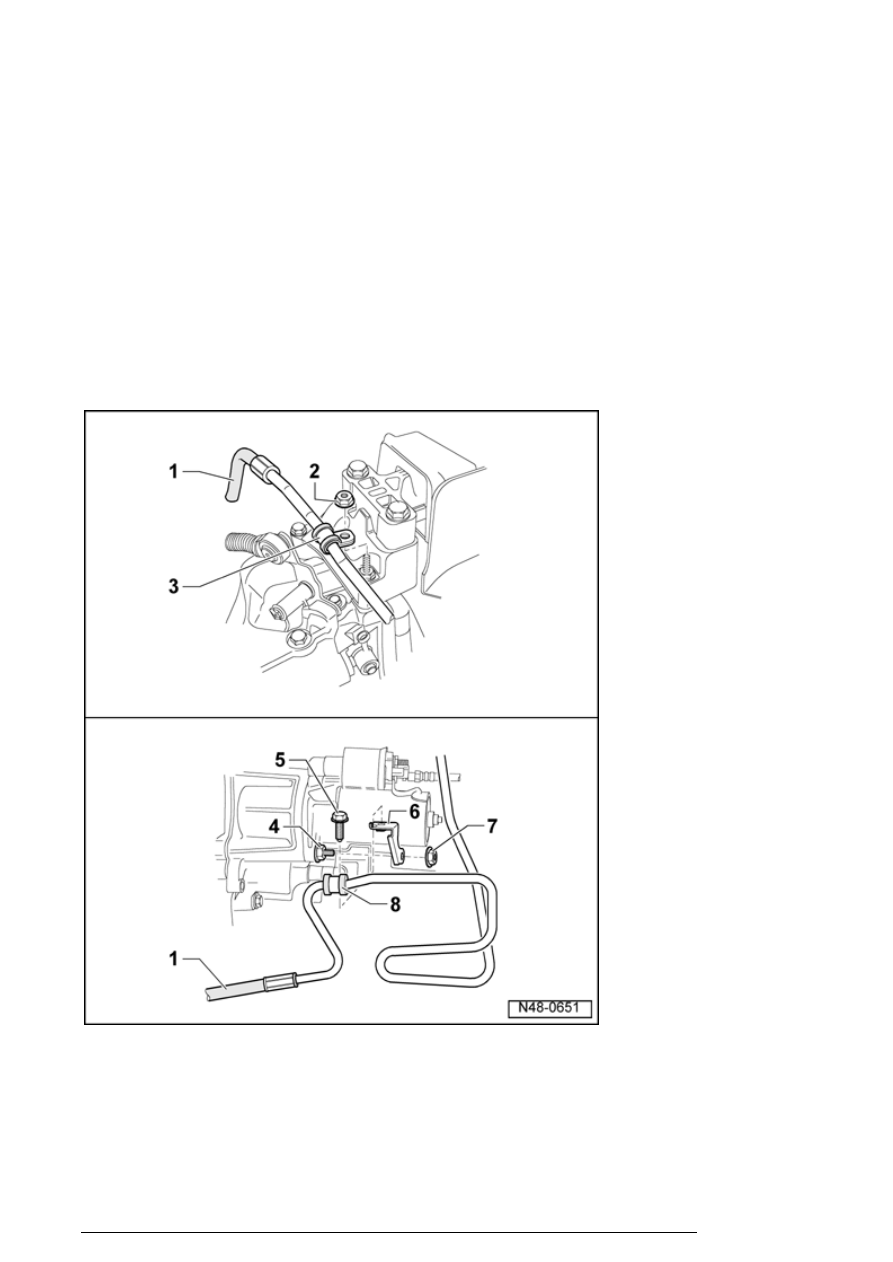

Securing pressure line on 6-speed manual
transmission 02M



1. Pressure line

2. Hex nut, 22 Nm

3. Clamp

4. Securing starter bolt

Power steering pump, reservoir and hydraulic lines



5. Hex bolt, 22 Nm

6. Bracket

7. Hex nut, 22 Nm

8. Clamp

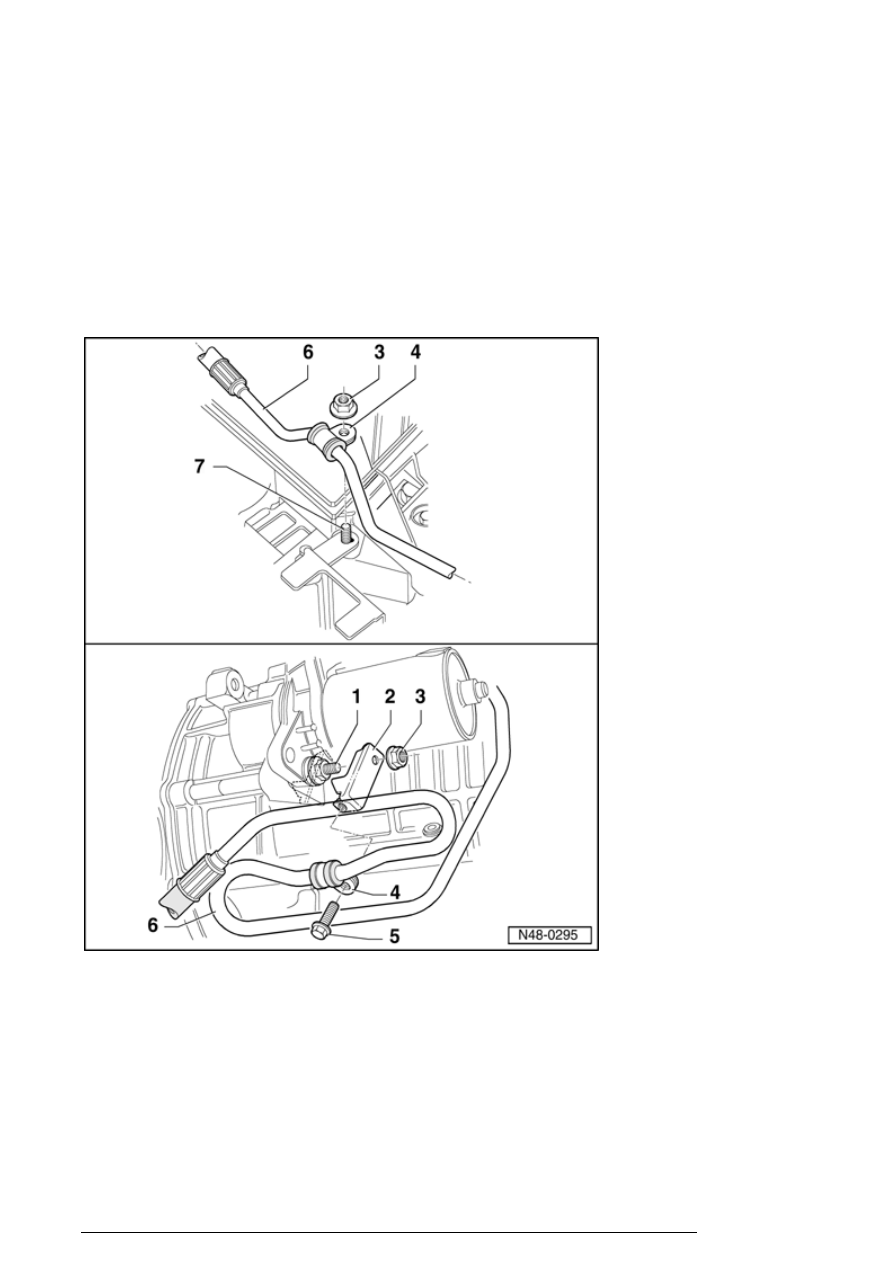

Securing pressure line on automatic
transmission 01M



1. Securing starter bolt

2. Bracket

3. Hex nut, 22 Nm

4. Clamp

5. Hex bolt, 22 Nm

6. Pressure line

Power steering pump, reservoir and hydraulic lines
