Volkswagen Golf / Golf GTI / Jetta. Manual - part 588

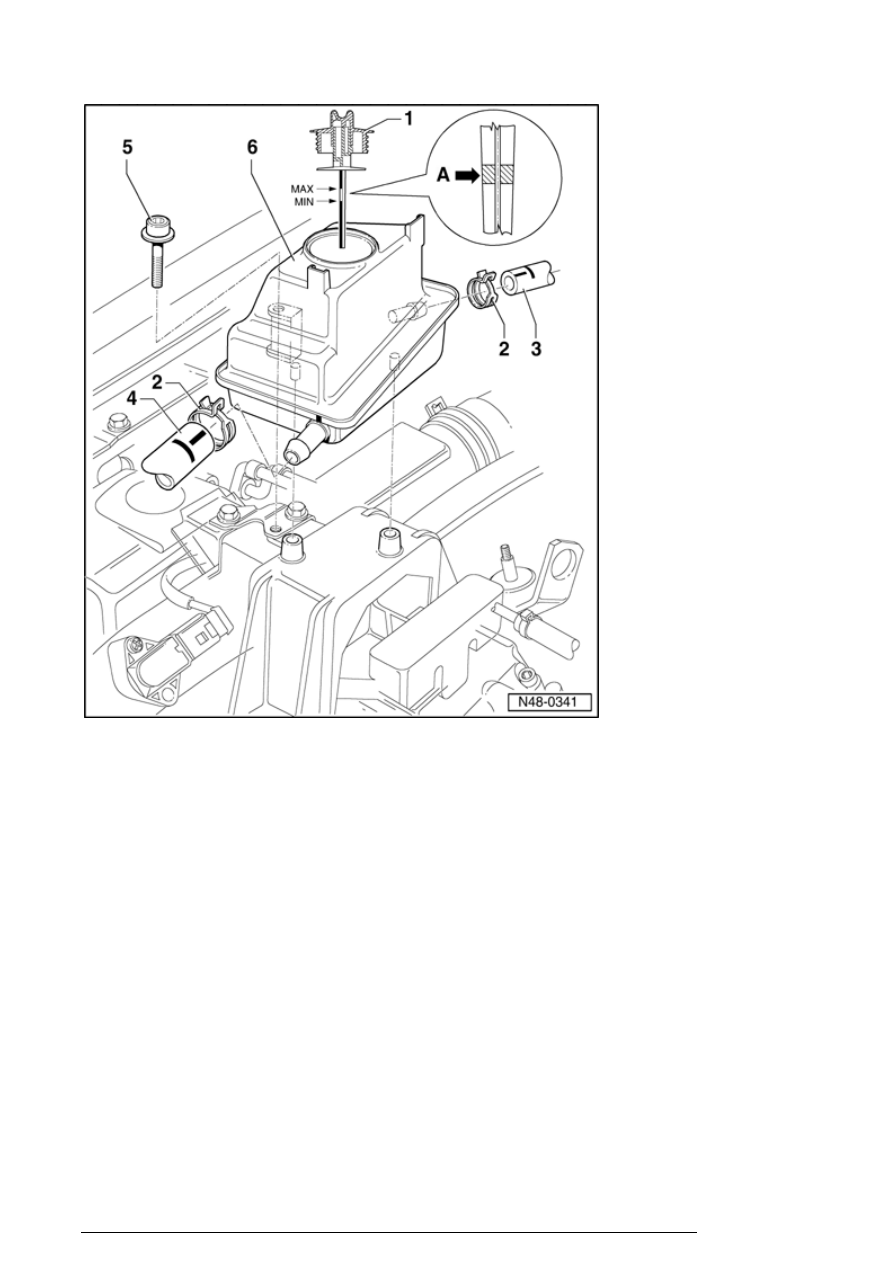

1. Cap with dip stick

¡

Oil level: between min. and
max. marks; Engine
temperature approx. 50 C

¡

Arrow A: oil level with engine
cold

¡

With engine cold, oil level must
not rise above Min. marking

¡

Check oil level with cap screw
on

¡

Open cap with e.g. a bar



2. Hose clamp

3. Return hose

4. Intake hose

Power steering pump, reservoir and hydraulic lines



5. Internal hex head bolt, 10 Nm

6. Reservoir

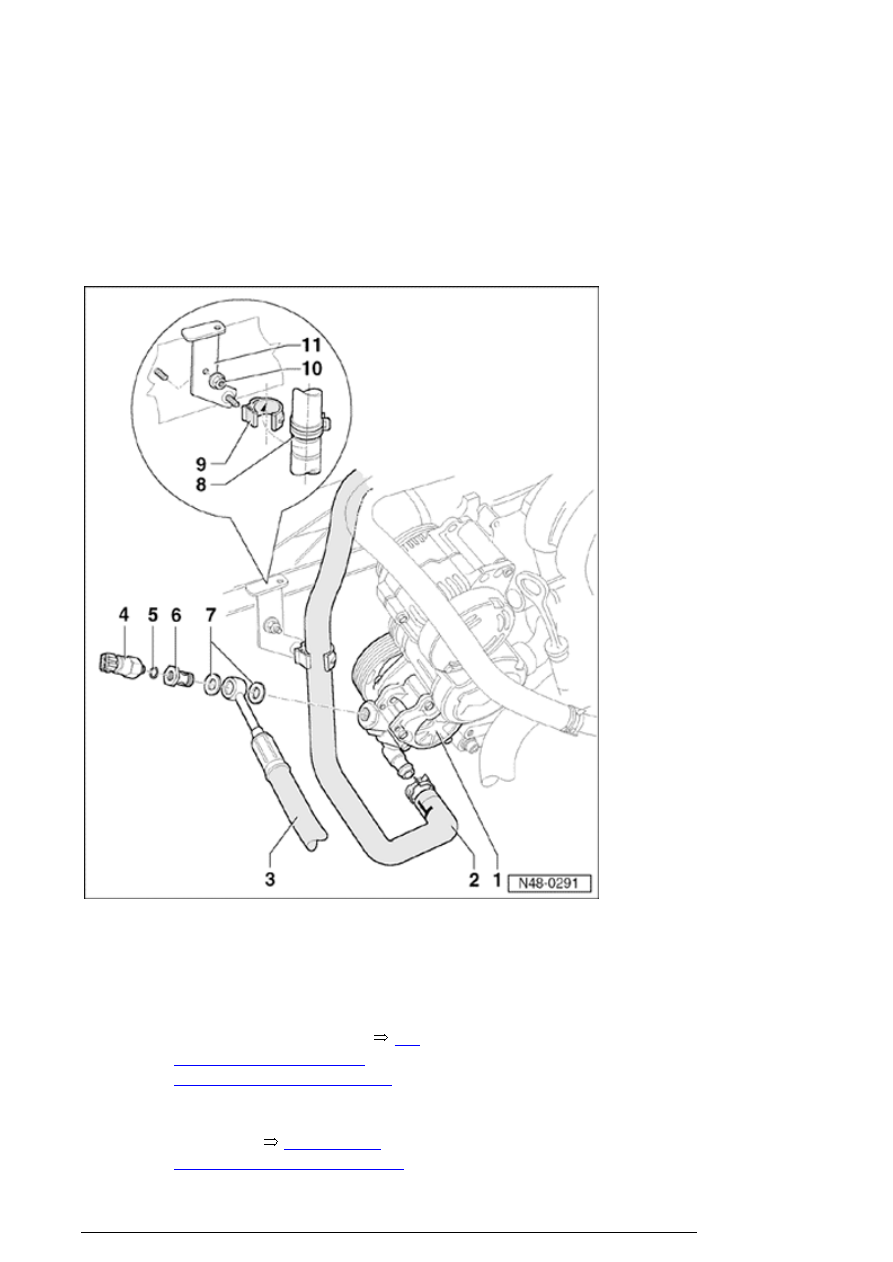

Securing pressure line and intake hose on
vehicles with 1.4 ltr., 1.6 ltr., 1.9 ltr. SDI/TDI
engines without an air conditioner



VR5 and VR6 with/without air
conditioner

1. Power steering pump

¡

Check delivery pressure



48-

6, Power steering pump
delivery pressure, checking



¡

Fill with fluid before installing

⇒

Note page



48-6, Power

steering pump, reservoir and

Power steering pump, reservoir and hydraulic lines

hydraulic lines





2. Intake hose

3. Pressure line

4. Pressure switch

¡

Switches at 40 bar

¡

Tighten to 15 Nm



5. Seal ring

¡

Replace



6. Banjo bolt, 38 Nm

7. Seal ring

¡

Replace



8. Colored marks on intake hose



9. Bracket

10. Hex nut

11. Bracket

White or yellow ring must seat
within retainer



Item - 9 -

.

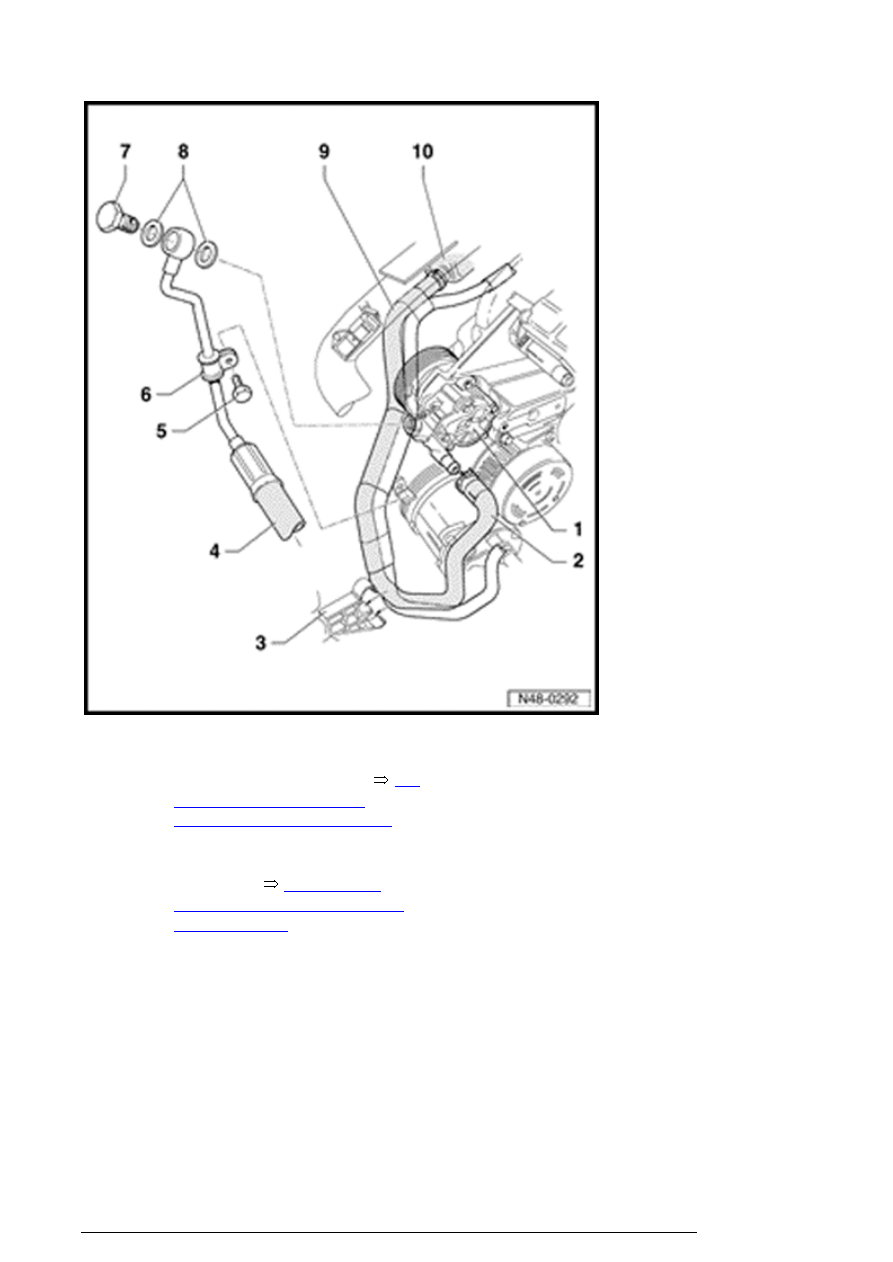

Securing pressure line and intake hose on
vehicles with TDI engine and A/C



Power steering pump, reservoir and hydraulic lines



1. Power steering pump

¡

Check delivery pressure



48-

6, Power steering pump
delivery pressure, checking



¡

Fill with fluid before installing

⇒

Note page



48-6, Power

steering pump, reservoir and
hydraulic lines





2. Intake hose

3. Bracket

4. Pressure line

5. Hex bolt, 22 Nm

6. Clamp

7. Banjo bolt, 38 Nm

Power steering pump, reservoir and hydraulic lines
