21. Hex bolt, 90 Nm

¡

Always replace



22. Bonded rubber mounting

¡

Removing and installing



42-

5, Trailing arm mountings,
removing and installing





23. Trailing arm

¡

Removing and installing



42-

5, Trailing arm, removing and
installing



¡

From 06.99 the thread -
arrowA - to mounting of buffer
stop



Item - 27 -

no longer

installed

¡

If the buffer stop



Item - 28 -

in trailing arm must be
installed before build date
06.99, the thread - arrow A -
must be extended to 10.5mm
diameter



24. Hex bolt, 75 Nm

¡

Always replace



25. Clevis mounting for rear axle

¡

Check and if necessary adjust
rear axle total track after
installation

¡

Alignment can be adjusted by
moving bearing bracket



26. Spacer

¡

Installed to vehicles with
heavy-duty suspension only

side of the vehicle!

A mixed installation is not
allowed

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview



27. Buffer stop with threaded pin

¡

Tighten to 10 Nm

¡

No longer used after 06.99

¡

Buffer stop



Item - 28 -

supplied as a spare part



28. Buffer stop with locating pin

¡

Introduced from 06.99

¡

Correct installation position is
determined by locating pin

¡

Locating pin on underside
must be removed if buffer stop
is used on vehicles up to 06.99

¡

End of spring coil must lie
against the web - arrow - .

¡

Installation position of the
spring



42-4,





Rear wheel bearing, pressing out and in with
trailing arm installed



Trailing arm and transverse links (all-wheel drive vehicles), assembly overview

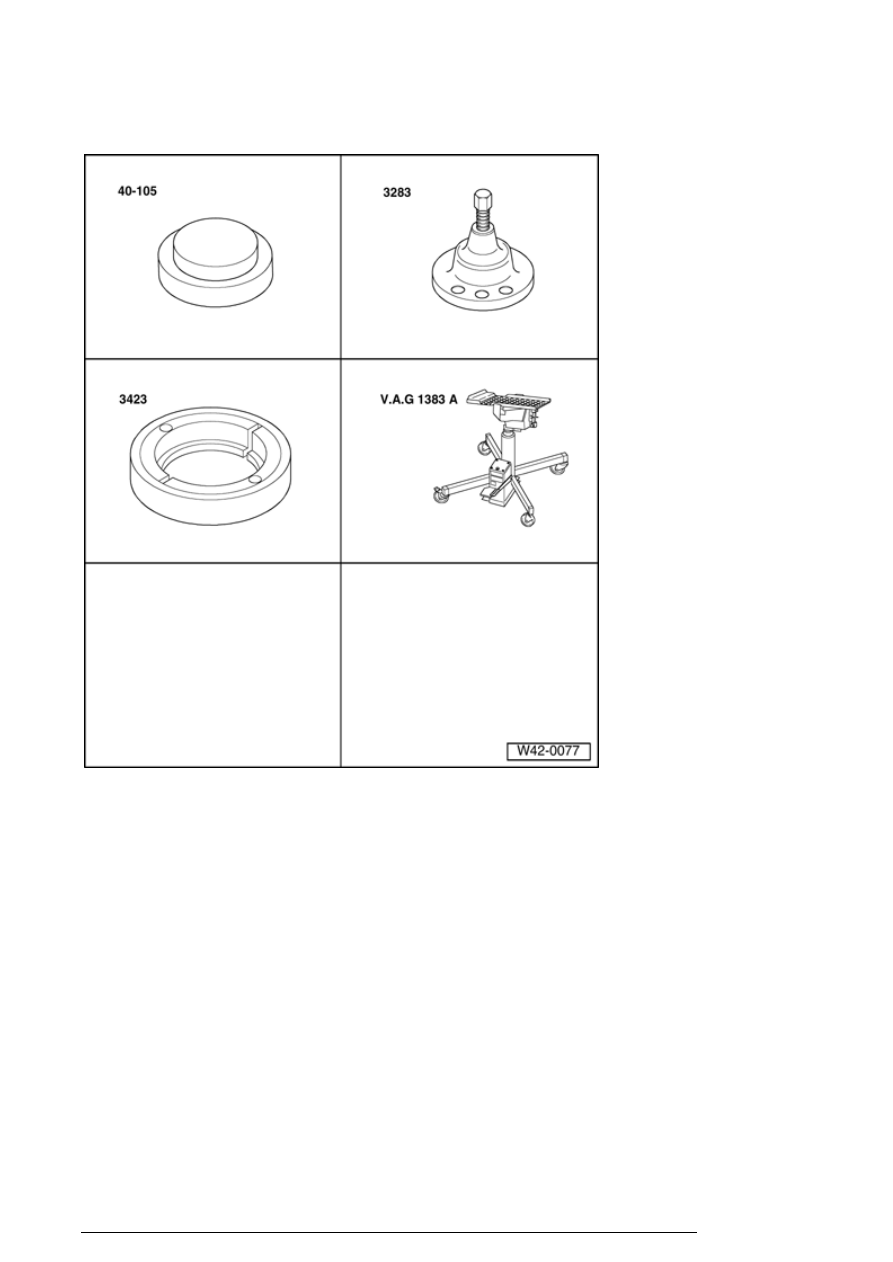

Special tools, testers and auxiliary items
required

n

Thrust piece 40 - 105



n

Hub puller 3283



n

Collar for wheel bearing inner race
3423



n

Engine/transmission jack V.A.G
1383 A with universal transmission
mount V.A.G1359/2



Special tools, testers and auxiliary items required

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview





n

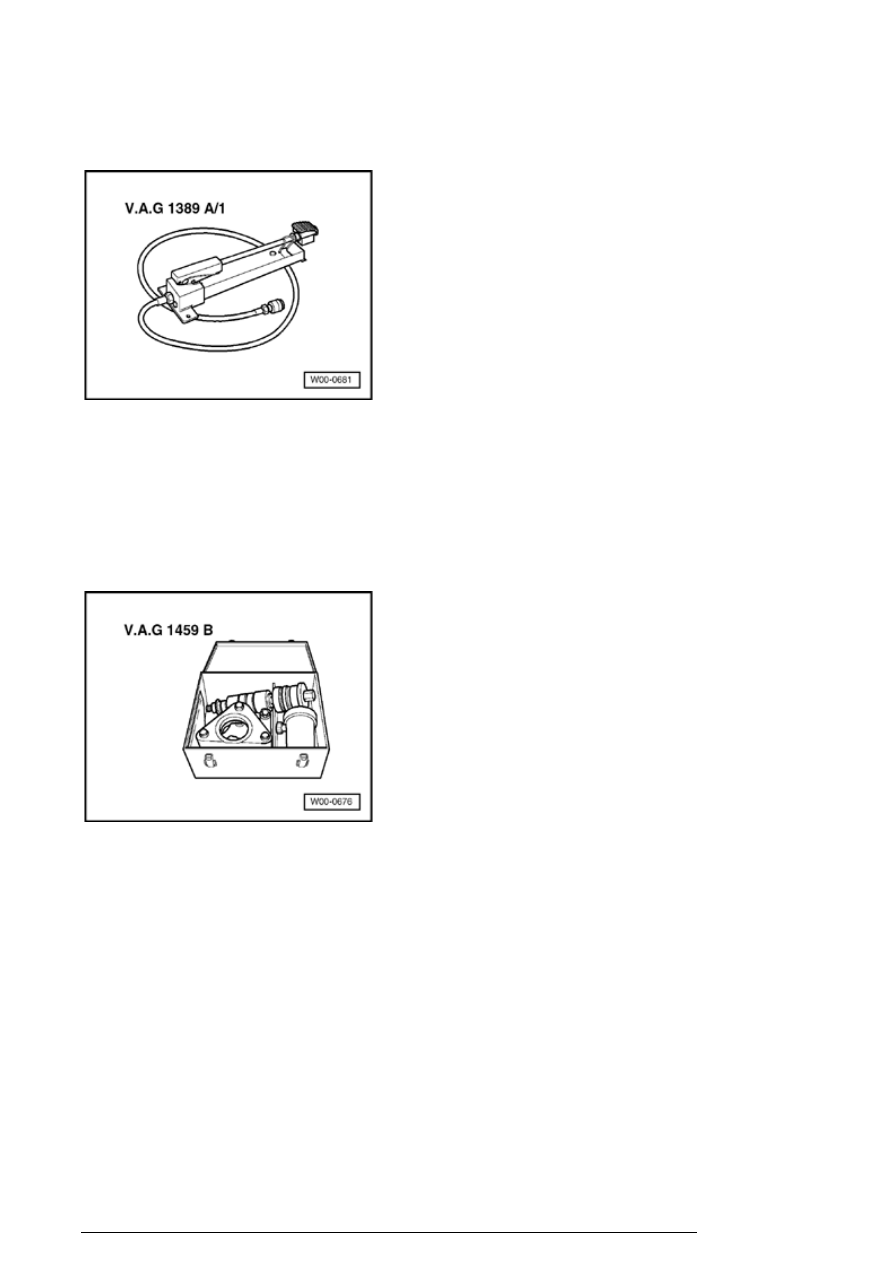

Foot pump with high pressure hose V.A.G1389A/1



If there is a hand pump V.A.G 1389/1 available in the
dealership it can be converted to a foot pump.

To do this use the conversion set V.A.G 1389/4 .

Special tools, testers and auxiliary items required

n

Hydraulic removing and installing tool for wheel
bearing V.A.G 1459 B



n

Piston cylinder HKZ-15 with hydraulic press piece E-
0-204-T



n

Removal rods E-0-217+218



n

Special nut E-8-214



n

Press piece E-5



n

Centering with clip E-76-2
