19. Shield plate

20. Retainer for parking brake cable

21. Parking brake cable

22. Hex bolt, 75 Nm

¡

Always replace

¡

For removal of rear axle, do
not loosen if possible



23. Self-locking hex nut, 80 Nm

¡

Always replace

¡

When tightening nut, the axle
beam must be in the horizontal
position (unladen vehicle
state)



24. Hex bolt, 80 Nm

¡

Always replace



25. Rear axle bearing bracket

¡

Check and if necessary adjust
rear axle total track after
installation

¡

If possible do not loosen when
removing the rear axle



26. Hydraulic bonded rubber bushing

If weld nut threads are damaged,
threads can be repaired using
Heli-Coil thread inserts.

Servicing thread in side rail



40-3, Threads in longitudinal
member, servicing



Distinguish between bonded
rubber bushing



Item - 27 -

.

The hydraulic bonded rubber
bushing has a bulge - arrow - ,
to the exterior of vehicle.

Bushing must be replaced if

Rear axle, servicing

¡

Removing and installing



42-

2, Hydraulic bonded rubber
bushing, removing and
installing





27. Bonded rubber bushing

¡

Removing and installing



42-

2, Bonded rubber bushing,
removing and installing





28. Parking brake cable clip

29. Bolt, 20 Nm plus an additional 1/8

turn 45

¡

Always replace



30. Vibration damper

¡

Always replace



leaking

Bonded rubber bushing, removing and
installing

Rear axle, servicing

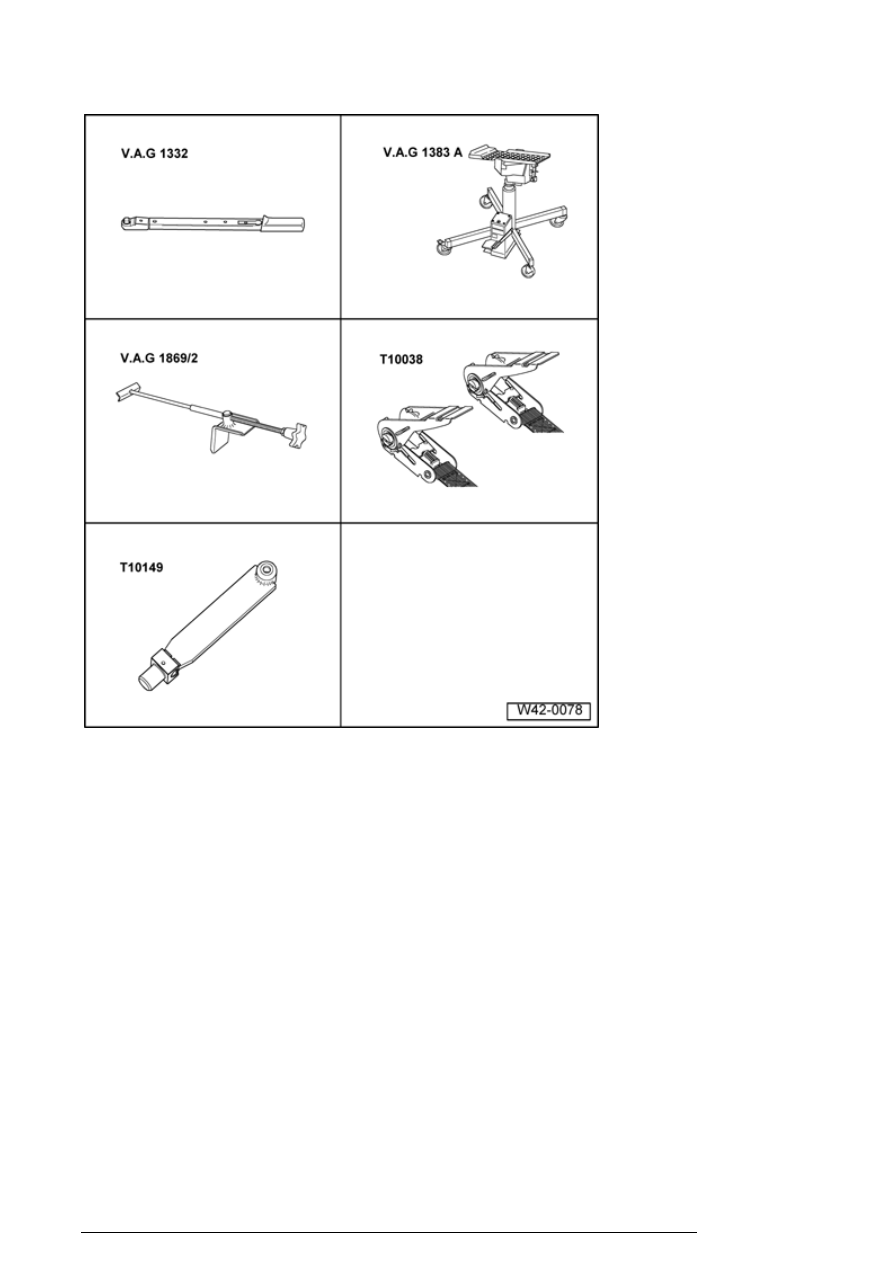

Special tools, testers and auxiliary items
required

n

Torque wrench V.A.G1332



n

Engine/transmission jack V.A.G
1383 A with universal transmission
mount V.A.G1359/2



n

Brake pedal depressor V.A.G1869/2



n

Tensioning strap T10038



n

Wheel hub support T10149



n

Hydraulic press VAS 6178



n

Hollow piston cylinder VAS 6179



n

Assembly tool VAS 6180



Rear axle, servicing





Removing

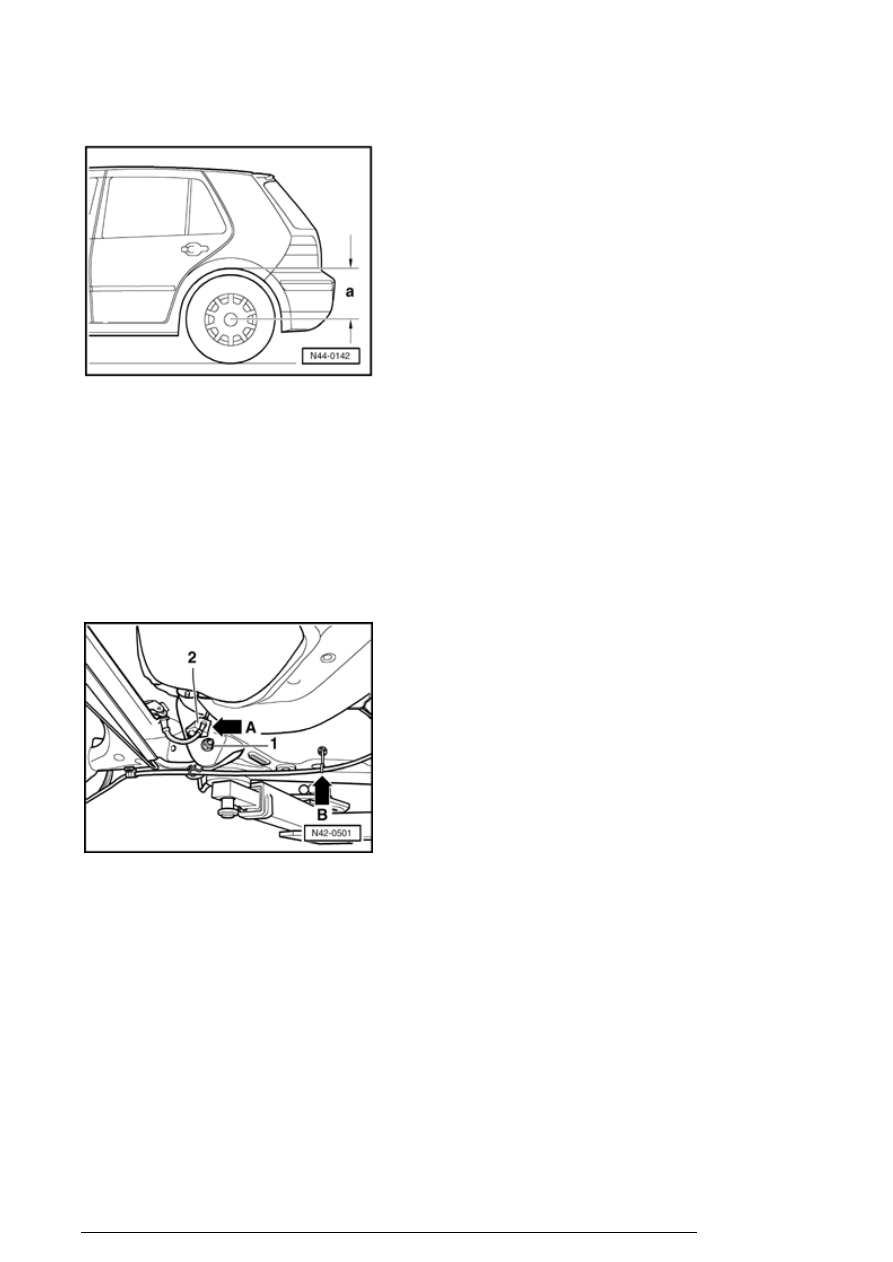

- Measure dimension - a - from the center of the wheel to
lower edge of wheel housing.

- Make a note of the measurement. This is necessary to
tighten bolts for rear axle to bearing bracket.

- Install brake pedal loading device V.A.G1869/2 .

- Lift vehicle on lifting platform.

- Remove wheels.

- Separate brake lines - arrowA - and remove clip.

- Remove left brake hose from bracket  - 2 - .

- Remove right brake hose from rear axle.

- Remove parking brake cable from brackets  - arrow B - .

- Support rear axle with engine/transmission jack
V.A.G1383A .

- Remove bolt - 1 - for bearing bracket on rear axle on both
sides.

- Lower rear axle using engine/transmission jack
V.A.G1383A .
