2. Outer constant velocity joint

¡

Replace as a unit

¡

Removing



40-5, Removing

outer constant velocity joint



¡

Installing: Using a plastic
hammer, drive onto axle as far
as the stop

¡

Greasing



40-5,



¡

Checking



40-5, Outer

constant velocity joint,
checking





3. Circlip

¡

Always replace

¡

Insert in shaft groove



4. Thrust washer

¡

Installation location



40-5,

Installing spring washer and
thrust washer on outer joint





5. Spring washer

¡

Installation location



40-5,

Installing spring washer and
thrust washer on outer joint





6. Clamp

¡

Always replace

¡

Tightening with pliers
V.A.G1682



40-5, Tightening

clamp on outer CV joint boot





7. Protective boot

¡

Check for tears and chafing

¡

Material: Hytrel
(Polyelastomer)



Front drive axle, servicing

8. Clamp

¡

Always replace

¡

Tightening



40-5, Tightening

clamp for CV joint boot (inner,
small dia.)





9. Axle shaft

10. Clamp

¡

Always replace

¡

Tightening



40-5, Tightening

clamp for CV joint boot (inner,
small dia.)





11. Protective boot for inner constant

velocity joint

¡

Material: Hytrel
(Polyelastomer)

¡

No vent hole

¡

Check for tears and chafing

¡

Drive off constant velocity joint
with a drift

¡

Before installing on constant
velocity joint, coat sealing
surface with D454300A2



12. Protective boot for inner constant

velocity joint

¡

Material: Rubber

¡

With vent hole

¡

Check for tears and chafing

¡

Drive off constant velocity joint
with a drift

¡

Installation position for left
drive axle



40-5, Installing

joint protective boot on left
axle shaft



¡

Installation position for right

Front drive axle, servicing

drive axle



40-5, Installing

boot for constant velocity joint
(right drive axle)



¡

Before installing on constant
velocity joint, coat sealing
surface with D454300A2



13. Plate

14. Multi-point socket head bolt



15. Spring washer

¡

Installation location



40-5,

Installing spring washer on
inner joint





16. Inner constant velocity joint

¡

Replace only as a unit

¡

Pressing off



40-5, Pressing

off inner constant velocity joint



¡

Pressing on



40-5, Pressing

on inner constant velocity joint



¡

Greasing



40-5,



¡

Checking



40-5, Inner

constant velocity joint,
checking





17. Gasket

¡

Adhesive surface on constant
velocity joint must be free of oil
and grease!

¡

Always replace

¡

Pull off protective foil and stick
gasket onto joint.



18. Circlip

¡

Remove and install with
VW161 a

Tightening torques:



40-5,

Front drive axle, servicing













19. Hex bolt, 35 Nm

20. Protective cap

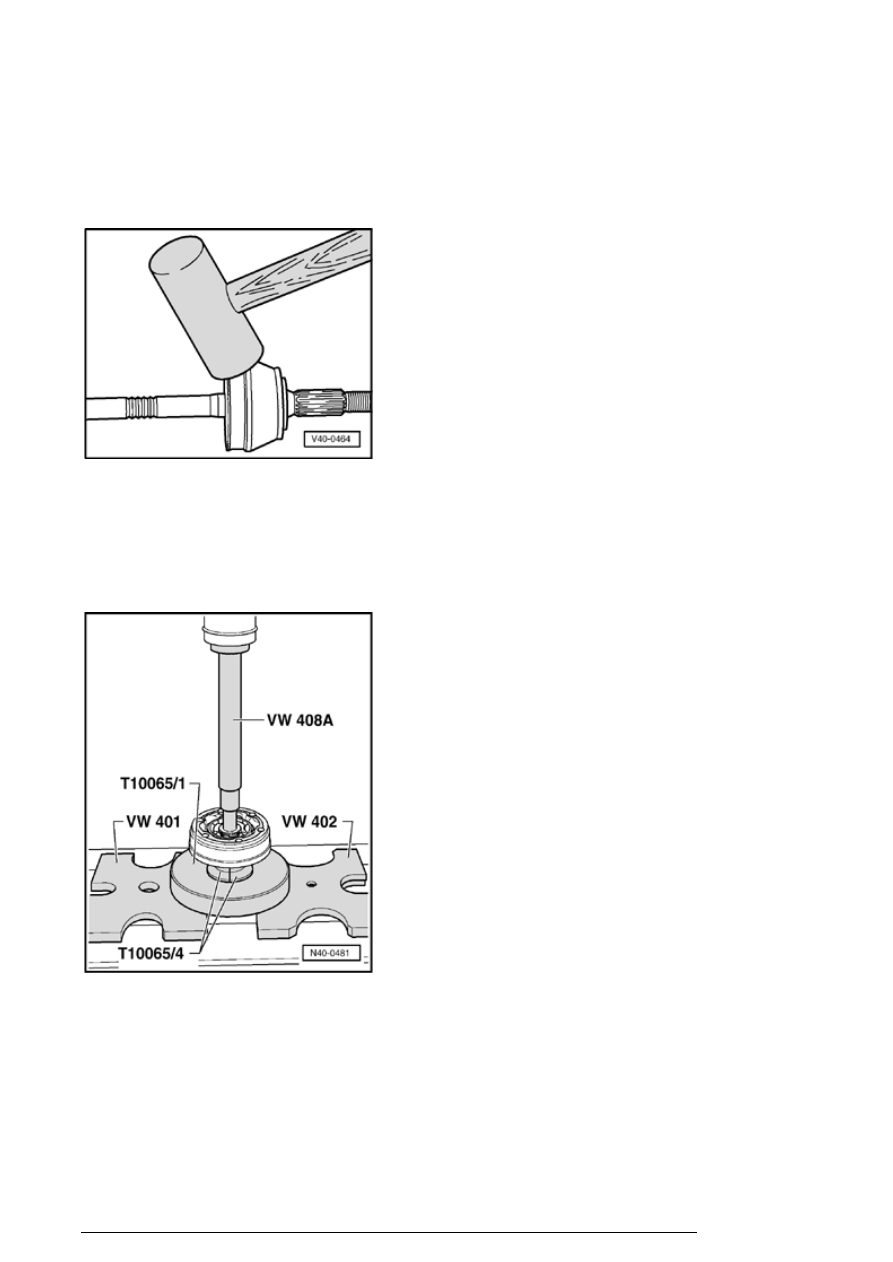

Removing outer constant velocity joint

- Drive joint off axle shaft with a firm blow from a plastic
hammer.

Pressing off inner constant velocity joint

Note:

n

First drive boot off with drift
