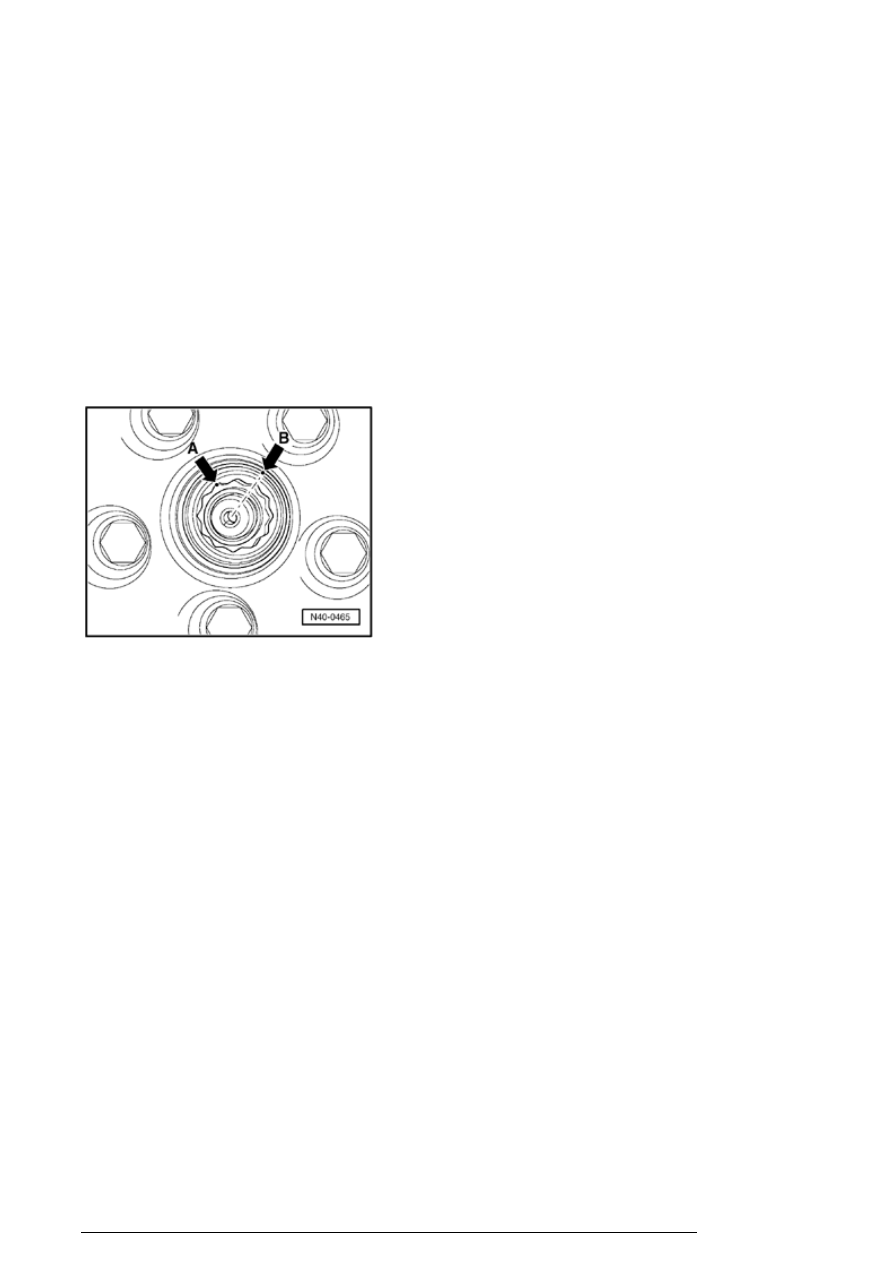

- Mark one of the 12-points on the nut with a line  - arrowA -
.

- Mark 2nd line - arrowB - on the edge of the wheel hub as
shown in illustration.

- Turn 12-point nut until both points align.

I - Front drive axle with constant velocity
joint, servicing

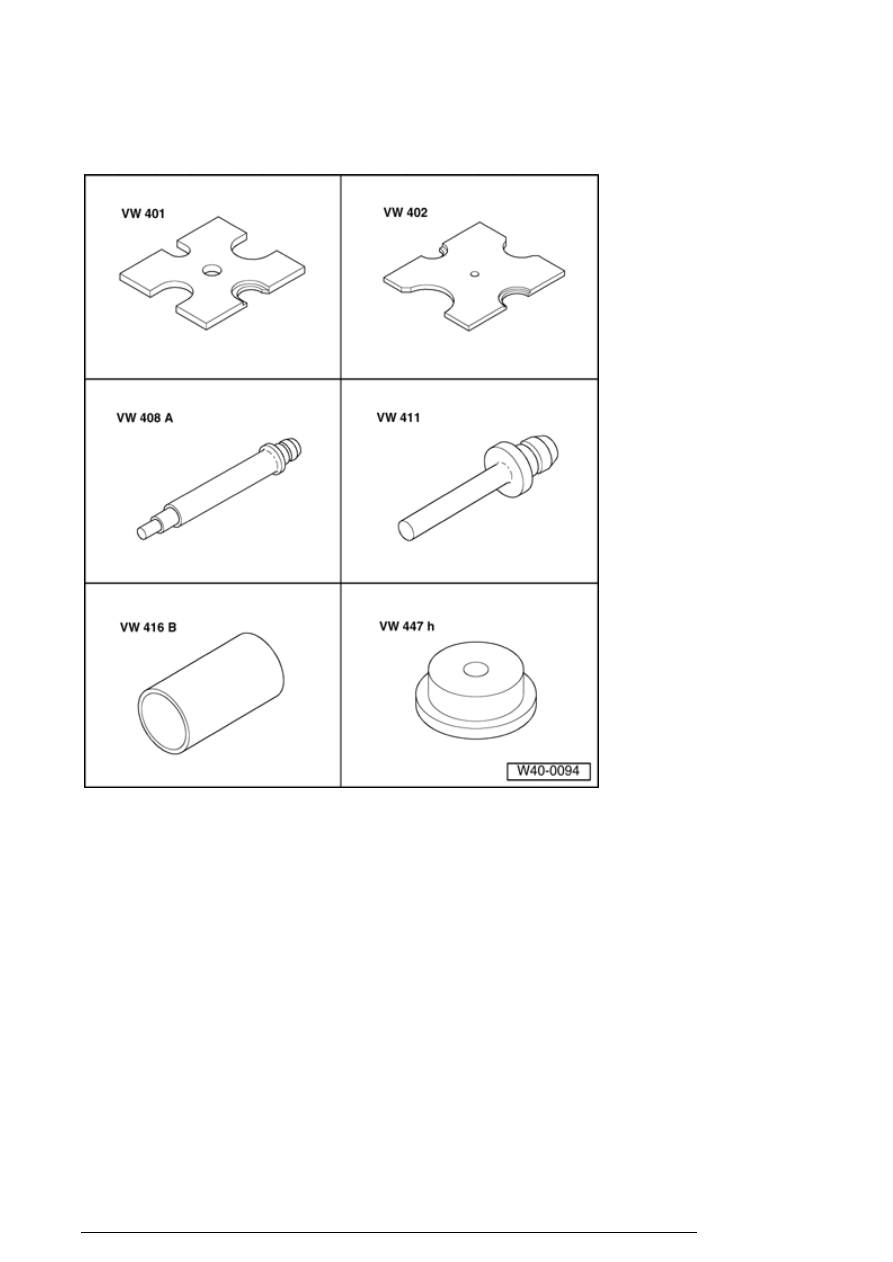

Front drive axle, servicing



Special tools, testers and auxiliary items
required

n

Thrust plate VW401



n

Thrust plate VW402



n

Punch VW408A



n

Punch VW411



n

Sleeve VW416B



n

Thrust pad VW447H

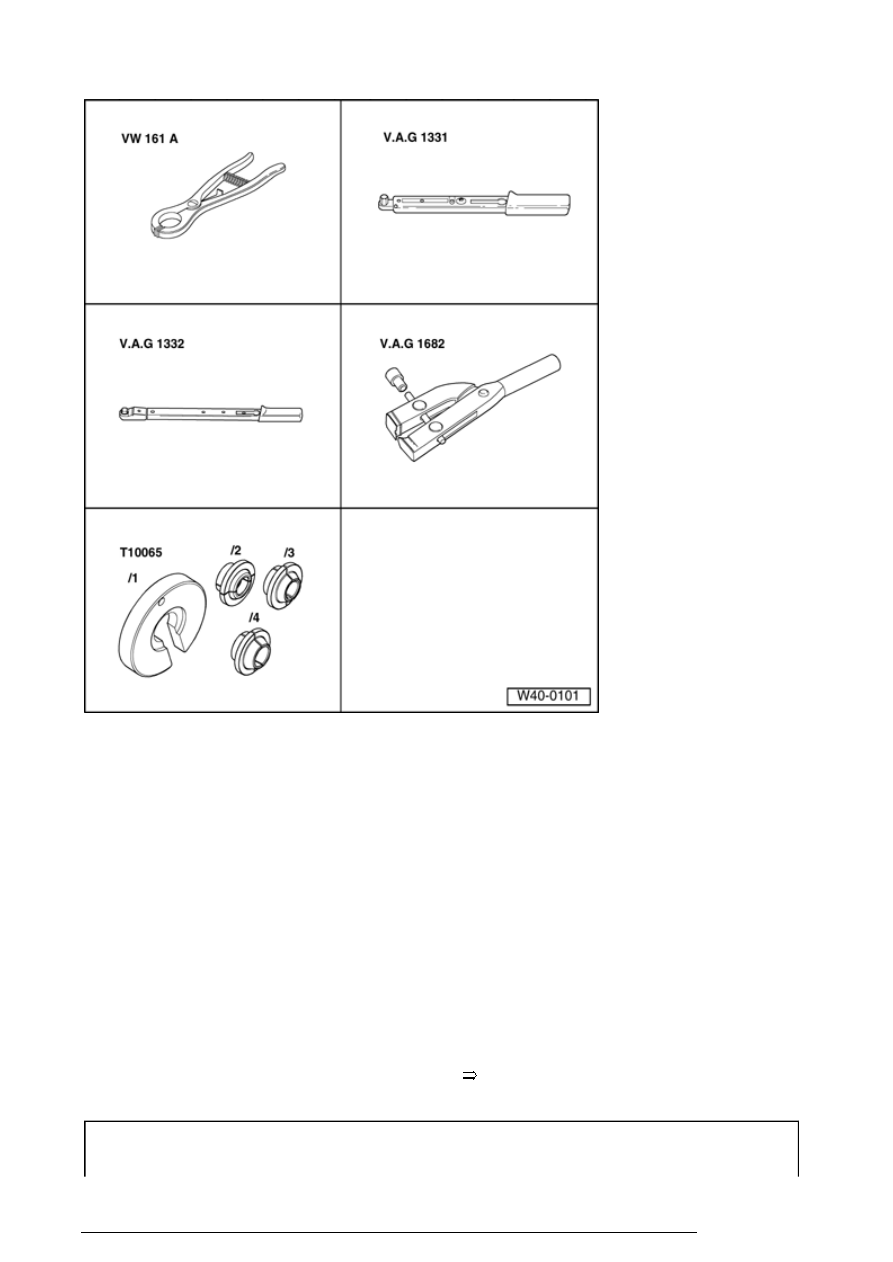

Front drive axle, servicing





Special tools, testers and auxiliary items
required

n

Circlip pliers VW161A



n

Torque wrench V.A.G1331



n

Torque wrench V.A.G1332



n

CV joint boot clamp tool V.A.G1682



n

Assembly tool T10065



Grease quantity and type

Filling drive axle with high temperature grease.

 See

Parts Catalog



Grease

Amount in:

Outer joint

Total quantity

Joint

Protective boot

Front drive axle, servicing



mm

[g]

[g]

[g]

81

80

40

40

90

120

80

40

Inner joint







mm







94

90

40

50

100

120

50

70

Regrease joint, if necessary, when replacing the protective
boot.

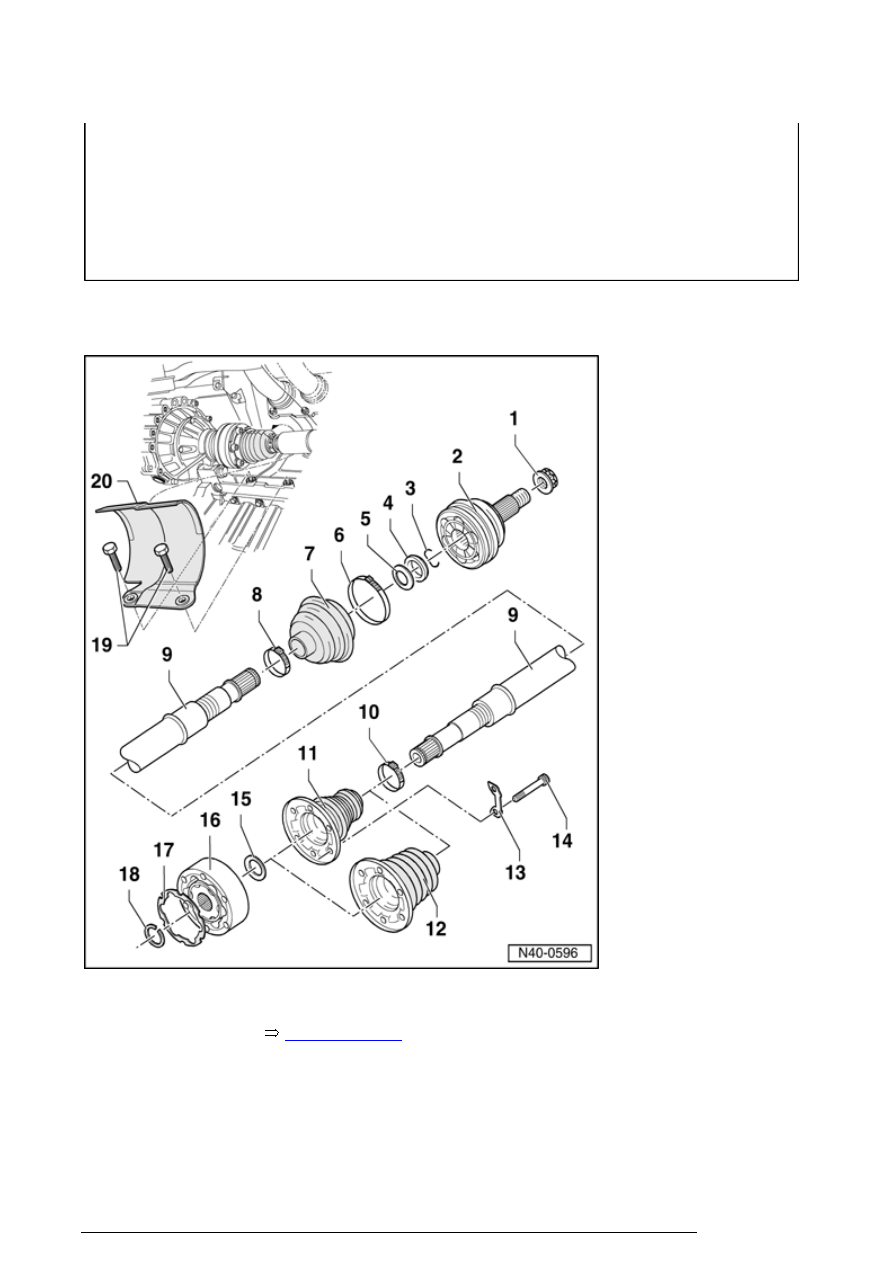

1. Self-locking 12-point nut

¡

Tightening



40-5, Installing



¡

Any paint residue and/or
corrosion on thread of the
outer joint must be removed
before the nut is installed.

¡

Always replace
