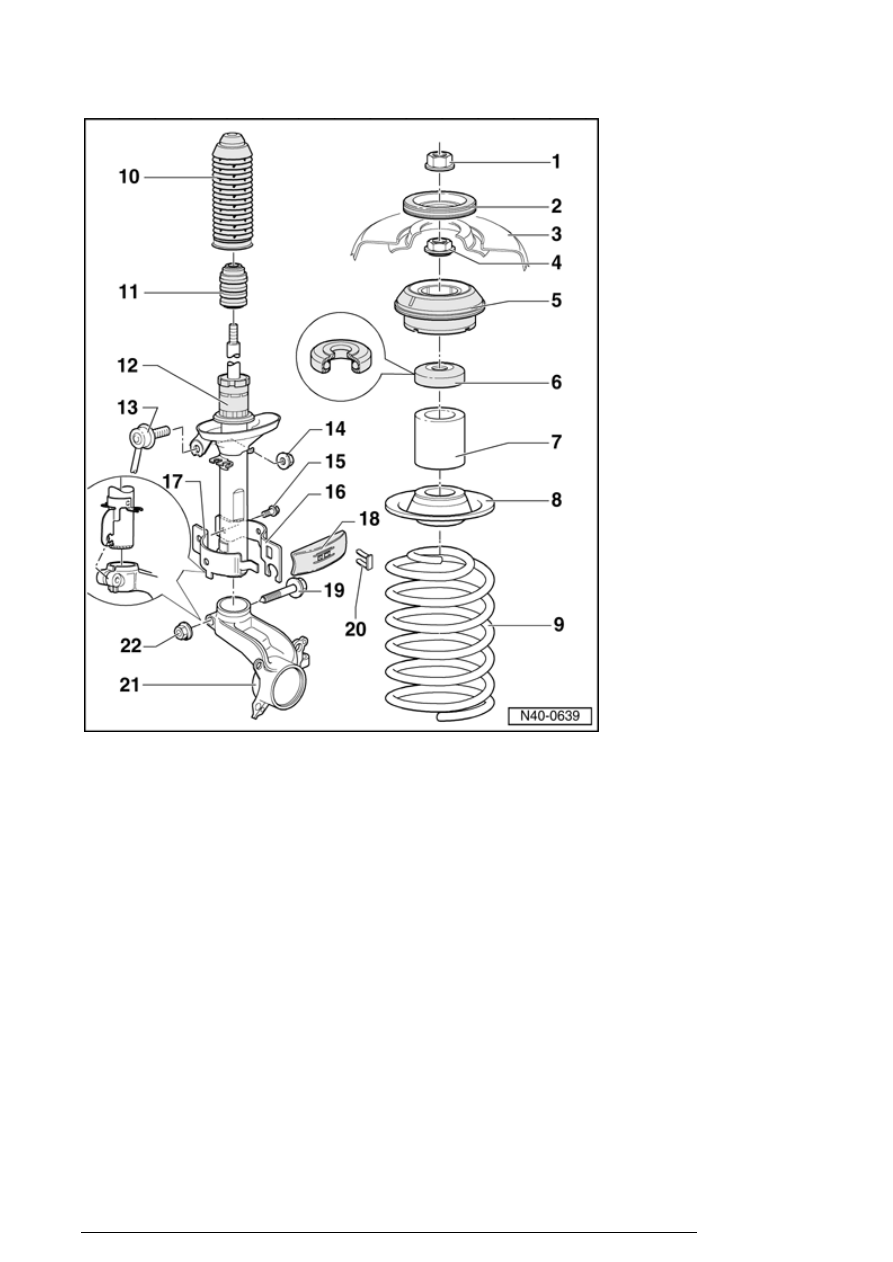

1. Self-locking hex nut, 60 Nm

¡

Always replace



2. Stop

3. Suspension strut turret

4. Hex nut, 60 Nm

5. Strut mount

6. Axial ball bearing

7. Bushing

8. Spring plate

9. Coil spring

¡

Observe color coding

Front suspension R32, servicing

¡

Surface of spring must not be
damaged



10. Protective sleeve

11. Buffer stop

12. Damper

¡

Can be replaced individually

¡

Application

 See Parts

Catalog



13. Connecting Link

14. Hex nut, 90 Nm

¡

Always replace



15. Hex bolt, 10 Nm

16. Bracket

17. Clamp

18. Heat shield

19. Hex bolt

¡

Always replace

¡

The point on the hex bolt must
point in normal direction of
travel



20. Clip

21. Wheel bearing housing

22. Self-locking nut

¡

60 Nm plus an additional

1

 /

4



turn 90

¡

Never less than 90   !

¡

Turning angle tolerance 90
to 120

¡

Always replace

Front suspension R32, servicing









Suspension strut, removing and installing

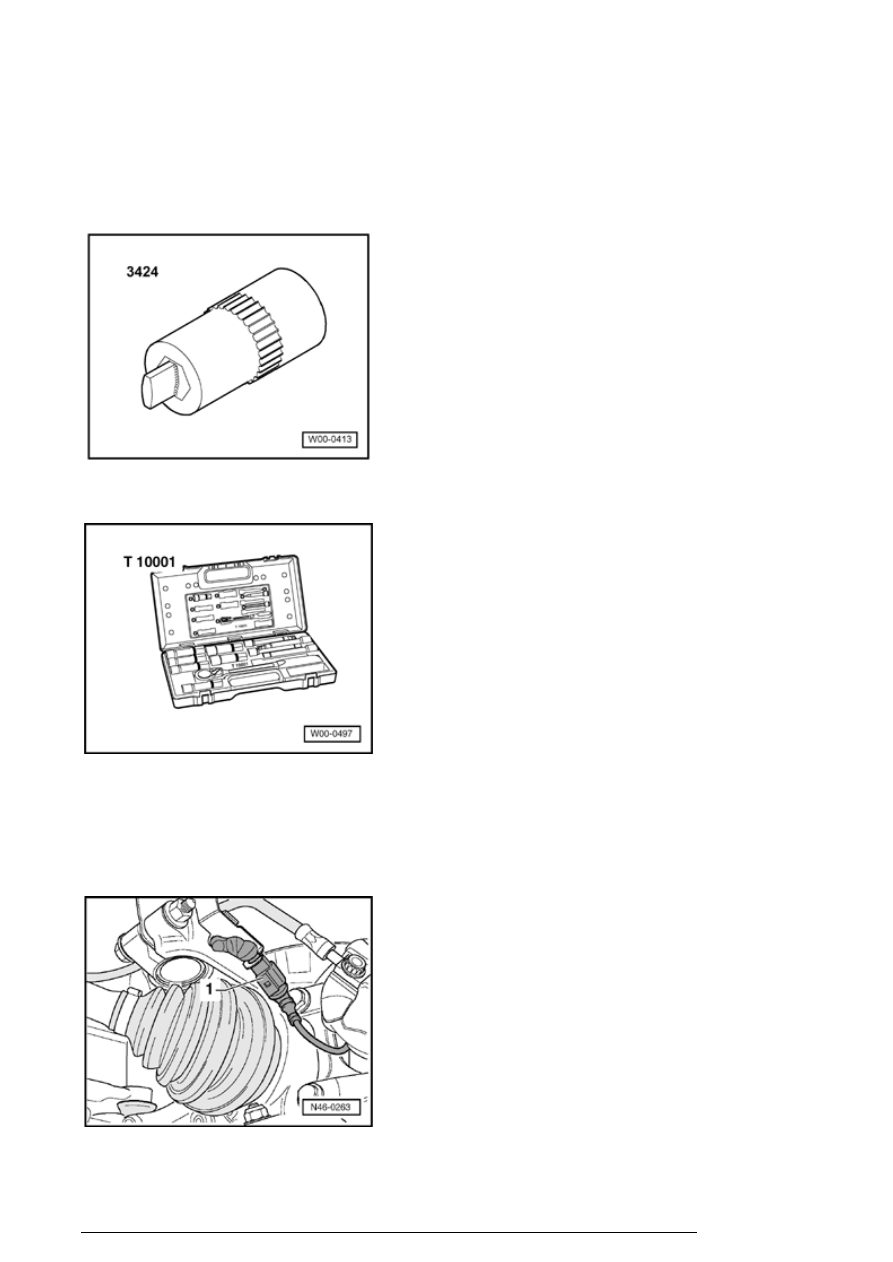

Special tools, testers and auxiliary items required

n

Spreader 3424



n

Shock absorber set T10001



Removing



- Remove wheel.

- Disconnect connector - 1 - .

Front suspension R32, servicing

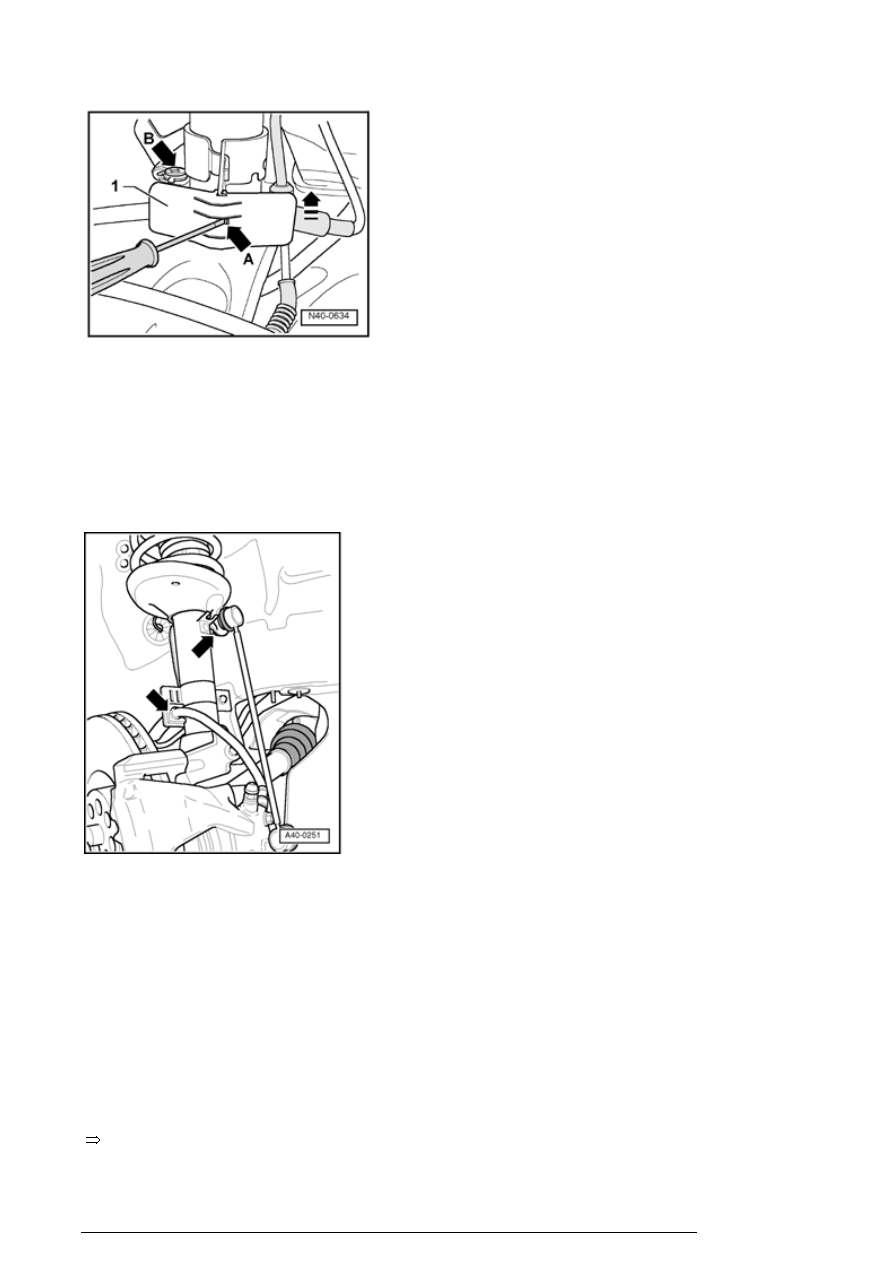

- Remove heat shield - 1 - .

- To do this push lip - arrowA - with a screwdriver in and
push at the same time the heat shield  - 1 - upward in
direction of arrow.

- For vehicles with brake wear pad indicator remove bolt  -
arrowB - to remove support for brake wear pad indicator.

- Remove upper hex nuts of connecting links from left and
right suspension strut.

- Pull out clamp on brake hose bracket and release brake
hose.

- Release speed sensor wiring from front suspension strut.

- Remove brake carrier with brake caliper and hang from
body with wire




 Repair Manual, Braking System, Repair Group 46,

Servicing front brakes
