Special tools, testers and auxiliary items
required

n

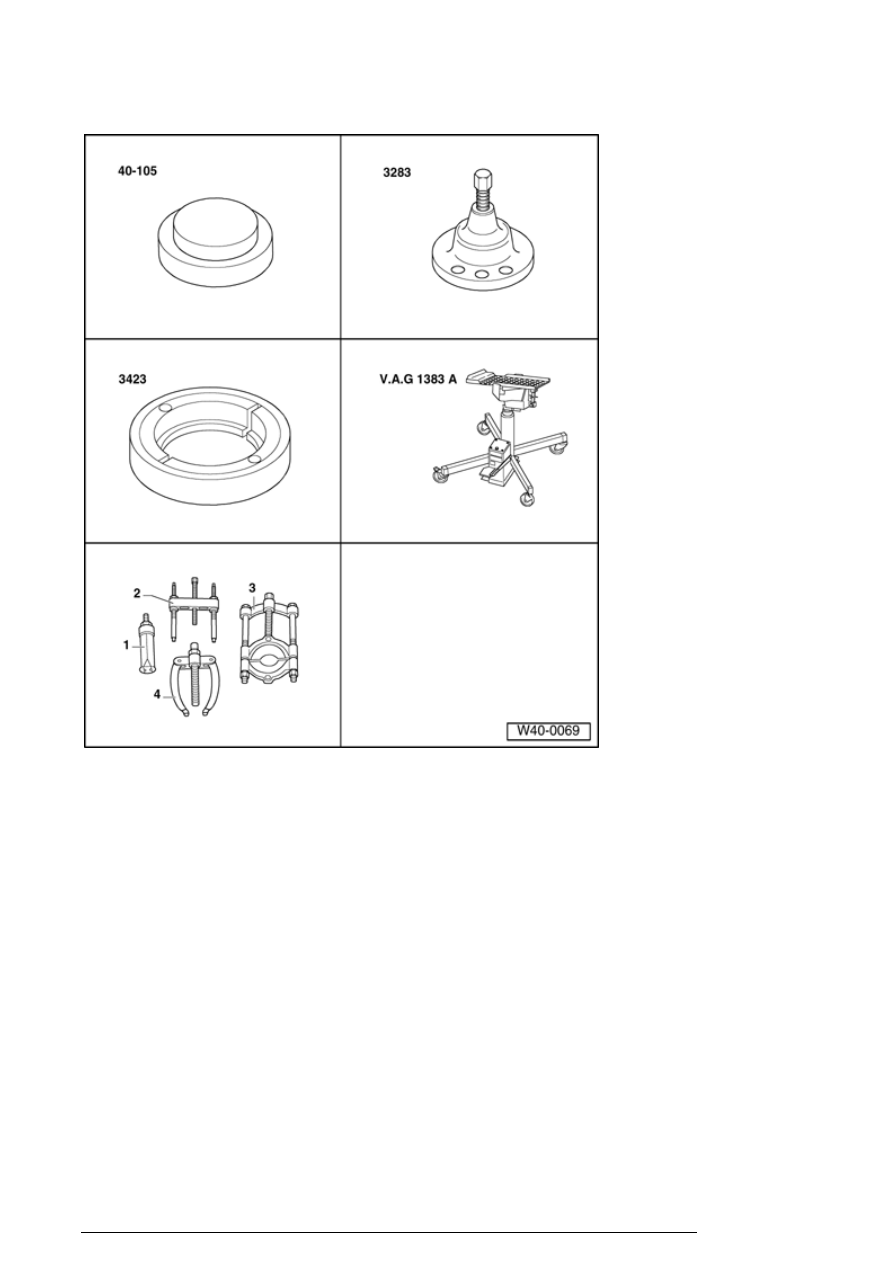

Thrust pad 40 - 105



n

Hub puller 3283



n

Collar for wheel bearing inner race
3423



n

Engine/transmission jack V.A.G
1383 A with universal transmission
mount V.A.G1359/2



n

- 2 - Puller Kukko 18/0



Special tools, testers and auxiliary items required

Front suspension R32, servicing







n

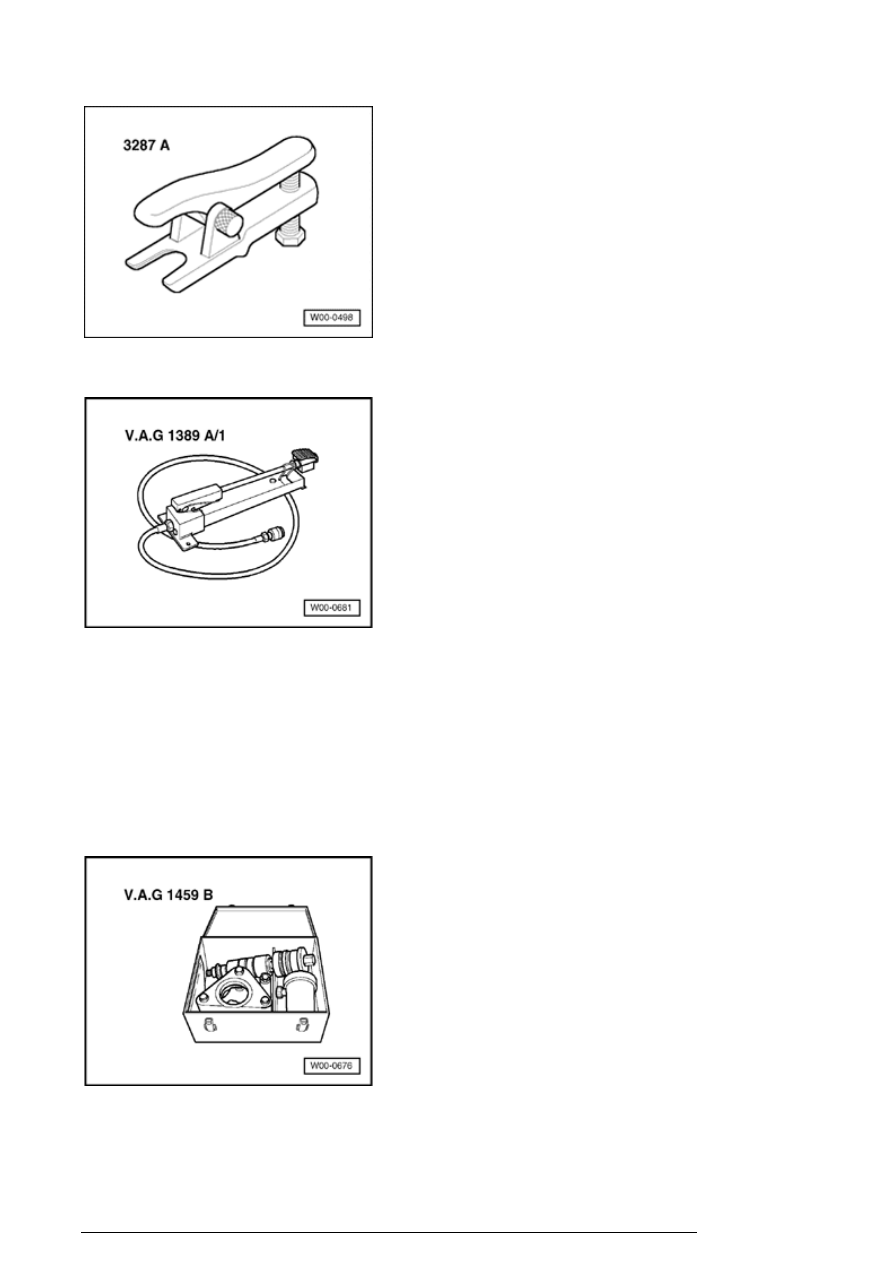

Ball joint puller 3287 A



n

Foot pump with high pressure hose V.A.G1389A/1



If there is a hand pump V.A.G 1389/1 available in
dealership it can be converted to a foot pump.

To do this use conversion set V.A.G 1389/4 .

Special tools, testers and auxiliary items required

Special tools, testers and auxiliary items required

n

Hydraulic removal and installing tool for wheel bearing
V.A.G 1459 B



n

Piston cylinder HKZ-15 with hydraulic press piece E-

Front suspension R32, servicing



0-204-T



n

Removal rods E-0-217+218



n

Special nut E-8-214



n

Press piece E-5



n

Press piece E-10



n

Press sleeve E-13-1



n

Thrust bolt E-15



n

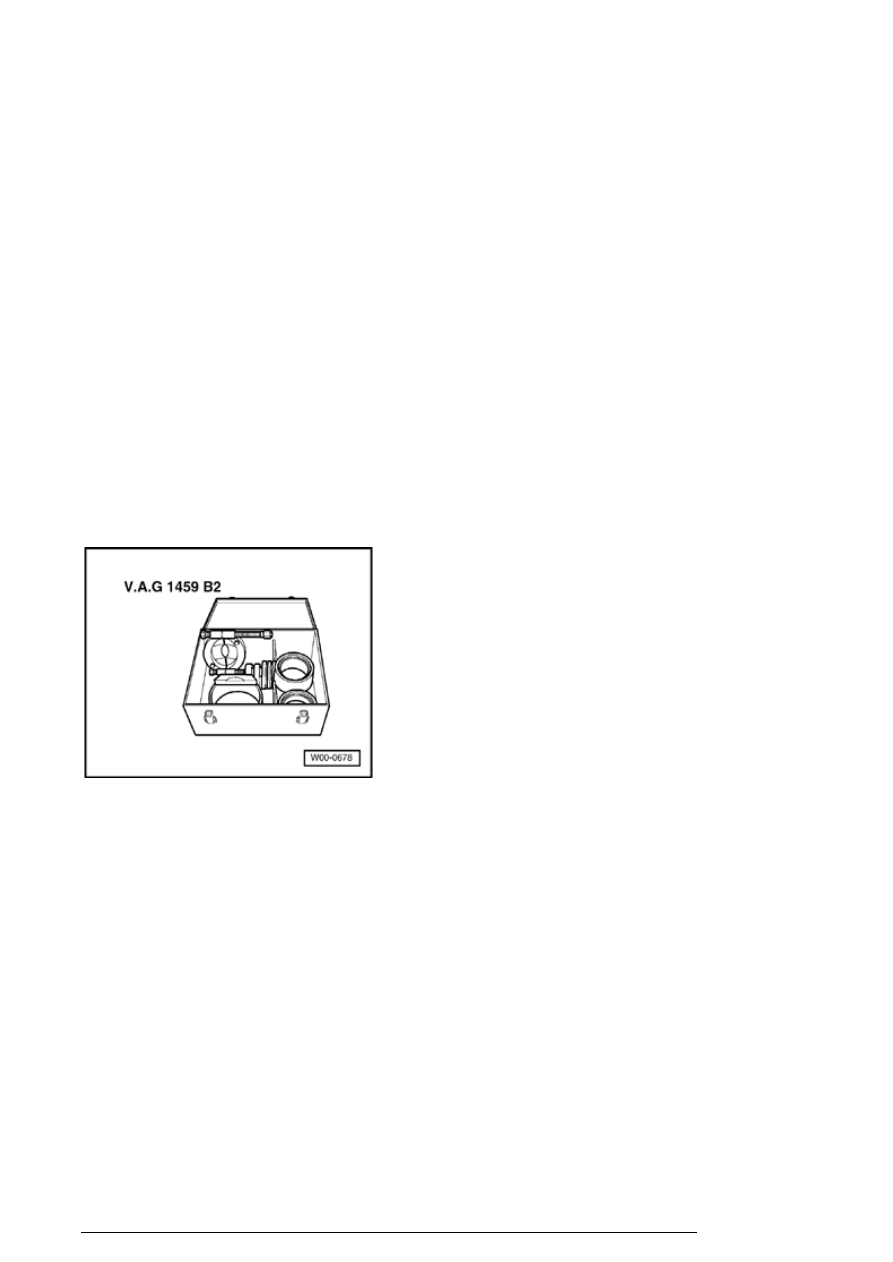

Supplementary set V.A.G 1459 B/2



n

Bell E-40



- Lift vehicle until the load on front axle is relieved.

- Loosen hex bolt.

- Lift vehicle to installing height.

- Remove wheel.

Front suspension R32, servicing

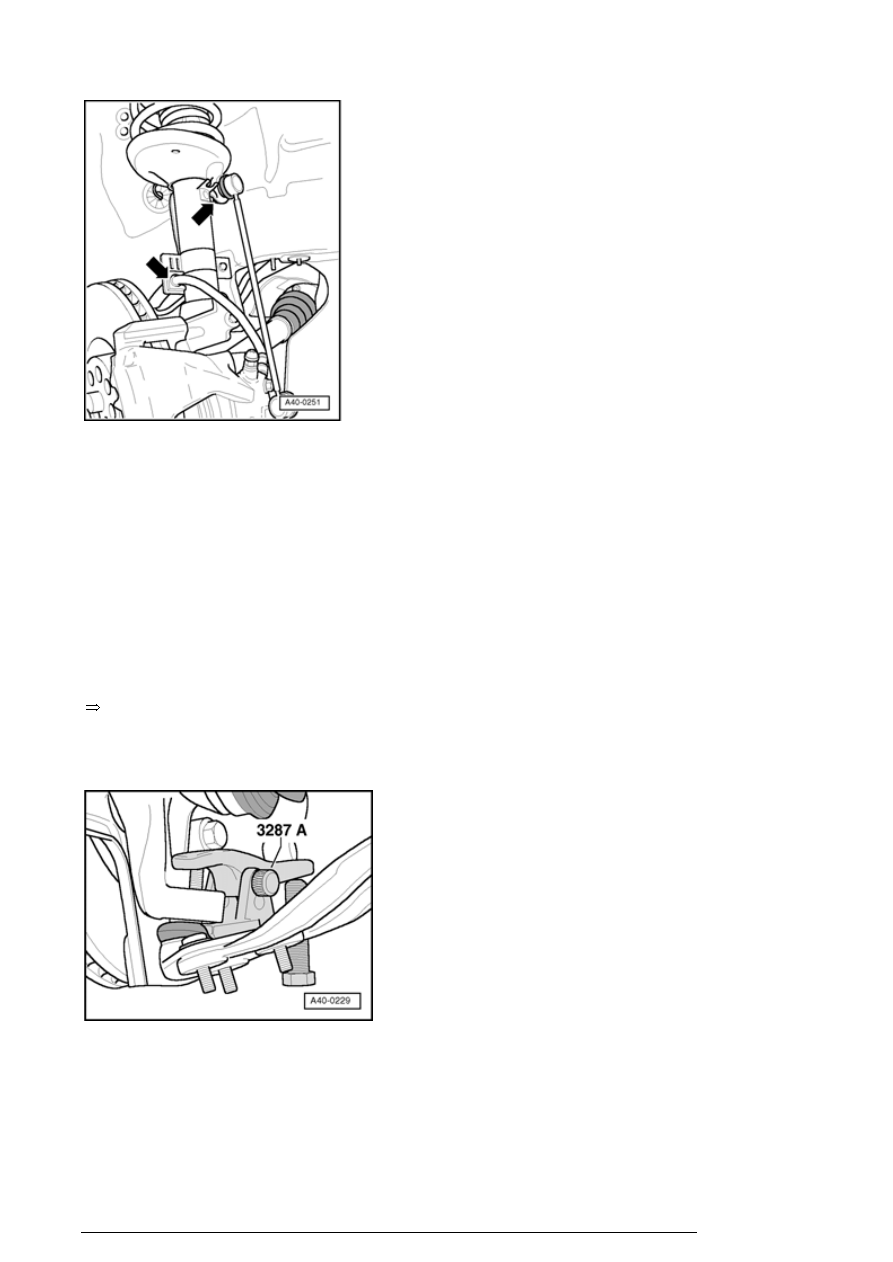

- Loosen upper hex nuts of connecting links from left and
right suspension strut.

- Pull out clamp on brake hose bracket and release brake
hose.

- Release speed sensor wiring from front suspension strut.

- Remove brake carrier with brake caliper and hang from
structure with wire




 Repair Manual, Braking System, Repair Group 46,

Servicing front brakes

- Loosen nut from ball joint.

- Install ball joint puller 3287 A as shown in illustration and
press out ball joint.

Note:

n

To protect ball joint threads and for safety reasons
leave nut on a few turns.
