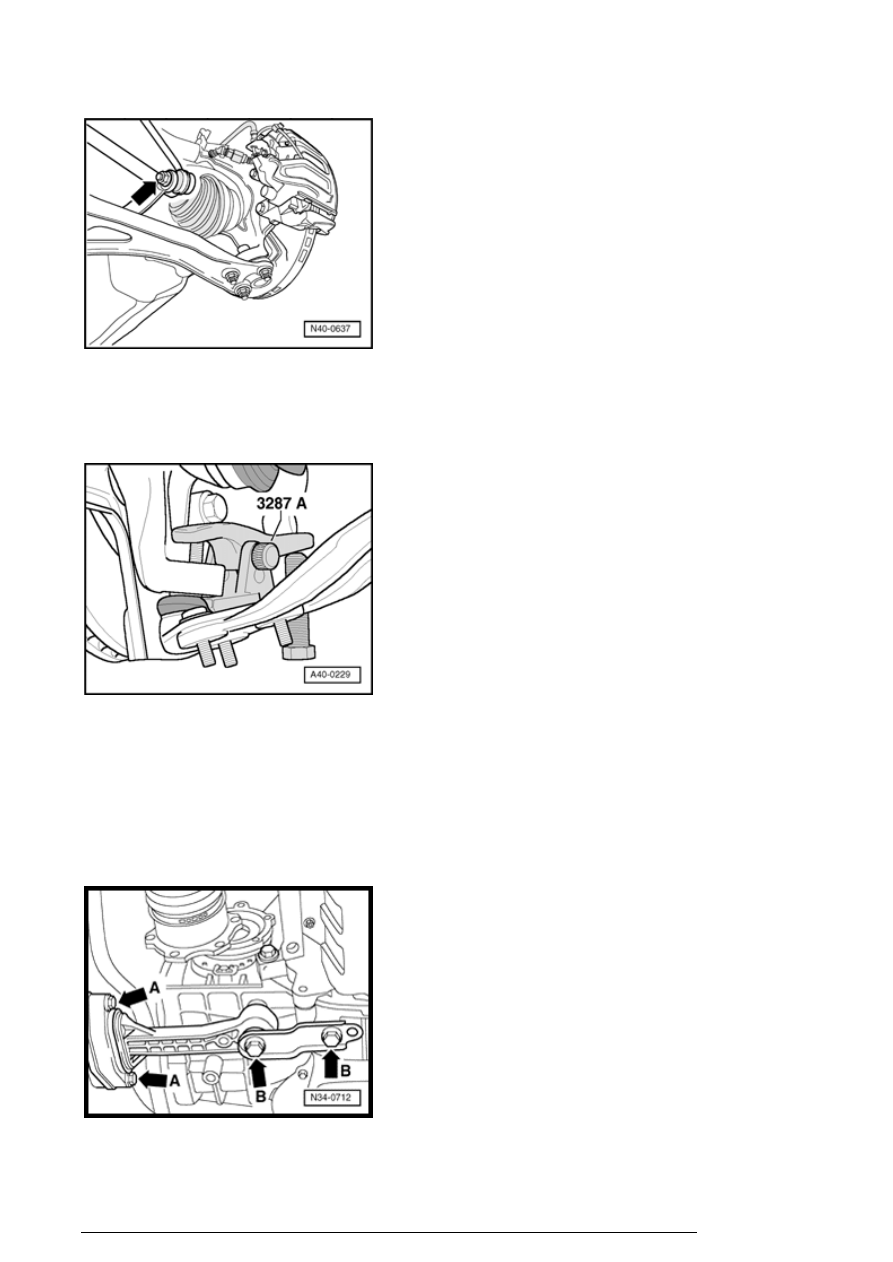

- Remove hex nuts from coupling rod - arrow - right and left
from stabilizer bar.

- Loosen nut from ball joint.

- Install ball joint puller as shown in illustration and press
out ball joint.

Note:

n

To protect ball joint threads and for safety reasons
leave nut on a few turns.



- Remove pendulum support - arrow A - and - B - .

Front suspension R32, servicing

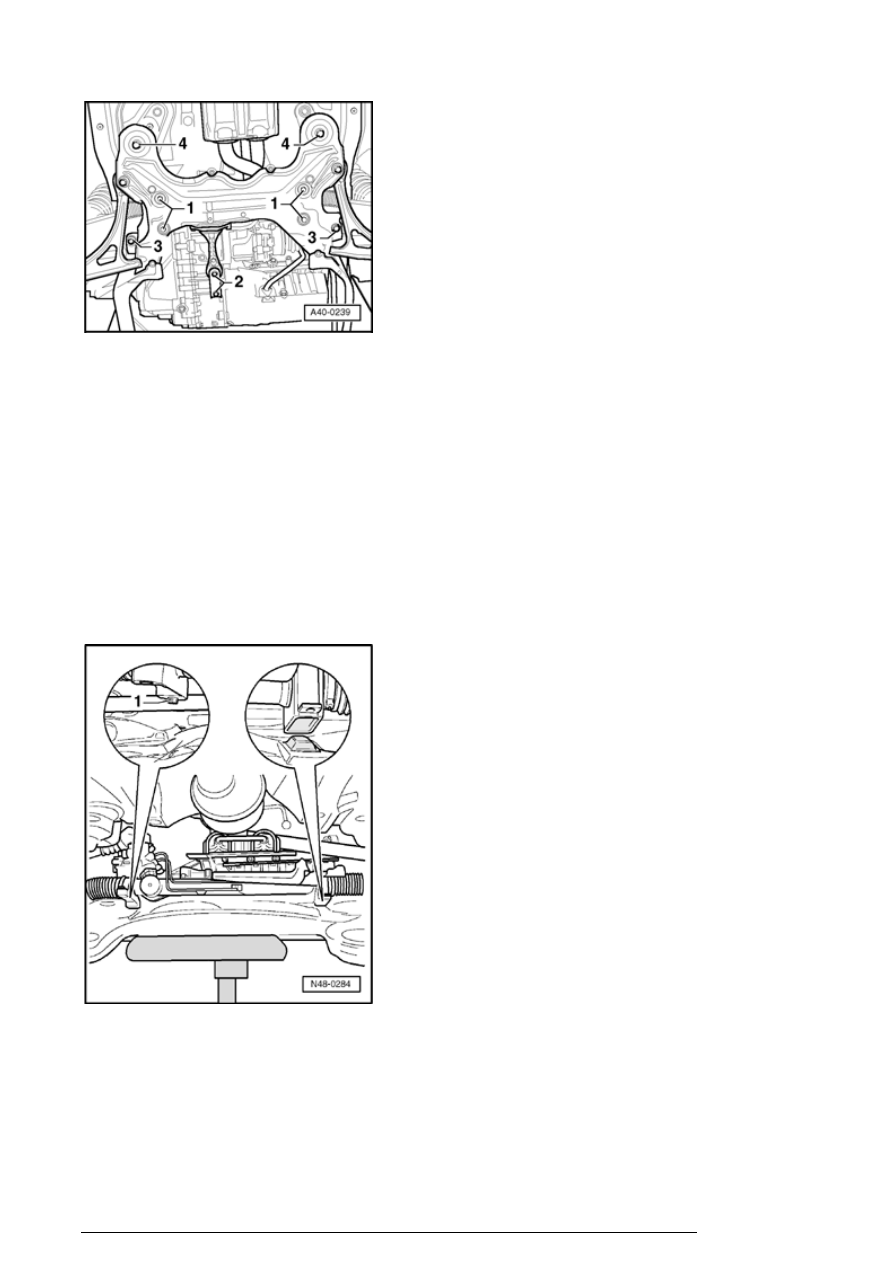

- Remove bolt - 1 - for steering gear.

- Place engine/transmission jack V.A.G1383A with
V.A.G1359/2 under subframe.

- Remove bolts - 3 - and - 4 - for subframe.

- Lower subframe using engine/transmission jack
V.A.G1383A .

Installing



Before inserting bolts for subframe, position steering gear
on subframe and insert bolts for steering gear

The threaded sleeve - 1 - must seat in subframe hole.

Further installation in reverse order

After installing check position of steering wheel during a test
drive.

If steering wheel is not in straight ahead position the front

Front suspension R32, servicing





axle alignment must be checked!

Tightening torques:



Ball joint to wheel bearing housing
Use new nuts!

45 Nm

Pendulum support to subframe

25 Nm

Pendulum support to transmission



M 10 x 70
M 10 x 30

50 Nm
50 Nm

Steering gear to subframe
Use new bolts!

20 Nm plus an additional

1

 /

4

 turn 90

Coupling rod to stabilizer bar
Use new nuts!

90 Nm

Subframe to body
Use new bolts!

100 Nm plus an additional

1

 /

4

 turn 90

Bonded rubber bushings for subframe,
replacing

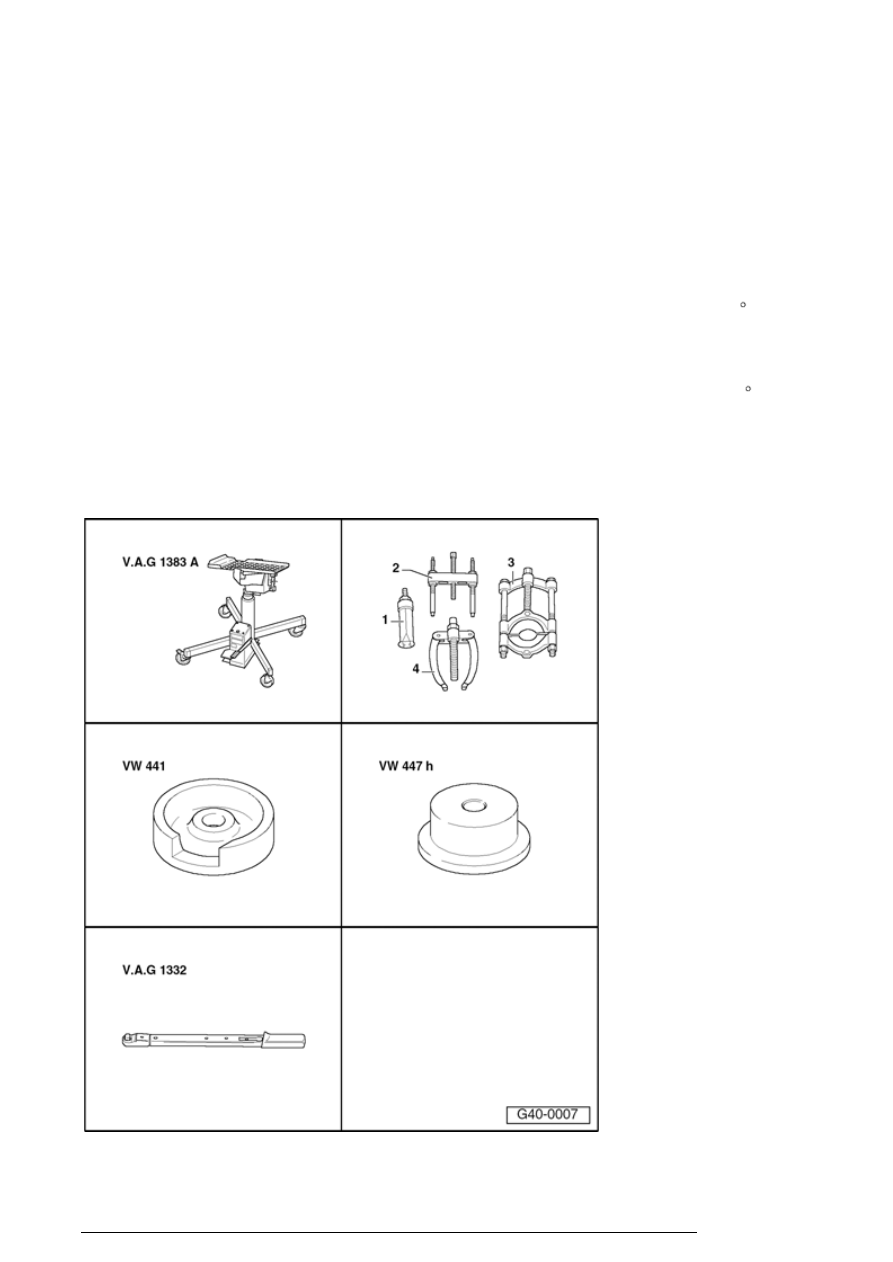

Special tools, testers and auxiliary items

Front suspension R32, servicing





required

n

Engine/transmission jack V.A.G
1383 A



n

- 3 - Separating device Kukko 17/1



n

Base block VW441



n

Thrust pad VW447H



n

Torque wrench V.A.G1332



Removing



- Remove noise insulation.

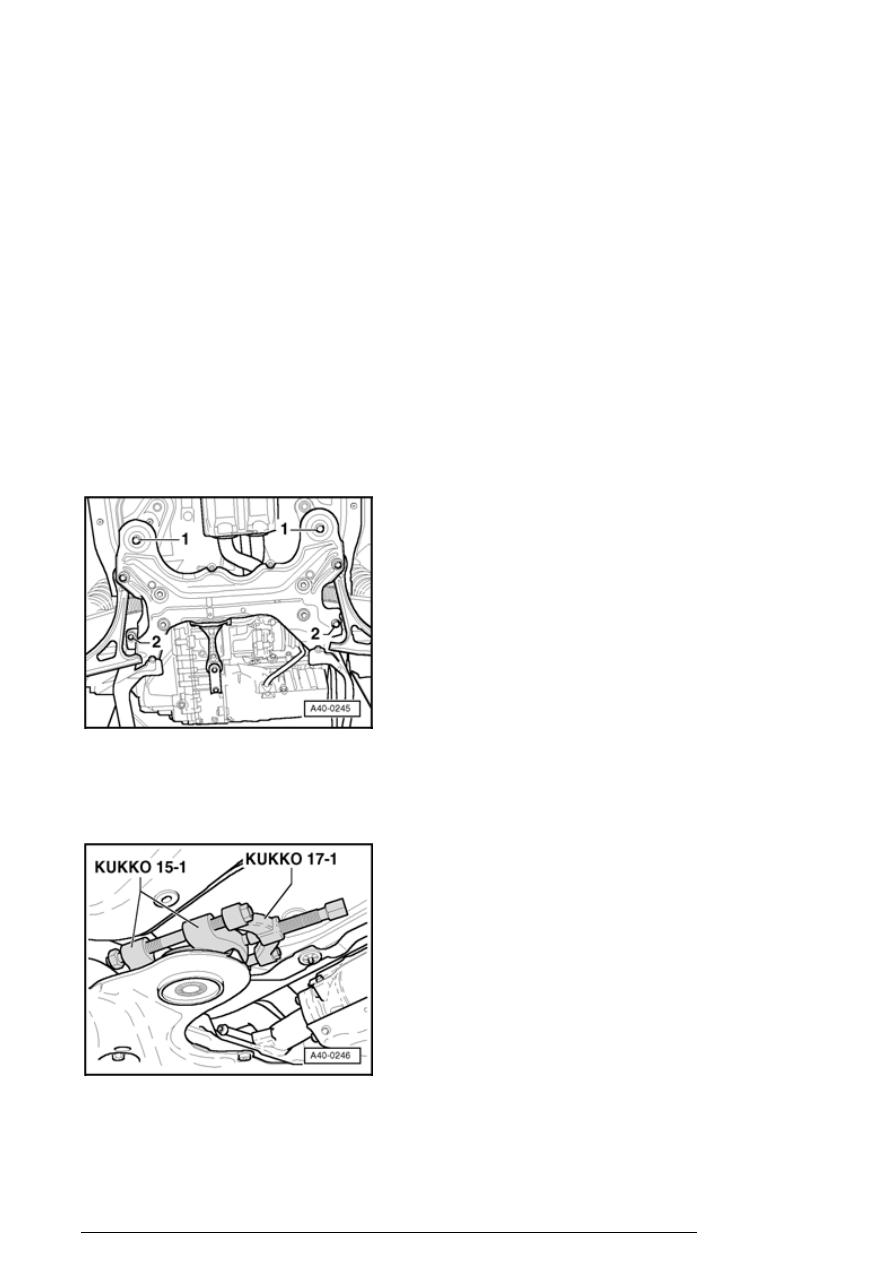

- Remove bolts - 1 - for subframe.

- By loosening bolts - 2 - lower subframe as far as possible,
until bonded rubber bushings are accessible.

- Install separating device on upper half of bushing.

- Pull upper half out.
