Volkswagen Golf / Golf GTI / Jetta. Manual - part 507

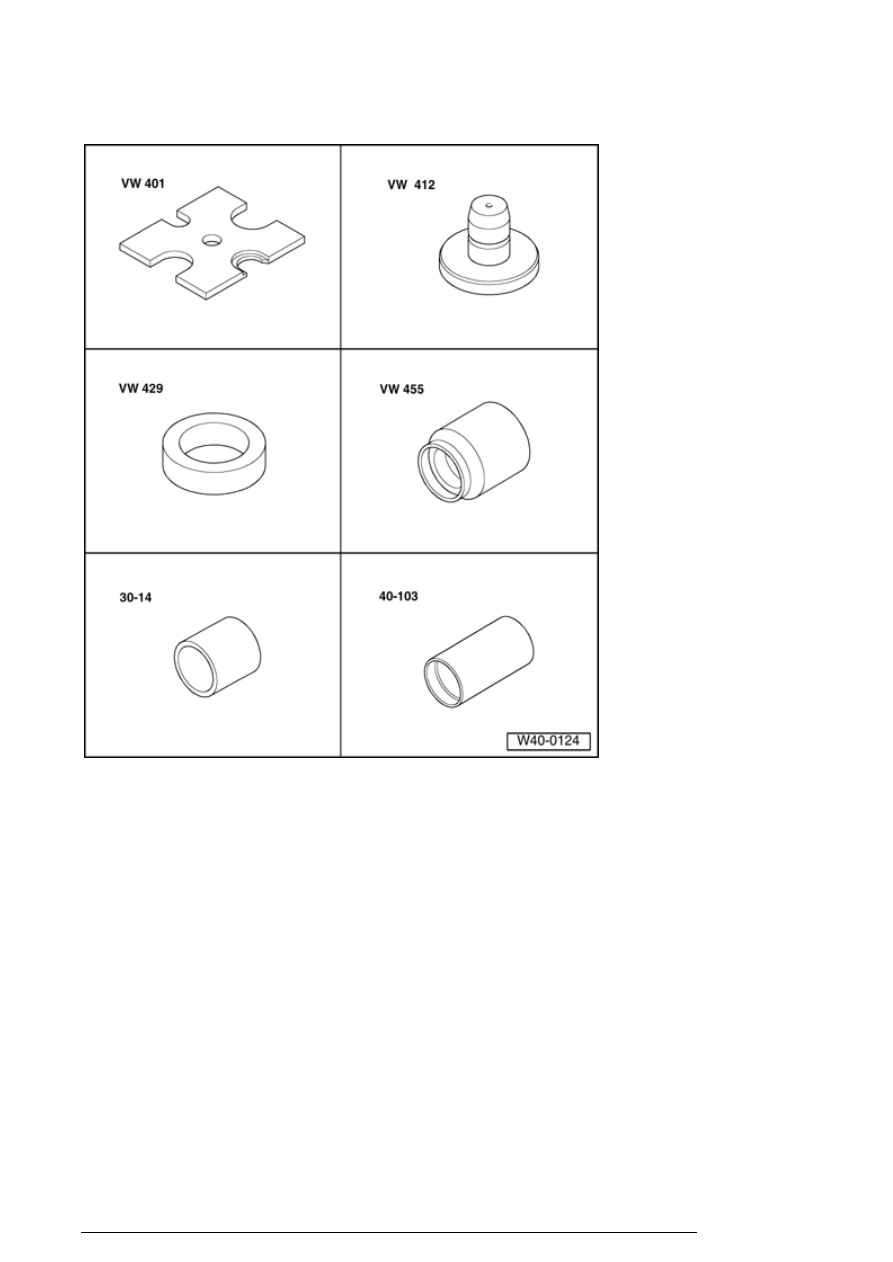

Special tools, testers and auxiliary items
required

n

Thrust plate VW401



n

Punch VW412



n

Thrust ring VW429



n

Press sleeve VW455



n

Tube 30 - 14



n

Support 40 - 103



Special tools, testers and auxiliary items required

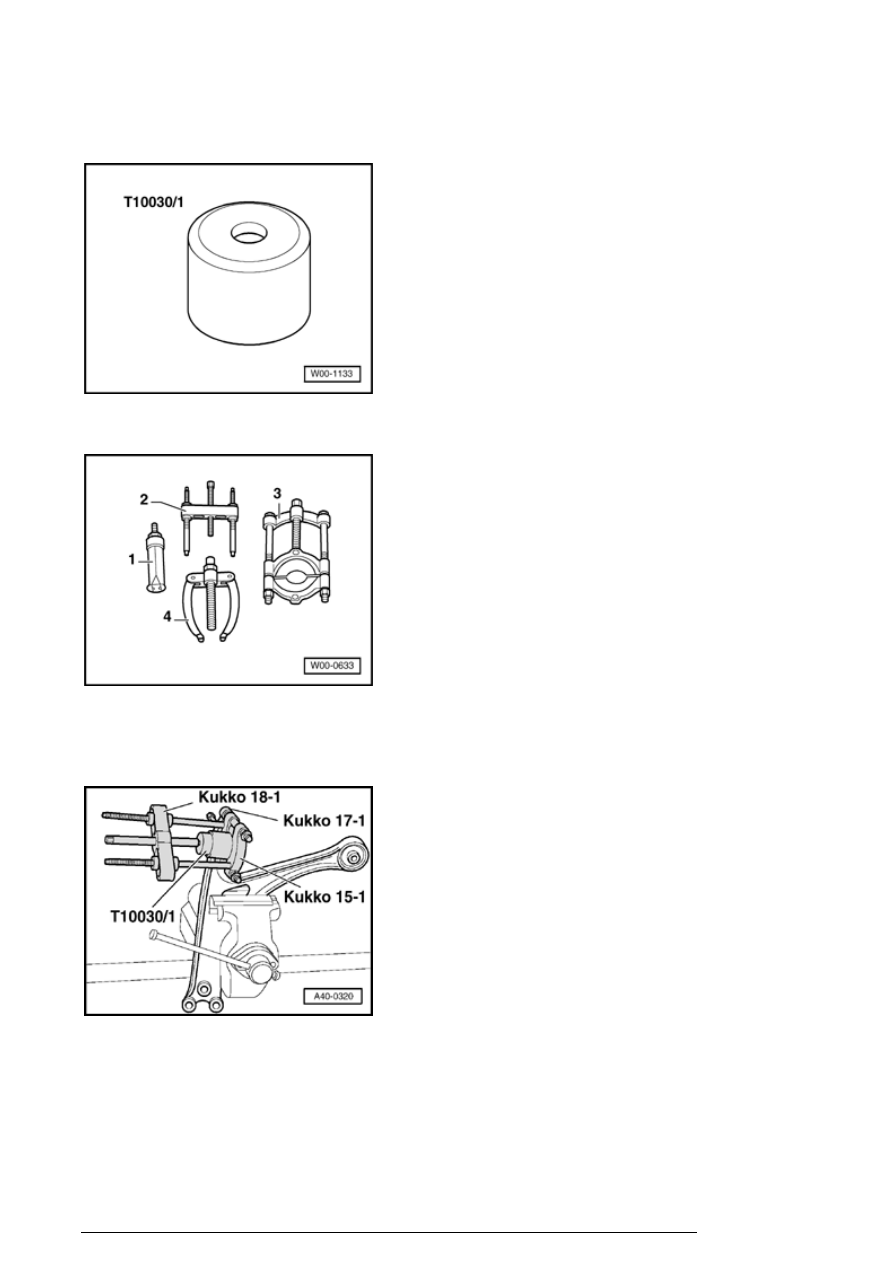

Front suspension R32, servicing










n

Thrust piece T10030/1



n

- 2 - Puller Kukko 18/1



n

- 3 - Separating device Kukko 17/1



Pressing out front control arm bushing

Front suspension R32, servicing















Installation position for control arm front bushing

Note:

n

Use lubricant to press in bonded rubber mounting e.g.
lubricant G 294 421 A1

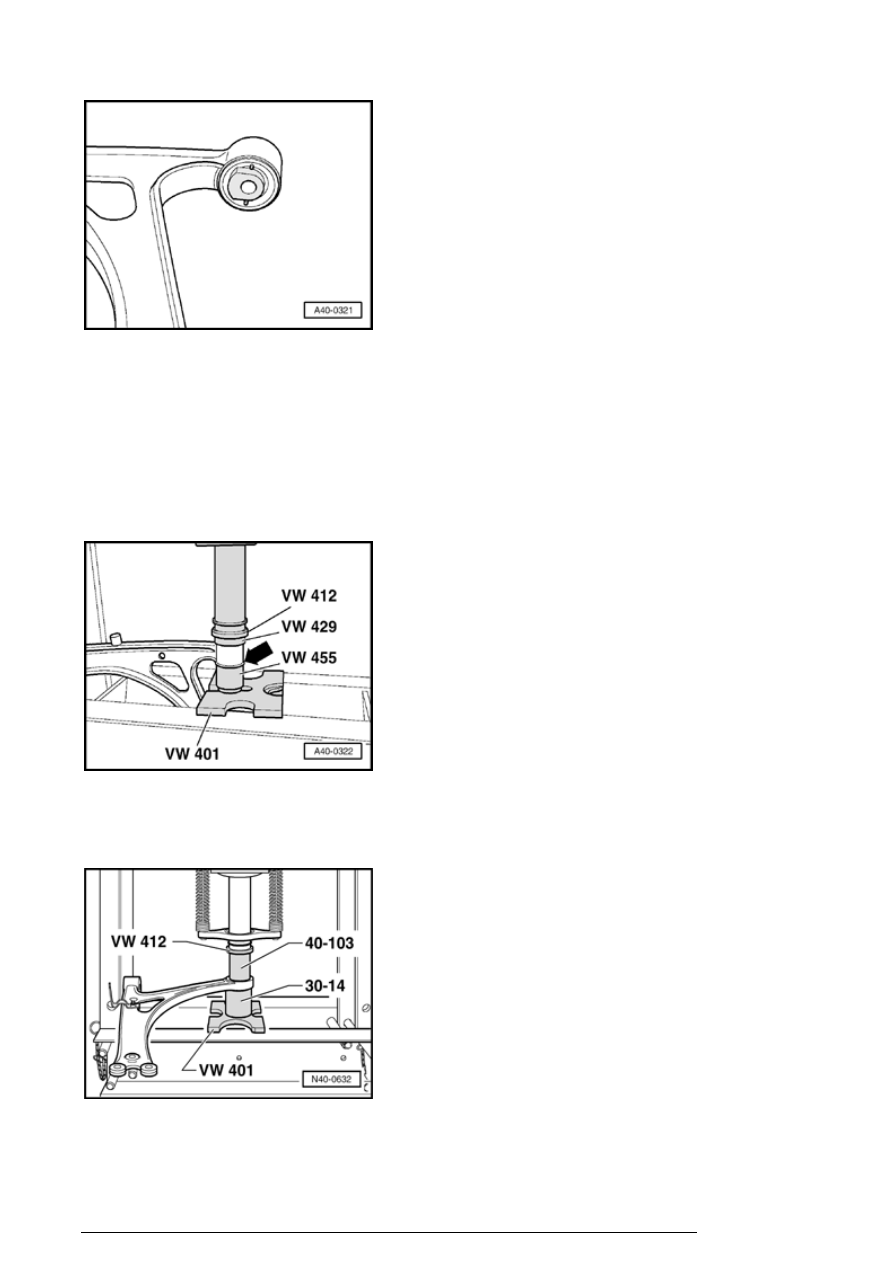

Pressing in front control arm bushing

Pressing out/in control arm rear bushing

Front suspension R32, servicing







Bushing must be pressed in flush on upper side.

Subframe, removing and installing

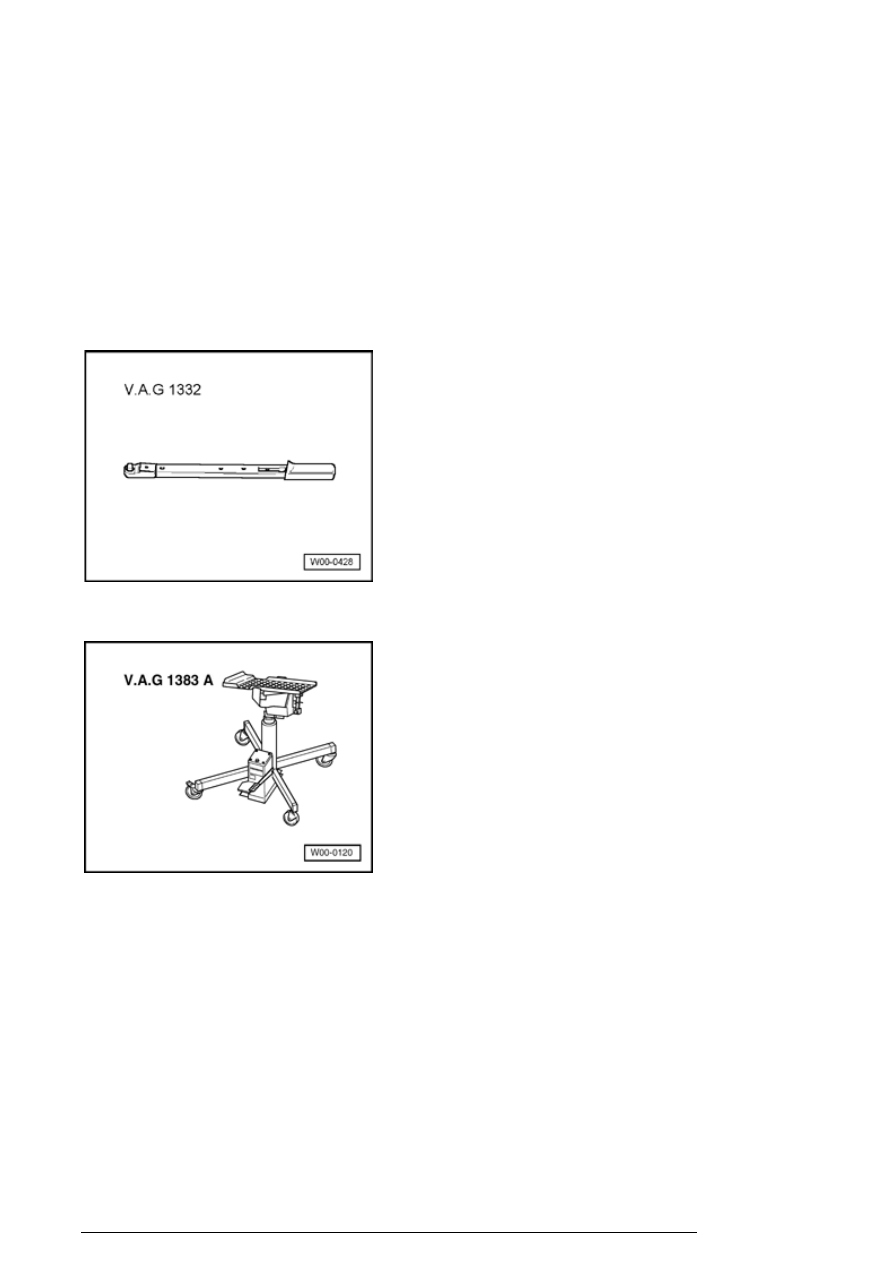

Special tools, testers and auxiliary items required

n

Torque wrench V.A.G1332



n

Engine/transmission jack V.A.G 1383 A with universal
transmission mount V.A.G1359/2



Removing



- Remove wheel.

- Remove noise insulation.

Front suspension R32, servicing
