47-13





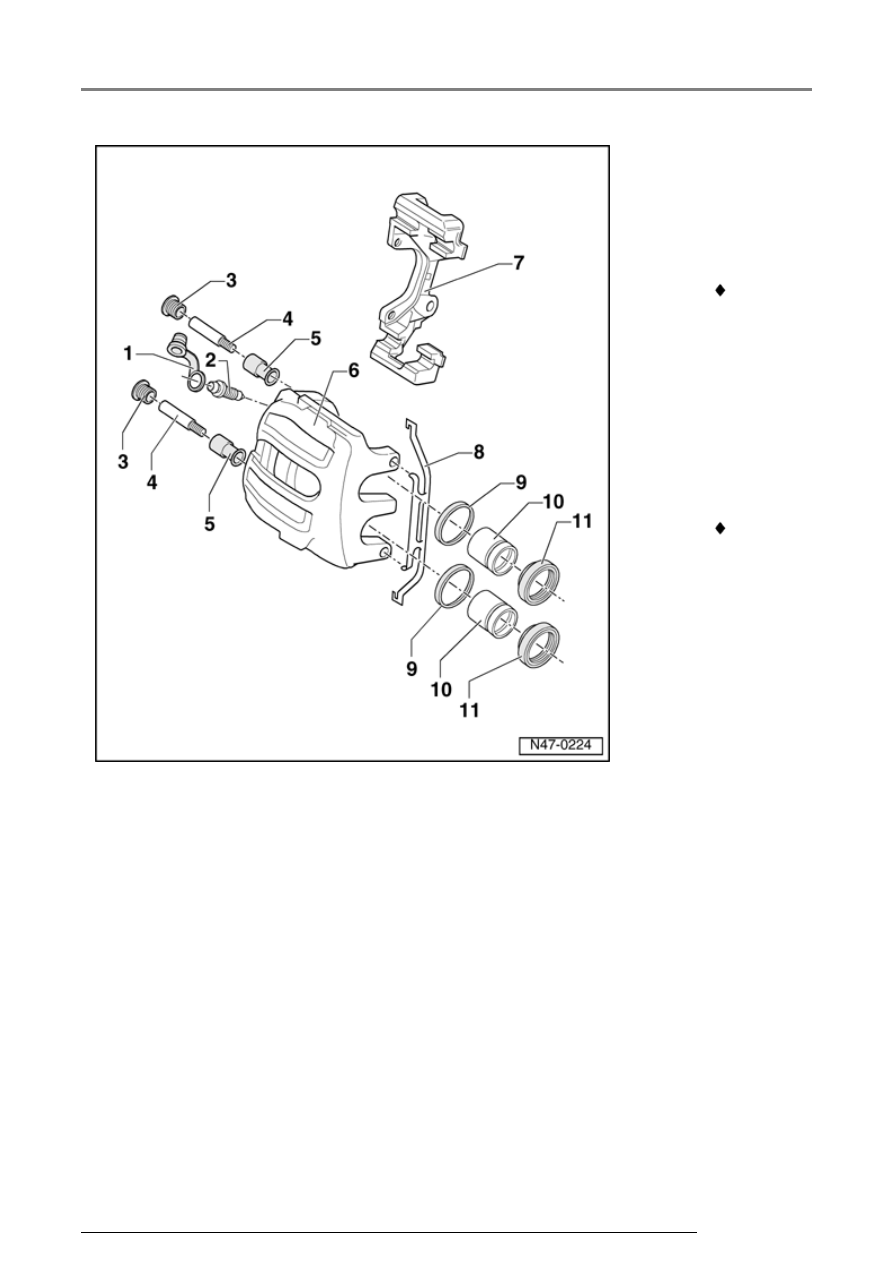

4 - Guide

pin, 25
Nm

5 - Mounting

bushing

 Insert

into
brake
caliper
housing

6 - Brake

caliper
housing

7 - Brake

carrier

 Install

on
brake
caliper
housing

8 - Retaining

spring

FN 3 front brake calipers, servicing

47-14





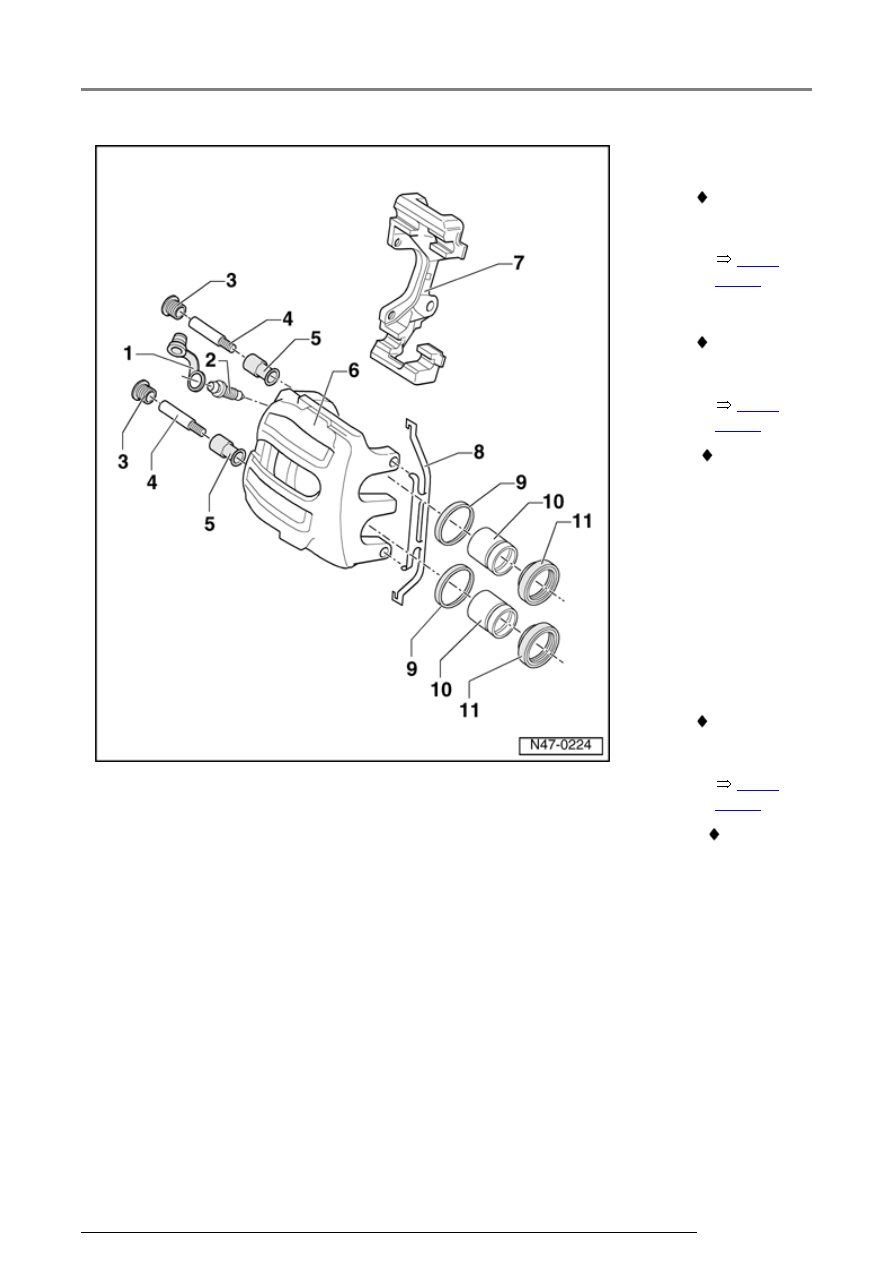

9 - Seal

 Removing

and
installing



Page

47-15



10 - Piston

 Removing

and
installing



Page

47-15



 Apply

thin coat
of
assembly
paste G
052 150
A2 to
piston
before
inserting

11

-

Protective
seal

 Removing

and
installing



Page

47-15



 Do not

damage
when
inserting
piston

FN 3 front brake calipers, servicing

47-15







Front caliper piston, removing
and installing







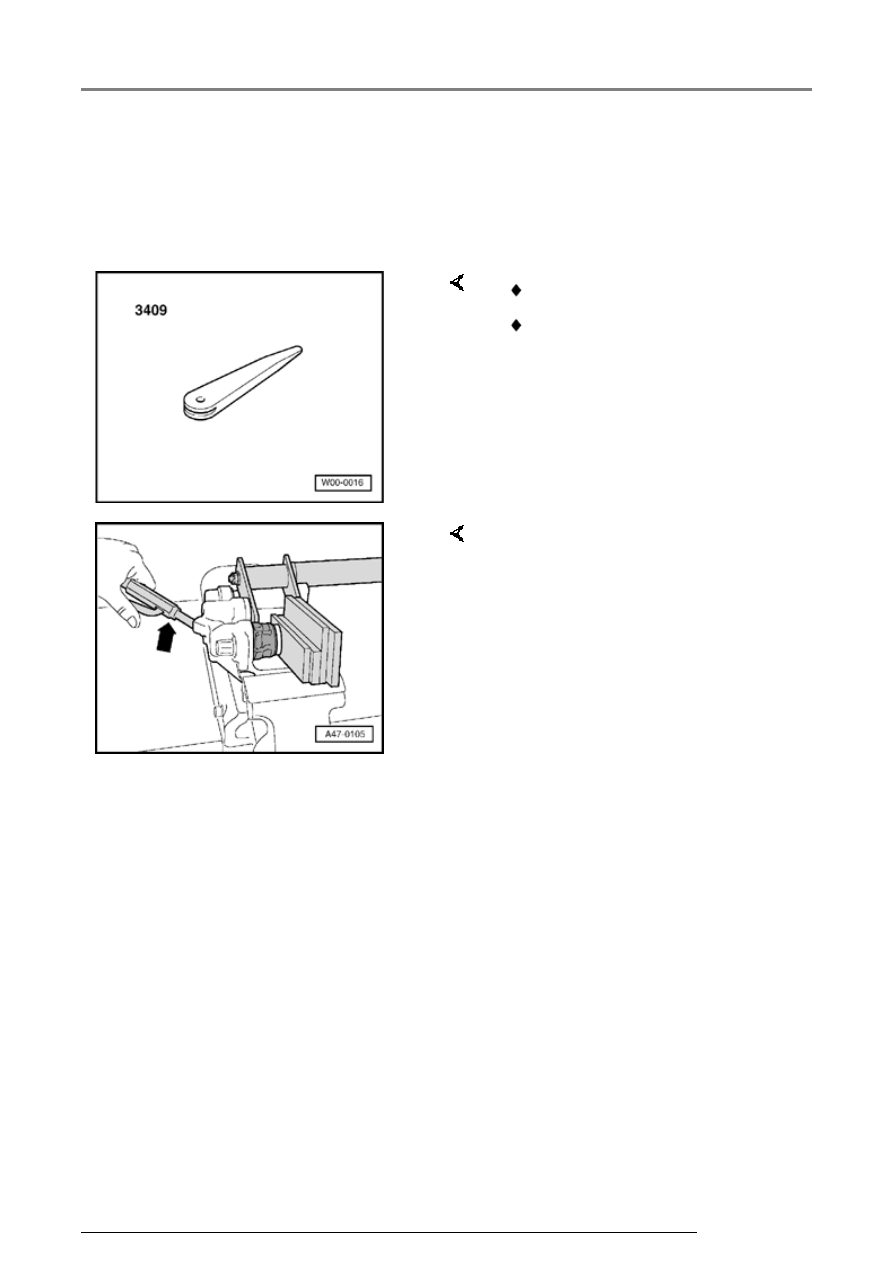

Special tools and equipment
required



Removing

 3409 Wedge

 Piston resetting tool



Note:

Place a piece of wood in the recess
to prevent damaging the piston.

Only one piston at a time can be
forced out. When doing this hold the
other piston in the caliper using the
piston resetting tool.

-  Force piston out of brake caliper

housing using compressed air.

FN 3 front brake calipers, servicing

47-16





Note:

When removing ensure that the
surface of the cylinder is not
damaged.

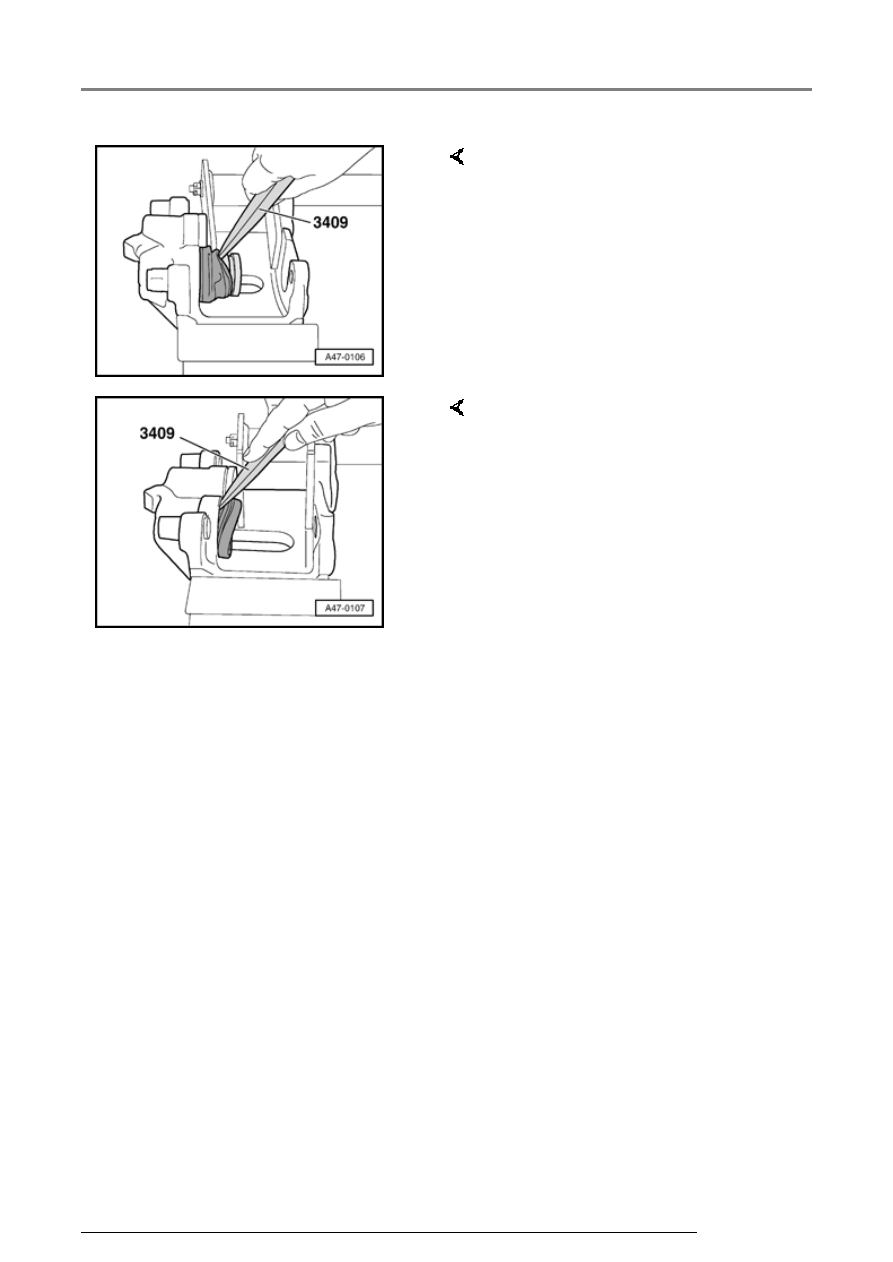

-  Remove protective seal out of

piston groove using wedge 3409.

-  Remove piston.



-  Remove protective seal using

wedge 3409.
