Volkswagen Golf / Golf GTI / Jetta. Manual - part 464

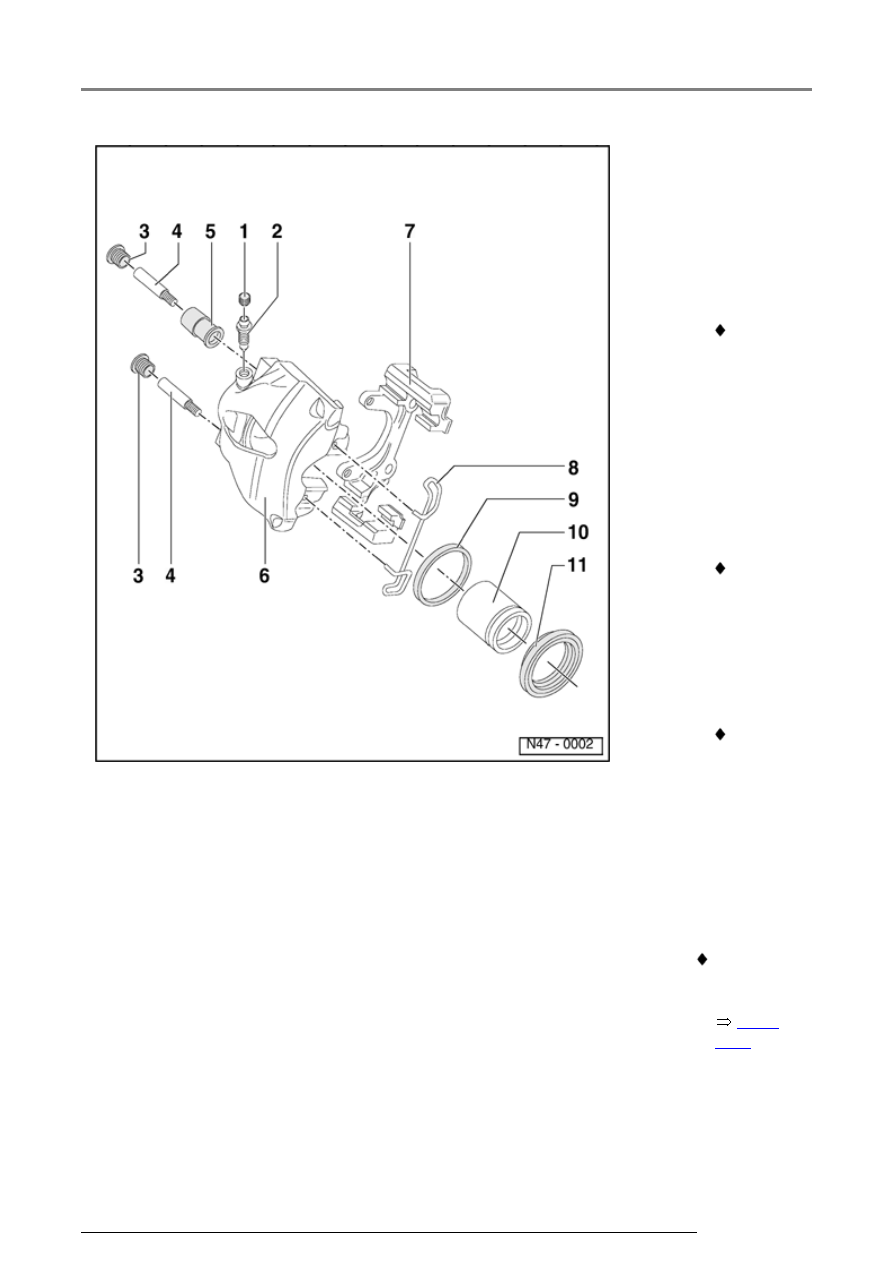

3 - Cap

 Insert in

mounting
bushing

FN 3 front brake calipers, servicing

47-7





4 - Guide

pins, 30
Nm
(22.1 ft.
lb)

5 - Mounting

bushing

 Insert

into
brake
caliper
housing

6 - Brake

caliper
housing

7 - Brake

carrier

 Install

on
brake
caliper
housing

8 - Retaining

spring

 Insert

with
both
ends in
the
holes in
brake
caliper
housing

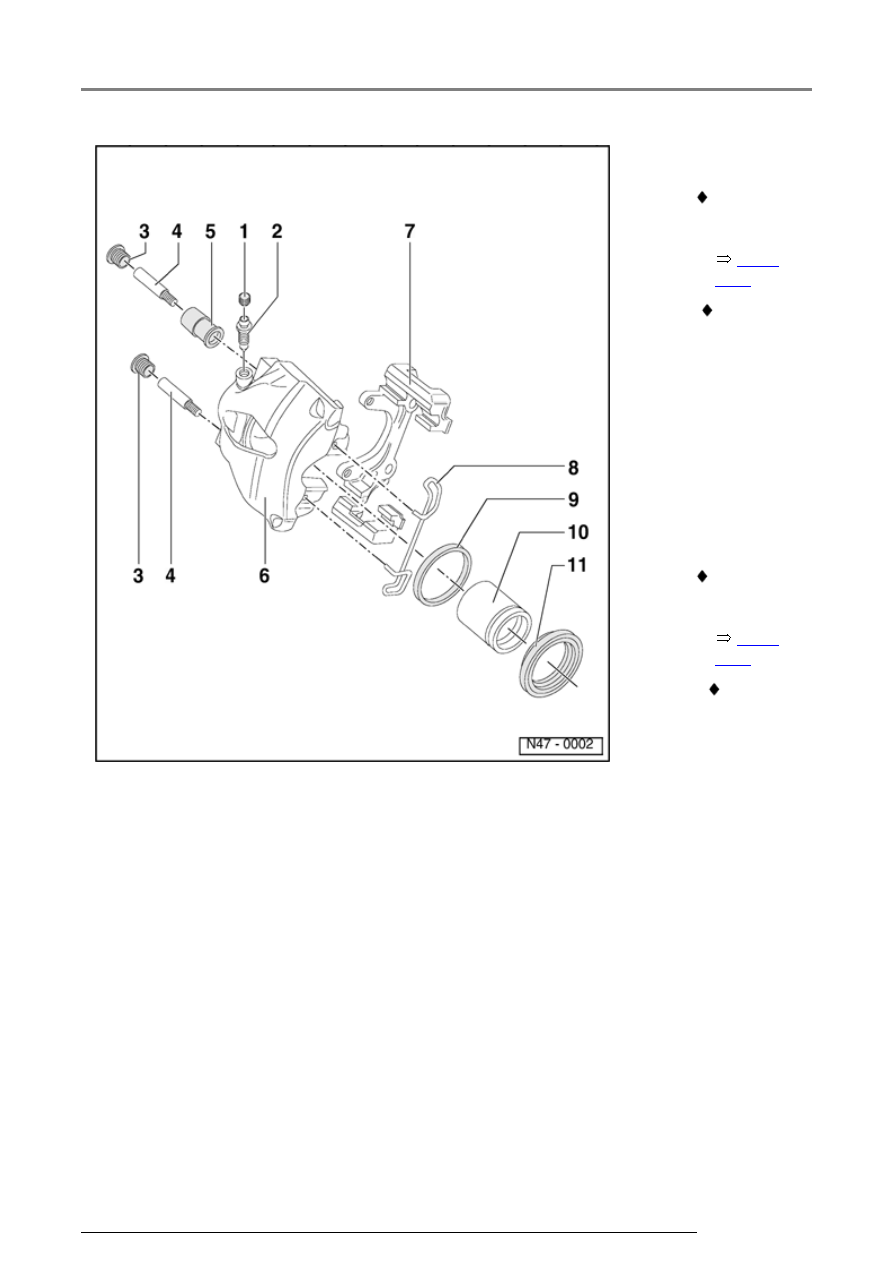

9 - Seal

 Removing

and
installing



Page

47-9



FN 3 front brake calipers, servicing

47-8





10 - Piston

 Removing

and
installing



Page

47-9



 Apply

thin coat
of
assembly
lubricant
G 052
150 A2
to piston
before
inserting

11

-

Protective
seal

 Removing

and
installing



Page

47-9



 Do not

damage
when
inserting
piston

FN 3 front brake calipers, servicing

47-9







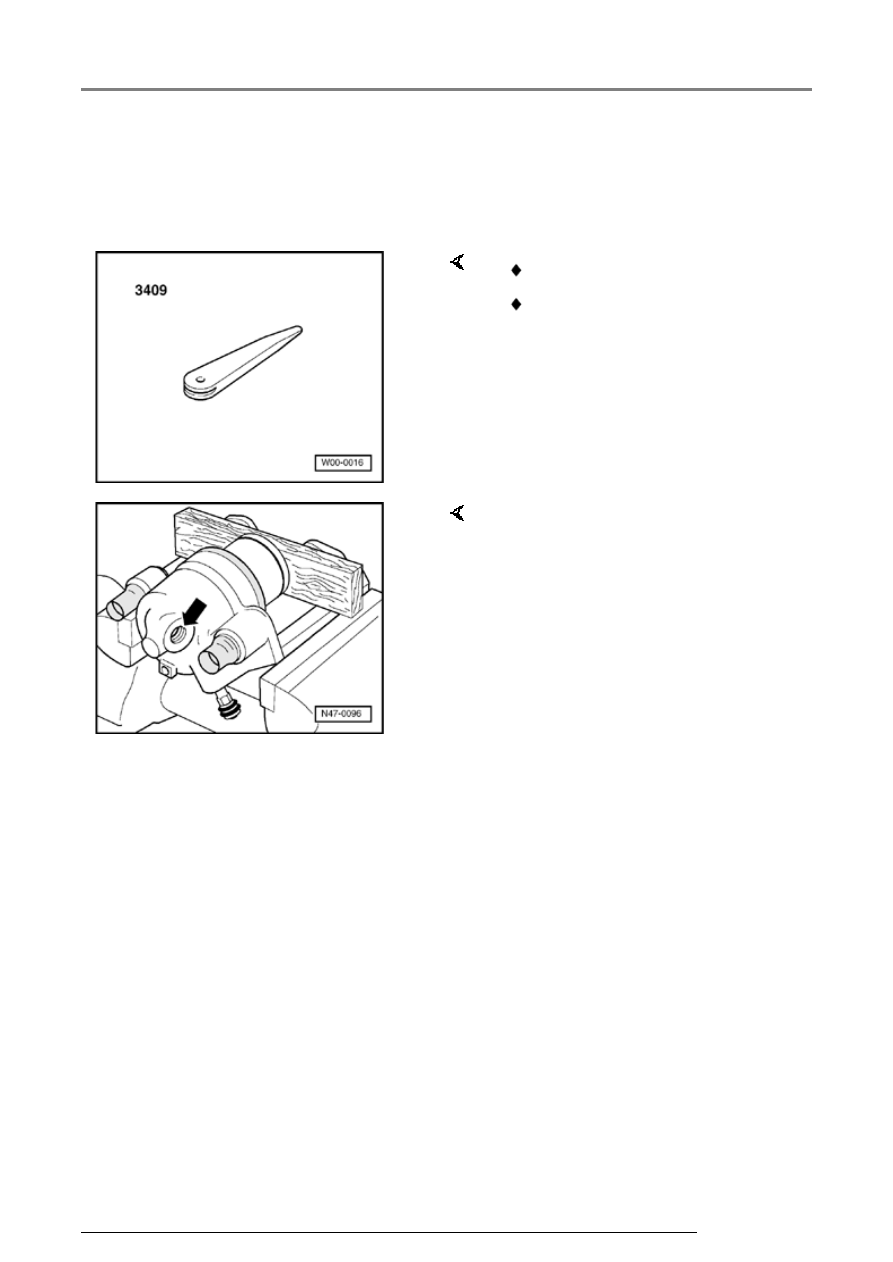

Front caliper piston, removing
and installing







Special tools and equipment



Removing

 3409 Wedge

 Piston resetting tool



Note:

Place a piece of wood in the recess
to prevent damaging the piston.

-  Force piston out of brake caliper

housing using compressed air.
