71



11 - Parking

brake
warning
switch

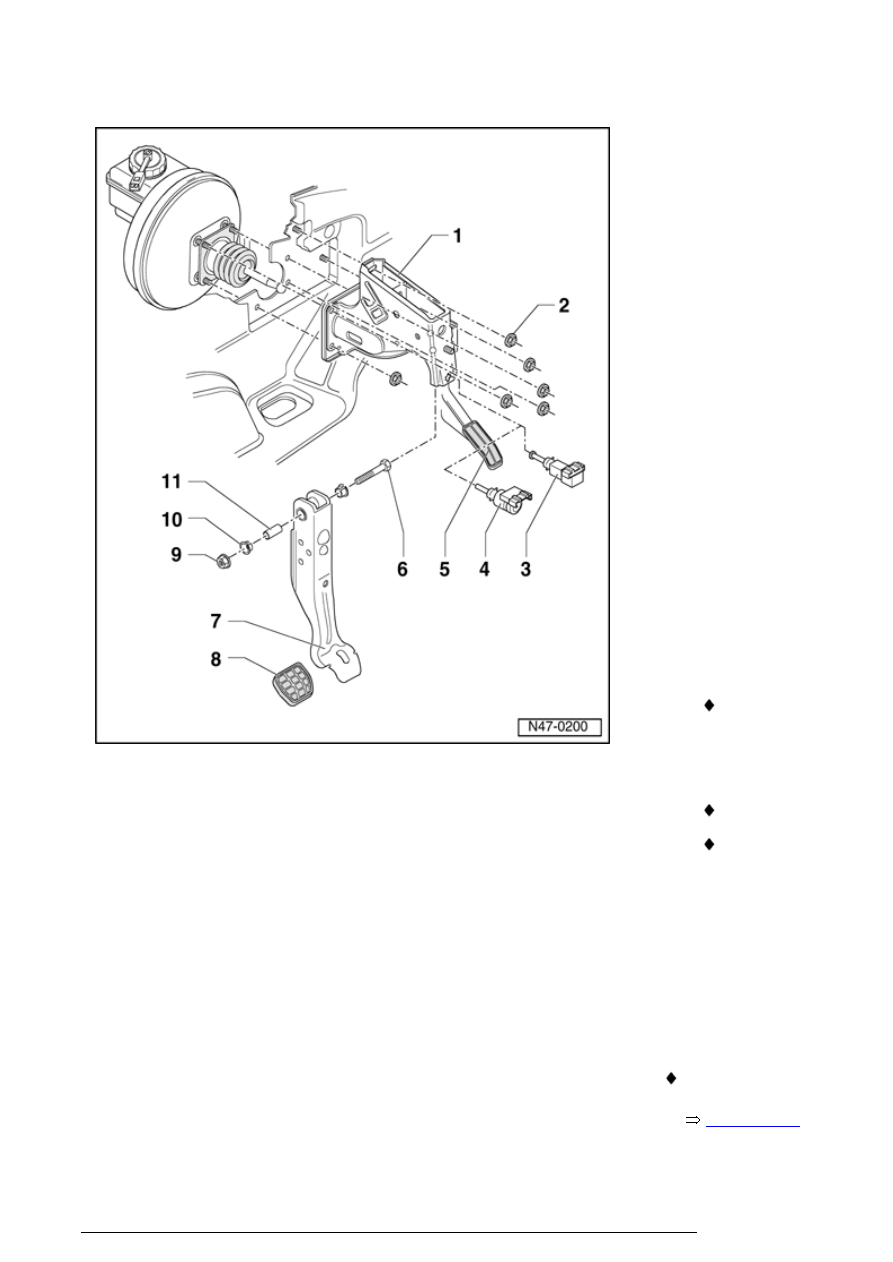

Parking brake lever, assembly overview

46-77





Brake pedal
assembly
overview

WARNING!



The brake pedal
travel must not be
restricted by
additional floor
mats.



Note:

Grease all mountings
before installing with
grease Part No. G
000 602.

1 - Mounting

bracket

2 - Self-locking

hex nut, 28
Nm (20.7 ft..
lb)

 Always

replace

3 - Brake Light

Switch -F-

 "Old style"

 Integrated

with Brake
Pedal Switch
(cruise
control/DFI)
F47- on
Diesel
models and
models with
cruise
control.

 Removing and

installing/adjusting



Page 46-84

 .

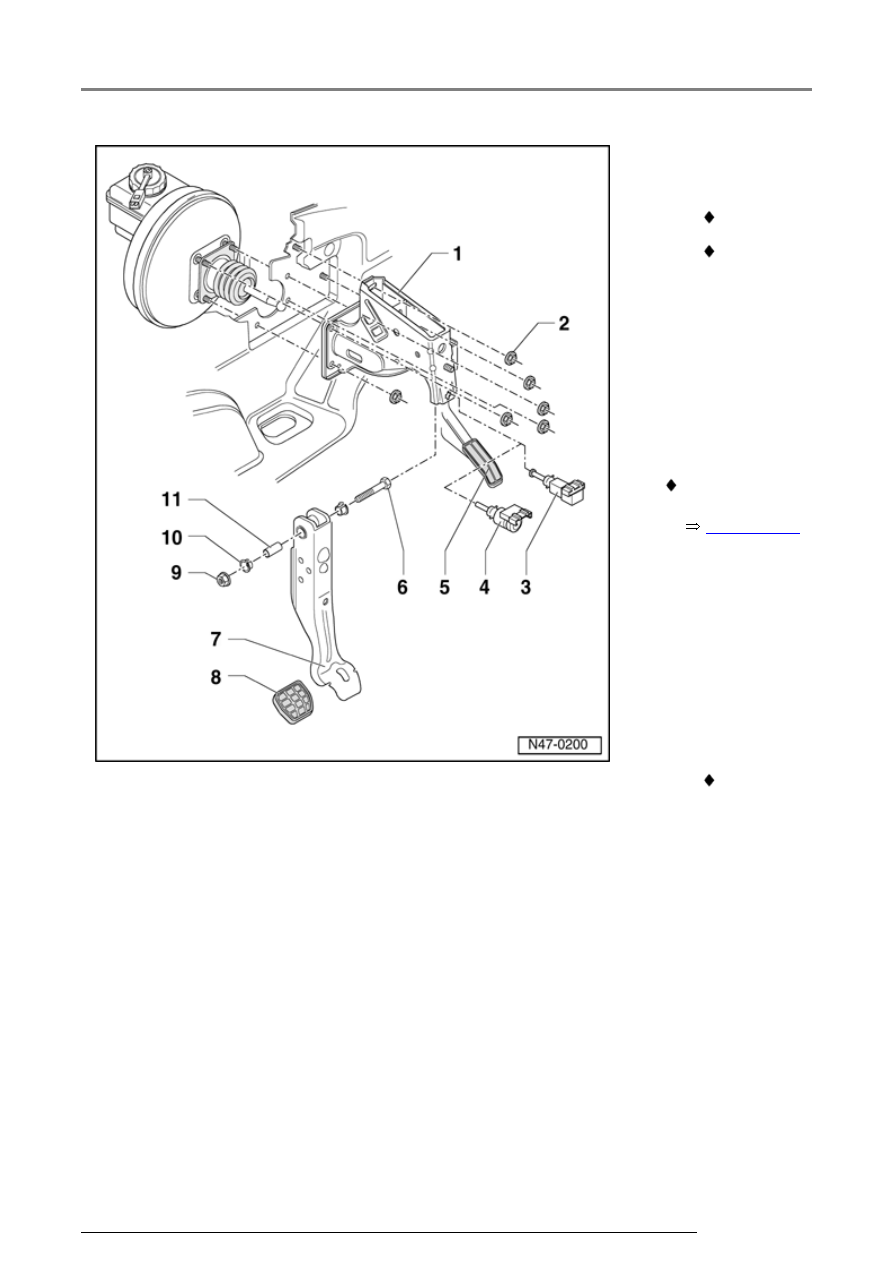

Brake pedal - assembly overview

46-78





4 - Brake Light

Switch -F-

 "New style"

 Integrated

with Brake
Pedal Switch
(cruise
control/DFI)
F47- on
Diesel
models and
models with
cruise
control.

 Removing and

installing/adjusting



Page 46-84

 .

5 - Accelerator

pedal

6 - Hex bolt

7 - Brake pedal

8 - Pad

9 - Self-locking

hex nut, 20
Nm (15 ft. lb)

 Always

replace

10 - Mounting

bushing

11 - Pivot pin

Brake pedal - assembly overview

46-79







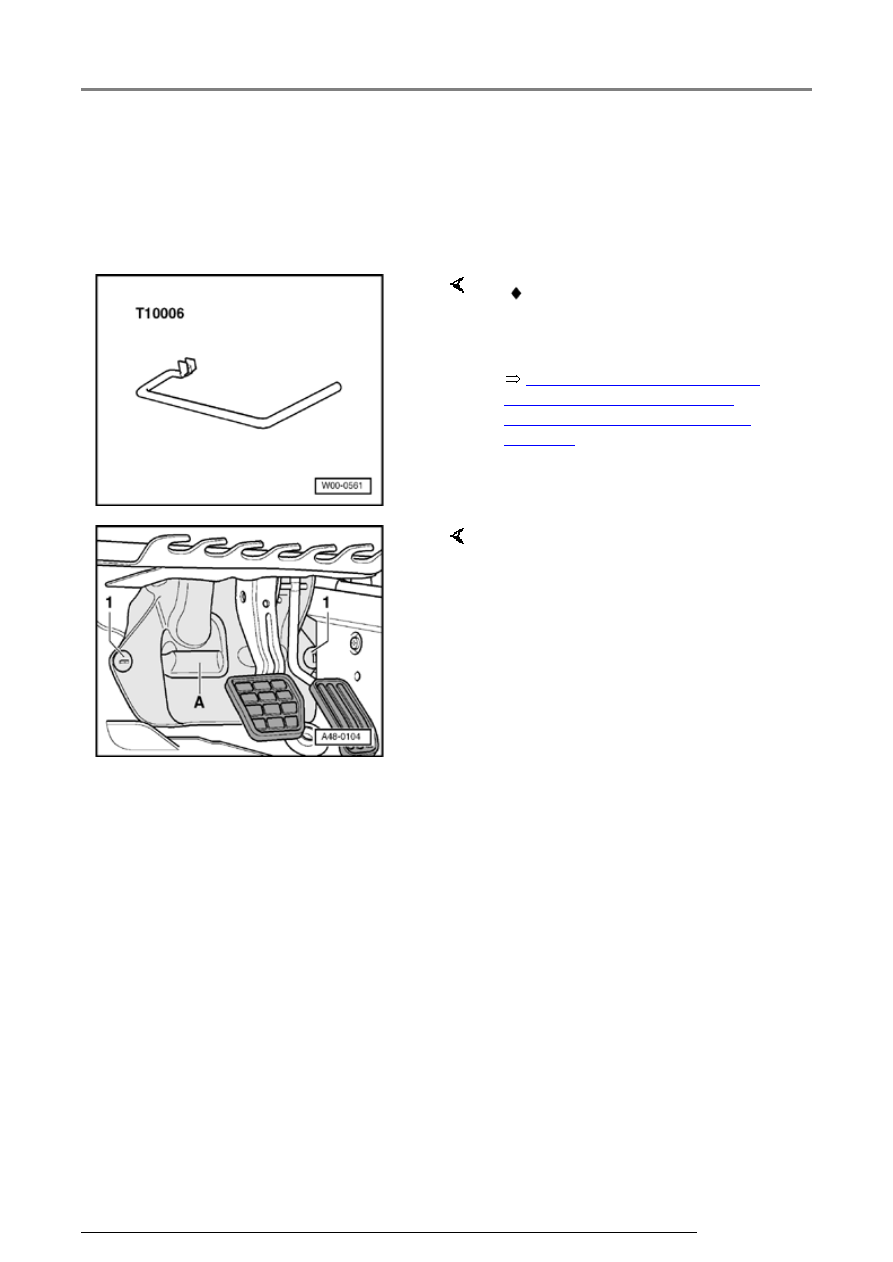

Brake pedal from brake
booster, disconnecting and
connecting







Special tools and equipment





Repair Manual, Body Interior,

Repair Group 68; Trim under
steering column, removing and
installing



 T 10006 Release tool

-  Remove trim under instrument

panel.



-  Remove screws -1-.

-  Remove cover -A-.

Brake pedal - assembly overview
