Installing





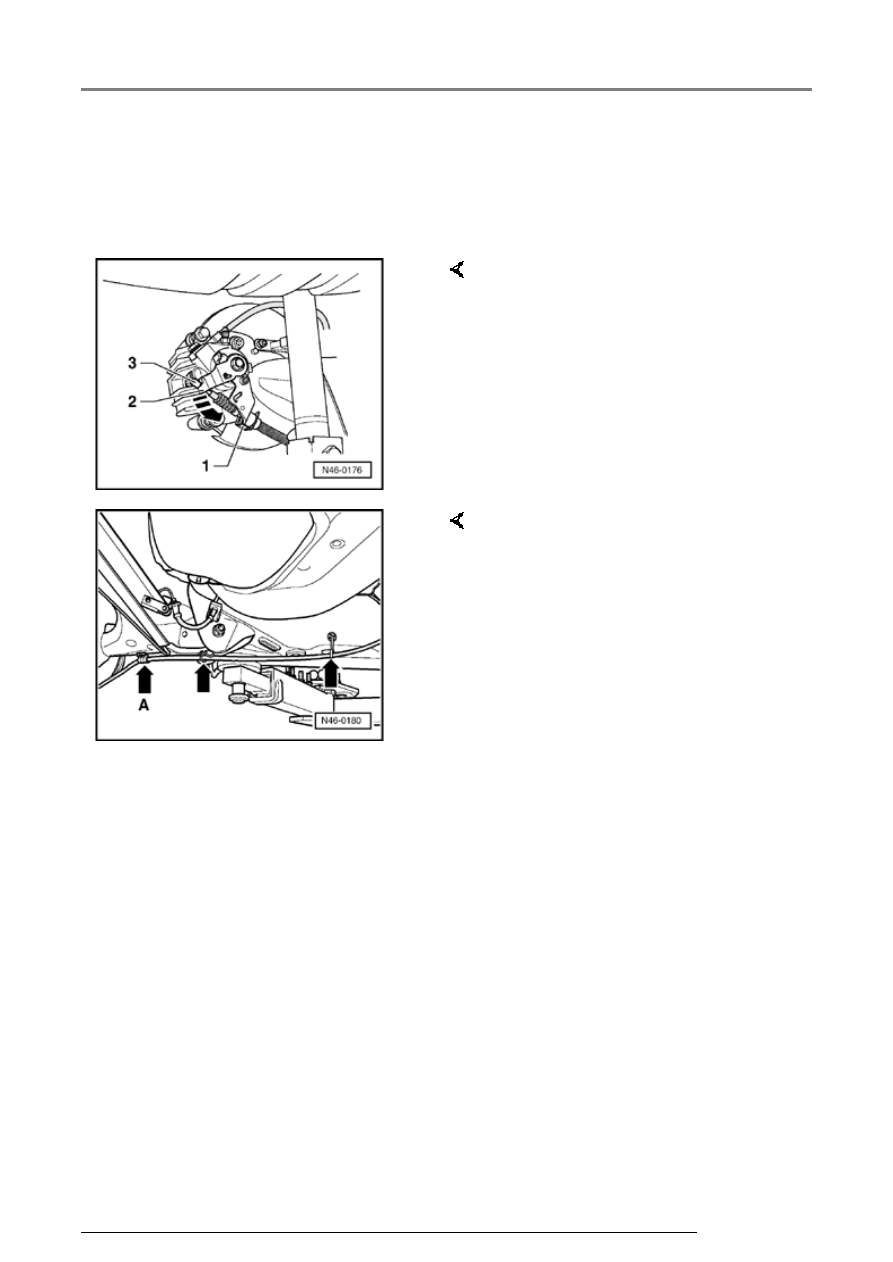

-  Slide parking brake cable into

guide tube.



-  Press brake lever -2- in direction

of arrow and attach parking brake
cable.

-  Install clip -1-.



-  Clip parking brake cable into

retainer on rear axle (arrow -A-).

-  Parking brake cable clamping ring

must lie in the middle of the clip.

-  Hook parking brake cable into

retainers (arrows).

-  Hook parking brake cable into

compensator.

Parking brake cables for disc brakes - front wheel drive, removing and installing

46-70







Repair Manual, Body Interior;

Repair Group 68



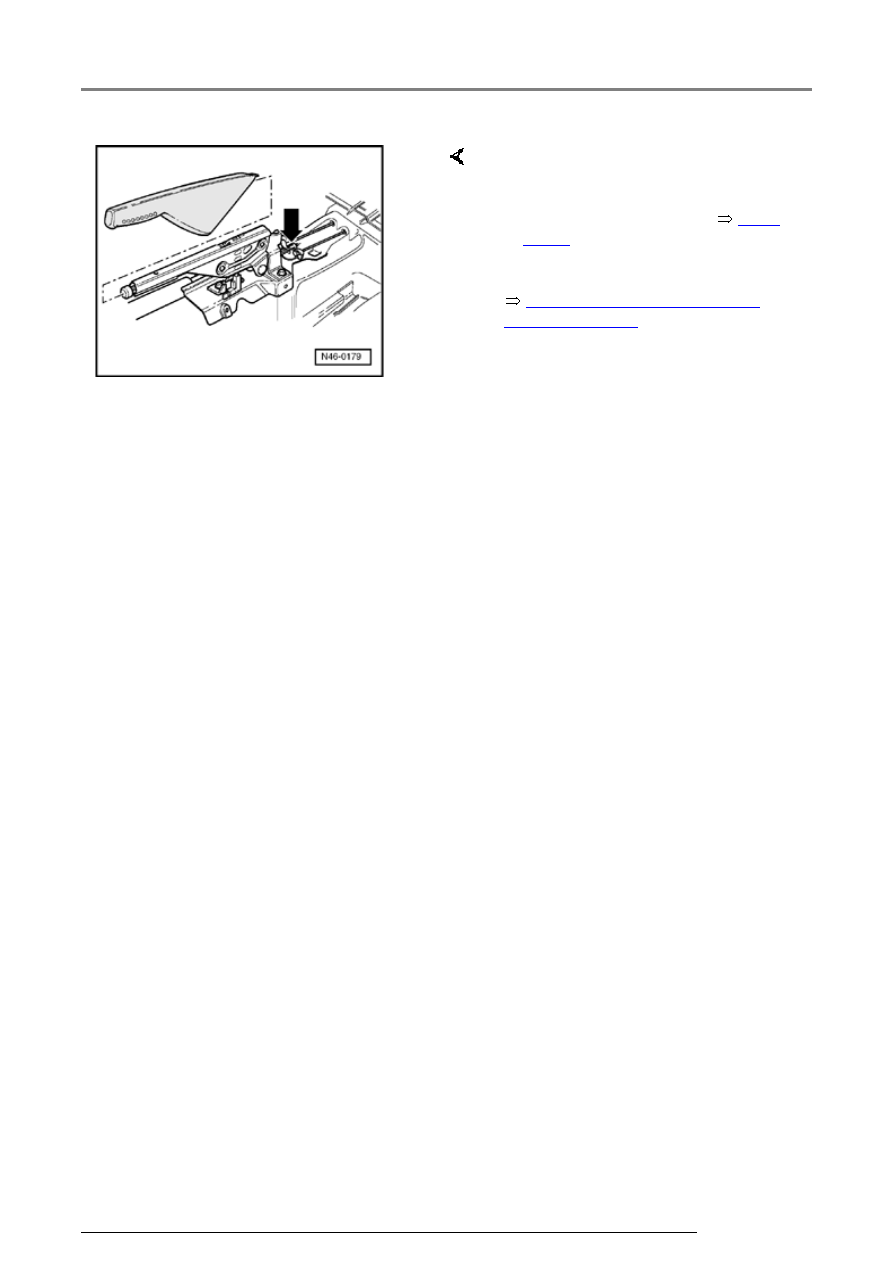

-  Pretension parking brake cable

with adjustment nut (arrow).

-  Adjusting parking brake



Page

46-54

 .

-  Install center console extension.

Parking brake cables for disc brakes - front wheel drive, removing and installing

46-71







Parking brake cables
for disc brakes - all
wheel drive, removing
and installing





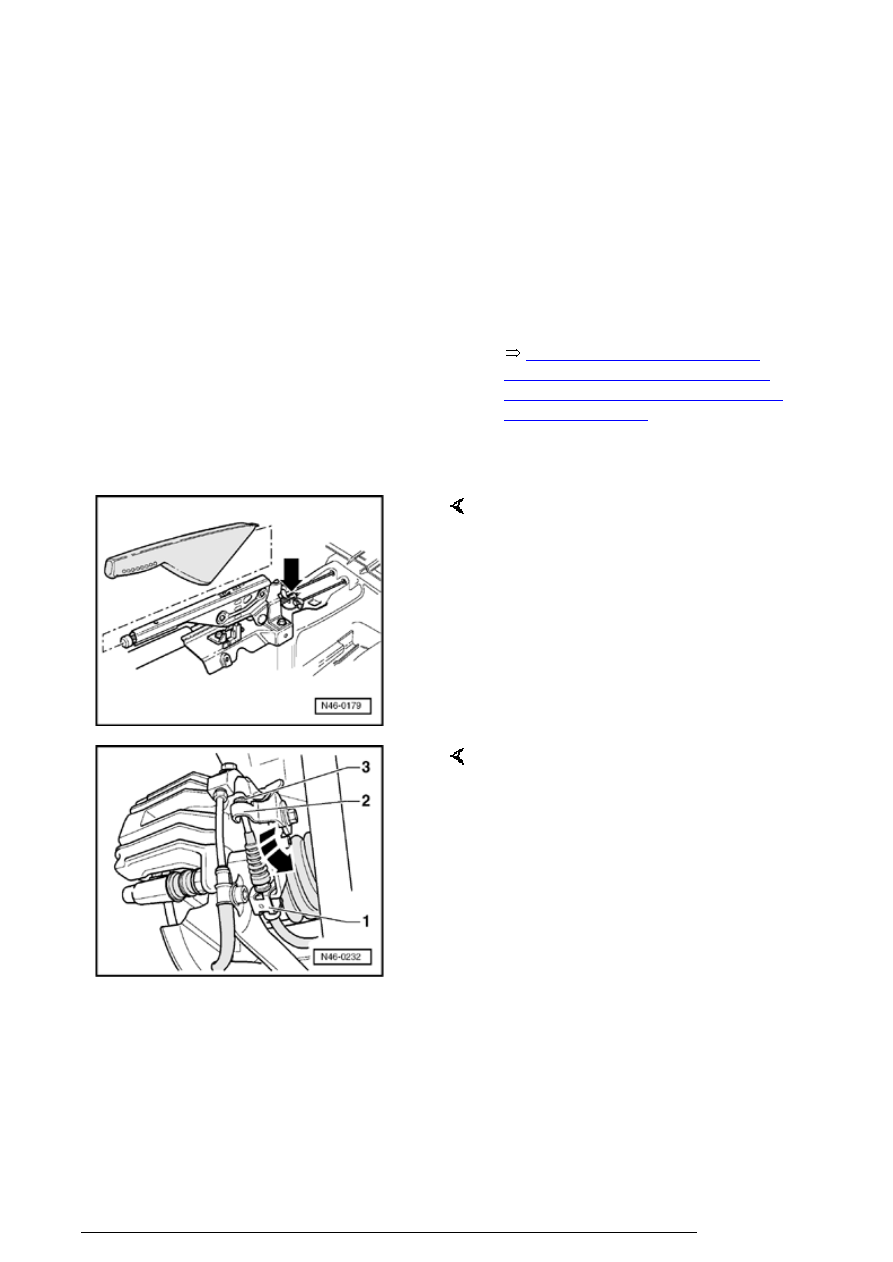

-  Remove center console

extension,







Repair Manual, Body Interior,

Repair Group 68; Compartments,
covers and trims; Removing center
console extension







-  Release parking brake.



-  Loosen adjustment nut (arrow)

until the parking brake cable can
be unhooked from compensator.

-  Raise vehicle.



-  Remove clip -1-.

-  Press brake lever -2- in direction

of arrow and unhook brake cable
-3-.

Parking brake cables for disc brakes - all wheel drive, removing and installing

46-72





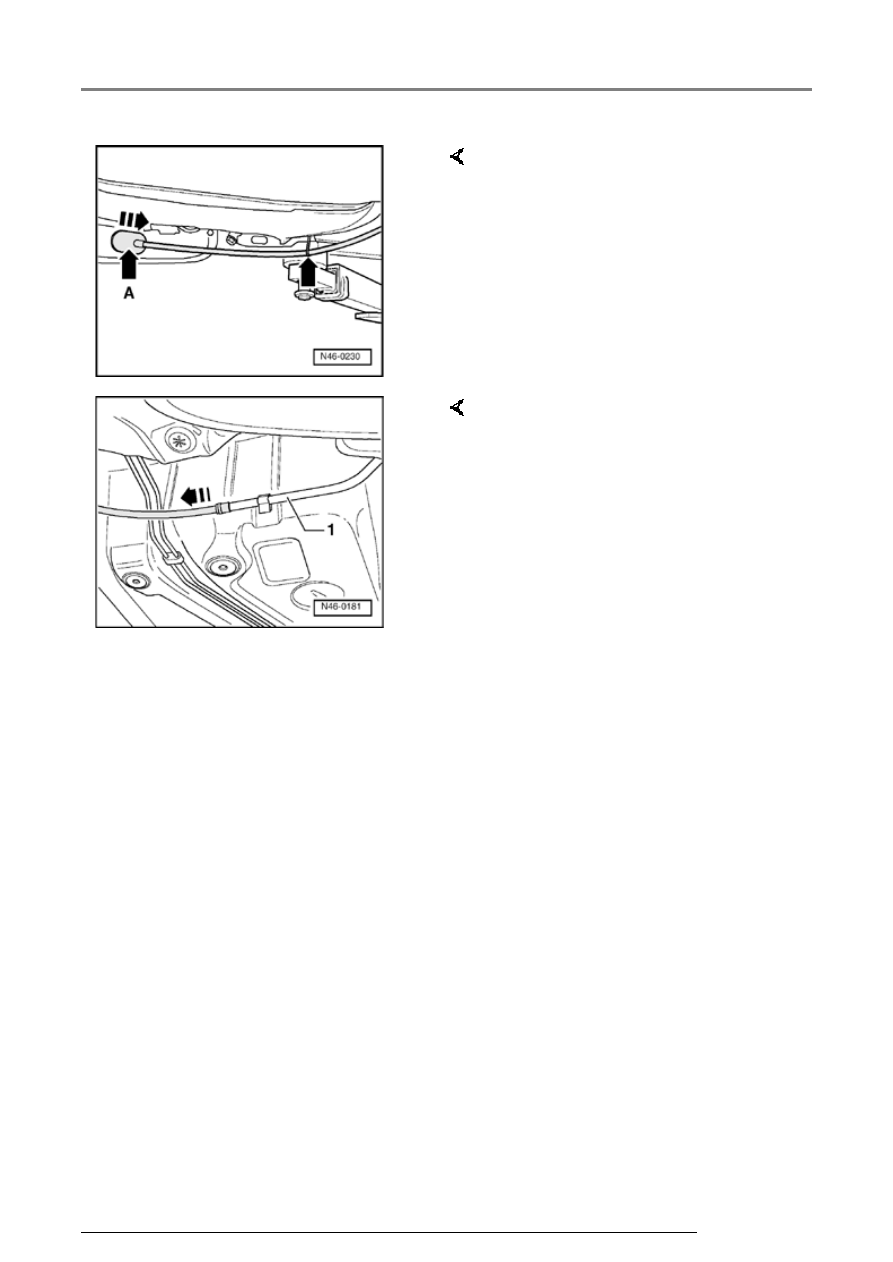

-  Remove rubber grommet (arrow -

A-) in trailing arm.

-  Unhook parking brake cable

(arrow) from retainer and pull out
of trailing arm in direction of
arrow.



-  Pull parking brake cable out from

guide tube -1- in direction of
arrow.

Parking brake cables for disc brakes - all wheel drive, removing and installing
