45-74





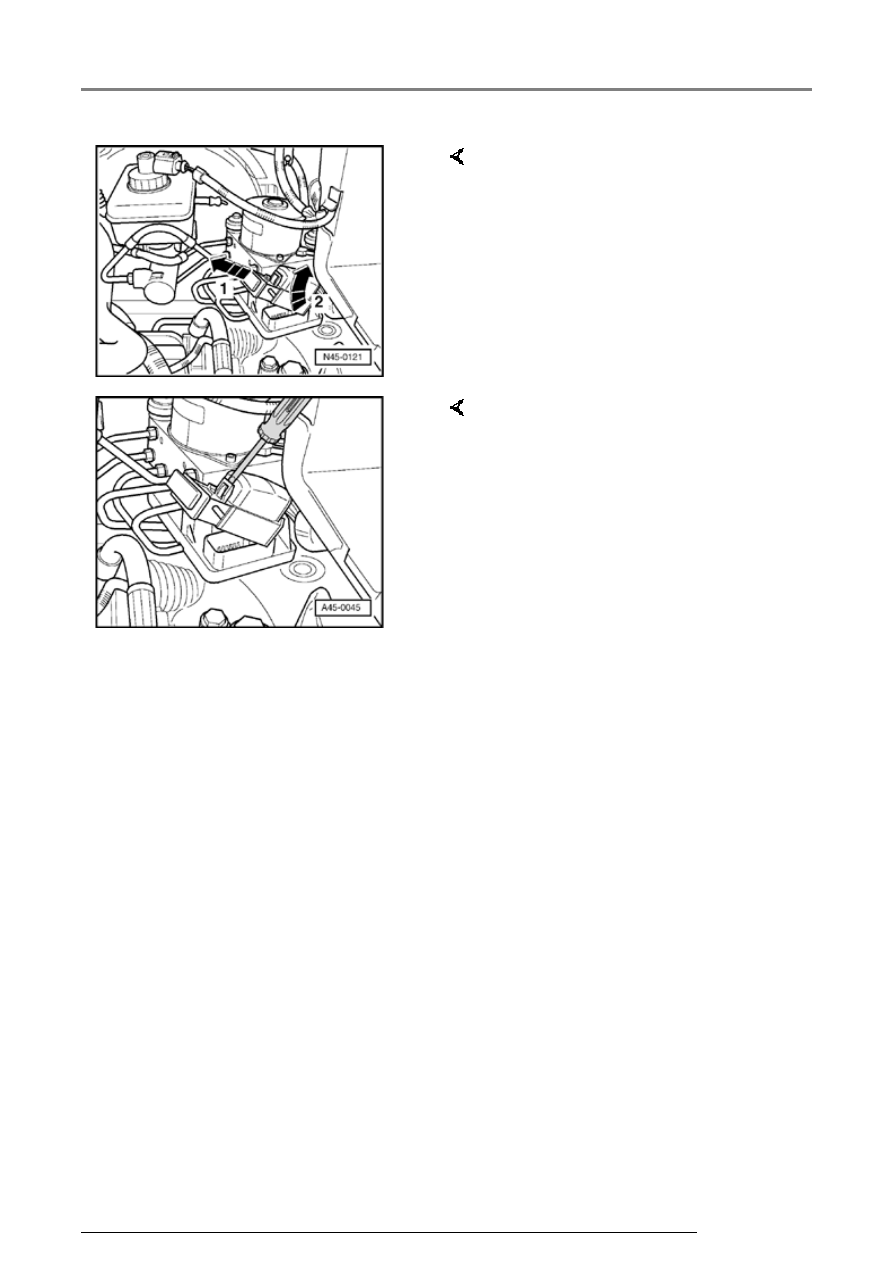

-  Release control module

connector (arrow -1-) and pull off
(arrow -2-).



-  Release multi-pin connector cover

cap with a screwdriver and
remove.

ABS system components for front and rear axles, removing and installing

45-75





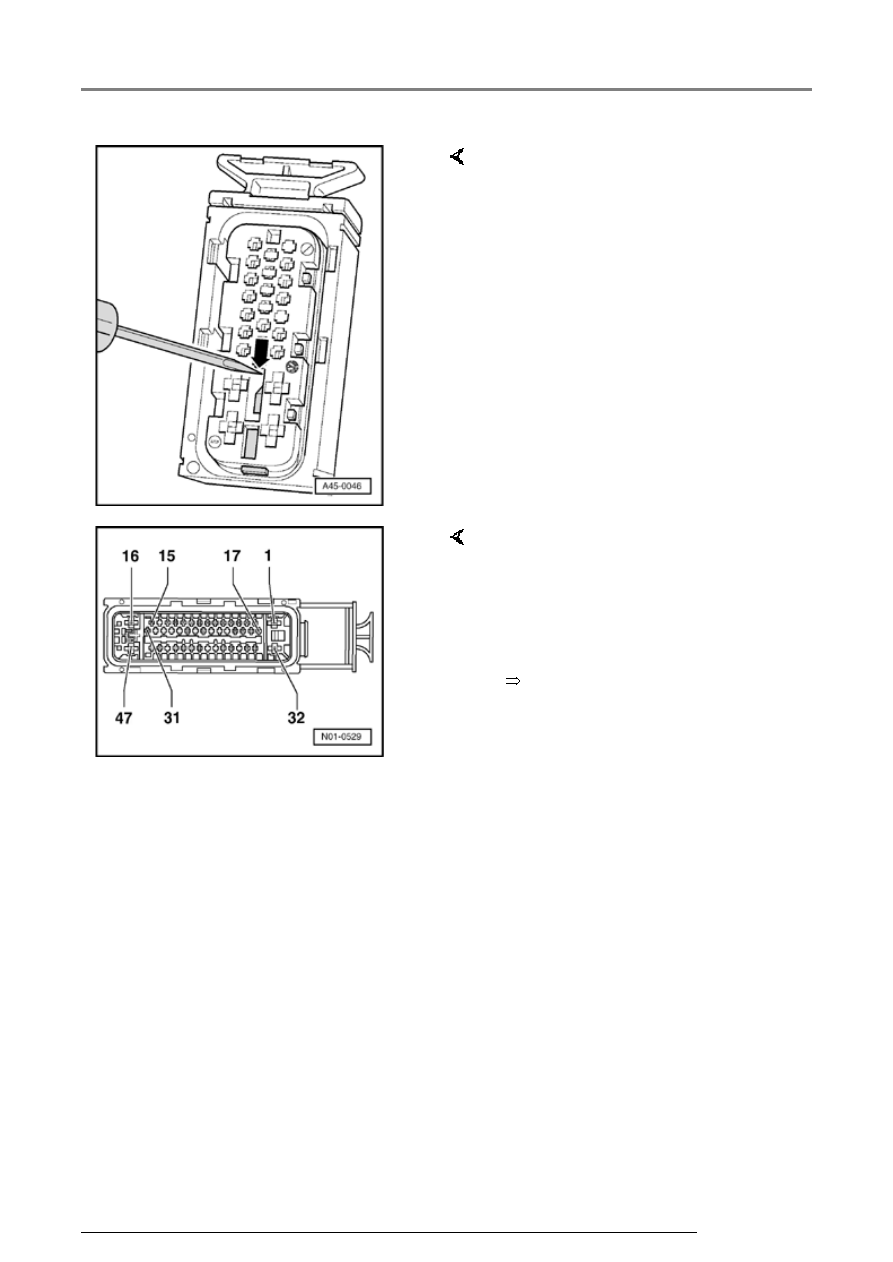

-  Release secondary locking device

(violet) in direction of arrow with a
screwdriver.

     ABS/EDS/ASR/ESP Mark 60

connector T47

Contact assignment of connector
T47 wiring harness/ABS control
module (w/EDL) -J104-.

 Electrical Wiring Diagrams,

Troubleshooting & Component
Locations binder

ABS system components for front and rear axles, removing and installing

45-76





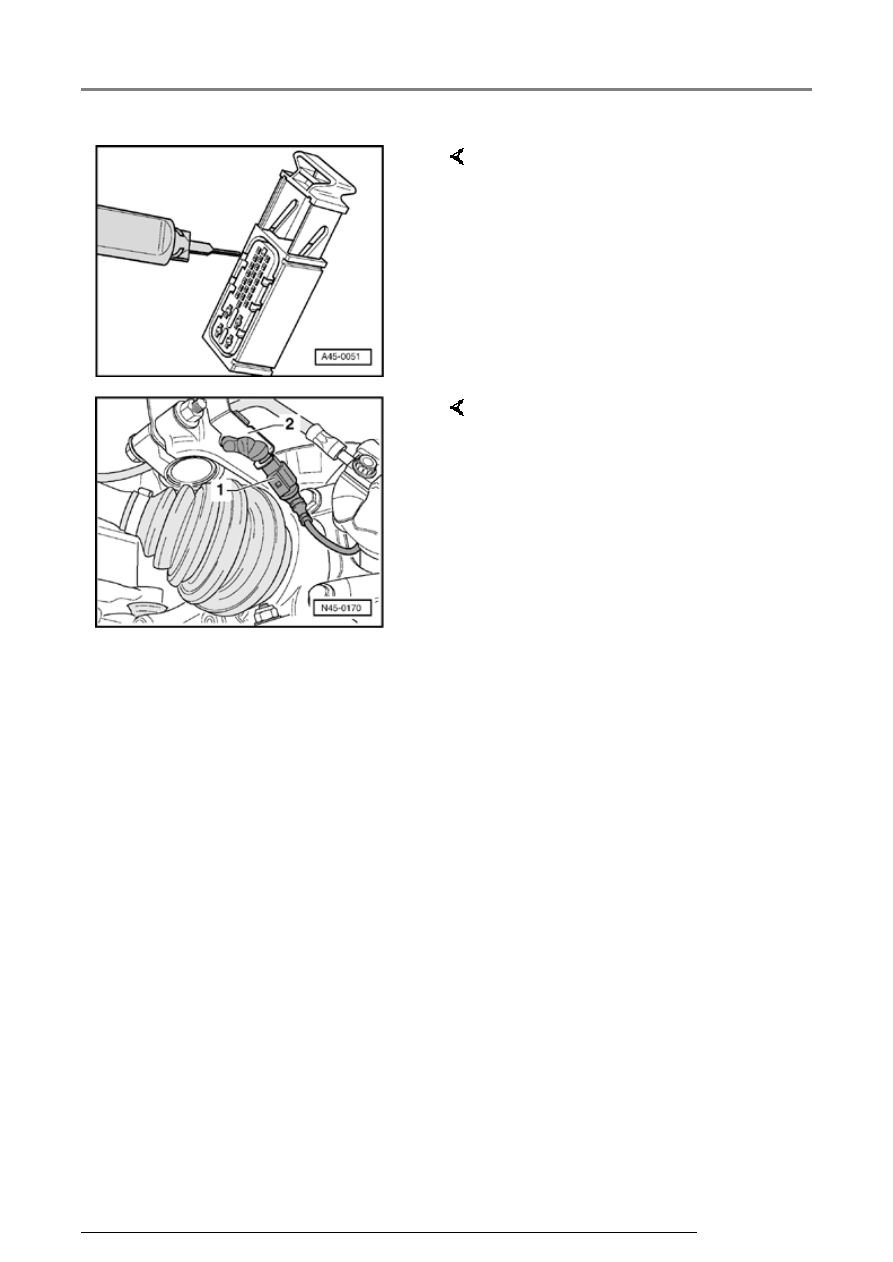

-  Push out relevant contacts with

an ejection tool from wiring
harness repair kit VAS 1978.

-  Separate connector from speed

sensor wiring and speed sensor.



-  For vehicles with brake wear

indicator separate connector -1-.

-  Unclip the wiring from retainer -2-.

-  Remove faulty speed sensor

wiring and guide in new speed
sensor wiring.

-  Connect speed sensor to speed

sensor wiring.

ABS system components for front and rear axles, removing and installing

45-77

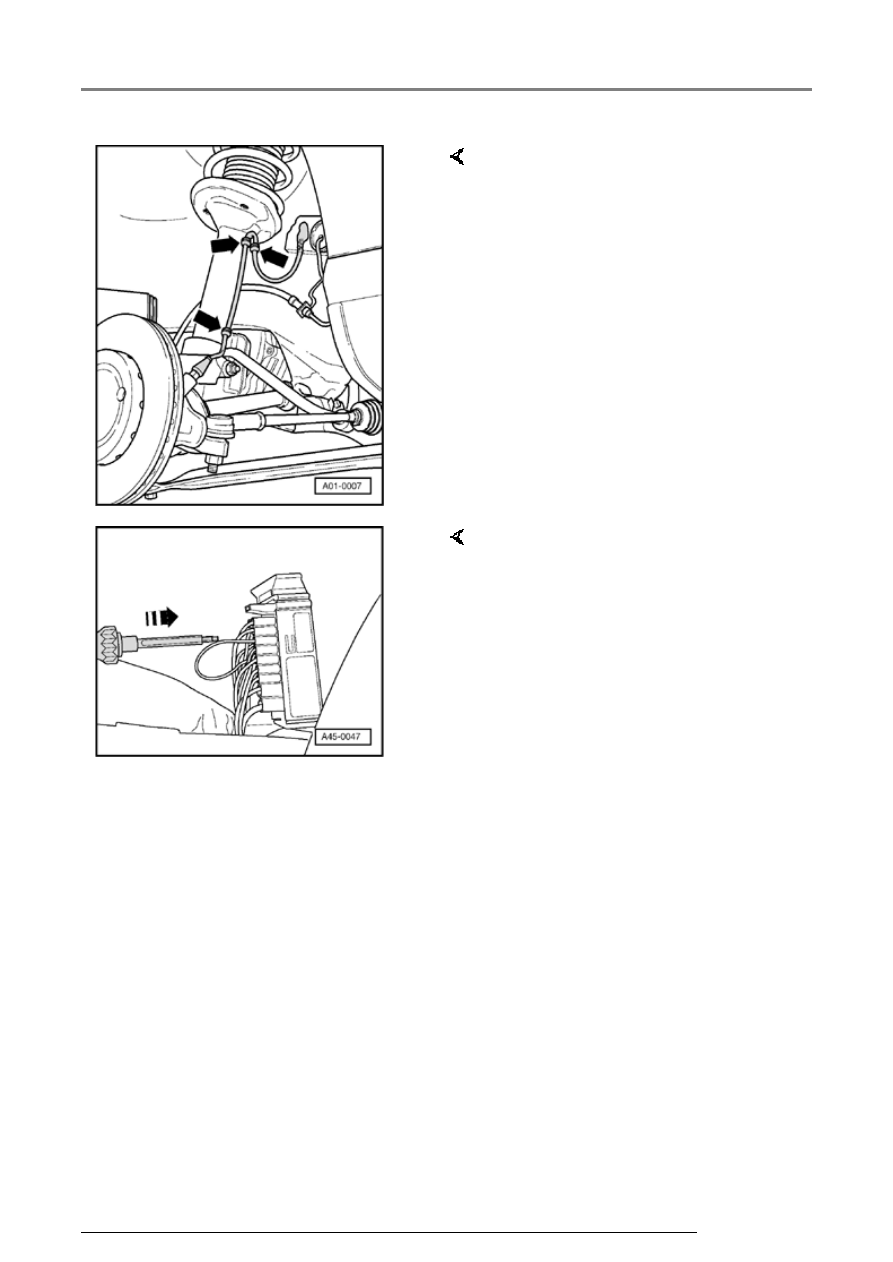

Make sure the wiring is not twisted
when installing the speed sensor
wiring in the wheel housing.

-  Clip in speed sensor wiring

(arrows).

-  Insert brake wear indicator

connector into bracket on
suspension strut.

-  Guide contacts into connector

housing.



-  Push individual wiring seals in

onto stop with an insertion tool
from VAS 1978.

-  Secure contacts with secondary

locking device and install multi-pin
connector cover cap.
