45-68







ASR/ESP control lamp -K155-



 Electrical Wiring Diagrams,

Troubleshooting & Component
Locations binder

If stabilization program ASR/ESP
Control lamp -K155- flashes while
driving, the ASR or ESP system is
regulating the system.

 If the stabilization program

ASR/ESP warning lamp -K155- -
4- does not go out after ignition is
switched on and test sequence is
completed then the malfunction
may be:

   -a- Short to positive in ASR/ESP

button -E256-.

   -b- There is a malfunction in the

activation of the stabilization
program ASR/ESP control lamp -
K155-.

   -c- The ASR/ESP has been

switched off via ASR/ESP button -
E256-.

   There is a malfunction present

which exclusively affects the
safety systems of the ASR/ESP.
The ABS/EDL and EBD safety
systems of the vehicle remain
fully functional.

DTCs displayed by (ABS) Mark 60 warning lights -K32-, -K47-, -K118-, and -K155-

45-69





ABS system
components
for front and
rear axles,
removing
and
installing

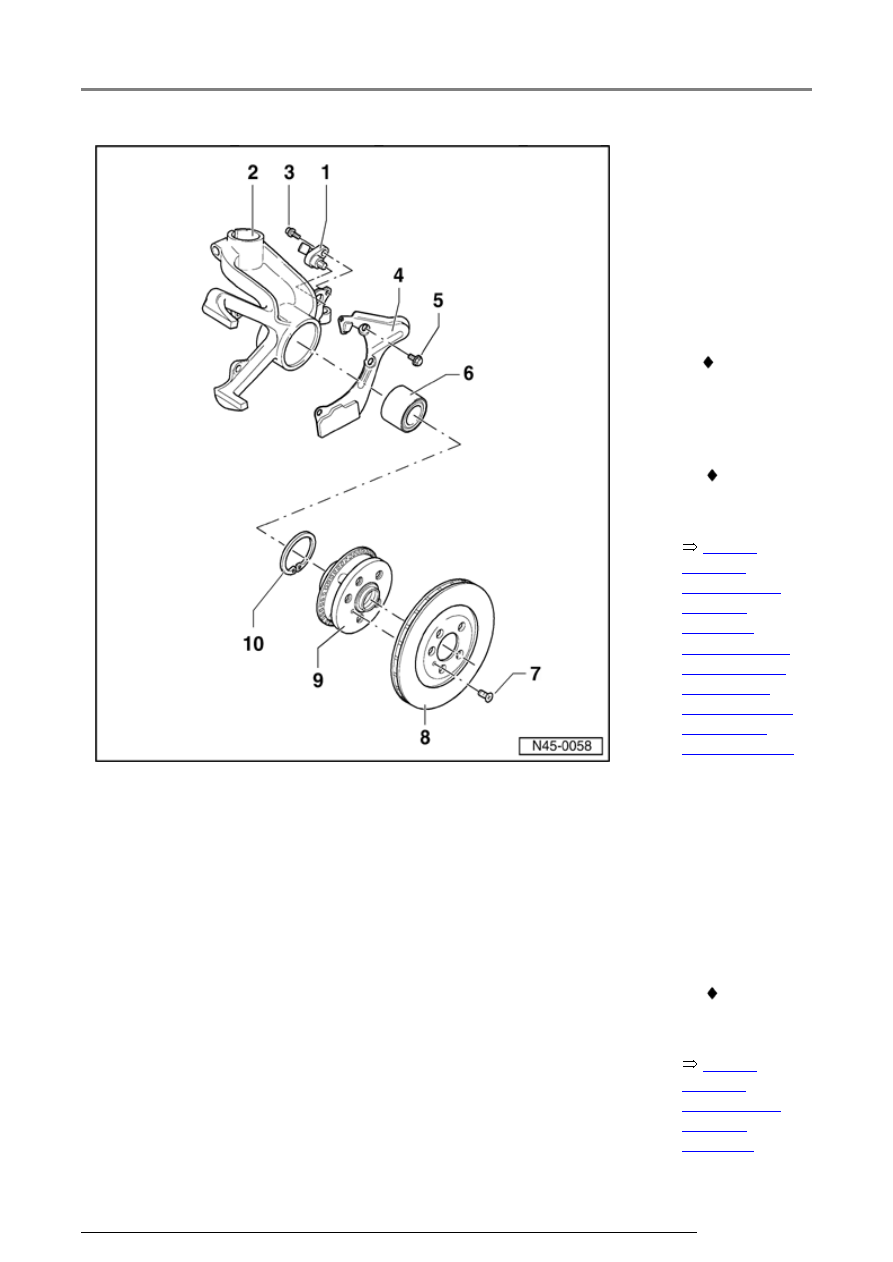

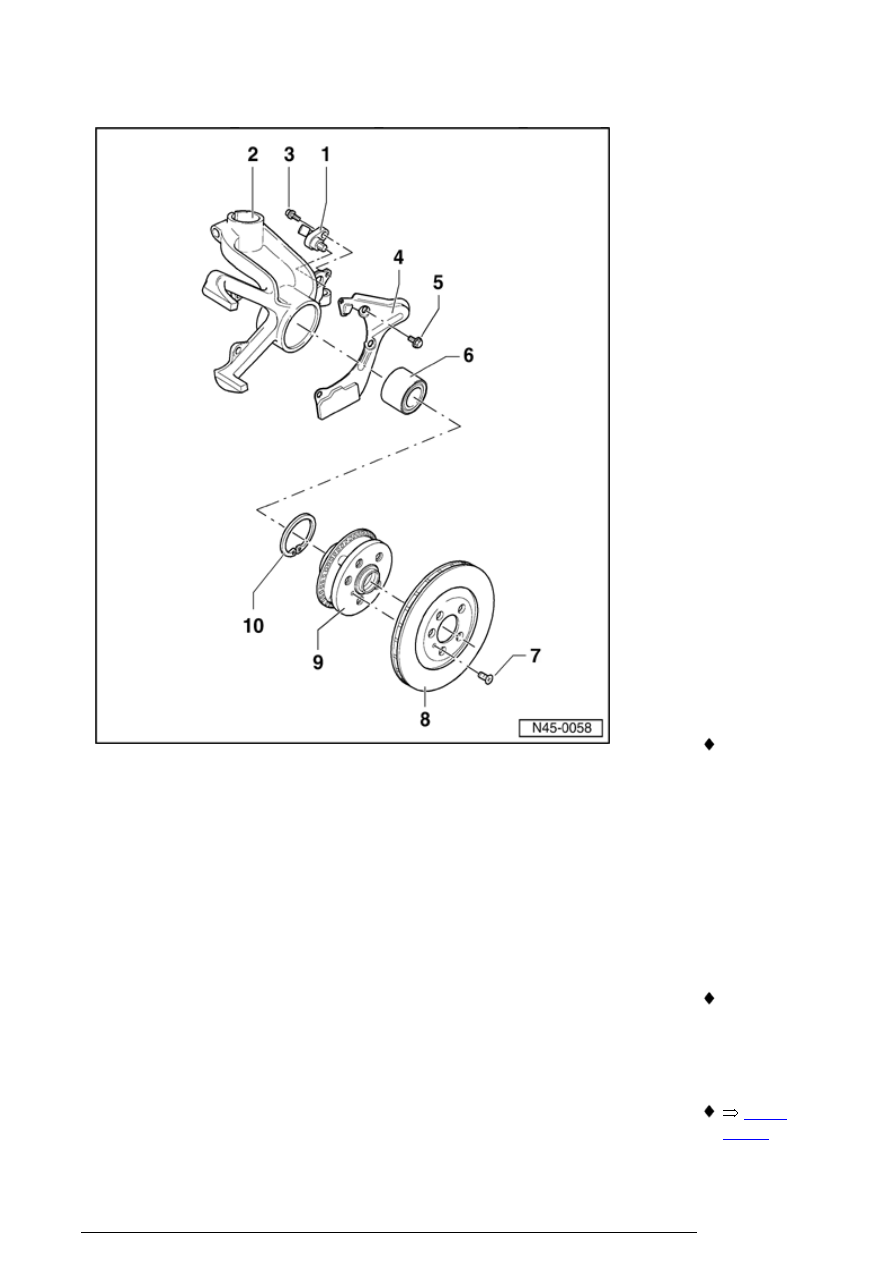

ABS system
components on
front axle,
removing and
installing



Note:

Removing and
installing ABS
system parts is
identical for FS III
and FN 3 brake
calipers.

1 - ABS speed

sensor

 Before

inserting
sensor,
clean
mounting
hole inner
surface
and coat
with
lubricating
paste G
000 650

 Checked

by On
Board
Diagnostic
(OBD)



Page

45-71



ABS system components for front and rear axles, removing and installing

2 - Wheel

bearing
housing

3 - Hex socket

head bolt, 8
Nm (70 in lb)

ABS system components for front and rear axles, removing and installing

45-70







Repair

Manual,
Suspension,
Wheels,
Steering,
Repair Group
40; Servicing
front wheel
suspension; II
- Servicing
wheel bearing





Repair

Manual,
Suspension,
Wheels,
Steering,

4 - Splash

plate

5 - Hex

bolt, 10
Nm (62
in. lb)

6 - Wheel

bearing

 Replace

each
time
after
removing

 Pressing

out and
in

7 - Phillips-

head
screw

8 - Brake

disc

9 - Wheel

hub
with
rotor

 Pressing

out and
in

ABS system components for front and rear axles, removing and installing
