45-34







Malfunctions in the ABS systems do
not influence the brake system and
booster. The conventional braking
system remains functional even
without ABS.

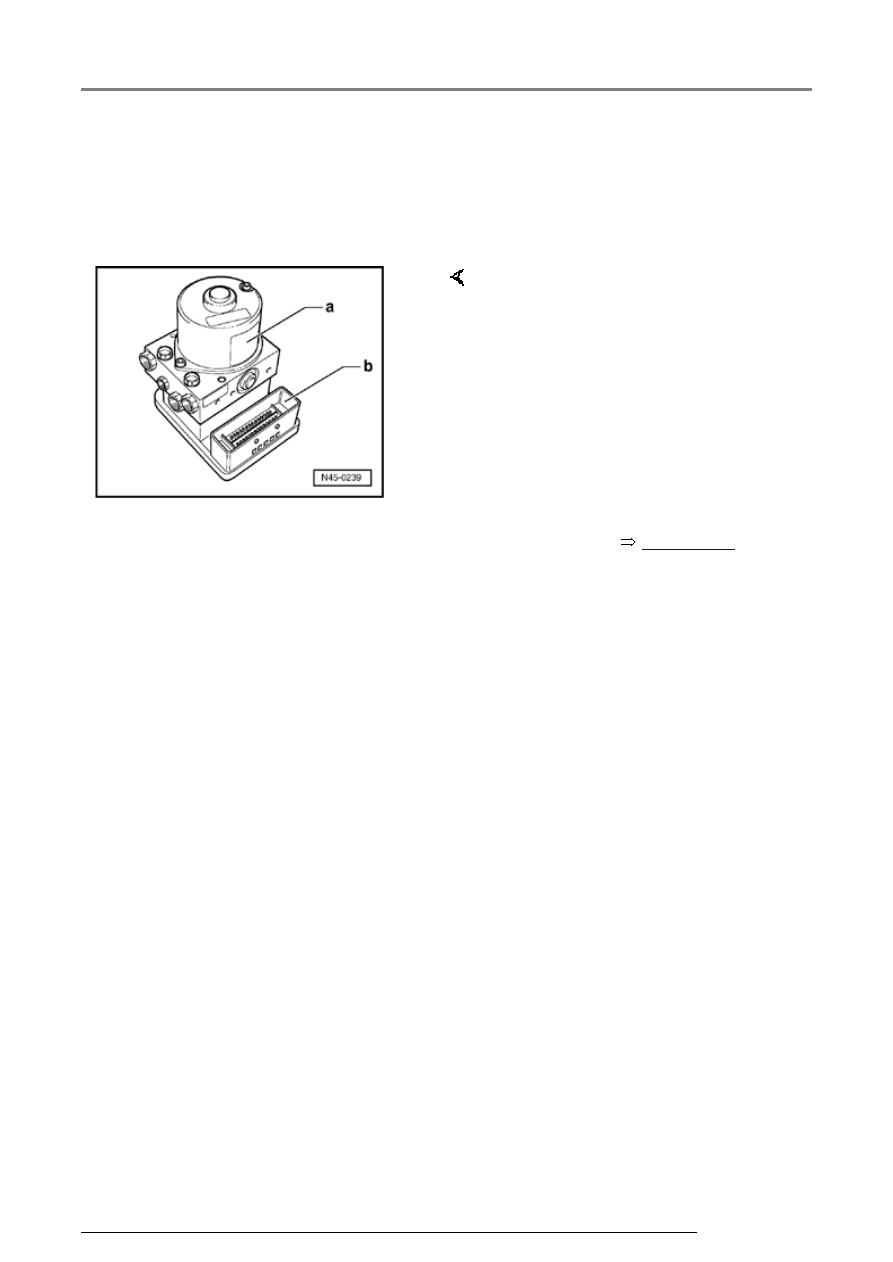

     The hydraulic unit -a- and control

unit -b- (47 pin) form one
component. Separating the two parts
is only possible when the complete
component has been removed from
the vehicle.

New control modules (replacement
parts) are not coded and require
coding after installation.

Coding control module with VAS
5051 in operating mode "Guided
Fault Finding"



Page 45-38



Anti-lock brake system (ABS) Mark 60

45-35







Distinguishing features of
ABS Mark 60



     ABS/EDL/ASR/ESP - Mark 60

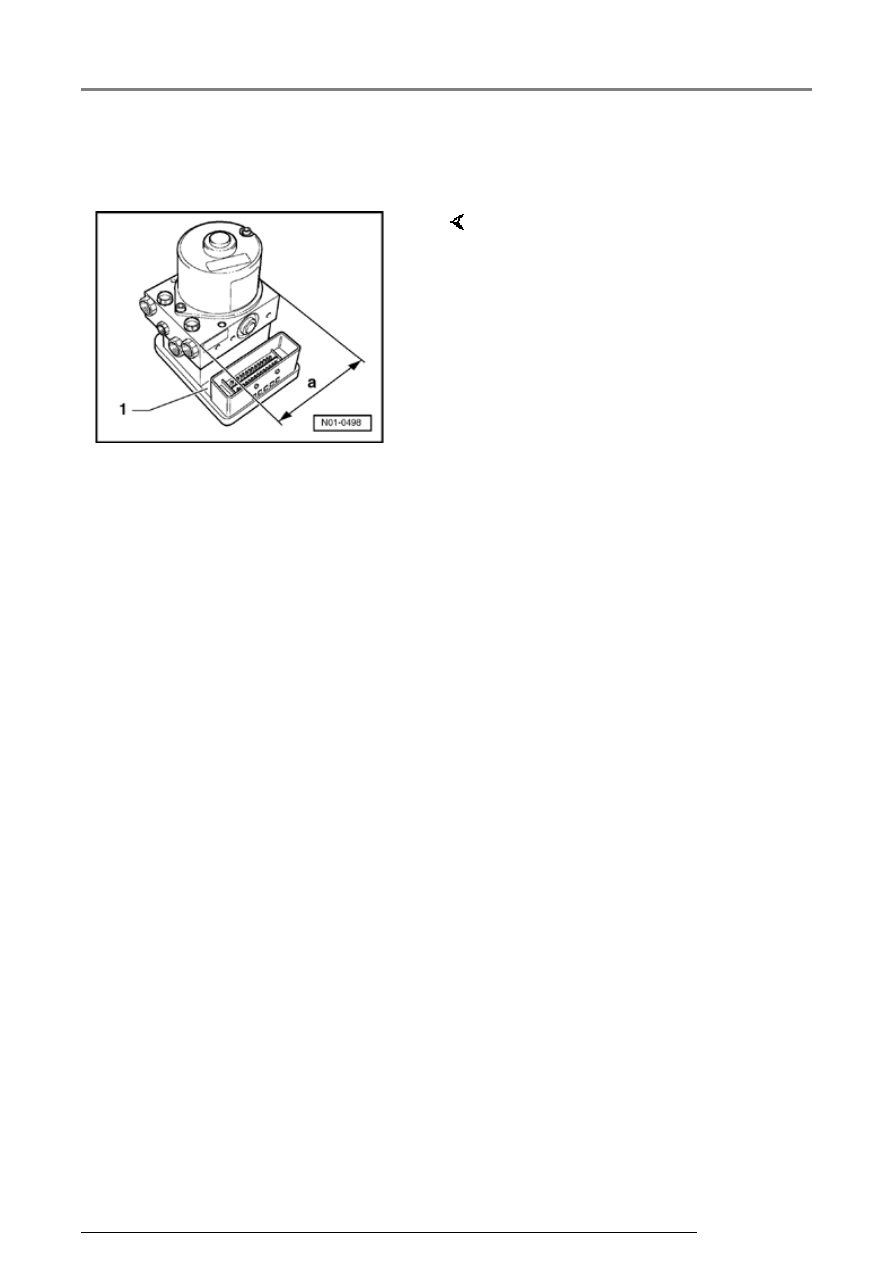

Dimension a = 100 mm

The wiring linking between hydraulic
unit and control module is routed
internally.

1 - Control module, 47-pin (screwed
to hydraulic unit). Two 4.8 mm wide
contacts are located at both ends of
the connection.

Anti-lock brake system (ABS) Mark 60

45-36







Notes for repair work on ABS, ABS/EDL







 Before carrying out repair work on the anti-

locking system, determine the cause of the
malfunction using On Board Diagnostic (OBD).



   The "Guided Fault Finding" is carried out with the

VAS 5051



Page 45-38







 Before working on the ABS, ABS/EDL system,

disconnect the battery Ground (GND) strap.
Obtain the radio code for vehicles with a coded
radio.





 Before doing welding work with an electric

welding unit, disconnect the ABS control
module.





 When working with brake fluid, observe the

relevant safety precautions and notes



Page

47-38

 .





 If the brake hydraulic system had to be opened,

bleed the brake system with brake filler and
bleeding unit VAS 5234



Page 47-38

 .





 During the final road test, make sure that a

controlled brake test is performed at least once
(pulsations must be felt at the brake pedal).

Anti-lock brake system (ABS) Mark 60

45-37







 Absolute cleanliness is required when working

on the anti-locking brake system. It is not
permitted to use any products which contain
mineral oil, such as oils, greases etc.





 Thoroughly clean all connections and the

adjacent areas before loosening. Do not use
cleaning agents such as brake cleaner,
gasoline, thinners or similar.





 Place removed parts on a clean surface and

cover.





 After separating the control module/hydraulic

unit use the transportation protection for the
valve dome.





 Carefully cover or seal open components if

repairs cannot be carried out immediately. (Use
sealing plugs repair kit 1 H0 693 311 A).





 Do not use fluffy cloths.





 Only remove replacement parts from packaging

prior to installation.





 Only use genuine packed parts.





 When the system is open do not work with

compressed air and do not move the vehicle.





 Make sure that no brake fluid enters plug

connectors.
