Volkswagen Golf / Golf GTI / Jetta. Manual - part 407

45-19







Wheel speed sensor for front axle,
removing and installing





Removing





-  Raise vehicle.



Installing

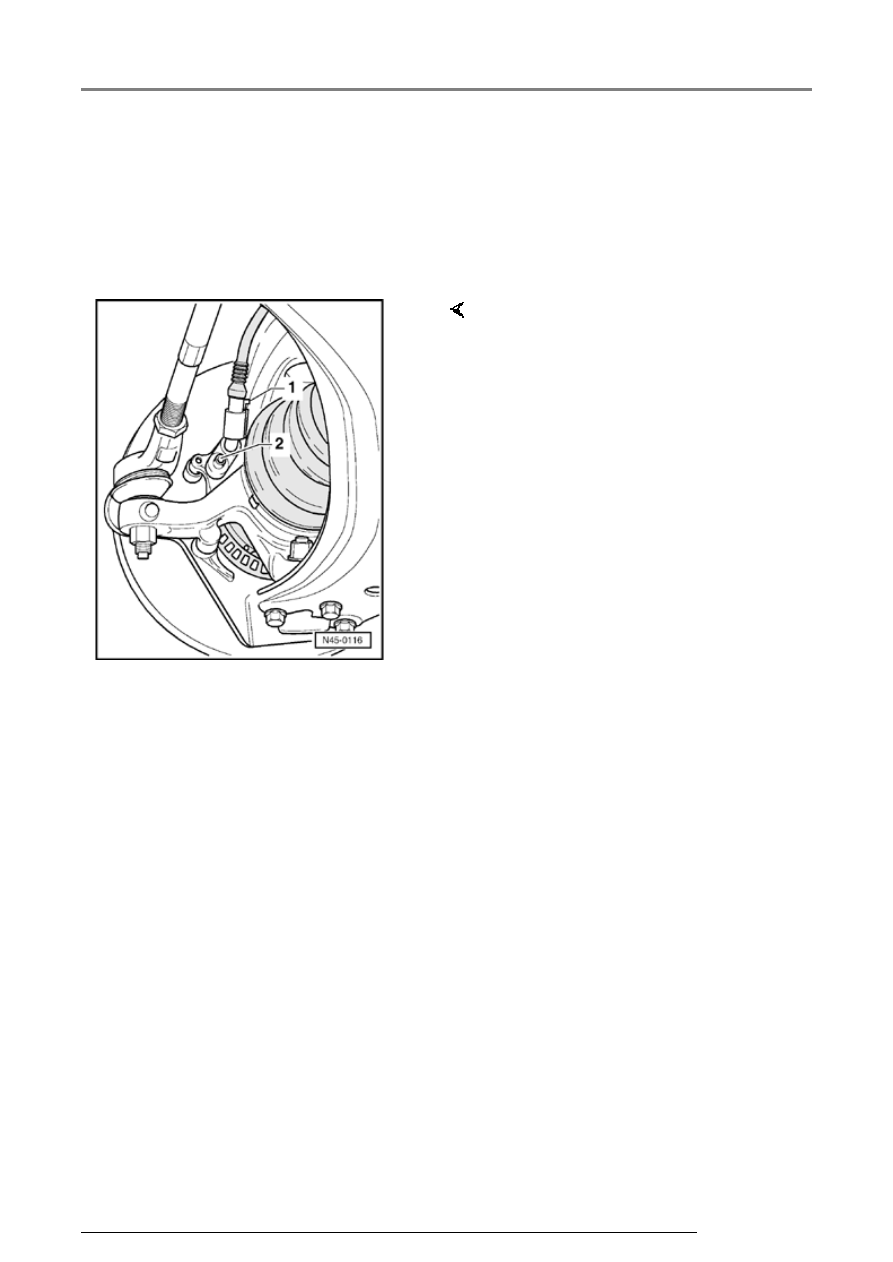

-  Disconnect wheel speed sensor

wiring connector -1-.

-  Remove bolt -2- from wheel

bearing housing.

-  Remove wheel speed sensor

from wheel bearing housing.

-  Before inserting speed sensor,

clean mounting hole inner surface
and coat sensor with lubricant G
000 650.

-  Insert speed sensor into mounting

hole in wheel bearing housing
and tighten bolt to 8 Nm (70 in.
lb).

-  Connect wheel speed sensor

wiring connector.

-  Turn wheels fully to left and right

lock and check clearance of
speed sensor wiring.

ABS system components for front axle, removing and installing

45-20







ABS wheel speed sensor rotor for front axle,
checking





-  Raise vehicle.





-  Remove wheel.





-  Rotate brake disc and check whether wheel

speed sensor rotor is damaged or dirty.





-  If rotor is damaged, remove wheel hub with rotor

and replace.







Repair Manual, Suspension, Wheels,

Steering, Repair Group 40







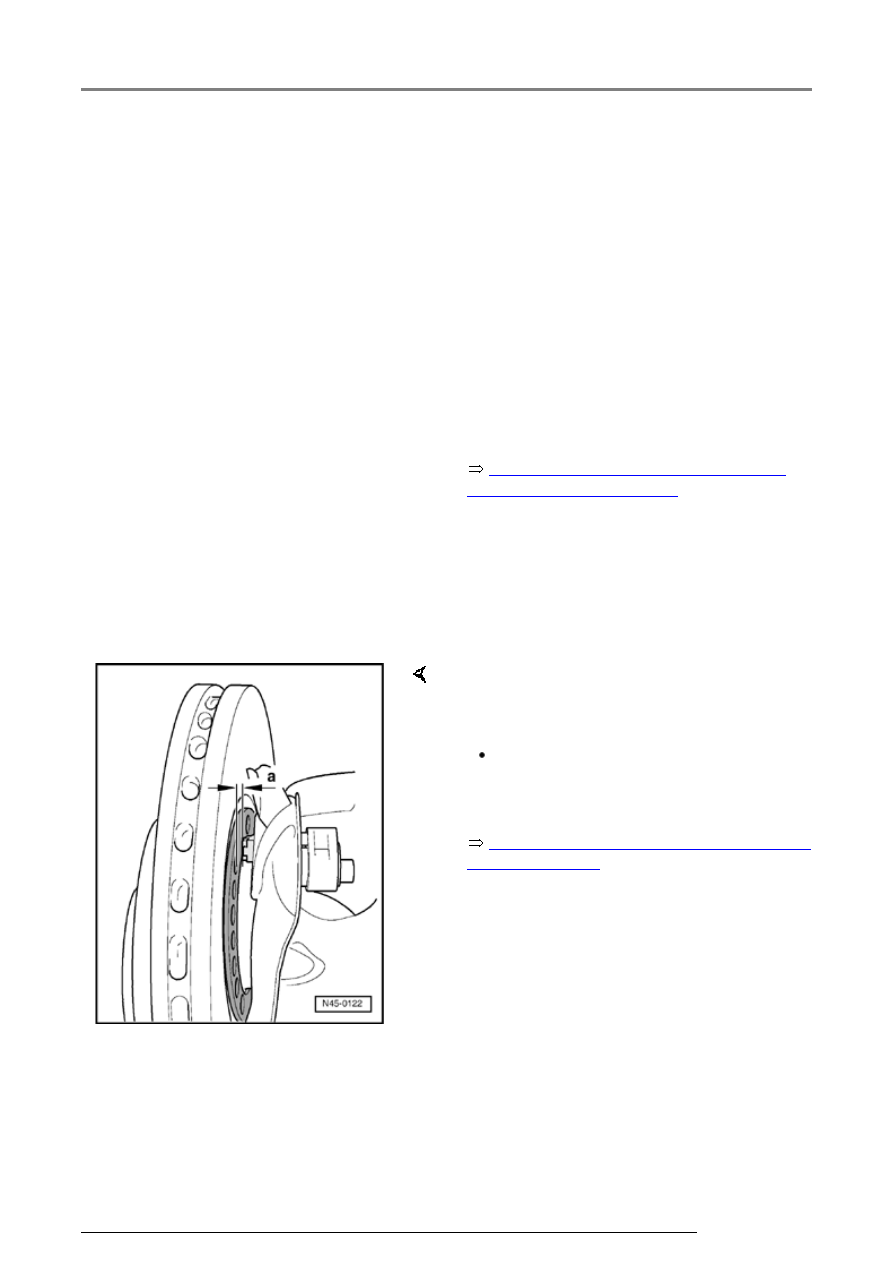

ABS wheel speed sensor gap, checking





-  Raise vehicle.





-  Remove wheel.





Repair Manual, Suspension, Wheels, Steering,

Repair Group 40



-  Turn wheel hub and measure distance between

rotor and speed sensor, -dimension a- , all
around.

 Dimension a = 0.3 mm (0.0118 in.)

-  If the rotor is not true, remove wheel hub with

rotor and replace.

ABS system components for front axle, removing and installing

45-21







Front wheel speed sensor wiring,
removing and installing





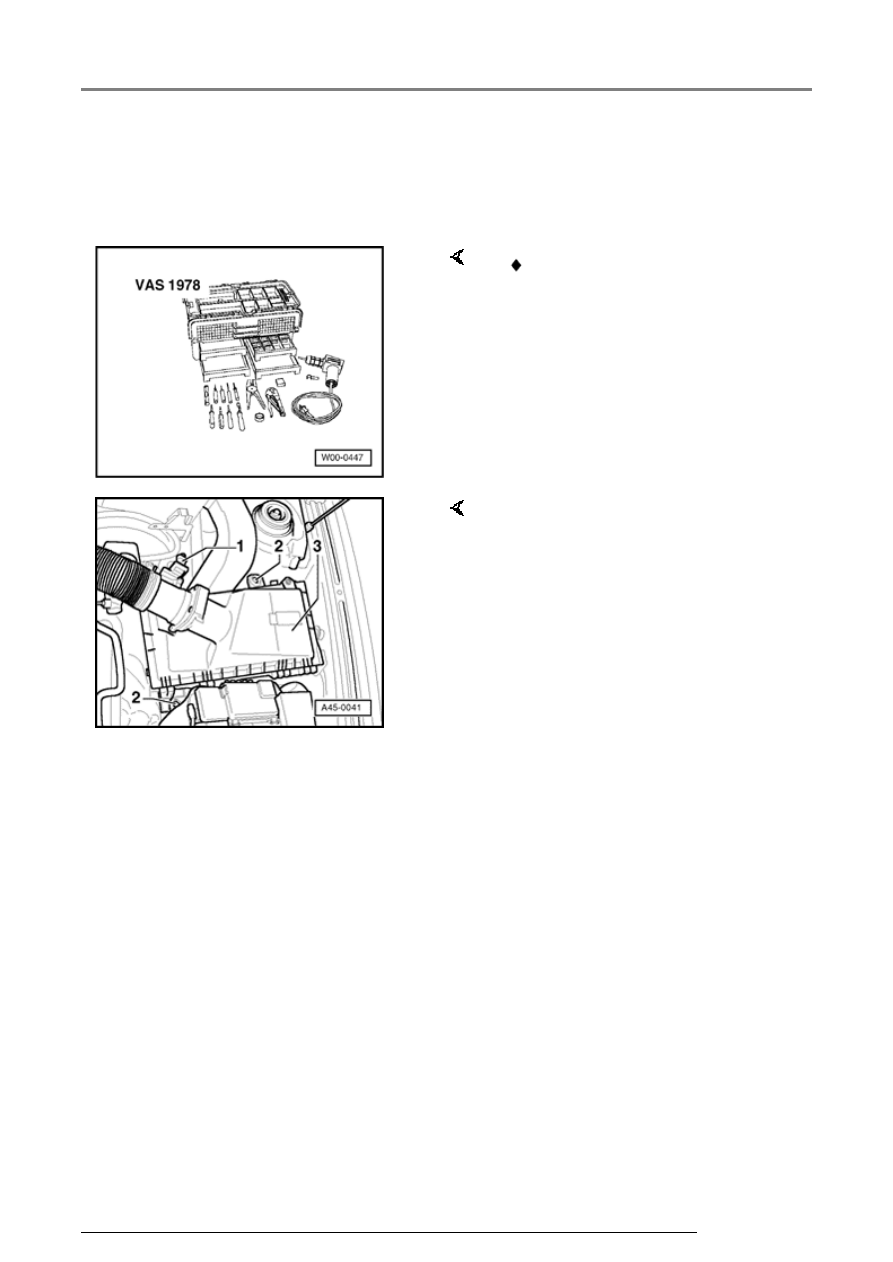

Special tools and equipment



Removing

 VAS 1978 wiring repair set

-  Obtain radio code on vehicles

with coded radio.

-  Disconnect battery.



-  Remove Mass Air Flow (MAF)

sensor connector -1- from air filter
duct.

-  Remove bolts -2- at air filter -3-

and place filter to left side.

-  On vehicles with diesel engines,

remove relay panel above brake
booster.

ABS system components for front axle, removing and installing

45-22





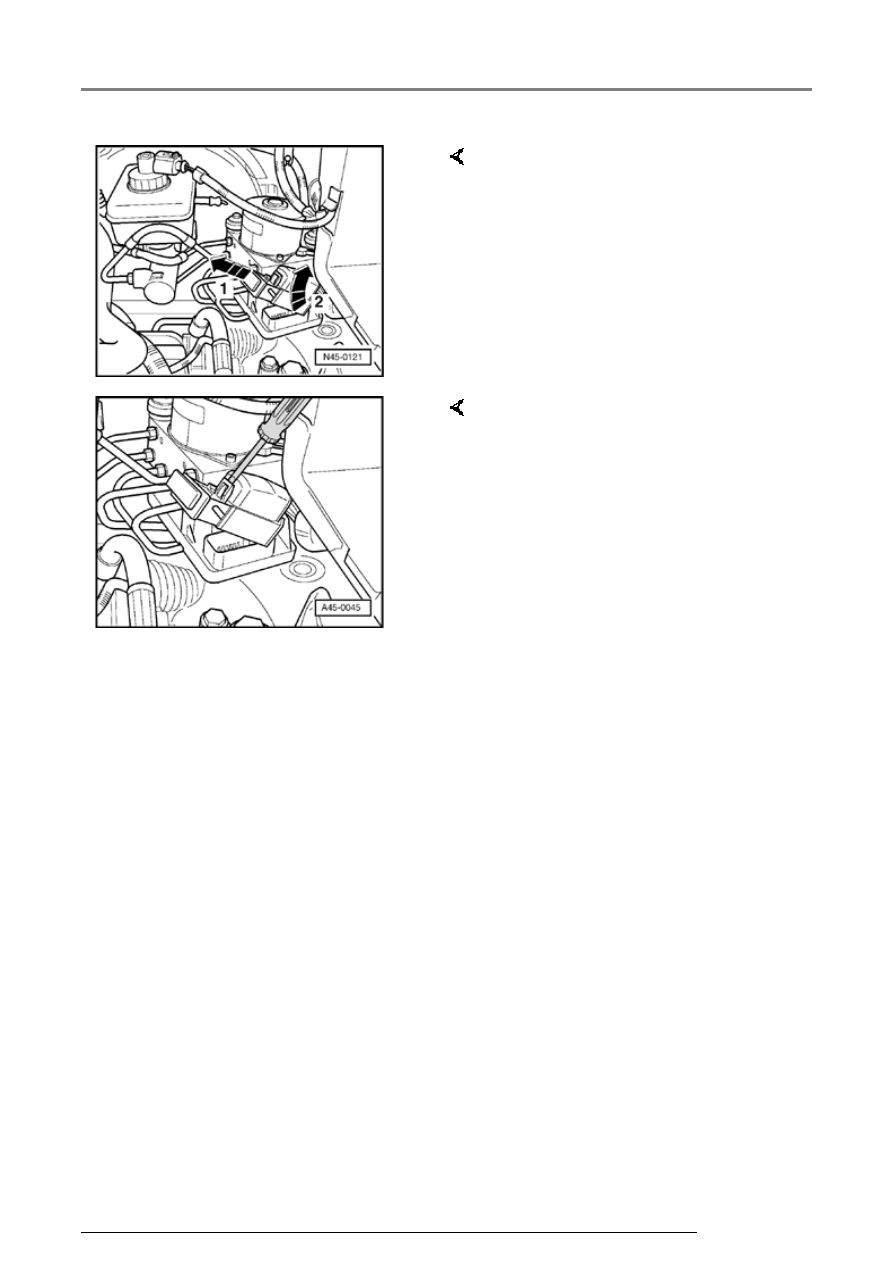

-  Release connector from control

module (arrow -1-) and pull off
(arrow -2-)



-  Using a screwdriver, lift cover of

multi-pin connector and remove.

ABS system components for front axle, removing and installing
