28-40







Misfire detection, checking







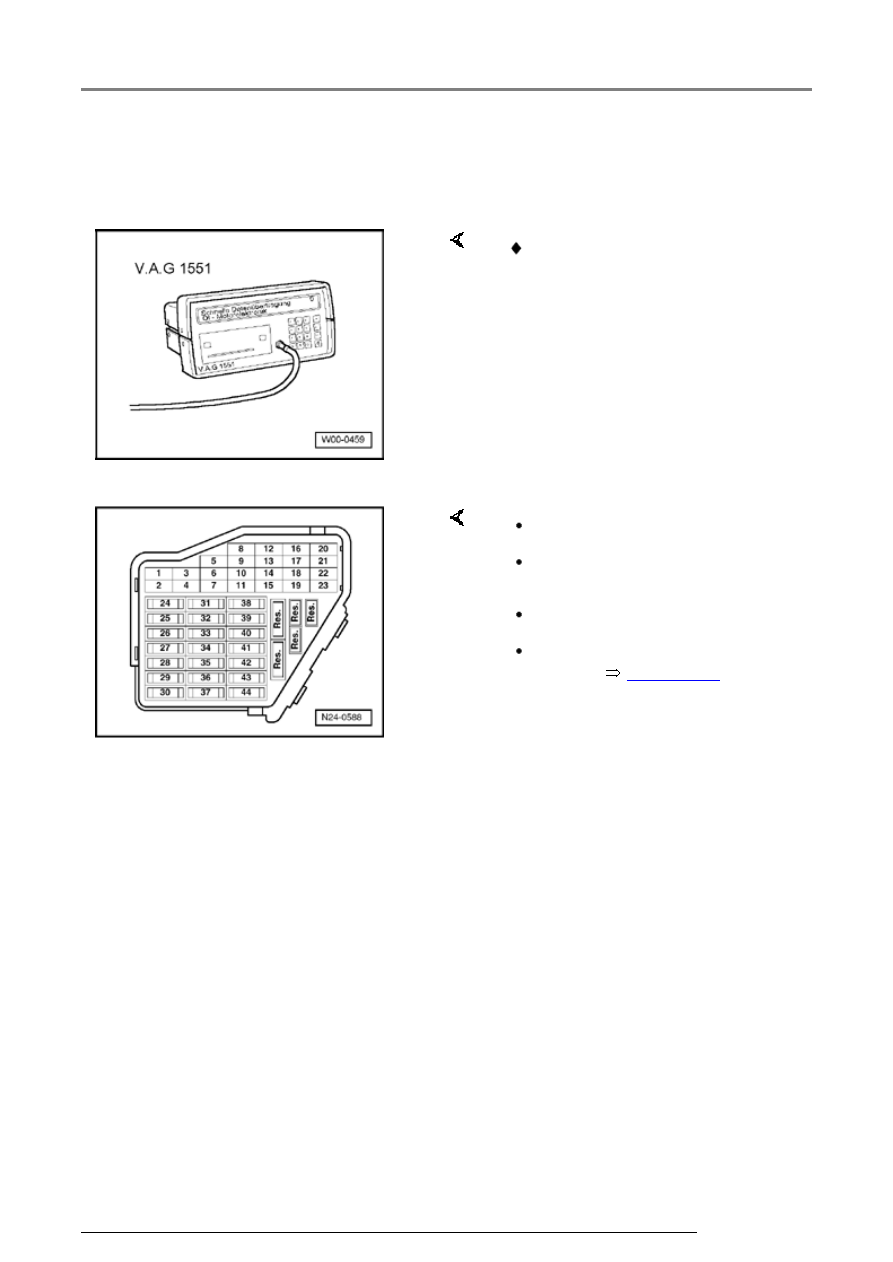

Special tools and equipment



Note:

All functions which could previously
be performed with VAG 1551/1552
can also be performed with the VAS
5051.

Test requirements

 VAG 1551 Scan tool (or VAG

1552 Scan tool) with VAG 1551/3
adapter cable



 The fuses must be OK.

 The battery voltage must be at

least 11.5 V.

 Engine mechanically OK.

 No DTCs must be stored in DTC

memory



Page 01-23

 .

Ignition system, servicing

28-41







Test sequence





-  Test drive vehicle.





Observe the valid safety precautions when
performing a road test



Page 28-12

 .





-  Connect VAG 1551 Scan tool (or VAG 1552)

and select engine electronics control module
with "Address word" 01. Engine must be running
at idling speed: (Connecting scan tool and
selecting engine electronics control module



Page 01-12

 ).

Rapid data transfer

HELP

Select function XX

     Indicated on display:

-  Press buttons -0- and -8- for function "Read

measured value (data) block" and confirm entry
with -Q- button.

Read measured value block

Input display group number XXX

     Indicated on display:

-  Press buttons -0-, -1- and -4- for "Display group

number 14" and confirm entry with -Q- button.

Read measured value block 14



1

2

3

4

     Indicated on display: (1 to 4

 display zones)

Ignition system, servicing

28-42







-  Check misfire detection status in display zone

4.





   Specification: "activated"





-  Check total number of misfires in display zone

3.





   Specification: 0





If the specifications are obtained:





-  Press

button.





-  Press buttons -0- and -6- for function "End

output" and confirm entry with -Q- button.





-  Switch off ignition.





If the specifications are not obtained:





-  Change to display group 15 as follows:





  -  Press button 3 ((VAG 1551) or button  (VAG

1552).

Read measured value block 15



1

2

3

4

     Indicated on display: (1 to 4

 display zones)

Ignition system, servicing

28-43







-  Check misfire detection status in display zone

4.





   Specification: "activated"





-  Check display zones 1 to 3 for detected misfires

in cylinders cylinders 1 to 3.





   Specification: 0





If the specifications are not obtained:





-  Press

button.





-  Press buttons -0- and -6- for function "End

output" and confirm entry with -Q- button.





-  Switch off ignition.





Evaluating display group 15 and display group
16,



Page 01-207

 .





If the specifications are obtained:





-  Change to display group 16 as follows:





  -  Press button 3 ((VAG 1551) or button  (VAG

1552).

Read measured value block 16



1

2

3

4

     Indicated on display: (1 to 4

 display zones)
