Volkswagen Golf / Golf GTI / Jetta. Manual - part 230

24-174







Removing





Print out control module identification and
thereby previous control module coding as
follows:





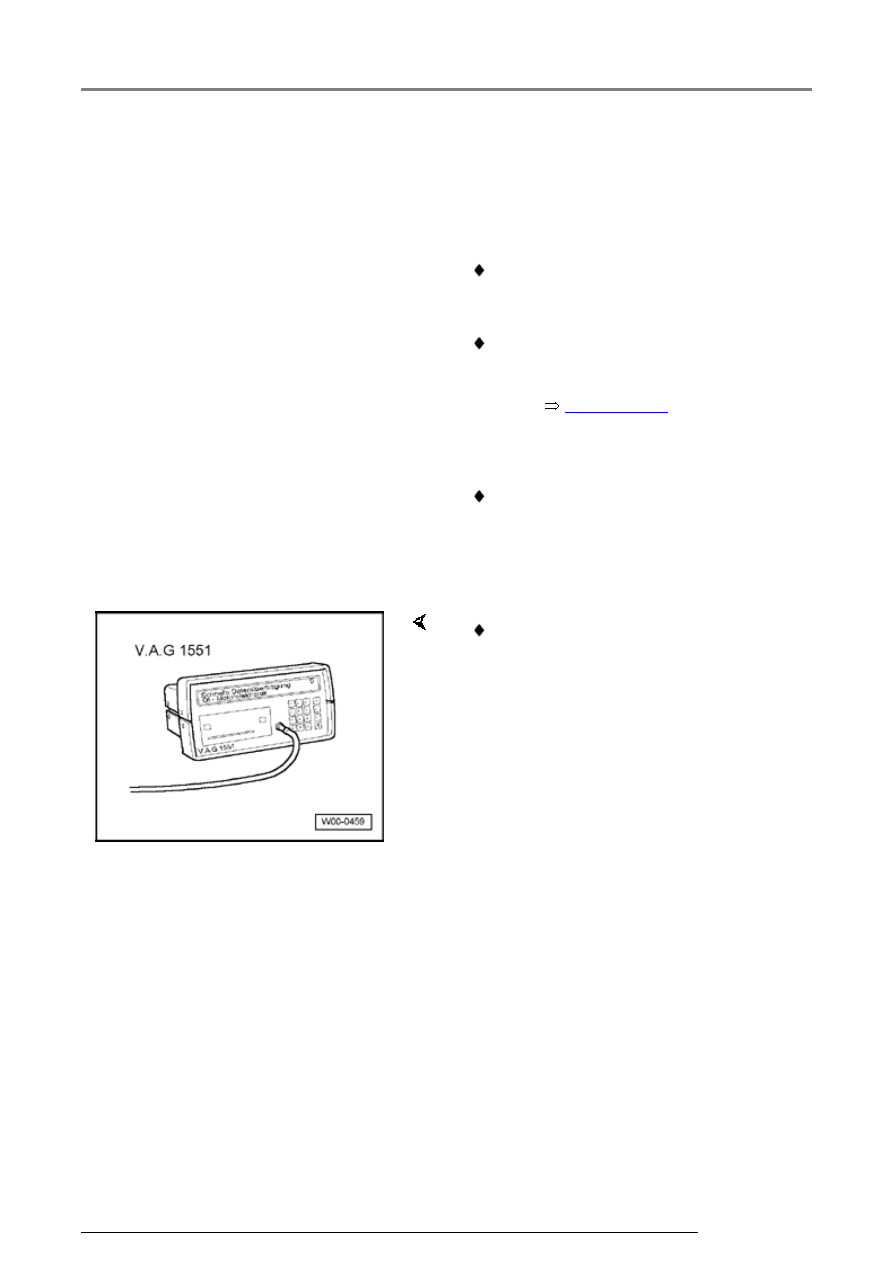

-  Connect VAG 1551 Scan tool (or VAG 1552).

Then switch ignition on and select Motronic
Engine Control Module (ECM) -J220- with
"Address word" 01. ((VAG 1551 and Motronic
Engine Control Module (ECM) -J220-,
connecting and selecting



Page 01-12

 ).

022906032BL MOTRONIC ME7.1.1 G 0006

Coding 00032

WSC 00000

     The control module identification and coding are

shown on the display, e.g.:



Repair Manual, Electrical Equipment; Repair

Group 92



-  Print out control module identification by

pressing Diagnostic Trouble Code (DTC) reader
print button.

-  Press

button.

-  Press buttons -0- and -6- for function "End

output" and confirm entry with -Q- button.

-  Switch off ignition.

-  Remove wiper arms and cowl panel:

-  Release connector and remove from control

module.

Motronic Engine Control Module (ECM) -J220-

24-175





Installing



Repair Manual, Electrical

Equipment On Board Diagnostic
(OBD);Repair Group 01



Vehicles with cruise control
system (CCS)

 Electrical Wiring Diagrams,

Troubleshooting & Component
Locations

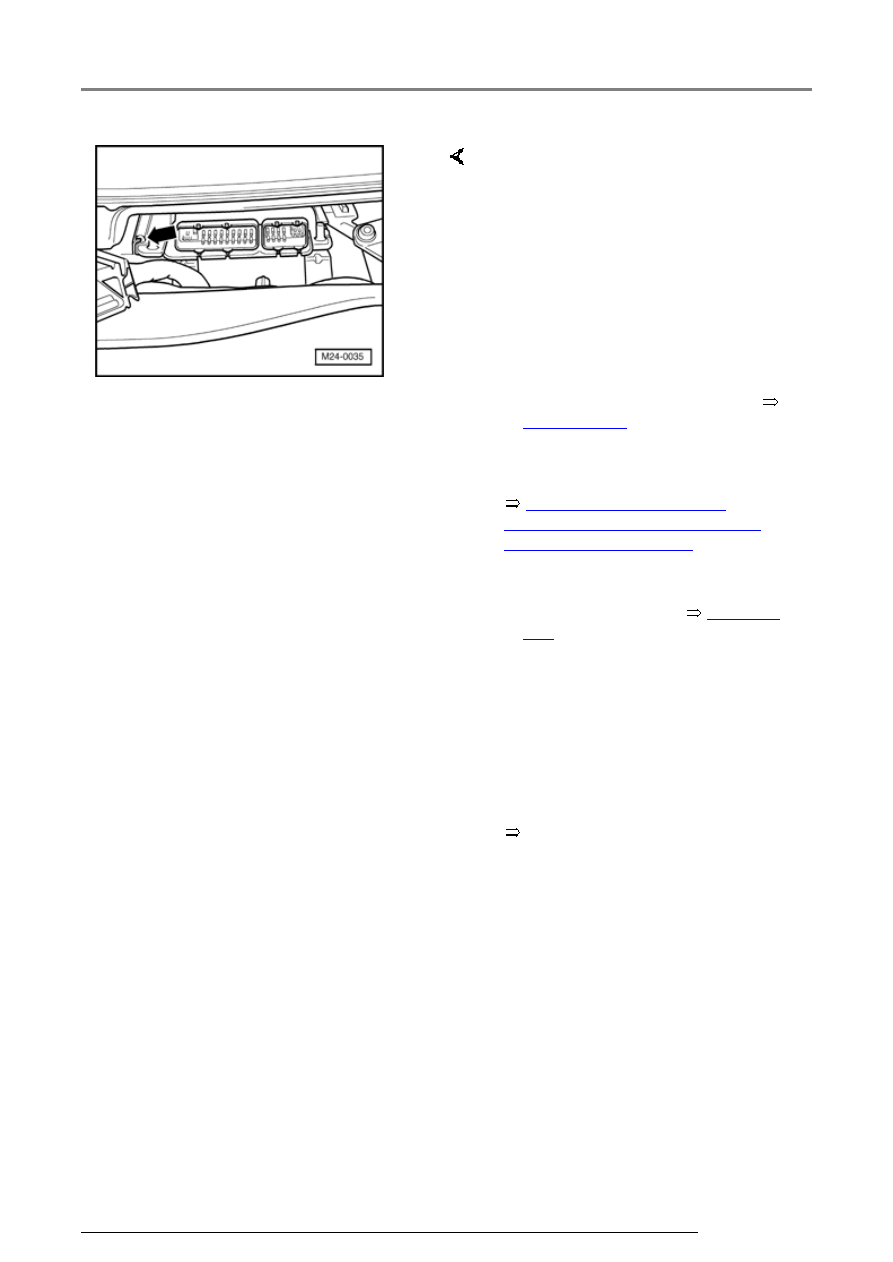

-  Press retaining tab (arrow) to left

and pull control module out.

-  Place new control module into

retaining frame.

-  Install control module connector

and lock.

-  Check previous coding and

coding of new control module



Page 24-177

 .

-  Adapt new control module to

electronic Immobilizer:

-  Erase learned values and adapt

Motronic Engine Control Module
(ECM) -J220- again



Page 24-

182

 .

-  Check that system has been

activated. If "G" is not evident in
control module identification,
activate cruise control system:

Motronic Engine Control Module (ECM) -J220-

24-176





   Vehicles with an automatic transmission





-  Also adapt automatic transmission control

module:







Repair Manual, 5 Spd. Automatic

Transmission 09A On Board Diagnostic (OBD);
Repair Group 01





   Continuation for all vehicles





-  Check DTC memory, repair malfunctions if

necessary and then erase DTC memory



Page

01-23

 .





-  Perform idle speed check



Page 24-125

 .





-  Generate readiness code



Page 01-149

 .

Motronic Engine Control Module (ECM) -J220-

24-177







Motronic Engine Control Module (ECM)
J220-, coding







Note:





 A 5-character code must always be displayed

during the control module identification.





 Measured value block 125 indicates which

control modules are connected via CAN-
the Motronic Engine Control Module (ECM)
J220-



Page 01-267

 ,Evaluating measured

value (data) block, display groups 120 to 129
Communication-.





 The control module must be coded as follows if

the vehicle relevant coding is not displayed or
the control module has been replaced.





Special tools and equipment



Note:

All functions which could previously be performed
with VAG 1551/1552 can also be performed with
the VAS 5051.

 VAG 1551 Scan tool (or VAG 1552) with VAG

1551/3 adapter cable

Motronic Engine Control Module (ECM) -J220-
