24-166







-  Press buttons -0-, -0- and -4- for "Display group

number 4" and confirm entry with -Q- button.

Read measured value block 4



1

2

3

4

     Indicated on display: (1 to 4

 display zones)

Evaluating display group 4, display zone 2

01-194

 .

If the specification is not obtained:



Repair Manual, Electrical Equipment; Repair

Group 92



-  Read figure displayed in display zone 2.

   Specification: at least 11.500 V

-  Press

button.

-  Press buttons -0- and -6- for function "End

output" and confirm entry with -Q- button.

-  Switch off ignition.

-  Remove wiper arms and cowl panel:



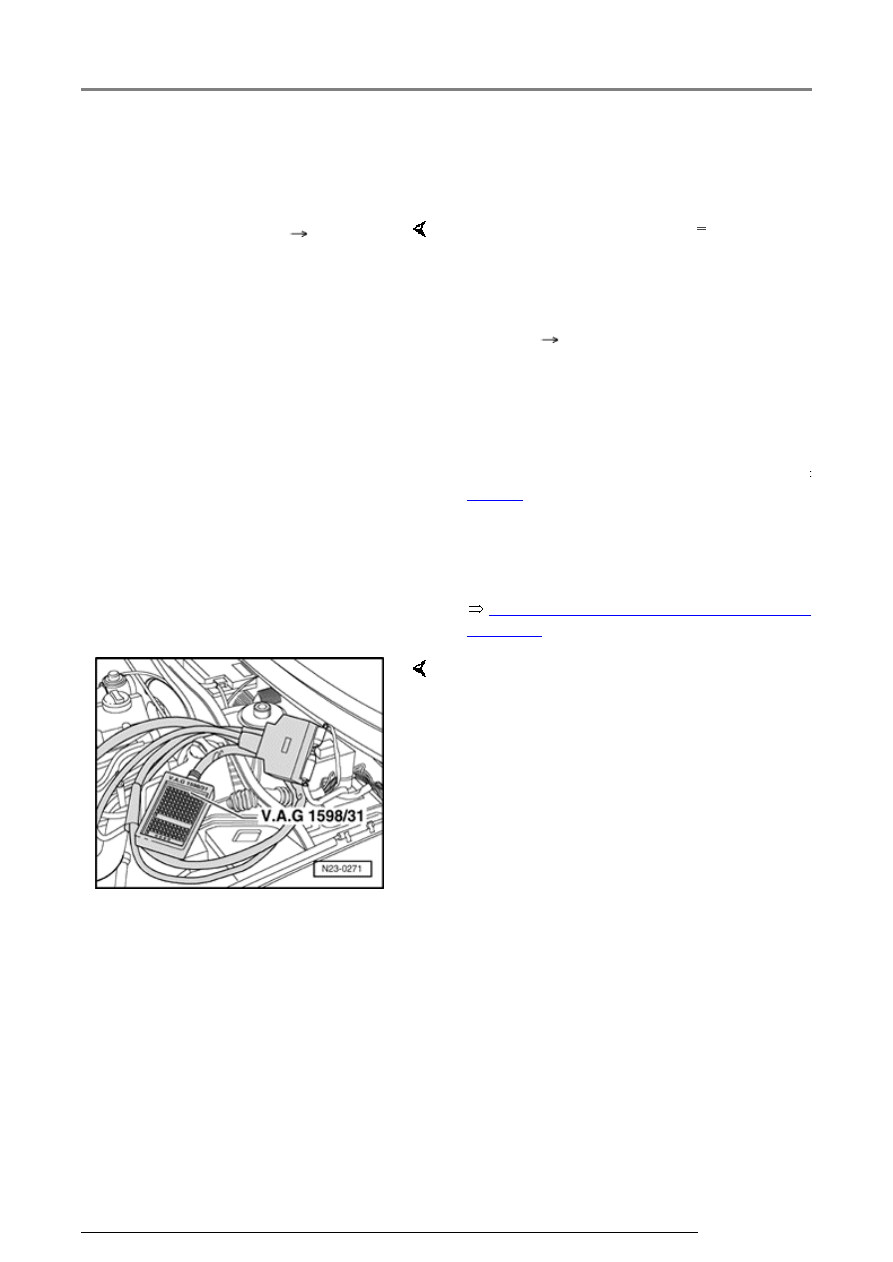

-  Connect VAG 1598/31 test box to control

module wiring harness. Engine Control Module
(ECM) -J220- remains disconnected.

Motronic Engine Control Module (ECM) -J220-

24-167





   Checking voltage supply terminal 30





-  Measure supply voltage between sockets 1 and

62, and 2 and 62 of test box using multimeter
and adapter cables from VAG 1594:





   Specification: at least 11.5 V



   If the specification is not obtained:





-  Check wiring to fuse holder and Ground (GND)

connection of Motronic Engine Control Module
(ECM) -J220- referring to Electrical Wiring
Diagrams:





 Electrical Wiring Diagrams, Troubleshooting &

Component Locations





-  Check DTC memory, repair malfunctions if

necessary and then erase DTC memory



Page

01-23

 .





-  Erase learned values and adapt Motronic

Engine Control Module (ECM) -J220- again



Page 24-182

 .





-  Read readiness code



Page 01-146

 . If DTC

memory has been erased or Motronic Engine
Control Module (ECM) -J220- was disconnected
from battery positive (B+), readiness code must
be generated again



Page 01-149

 .

Motronic Engine Control Module (ECM) -J220-

24-168





   Checking voltage supply terminal 15





-  Measure supply voltage between test box

sockets using multimeter and adapter cables
from VAG 1594:





   Sockets 1 and 3





   Sockets 1 and 21





   Sockets 2 and 3





   Sockets 2 and 21





-  Switch on ignition.





   Specification: at least 11.5 V





-  Switch off ignition.

Motronic Engine Control Module (ECM) -J220-

24-169





   If the specification is not obtained:





-  Check wiring to fuse holder and Ground (GND)

connection of Motronic Engine Control Module
(ECM) -J220- referring to Electrical Wiring
Diagrams:





 Electrical Wiring Diagrams, Troubleshooting &

Component Locations





-  Check wiring to Motronic Engine Control Module

(ECM) Power Supply Relay -J271- referring to
Electrical Wiring Diagrams:





 Electrical Wiring Diagrams, Troubleshooting &

Component Locations





-  Check DTC memory, repair malfunctions if

necessary and then erase DTC memory



Page

01-23

 .





-  Erase learned values and adapt Motronic

Engine Control Module (ECM) -J220- again



Page 24-182

 .





-  Read readiness code



Page 01-146

 . If DTC

memory has been erased or Motronic Engine
Control Module (ECM) -J220- was disconnected
from battery positive (B+), readiness code must
be generated again



Page 01-149

 .

Motronic Engine Control Module (ECM) -J220-
