24-162







Motronic Engine Control
Module (ECM) -J220-





Function





   The Motronic Engine Control Module (ECM)

-J220- regulates the injection, Throttle Valve
Control Module -J338-, Oxygen Sensor
control, ignition, knock regulation,
Evaporative Emissions (EVAP) canister
purge regulator valve, speed limitation via
fuel injectors or Fuel Pump (FP) relay,
camshaft timing adjustment as well as On
Board Diagnostic (OBD).

Motronic Engine Control Module (ECM) -J220-

24-163







Engine Control Module (ECM)
voltage supply, checking







Special tools, materials and
equipment



Note:

All functions which could previously
be performed with VAG 1551/1552
can also be performed with the VAS
5051.

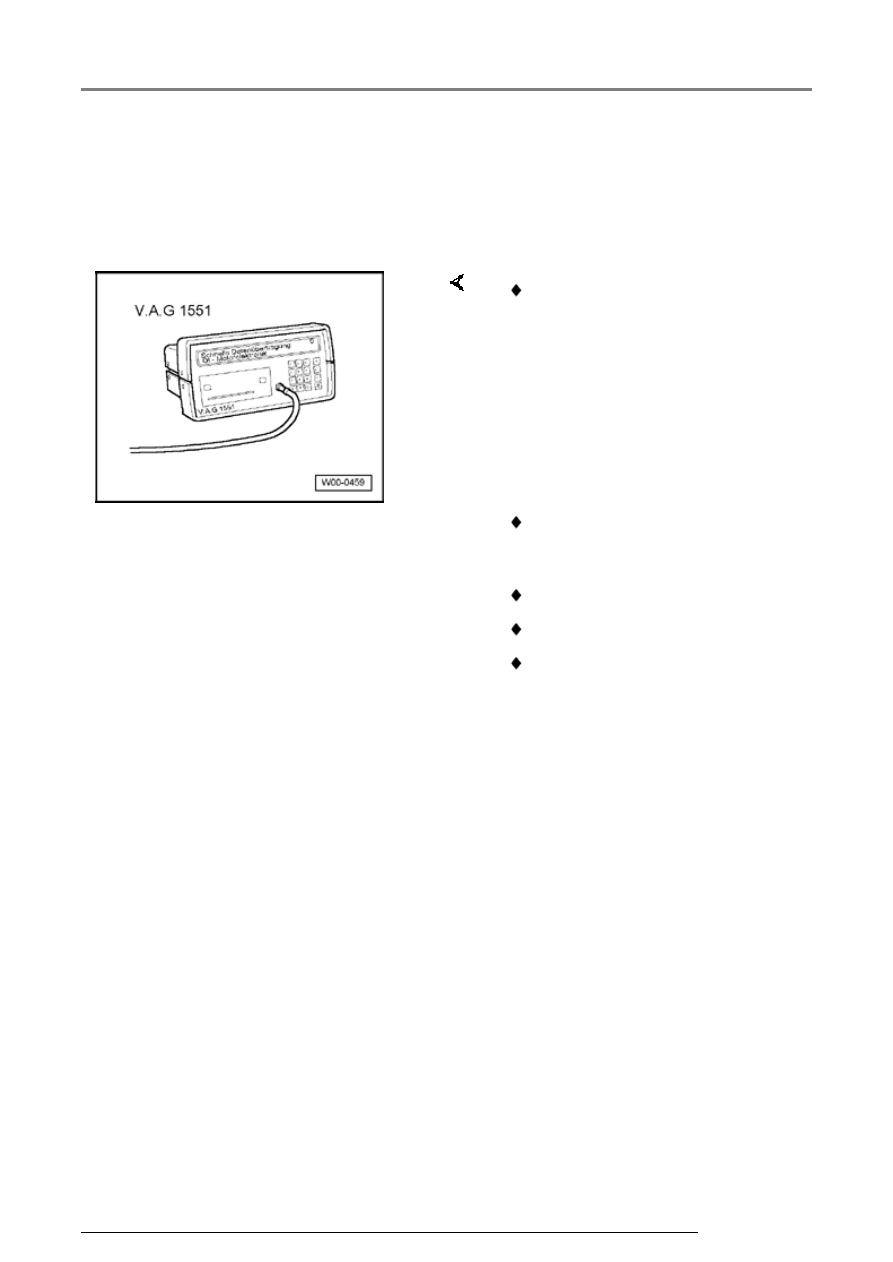

 VAG 1551 Scan tool (or VAG

1552) with VAG 1551/3 adapter
cable

 VAG 1526 or Fluke 83 Hand

multimeter or VAG 1715
multimeter

 VAG 1594 Adapter set

 VAG 1598/31 test box

 Electrical Wiring Diagrams

Motronic Engine Control Module (ECM) -J220-

24-164







Test requirements



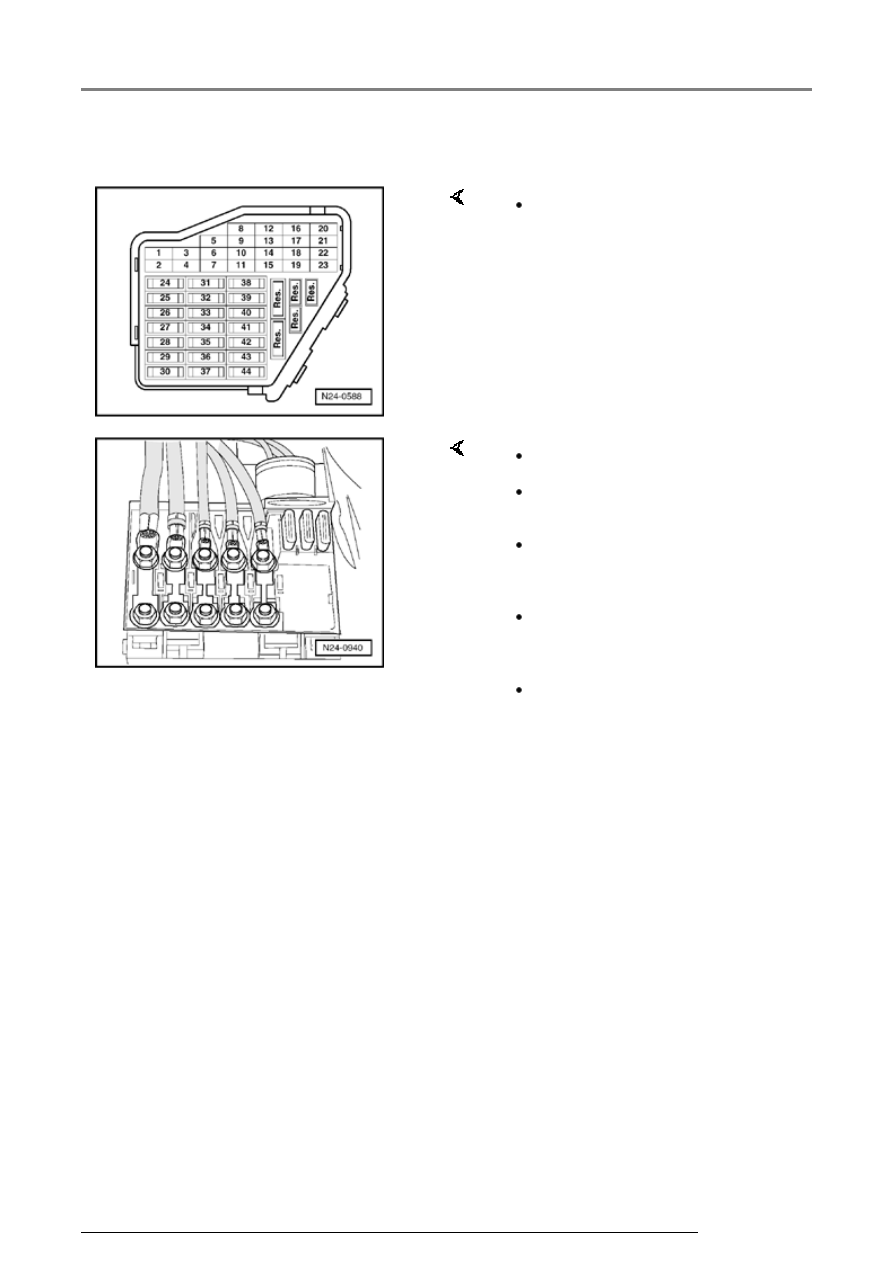

 The fuses must be OK.



 The main fuses must be OK.

 The battery voltage must be at

least 11.5 V.

 All electrical accessories, e.g.

lights and rear window defroster
must be switched off.

 If the vehicle is equipped with air

conditioning, it must be turned
off.

 Selector lever must be in

position "P" or "N" on vehicles
with an automatic transmission.

Motronic Engine Control Module (ECM) -J220-

24-165







 Fuel Pump (FP) -J17- must be OK, checking:





 Electrical Wiring Diagrams, Troubleshooting &

Component Locations





 Motronic Engine Control Module (ECM)

Power Supply Relay -J271- must be OK.,
checking:





 Electrical Wiring Diagrams, Troubleshooting &

Component Locations





 Alternator OK., checking:





 Electrical Wiring Diagrams, Troubleshooting &

Component Locations





Test sequence





-  Connect VAG 1551 Scan tool (or VAG 1552)

and select engine electronics control module
with"Address word" 01. Engine must be running
at idle speed: ((VAG 1551 and Motronic Engine
Control Module (ECM) -J220-, connecting and
selecting



Page 01-12

 ).

Rapid data transfer

HELP

Select function XX

     Indicated on display:

-  Press buttons -0- and -8- for function "Read

measured value (data) block" and confirm entry
with -Q- button.

Read measured value block

Input display group number XXX

     Indicated on display:
