Volkswagen Golf / Golf GTI / Jetta. Manual - part 206

24-78





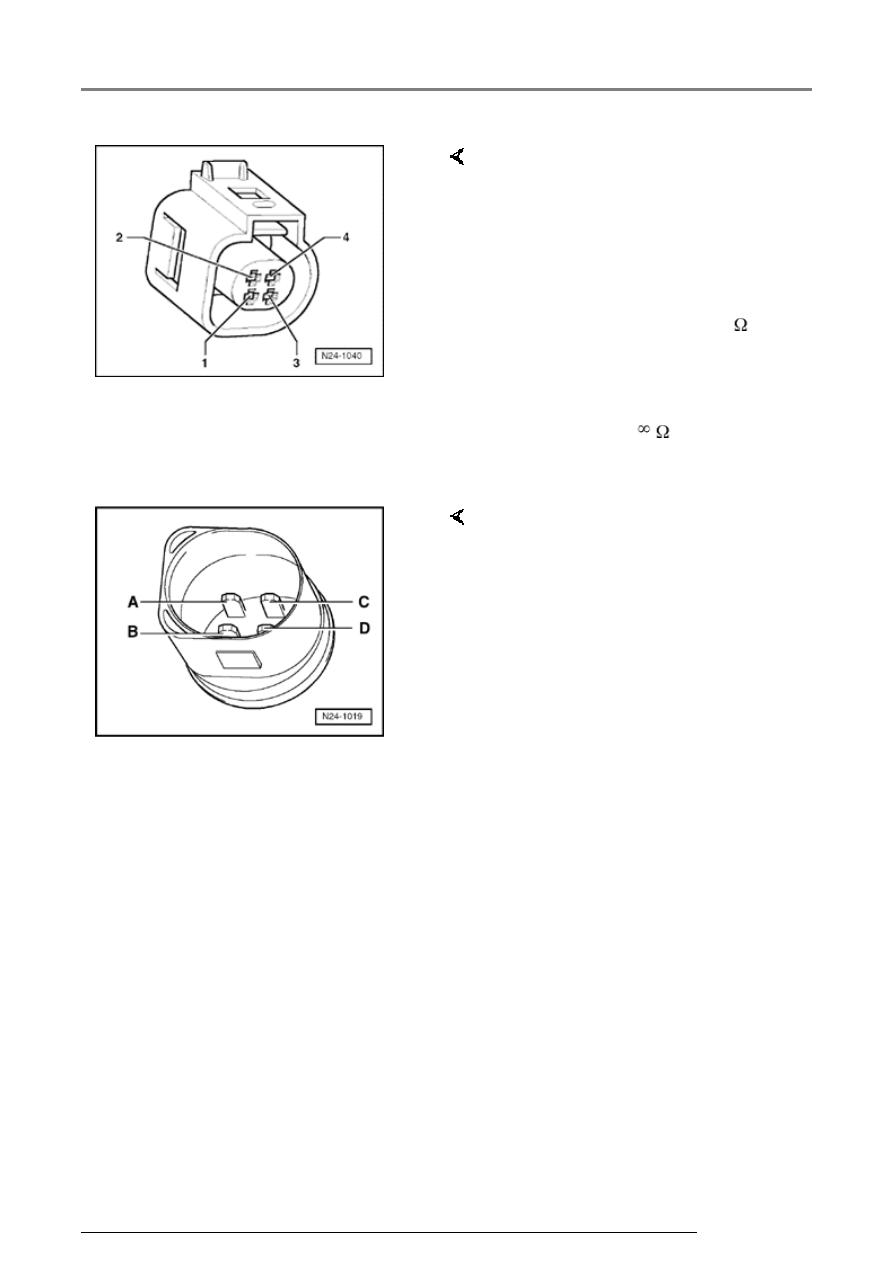

If no wiring malfunction is detected:

-  Check wiring for open circuit

between test box and 4-pin
connector referring to Electrical
Wiring Diagrams.

   Terminal 3 and socket 93

   Terminal 4 and socket 108

   Wire resistance: max. 1.5



-  Additionally check wiring for short

to one another, to vehicle Ground
(GND) and to battery positive.

   Specification:





-  Perform resistance measurement

on Engine Coolant Temperature
(ECT) sensor -G62- terminal C
(signal) and D (Ground).

Components, checking

24-79



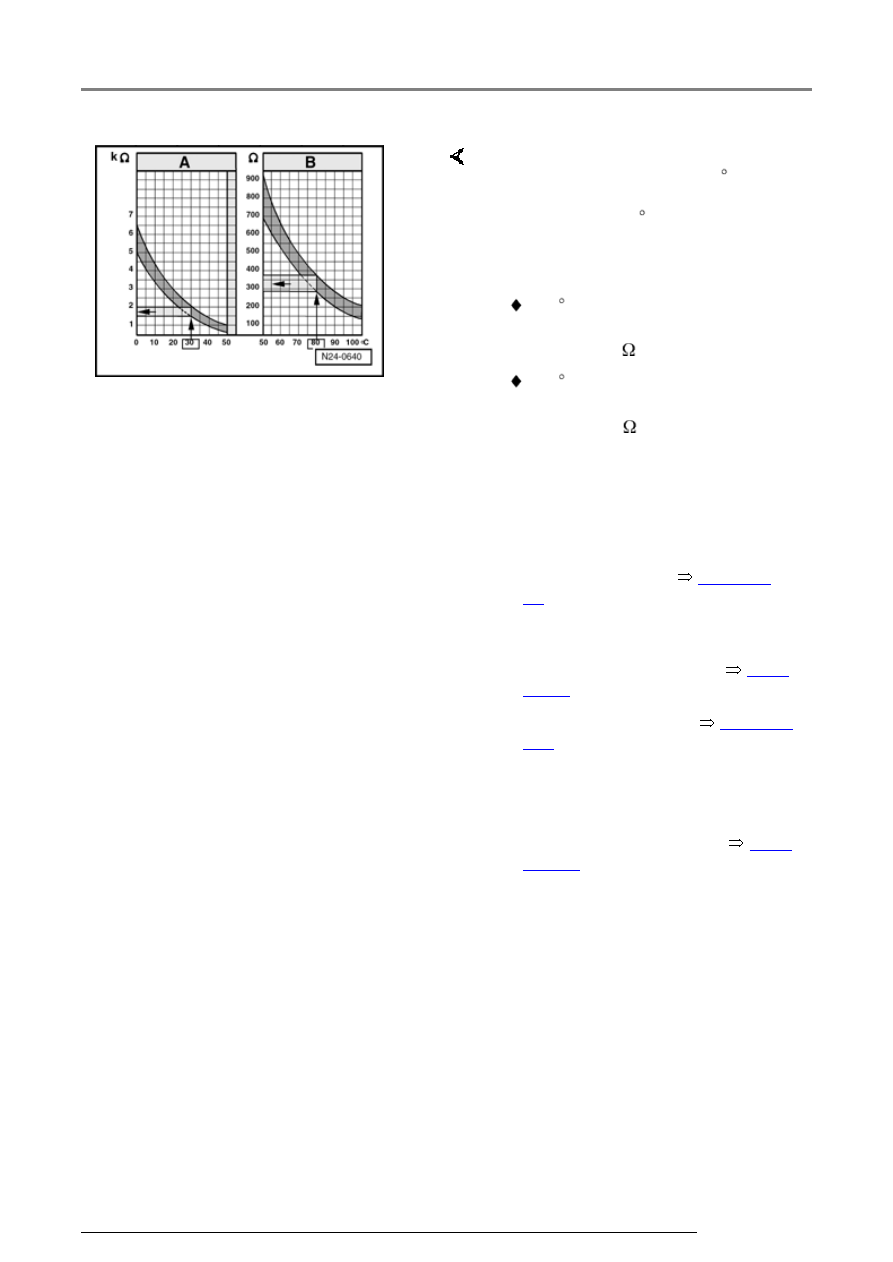

     Scale A shows resistance values for

temperature range 0 to 50  C and
scale B the values for temperature
range 50 to 100  C.

Examples:

If the specification is not obtained:

 30  C is in range A and

corresponds to a resistance of
1.5 to 2.0 k



 80  C is in range B and

corresponds to a resistance of
275 to 375



-  Replace Engine Coolant

Temperature (ECT) sensor -G62-
/ Engine Coolant Temperature
(ECT) sensor -G2-



Page 24-

16

 , item 14 .

-  Check DTC memory, repair

malfunctions if necessary and
then erase DTC memory



Page

01-23

 .

-  Read readiness code



Page 01-

146

 . If DTC memory has been

erased or Motronic Engine
Control Module (ECM) -J220- was
disconnected from battery
positive (B+), readiness code
must be generated again



Page

01-149

 .

Components, checking

24-80





   If there is no Diagnostic Trouble Code (DTC) in

the wiring and the resistance measurement
values are OK.:





-  Replace Motronic Engine Control Module (ECM)

-J220-



Page 24-173

 .





-  Check DTC memory, repair malfunctions if

necessary and then erase DTC memory



Page

01-23

 .





-  Erase learned values and adapt Motronic

Engine Control Module (ECM) -J220- again



Page 24-182

 .





-  Read readiness code



Page 01-146

 . If DTC

memory has been erased or Motronic Engine
Control Module (ECM) -J220- was disconnected
from battery positive (B+), readiness code must
be generated again



Page 01-149

 .

Components, checking

24-81







Intake Air Temperature (IAT) sensor
-G42-, checking





   Note:



   The Intake Air Temperature (IAT) sensor -

G42- is a component part of the Mass Air
Flow (MAF) sensor -G70- and cannot be
replaced individually.

Components, checking
