24-70







Special tools and equipment



Note:

All functions which could previously
be performed with VAG 1551/1552
can also be performed with the VAS
5051.

Test requirements

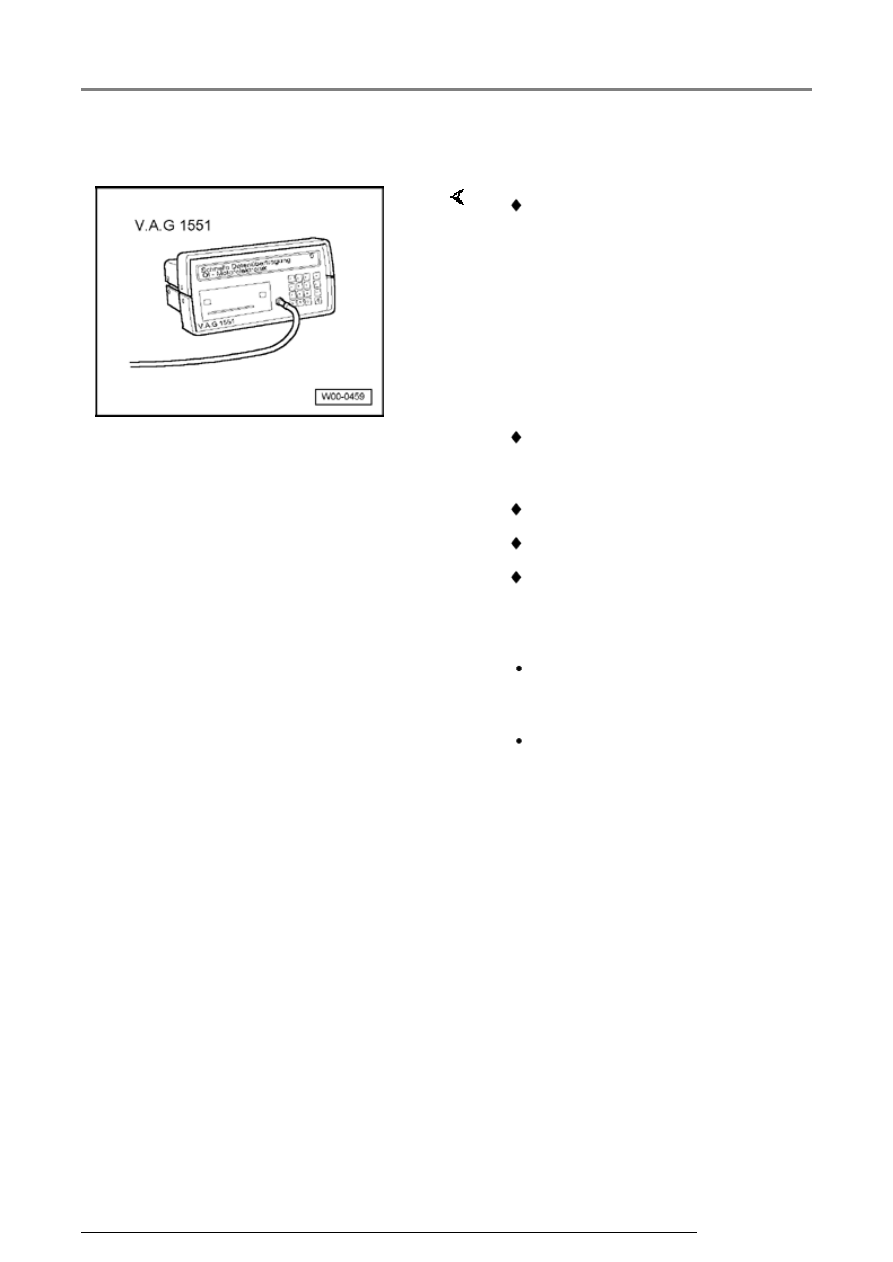

 VAG 1551 Scan tool (or VAG

1552) with VAG 1551/3 adapter
cable

 VAG 1526 or Fluke 83 Hand

multimeter or VAG 1715
multimeter

 VAG 1594 Adapter set

 VAG 1598/31 Test box

 Electrical Wiring Diagrams

 Selector lever must be in

position "P" or "N" on vehicles
with an automatic transmission.

 Engine must be cold.

Components, checking

24-71







Test sequence





Note:





Only gold plated terminals may be used when
servicing the sensor connector terminals.





-  Connect VAG 1551 Scan tool (or VAG 1552).

Then switch ignition on and select Motronic
Engine Control Module (ECM) -J220- with
"Address word" 01. ((VAG 1551 and Motronic
Engine Control Module (ECM) -J220-,
connecting and selecting



Page 01-12

 ).

Rapid data transfer

HELP

Select function XX

     Indicated on display:

-  Press buttons -0- and -8- for function "Read

measured value (data) block" and confirm entry
with -Q- button.

Read measured value block

Input display group number XXX

     Indicated on display:

-  Press buttons -0-, -0- and -4- for "Display group

number 4" and confirm entry with -Q- button.

Read measured value block 4



1

2

3

4

     Indicated on display: (1 to 4

 display zones)

-  Read coolant temperature value in display zone

3.

   Specification: approx. coolant temperature

Components, checking

24-72





   If the specification is not obtained:





-  Check according to following table:





Display

1)





Cause

Continuation of

check

Approx. -
42.0  C

Open circuit or

short to

positive



Page 24-74



Approx.
136.0  C

Short to Ground

(GND)



Page 24-76







1)

 If a temperature is displayed which deviates

greatly from the ambient temperature of the
sensor, check sensor wiring for transfer
resistance.



   If the specification is obtained:





-  Start engine and run at idle speed. Temperature

value must increase uniformly



   Note:



   If irregular engine running occurs in certain

temperature ranges and the temperature figure
does not increase without interruption, the
temperature signal is temporarily interrupted and
the sensor must be replaced.

Components, checking

24-73







-  Press

button.





-  Press buttons -0- and -6- for function "End

output" and confirm entry with -Q- button.





-  Switch off ignition.



   If the display does not indicate as described:





-  Replace Engine Coolant Temperature (ECT)

sensor -G62- / Engine Coolant Temperature
(ECT) sensor -G2-



Page 24-16

 , item 14 .





-  Check DTC memory, repair malfunctions if

necessary and then erase DTC memory



Page

01-23

 .





-  Read readiness code



Page 01-146

 . If DTC

memory has been erased or Motronic Engine
Control Module (ECM) -J220- was disconnected
from battery positive (B+), readiness code must
be generated again



Page 01-149

 .
