24-62







Test sequence





-  Connect VAG 1551 Scan tool (or VAG 1552).

Then switch ignition on and select Motronic
Engine Control Module (ECM) -J220- with
"Address word" 01. ((VAG 1551 and Motronic
Engine Control Module (ECM) -J220-,
connecting and selecting



Page 01-12

 ).

Rapid data transfer

HELP

Select function XX

     Indicated on display:

-  Press buttons -0- and -8- for function "Read

measured value (data) block" and confirm entry
with -Q- button.

Read measured value block

Input display group number XXX

     Indicated on display:

-  Press buttons -0-, -6- and -2- for "Display group

number 62" and confirm entry with -Q- button.

Read measured value block 62



1

2

3

4

     Indicated on display: (1 to 4

 display zones)

-  Check throttle valve angle from Angle sensor -1-

for throttle drive -G187- at idling stop in display
zone 1

   Specification: 3 to 93%

-  Check throttle valve angle from Angle sensor -2-

for throttle drive -G188- at idling stop in display
zone 2

   Specification: 97 to 3%

Components, checking

24-63







-  Depress accelerator slowly to wide open throttle

position and observe angles displayed in display
zones 1 and 2:





   Percentage display in display zone 1 must

increase evenly. Full tolerance range 3 to 93% is
not always displayed.





   Percentage display in display zone 2 must drop

evenly. Full tolerance range 97 to 3% is not
always displayed.



   Note:





 The reason why the display in display zone 1

increases and the display in display zone 2
decreases is because the potentiometers
(angle sensors) in the Throttle Valve Control
Module -J338- run in opposite directions.





 This means that the voltage of one angle

sensor moves towards 5 volts. (The more the
throttle valve is opened the higher the voltage;
the percentage figure increases).





 While the voltage of angle sensor 2 decreases

from 5 volts towards 0 volts. (The more the
throttle valve is opened the lower the voltage;
the percentage figure decreases).





-  Press

button.





-  Press buttons -0- and -6- for function "End

output" and confirm entry with -Q- button.

Components, checking

24-64







-  Switch off ignition.





If the display does not indicate as
described:



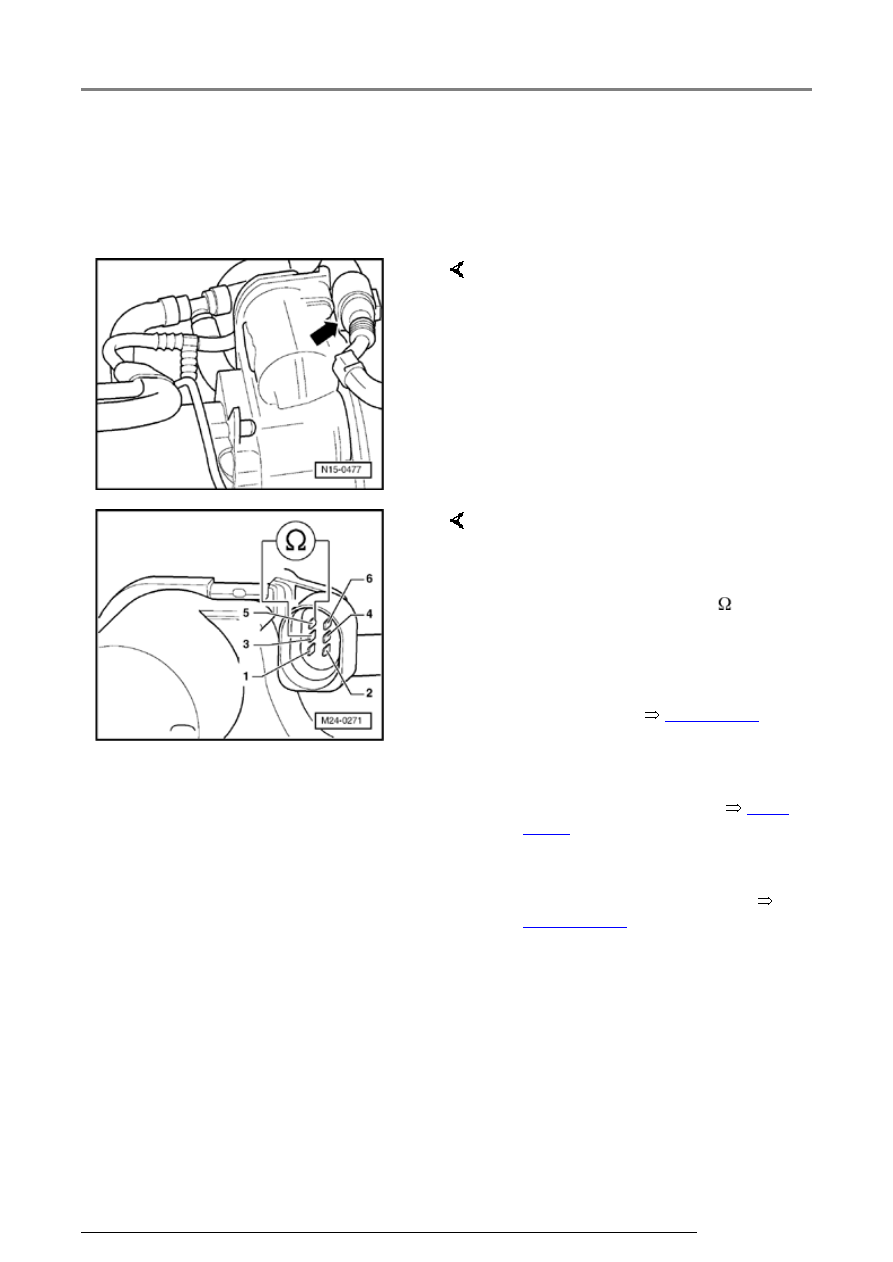

Checking resistance

-  Disconnect 6-pin connector from

Throttle Valve Control Module -
J338- (arrow).



If the specification is not obtained:

-  Measure resistance from throttle

valve drive between terminals 3
and 5

   Specification: 1.0 to 5.0



-  Replace Throttle Valve Control

Module -J338-



Page 24-13

 ,

item 6 .

-  Check DTC memory, repair

malfunctions if necessary and
then erase DTC memory



Page

01-23

 .

-  Adapt Motronic Engine Control

Module (ECM) -J220- to Throttle
Valve Control Module -J338-



Page 24-182

 .

Components, checking

24-65







-  Read readiness code



Page 01-146

 . If DTC

memory has been erased or Motronic Engine
Control Module (ECM) -J220- was disconnected
from battery positive (B+), readiness code must
be generated again



Page 01-149

 .



   If the specification is obtained:





-  Check voltage supply of Throttle Valve Control

Module -J338- and wiring to control module



Page 24-66

 .





-  Check Throttle Position (TP) sensor:







Repair Manual, 2.8 Liter VR6 4V Engine

Mechanical, Engine Code(s): BDF; Repair Group
20





   If the voltage supply and wiring are OK.:





-  Replace Motronic Engine Control Module (ECM)

-J220-



Page 24-173

 .





-  Check DTC memory, repair malfunctions if

necessary and then erase DTC memory



Page

01-23

 .





-  Erase learned values and adapt Motronic

Engine Control Module (ECM) -J220- again



Page 24-182

 .

Components, checking
