If no electrical or wiring concerns are
found:

-  Check wiring for open circuit

between test box and 3-pin
connector referring to Electrical
Wiring Diagrams

   Terminal 1 and socket 80

   Terminal 2 and socket 25

   Wire resistance: max. 1.5



-  Additionally check wire for short

to battery positive and Ground
(GND). Specification:



-  Check wire for open circuit

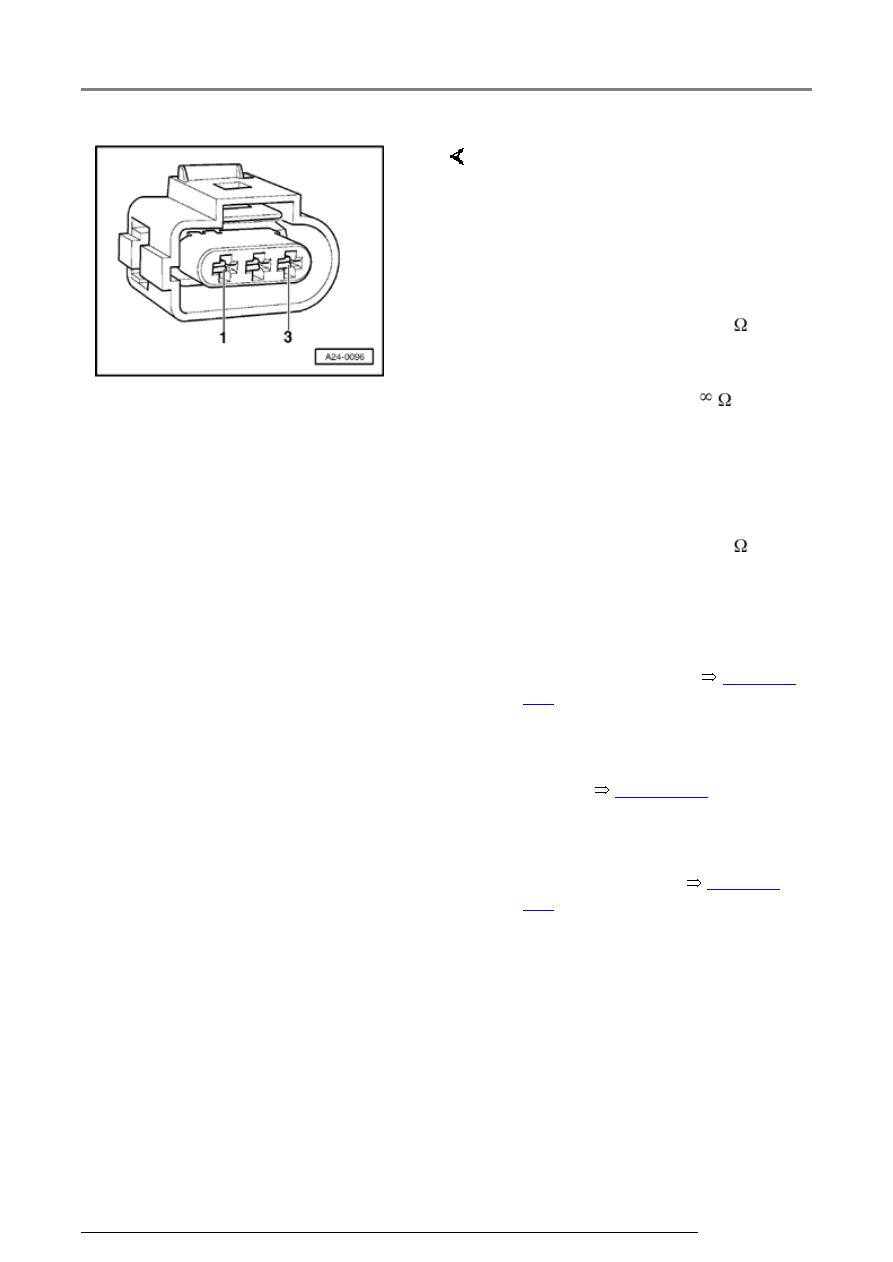

between 3-pin connector terminal
3 and fuel pump relay -J17-
referring to Electrical Wiring
Diagrams.

   Wire resistance: max. 1.5



-  Replace Motronic Engine Control

Module (ECM) -J220-



Page 24-

173

 .

-  Check DTC memory, repair

Diagnostic Trouble Codes (DTCs)
if necessary and then erase DTC
memory



Page 01-23

 , DTC

memory, checking and erasing.

-  Erase learned values and adapt

Motronic Engine Control Module
(ECM) -J220- again



Page 24-

182

 .

Output Diagnosis Test Mode (DTM)

01-136







-  Read readiness code



Page 01-146

 . If the

DTC memory has been erased or the Motronic
Engine Control Module (ECM) -J220- was
disconnected from battery (B+) positive, the
readiness code must be generated again



Page 01-149

 .





7. Activating Camshaft Adjustment Valve 1
(exhaust) -N318-:





-  Press

 button.

Output Diagnosis Test Mode

17457 / Literature

     Indicated on display of VAG 1551 scan tool or VAG

1552:

or

Output Diagnosis Test Mode

Camshaft Adjustment Valve 1 -N318-

     Indicated on display of VAS 5051

Note:

The Camshaft Adjustment Valve 1 (exhaust) is
barely audible when operating.

-  Press

 button.

   The Camshaft Adjustment Valve 1 (exhaust)

must click until the next Output Diagnostic Test
element is activated by pressing

button.

Output Diagnosis Test Mode (DTM)

01-137







If the valve does not click:



Note:

Mark connector and component
before pulling connector off.

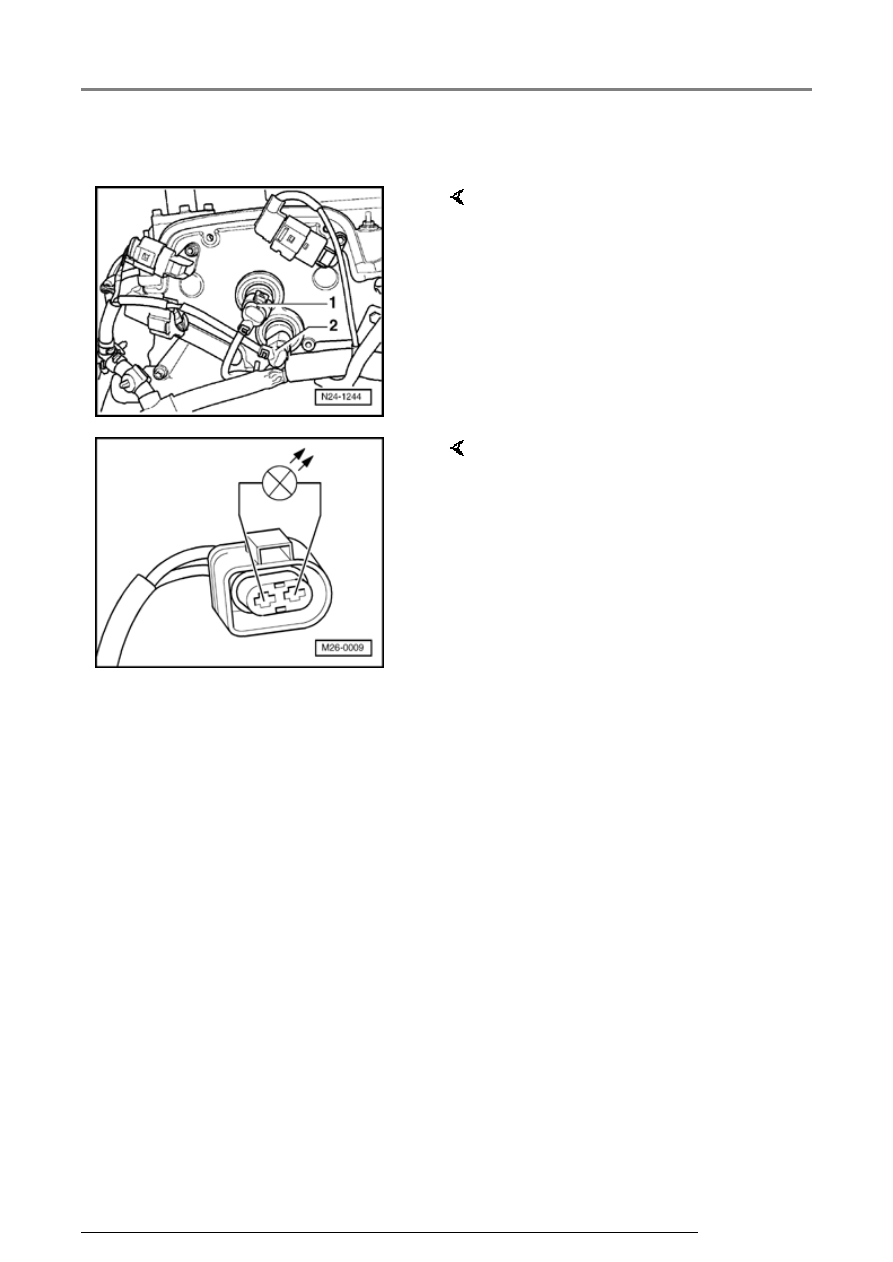

-  Disconnect 2-pin connector from

Camshaft Adjustment Valve 1
(exhaust) -N318- -2-.



LED flashes:

-  Connect LED test light VAG 1527

to disconnected connector using
adapter cables from VAG 1594.

   LED must flash (bright/darker)

-  Press -C- button to abort output

Diagnosis Test Mode (DTM).

Output Diagnosis Test Mode (DTM)

01-138



Output Diagnosis Test Mode was aborted

     Indicated on display:



Repair Manual, 2.8 Liter VR6 4V

Engine Mechanical, Engine Code(s):
BDF; Repair Group 15, Valve train,
servicing



Note:

The control housing is only replaced
complete with Valve -1- for camshaft
adjustment -N205- and Camshaft
Adjustment Valve 1 (exhaust) -N318-
.

LED does not flash:

-  Switch off ignition.

-  Replace engine control housing:

-  Check DTC memory, repair

Diagnostic Trouble Codes (DTCs)
if necessary and then erase DTC
memory



Page 01-23

 , DTC

memory, checking and erasing.

-  Read readiness code



Page 01-

146

 . If the DTC memory has

been erased or the Motronic
Engine Control Module (ECM) -
J220- was disconnected from
battery (B+) positive, the
readiness code must be
generated again



Page 01-149

 .

-  Press -C- button to abort output

Diagnosis Test Mode (DTM).

Output Diagnosis Test Mode was aborted

     Indicated on display:



Repair Manual, Electrical

Equipment, Repair Group 92



-  Switch off ignition.

-  Remove wiper arms and cowl

panel:

Output Diagnosis Test Mode (DTM)
