97-8





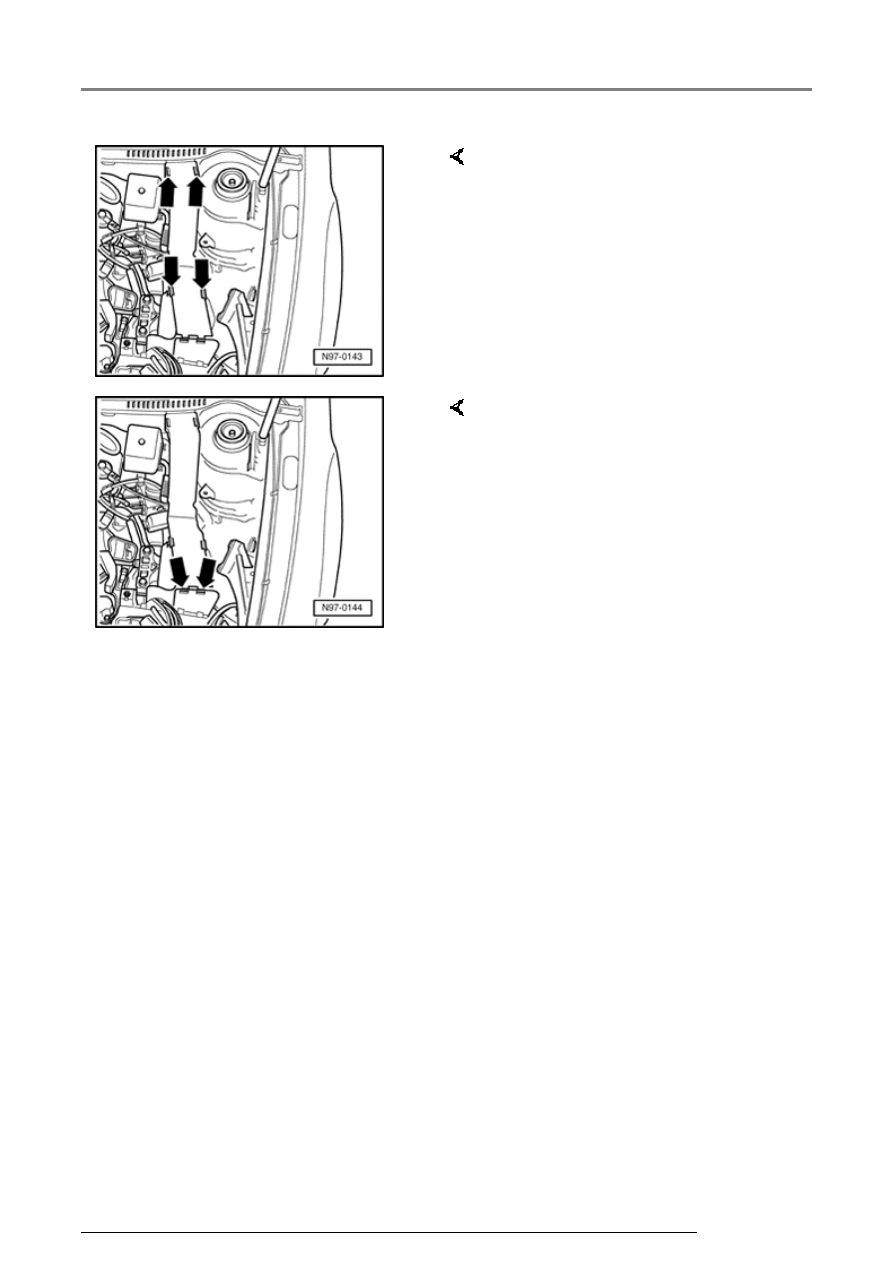

-  Unclip cable channel cover at the

retaining lugs -arrows- and fold
cable channel cover in direction of
travel.



Installing

Install in reverse order of removal.

-  Unclip the remaining retaining

lugs -arrows- in this cable channel
cover position and remove cable
guide cover.

-  Release all connectors necessary

to remove wiring harness from
cable channel.

-  Unclip cable channel and take off.

Fuse holder and relay carriers

13/2/2005

97-9







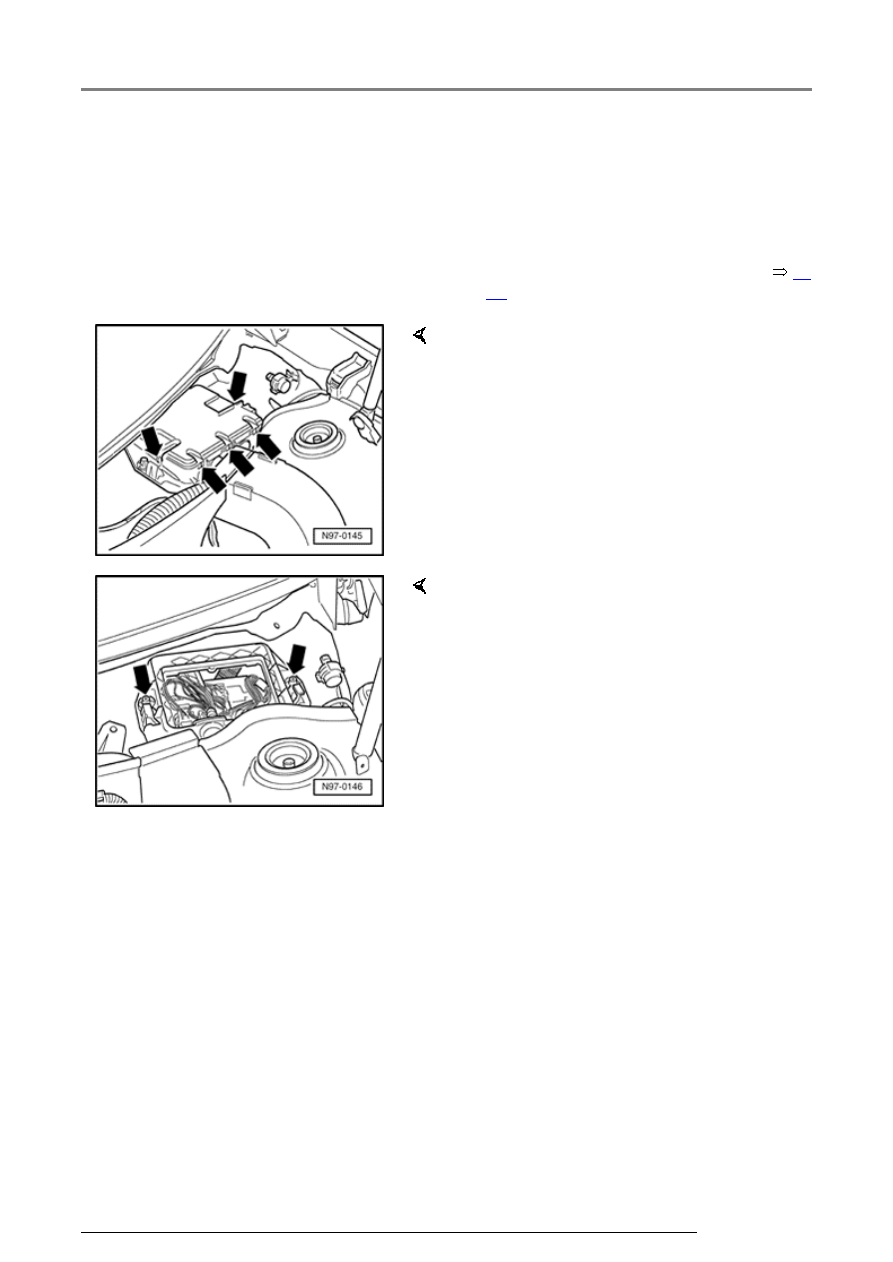

Protective housing in plenum chamber,
removing and installing







Removing





-  Removing windshield wiper system



Page 92

10

 .



-  Unclip protective housing cover at the retaining

lugs -arrows- and take out upward.

-  Separate connectors and take wiring harnesses

out of protective housing.



Installing

Install in reverse order of removal.

-  Remove securing nuts -arrows- and remove

protective housing.

Fuse holder and relay carriers

13/2/2005

97-10







Fuse holder and relay
carriers, tightening torques

Location / Fastener

   Tightening torque

Fuse holder to instrument panel / screws

   2 Nm

Relay plate/relay carrier to instrument panel / screws      2 Nm

Battery carrier / bolts

   6 Nm

Fuse holder and relay carriers, tightening torques

13/2/2005

97-11







Wiring harnesses and
connectors, repairing





Safety measures







CAUTION!







Before beginning repairs on the electrical
system:









Obtain the anti-theft radio security code.









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.









Disconnect negative ( - ) battery terminal.









When disconnecting and reconnecting
battery terminals, observe all applicable
Notes and torque specifications, as well as
instructions on performing OBD program
and electrical system function checks as
specified in this Repair Manual



Page 27-

39

 .





WARNING!









HIGH VOLTAGE!









Always disconnect battery negative ( - )
terminal prior to servicing any parts of
vehicle electrical system marked with the
yellow "HIGH VOLTAGE!"symbol.









After disconnecting battery, briefly turn
affected system on and off in order
discharge any residual voltage

 Repair

Manual of affected system.

Wiring harnesses and connectors, repairing
