Volkswagen Golf / Golf GTI / Jetta. Manual - part 1129

94-36





Rear
lights

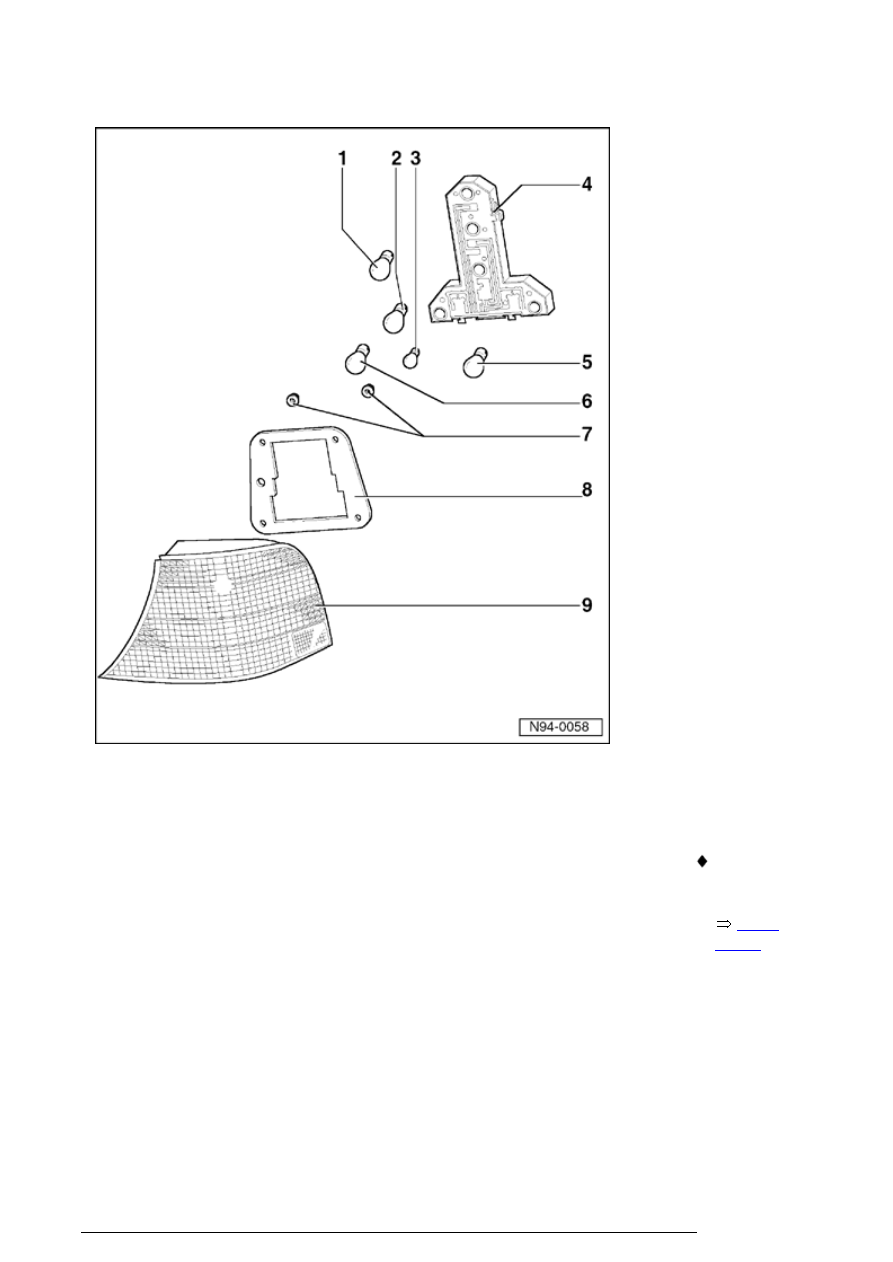

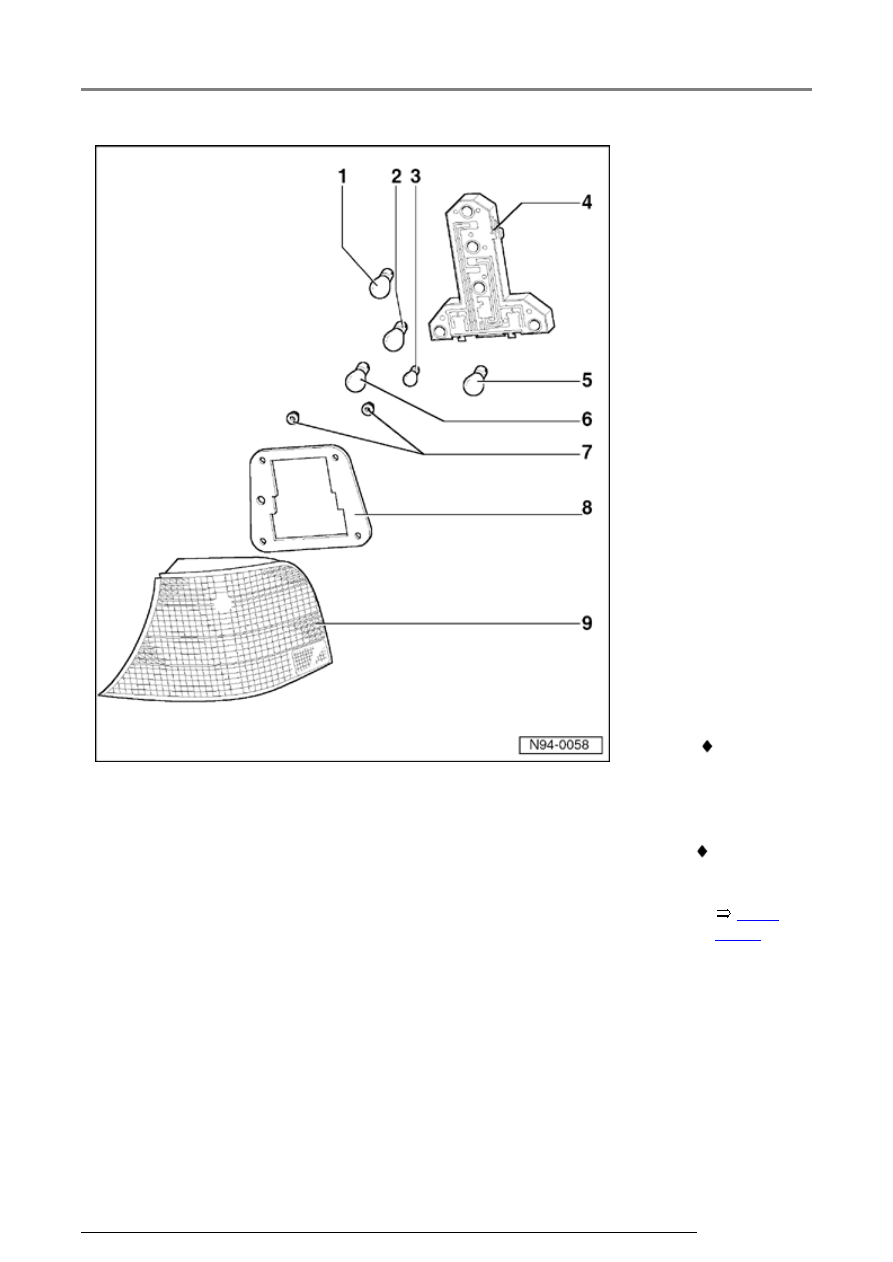

Rear lights -
Golf,
assembly



1 - Brake

Light
bulb -
M9- / -
M10-

  12V /

21W

2 - Turn

Signal
bulb -
M6- / -
M8-

  12V /

21W

3 - Tail

Light
bulb -
M2- / -
M4-

  12V /

10W

4 - Bulb

holder

 Removing

and
installing



Page

94-45



Rear lights

13/2/2005

94-37







5 - Back-

Up
Light
bulb -
M16- / -
M17-

  12V /

21W

6 - Rear

Fog
Light
Bulb -
L20-

  12V /

21W

  Where

applicable
- left side
only

7 - Hex

nuts
M5

  Qty. 3

8 - Gasket

 Replace

if
damaged

9 - Housing

 Removing

and
installing



Page

94-42



Rear lights

13/2/2005

94-38

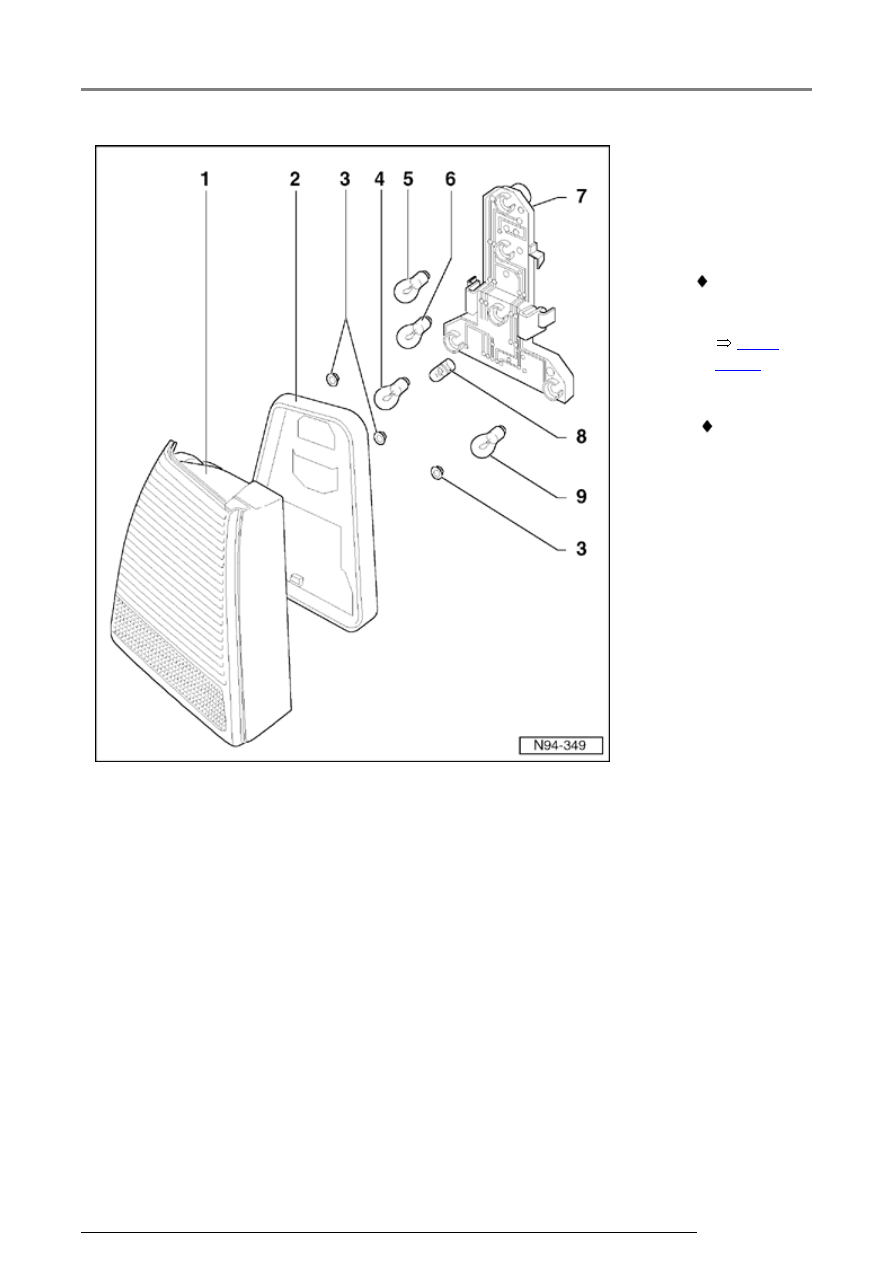

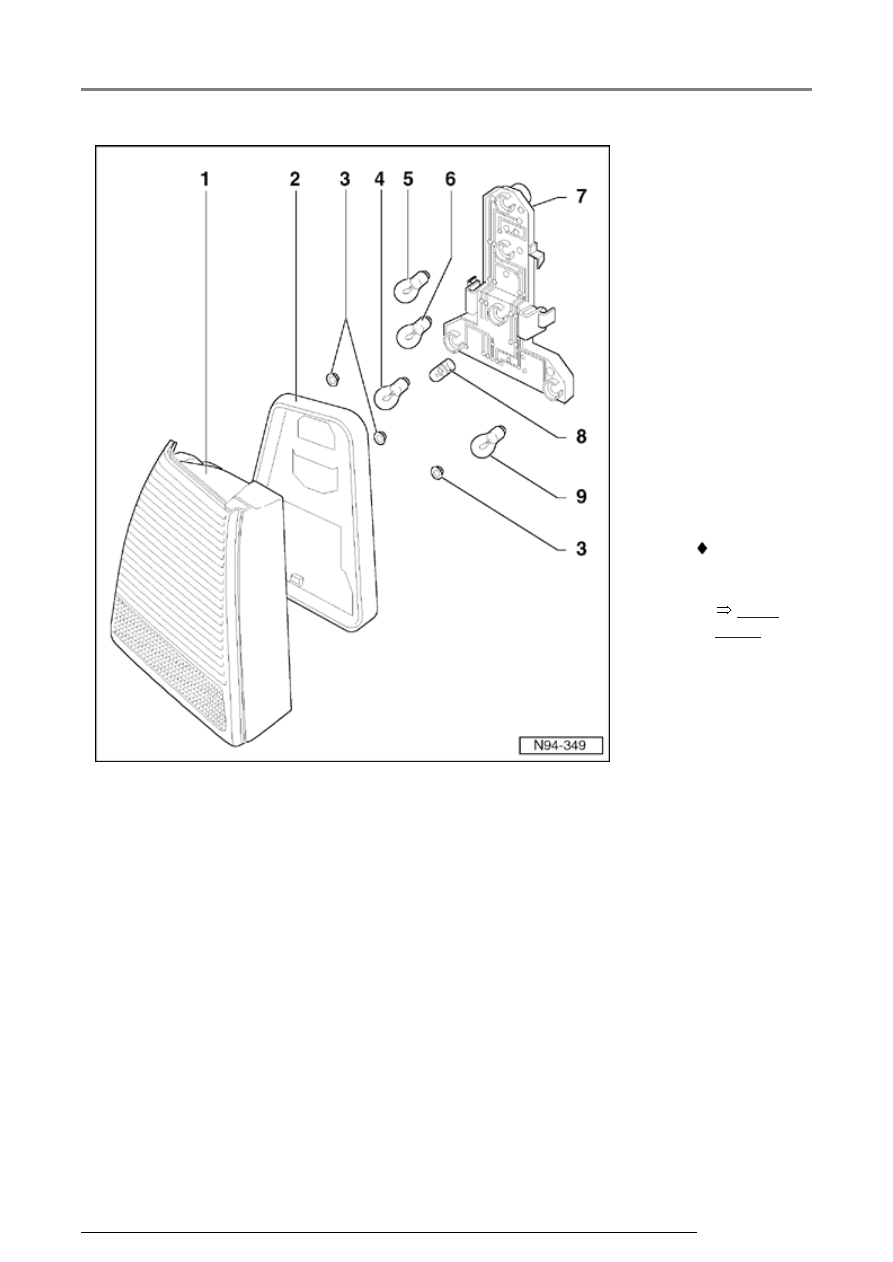

Rear lights -
Jetta,
assembly



1 - Housing

 Removing

and
installing



Page

94-43



2 - Gasket

 Replace

if
damaged

3 - Hex

nuts
M5

  Qty. 3

4 - Rear

Fog
Light
Bulb -
L20-

  12V /

21W

  Where

applicable
- left side
only

Rear lights

13/2/2005

94-39







5 - Brake

Light
bulb -
M9- / -
M10-

  12V /

21W

6 - Turn

Signal
bulb -
M6- / -
M8-

  12V /

21W

7 - Bulb

holder

 Removing

and
installing



Page

94-45



8 - Tail

Light
bulb -
M2- / -
M4-

  12V /

5W

9 - Back-

Up
Light
bulb -
M16- / -
M17-

  12V /

21W

Rear lights

13/2/2005
