94-28







Fog Light bulb -L22- / -L23-,
replacing





Removing





CAUTION!







Before beginning repairs on the
electrical system:









Switch off all electrical
consumers.









Switch ignition off and remove
ignition key.





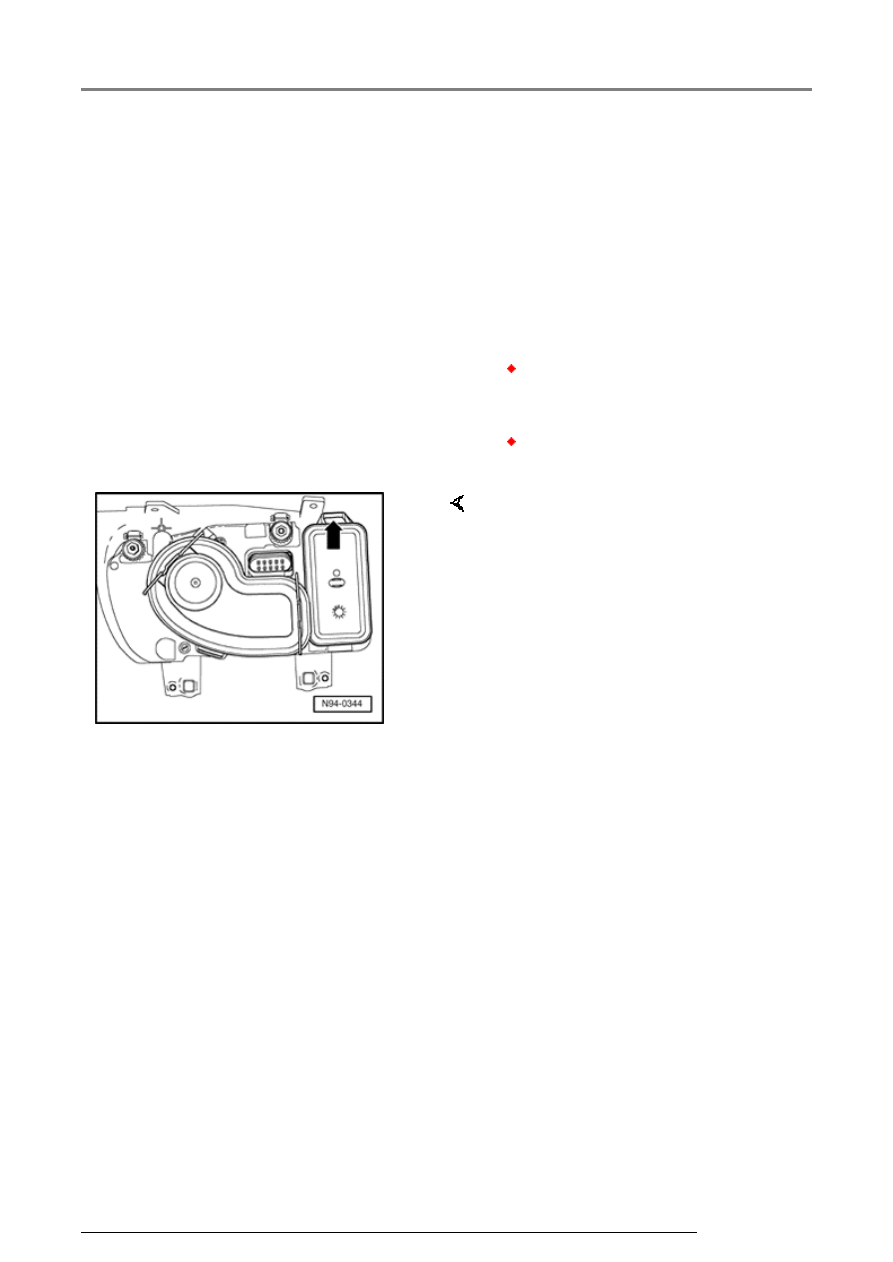

-  Release spring sealing cover -

arrow- and remove.

Headlights - Jetta

13/2/2005

94-29





Installing

CAUTION!



Do not touch glass portion of bulb
with bare hands. Even the
smallest amount of moisture
and/or contaminants from fingers
that evaporates on the bulb
during operation can cause the
glass to cloud over.



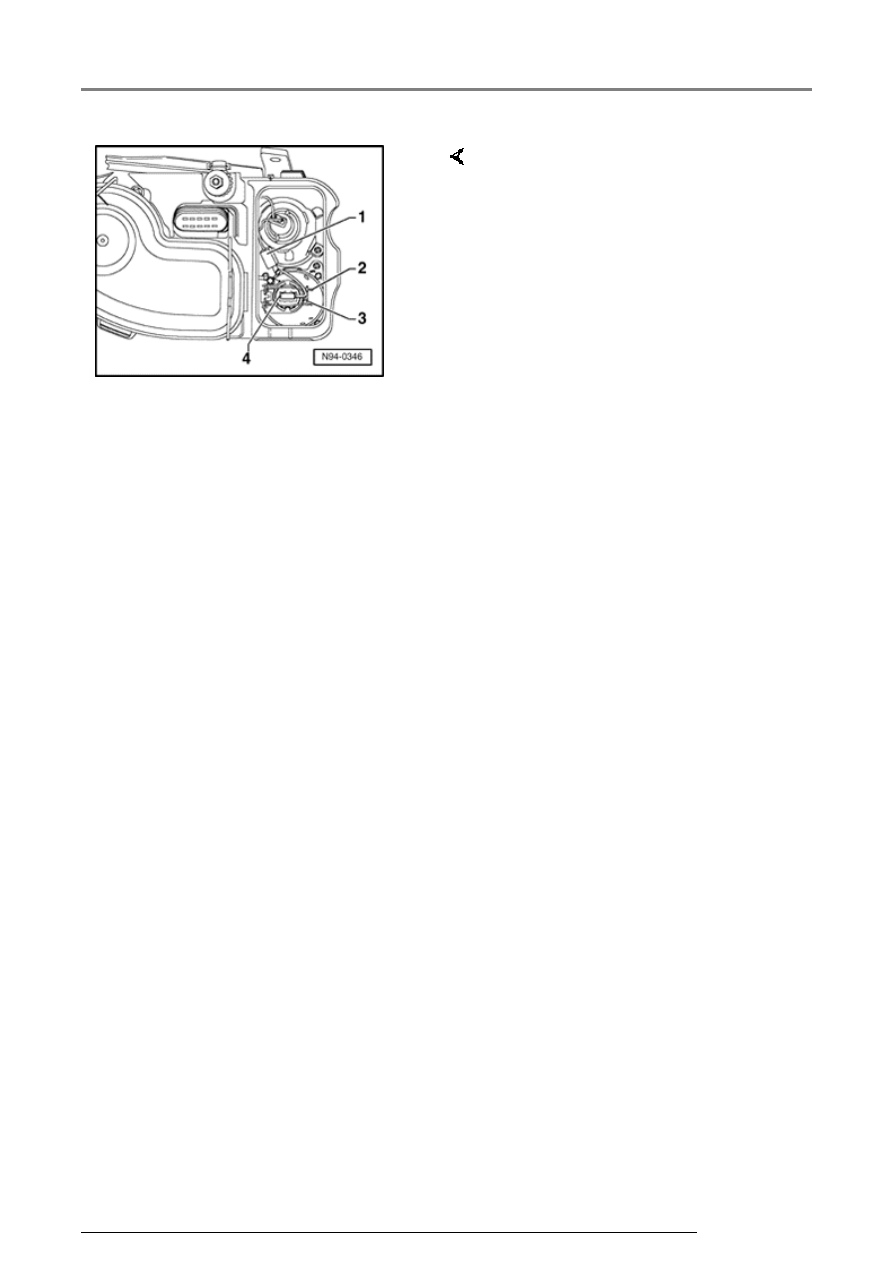

-  Disconnect electrical connector -

1- from bulb.

-  Push retaining clip -2- over lugs -

3- and release.

-  Pull bulb -4- out of reflector.

-  Insert new bulb so lugs on bulb

plate align with cut-outs in
reflector.

-  Connect electrical connector -1-.

-  Install sealing cover.

-  Check fog light (bulb) function.

Headlights - Jetta

13/2/2005

94-30







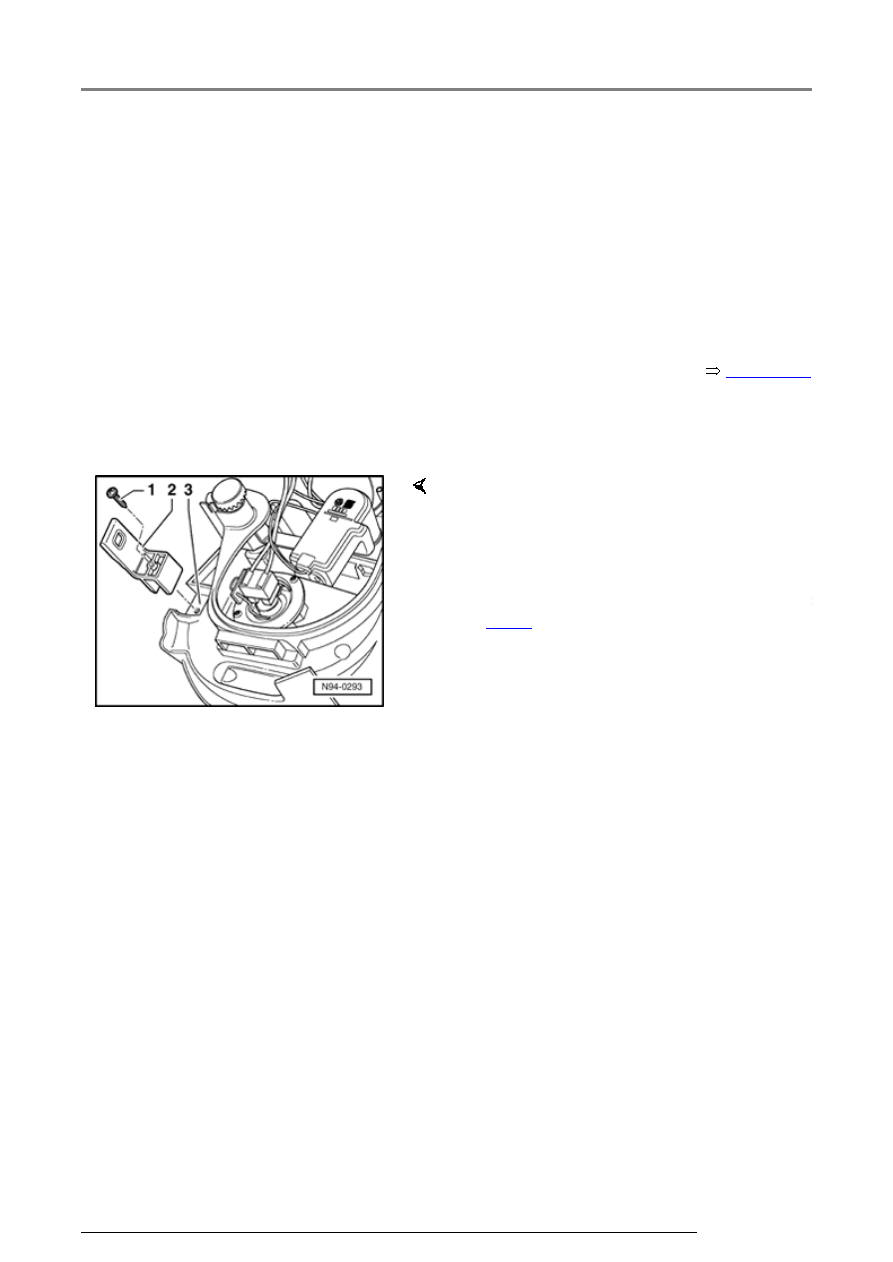

Headlight securing lugs, servicing







Note:





If headlight lower securing lugs break due to
application of excessive force, it may still be
possible to service headlight in a cost effective
manner (though headlight housing must not be
damaged).





-  Remove headlight housing



Page 94-22





-  Sand headlight tab socket breakage point on

headlight down flat.



-  Set replacement part securing tab -2-  onto

securing tab socket -3- and secure with screw
1-.

-  Install headlights.

-  Check and adjust headlight if necessary

94-33

 .

Headlights - Jetta

13/2/2005

94-31







Headlight beam adjusting motor,
removing and installing







Notes:





 Headlight beam adjusting where applicable.





 The positioning motor can only be removed and

installed when the headlight housing has been
removed.





 If positioning motors are removed and installed

or replaced, always carry out headlight basic
setting with VAS 5107 Optical headlight aimer.
Inclination dimension is embossed on headlight
housing.





Removing





-  Remove headlight



Page 94-22

 .



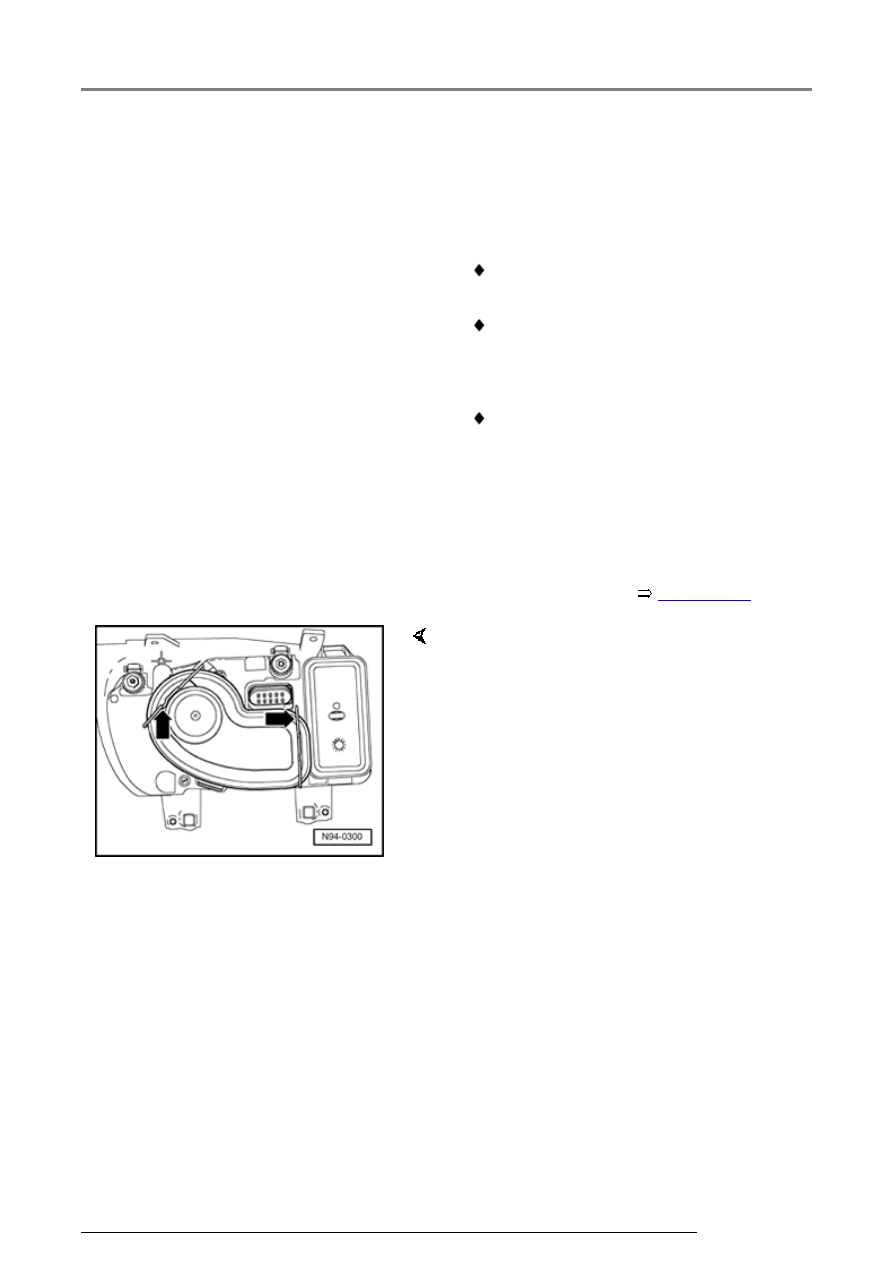

-  Release spring clip -arrow- and remove sealing

cover.

Headlights - Jetta

13/2/2005
