Starter, tightening torques

Location / Fastener

   Tightening torque

Battery carrier / bolts

   6 Nm

Starter terminal 30 / nut

   13 Nm

Starter to engine block / bolt      65 Nm

Starter, tightening torques

13/2/2005

27-71







Generator (GEN)





General information







CAUTION!







Before beginning repairs on the electrical
system:









Obtain the anti-theft radio security code.









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.









Disconnect negative ( - ) battery terminal.









When disconnecting and reconnecting
battery terminals, observe all applicable
Notes and torque specifications, as well as
instructions on performing OBD program
and electrical system function checks as
specified in this Repair Manual



Page 27-

39

 .



   Note:



   Generator (GEN), checking:





 Wiring Diagrams & Troubleshooting

Procedures

Generator (GEN)

13/2/2005

27-72







Generator (GEN)
through 04.99





Generator (GEN) B+ & D+
connections, securing







Various D+ terminal connector
configurations exist on installed
generators.





Special tools and auxiliary items
needed



CAUTION!



If the B+ or D+ terminal nut is not
torqued as specified, the
following may result:



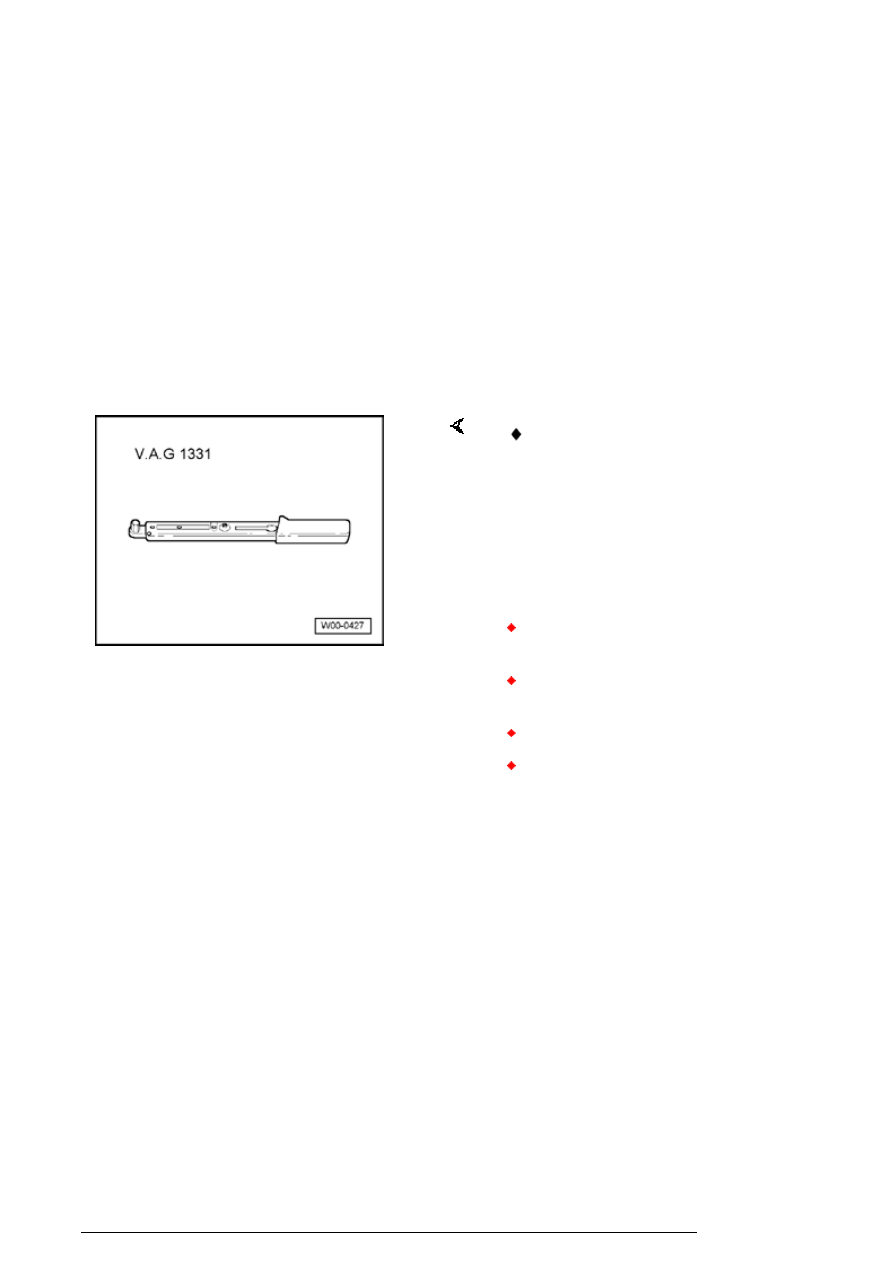

 VAG 1331 Torque wrench (or

equivalent 5 - 50 Nm )



Battery will not be completely
charged





Vehicle electrical system
malfunctions





Danger of sparking





Damage to electronic
components and control
modules due to voltage spikes



Generator (GEN) through 04.99

13/2/2005

27-73







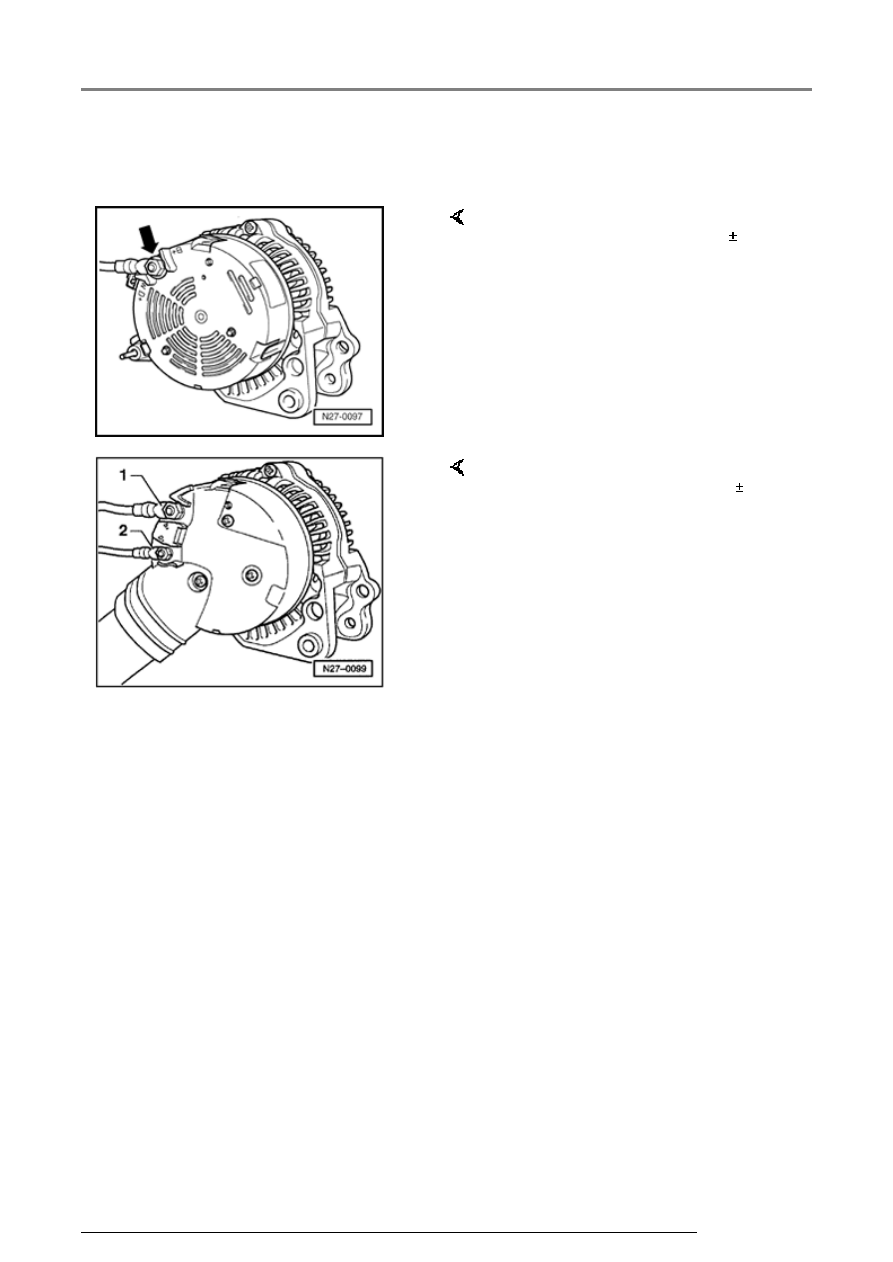

Generator with D+ terminal plug
connection

     Tightening torque for B+ terminal

securing nut -arrow-:15 Nm   1 Nm.


Generator with D+ terminal nut
connection

     Tightening torque for B+ terminal

securing nut -1 (M8): 15 Nm   1 Nm.


Tightening torque for D+ terminal
securing nut -2- (M5): 3 Nm.

Generator (GEN) through 04.99
